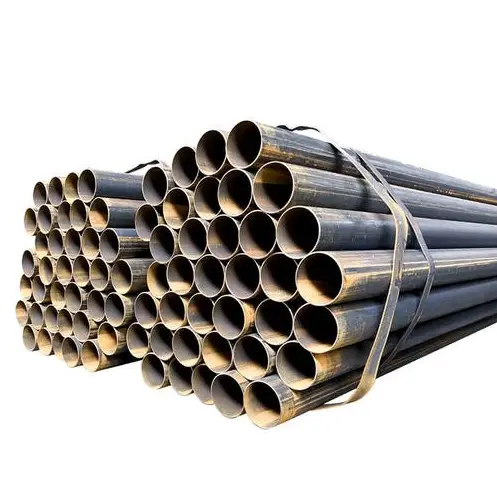

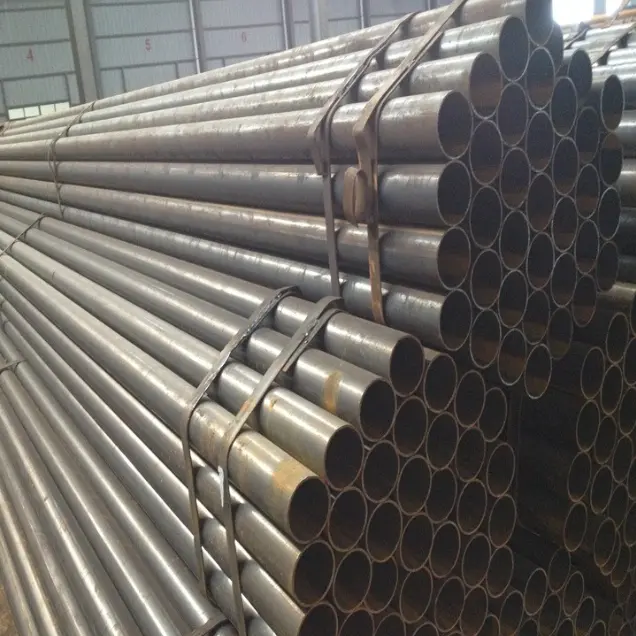

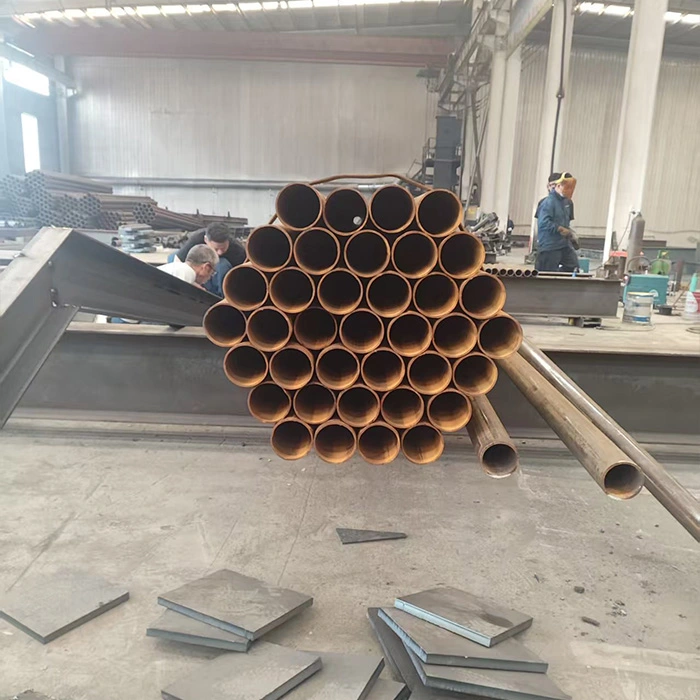

आमतौर पर वेल्डेड स्टील पाइप के रूप में जाना जाता है, इन उत्पादों का निर्माण स्टील स्ट्रिप्स को रोलिंग और वेल्डिंग करके किया जाता है। They are primarily categorized into straight-seam and spiral-seam welded pipes, manufactured in accordance with standards such as GB/T 3091 and GB/T 13793, and commonly made from Q235B or Q355B steel. इनका उपयोग मुख्य रूप से कम दबाव वाले द्रव परिवहन, स्टील संरचनात्मक बीम और कॉलम, रेलिंग सपोर्ट, नगरपालिका पाइपिंग नेटवर्क, इलेक्ट्रोमैकेनिकल नाली और अस्थायी परियोजनाओं के लिए किया जाता है, जो उन्हें परिवेश के तापमान और निम्न-से-मध्यम दबाव से जुड़ी मानक परिचालन स्थितियों के लिए उपयुक्त बनाता है।
1. वेल्डेड स्टील पाइप रोलिंग और वेल्डिंग स्टील स्ट्रिप्स द्वारा बनाए जाते हैं और दो प्रकार में आते हैं: सीधे-सीम और सर्पिल-सीम। खोखला गोलाकार क्रॉस-सेक्शन एक समान भार वितरण सुनिश्चित करता है और झुकने और मरोड़ के लिए उत्कृष्ट प्रतिरोध, साथ ही बेहतर समग्र स्थिरता प्रदान करता है।
2. The overall strength meets the requirements of low-to-medium pressure applications. बड़े-व्यास वाले सर्पिल-सीम वेल्डेड पाइप मानक सीधे-सीम वेल्डेड पाइपों की तुलना में बेहतर दबाव-वहन क्षमता और कठोरता प्रदान करते हैं। हालाँकि, वेल्ड सीम सीमाओं के कारण, वे उच्च दबाव, उच्च तापमान या गंभीर जंग से जुड़ी चरम स्थितियों के लिए उपयुक्त नहीं हैं।
3. समान भार-वहन क्षमता के लिए, वे ठोस स्टील घटकों की तुलना में हल्के होते हैं, जो प्रभावी रूप से समग्र संरचनात्मक भार को कम करते हैं।
1. उत्पादन प्रक्रिया परिपक्व है, उच्च क्षमता और तेजी से वितरण की पेशकश करती है। बाजार में किफायती कीमतों पर पर्याप्त स्टॉक उपलब्ध है, जिसके परिणामस्वरूप कुल लागत कम है।
2. विशिष्टताओं की एक विस्तृत श्रृंखला उपलब्ध है - छोटे-व्यास वाले पाइपों से लेकर बड़े-व्यास वाली पाइपलाइनों और स्तंभ पाइपों तक - जो लचीले चयन की अनुमति देते हैं।
1. माध्यमिक प्रसंस्करण - जैसे कटिंग, बेवेलिंग, थ्रेडिंग, झुकना और वेल्डिंग - सीधा है, जिससे साइट पर निर्माण सरल हो जाता है।
2. पाइपों का आयाम एक समान है और इन्हें संभालना और स्थापित करना आसान है। विभिन्न इंजीनियरिंग आवश्यकताओं के अनुरूप वेल्डिंग, फ्लैंज, थ्रेडिंग और ग्रूव्ड कपलिंग सहित विभिन्न कनेक्शन विधियों को नियोजित किया जा सकता है। चतुर्थ. उपयोग और संक्षारणरोधी विशेषताएँ
1. मानक डिलीवरी "ब्लैक पाइप" (अनकोटेड स्टील) के रूप में होती है; हालाँकि, हॉट-डिप गैल्वनाइजिंग, पेंटिंग, एंटी-जंग कोटिंग्स और 3PE एंटी-जंग परतें जैसे उपचार लागू किए जा सकते हैं। वे इनडोर और आउटडोर दोनों वातावरणों में उपयोग के लिए उपयुक्त हैं।
2. लचीला अनुप्रयोग: वे स्वतंत्र रूप से द्रव परिवहन पाइपलाइनों के रूप में काम कर सकते हैं या स्टील संरचनात्मक बीम, कॉलम और ट्रस जैसे लोड-असर घटकों में इकट्ठे हो सकते हैं।
1. सीधे-सीम वेल्डेड पाइप का उपयोग आमतौर पर छोटे से मध्यम व्यास, कम दबाव वाली पाइपलाइनों और हल्के स्टील संरचनाओं के लिए किया जाता है। सर्पिल वेल्डेड पाइप मुख्य रूप से बड़े व्यास के लिए उपयोग किए जाते हैं, जो उन्हें लंबी दूरी के नगरपालिका परिवहन और बड़े पैमाने पर इस्पात संरचनात्मक घटकों के लिए उपयुक्त बनाते हैं।
2. वेल्डेड सीम की उपस्थिति के कारण, ये पाइप सीमलेस स्टील पाइप की तुलना में कम दबाव प्रतिरोध, उच्च तापमान प्रतिरोध और थकान शक्ति प्रदर्शित करते हैं। They are strictly prohibited for use in critical pressure-bearing applications involving high-pressure flammable/explosive materials or high-temperature/high-pressure conditions.
1. द्रव परिवहन
नल का पानी, सीवेज, कम दबाव वाली गैस, वेंटिलेशन/धूल निष्कर्षण हवा और सामान्य प्रयोजन के तेल जैसे मीडिया के परिवहन के लिए उपयोग किया जाता है; वे नागरिक और औद्योगिक नेटवर्क के लिए प्राथमिक पाइपिंग सामग्री हैं।
2. इस्पात संरचनात्मक भार वहन करने वाले घटक
वृत्ताकार स्तंभों, ट्रस सदस्यों, छत के समर्थनों और प्लेटफ़ॉर्म अपराइट के निर्माण के लिए उपयोग किया जाता है; वे सहायक या मध्यम रूप से लोड किए गए बीम और कॉलम के लिए कुछ संरचनात्मक स्टील आकृतियों को प्रतिस्थापित कर सकते हैं।
3. सुरक्षा और घेरा
सड़क रेलिंग, फैक्ट्री परिधि बाड़ लगाने, सीढ़ी रेलिंग, बालकनी रेलिंग, होर्डिंग ढांचे और आउटडोर बिलबोर्ड समर्थन के लिए उपयोग किया जाता है।
4. मैकेनिकल और इलेक्ट्रिकल सपोर्ट सिस्टम
इसका उपयोग पानी के पाइप, वायु नलिकाओं और केबल ट्रे के लिए सपोर्ट और हैंगर के निर्माण के साथ-साथ उपकरणों के लिए विशेष माउंटिंग ब्रैकेट और फिक्सिंग रॉड के निर्माण के लिए किया जाता है।
5. नगरपालिका और सिविल इंजीनियरिंग
नगरपालिका पाइपलाइन नेटवर्क, नदी तट आवरण, ढेर नींव आवरण, सुरंग वेंटिलेशन नलिकाएं और निर्माण स्थलों पर अस्थायी सुरक्षा बाधाओं के लिए उपयोग किया जाता है।
6. अस्थायी एवं कृषि सुविधाएँ
मचान, अस्थायी शेड, ग्रीनहाउस ढांचे और कृषि जल परिवहन पाइपलाइनों के लिए उपयोग किया जाता है।
1. निर्माण इंजीनियरिंग: सिविल भवन, फैक्ट्री कार्यशालाएं, गोदाम, स्थानों के लिए जल आपूर्ति और जल निकासी प्रणाली, और इस्पात संरचनात्मक सहायता प्रणाली।
2. नगरपालिका उपयोगिताएँ: शहरी जल आपूर्ति और जल निकासी नेटवर्क, सड़क रेलिंग, लैंडस्केप इंजीनियरिंग, और नगरपालिका पाइपलाइन स्थापना। 3. एमईपी (मैकेनिकल, इलेक्ट्रिकल और प्लंबिंग/एचवीएसी): कारखानों, इमारतों और शॉपिंग मॉल के लिए जल आपूर्ति और जल निकासी, वेंटिलेशन और कम दबाव वाली गैस पाइपिंग।
4. औद्योगिक और खनन उद्यम: कार्यशाला स्थानांतरण पाइपिंग, उपकरण समर्थन, सामग्री यार्ड बाड़े, और हल्के ट्रस संरचनाएं।
5. कृषि और भूदृश्य: कृषि सिंचाई पाइप, ग्रीनहाउस ढाँचे, और भूदृश्य बाड़ लगाना।
6. अस्थायी कार्य: अस्थायी साइट सुविधाएं, अस्थायी समर्थन, खुदाई गड्ढे की सुरक्षा, और निर्माण मचान।
चयन मार्गदर्शिका
सीधे-सीम वेल्डेड पाइप: मुख्य रूप से छोटे से मध्यम व्यास; आमतौर पर इनडोर पाइपिंग, रेलिंग और छोटे पैमाने की स्टील संरचनाओं के लिए उपयोग किया जाता है।
सर्पिल वेल्डेड पाइप: मुख्य रूप से बड़े व्यास; आमतौर पर नगरपालिका ट्रंक पाइपलाइनों, लंबी दूरी के जल संचरण और बड़े पैमाने पर इस्पात संरचनात्मक स्तंभों के लिए उपयोग किया जाता है।
· जीबी/टी 3091-2025: कम दबाव वाले द्रव परिवहन (पानी, गैस, वायु, आदि; ≤2.5 एमपीए, ≤200 डिग्री सेल्सियस) के लिए वेल्डेड स्टील पाइप
· जीबी/टी 13793-2016: अनुदैर्ध्य इलेक्ट्रिक-वेल्डेड स्टील पाइप (संरचनात्मक, मचान, सामान्य मशीनरी)
· जीबी/टी 9711 / एपीआई 5एल: तेल और गैस परिवहन के लिए लाइन पाइप (एल245/एल360/एल415, आदि)
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद बढ़ाव ए |
विशिष्ट अनुप्रयोग |
|
प्र195 |
≥195 |
≥315 |
≥20% |
मचान, प्रकाश संरचनाएँ |
|
Q215ए/बी |
≥215 |
335~450 |
≥22% |
कम दबाव वाली तरल पाइपलाइनें, रेलिंग |
|
Q235B |
≥235 |
375～500 |
≥25% |
जल आपूर्ति और जल निकासी, गैस पाइपलाइन, सामान्य संरचनात्मक स्टील (सबसे व्यापक रूप से उपयोग किया जाता है) |
|
Q355B |
≥355 |
470～630 |
≥21% |
मध्यम और उच्च दबाव पाइपलाइन, भार वहन करने वाले संरचनात्मक सदस्य |
|
20# स्टील |
≥245 |
440~550 |
≥20% |
सामान्य मशीनरी पार्ट्स, हीट एक्सचेंज ट्यूब |
|
एल245 |
≥245 |
415~565 |
≥21% |
कम दबाव वाली तेल और गैस ट्रांसमिशन पाइपलाइन |
·लोच का मापांक: 2.06×10⁵ एमपीए
·घनत्व: 7.85 ग्राम/सेमी³
·प्रभाव ऊर्जा: परिवेश का तापमान **≥27 J** (Q235B, V-नॉच)
1) बाहरी व्यास सीमा
·छोटा व्यास: DN15–DN50 (21.3–60.3 मिमी)
·मध्यम व्यास: DN65–DN250 (76.1–273 मिमी)
·बड़ा व्यास: DN300–DN600 (323.9–610 मिमी)
·सर्पिल वेल्डेड पाइप: DN800-DN3000 तक
2) दीवार की मोटाई (सामान्य)
·मानक: 1.2-12.7 मिमी
·भारी-दीवार: 12.7-40 मिमी
·सहिष्णुता: दीवार की मोटाई ±10% टी; बाहरी व्यास ±0.5% से ±1.0%
3) लंबाई
·मानक: 6 मीटर, 9 मीटर, 12 मीटर की निश्चित लंबाई
·अनुकूलन योग्य: 15-18 मी
·लंबाई सहनशीलता: +20 मिमी / 0 मिमी
4) सैद्धांतिक वजन (किलो/मीटर)
W=0.02466×(D−t)×t
·डी: बाहरी व्यास (मिमी); टी: दीवार की मोटाई (मिमी)
·गैल्वेनाइज्ड पाइप: वजन ×1.015–1.03 (कोटिंग कारक)
1) हाइड्रोस्टेटिक परीक्षण (अनिवार्य)
· मानक काला पाइप: 5.0 एमपीए, दबाव ≥5s रखें
· गैस पाइप: 6.0 एमपीए, दबाव ≥10s रखें
· भारी दीवार वाला पाइप: 7.0 एमपीए
· अनुशंसित कार्य दबाव: ≤1.6 एमपीए (दीर्घकालिक सुरक्षा)
2) वेल्ड सीम गुणवत्ता
· गैर-विनाशकारी परीक्षण (एनडीटी): यूटी (अल्ट्रासोनिक) / आरटी (रेडियोग्राफिक)
· अनुदैर्ध्य सीम: उच्च आवृत्ति वेल्डिंग, वेल्ड गुणांक **≈0.85–0.9**
· सर्पिल सीम: जलमग्न आर्क वेल्डिंग, वेल्ड गुणांक **≈0.9–0.95**
3) चपटा/झुकने का परीक्षण
· चपटा होना: कोई दरार नहीं, कोई प्रदूषण नहीं
· झुकना (डीएन≤50): 90°, झुकने की त्रिज्या = 6डी (काला पाइप) / 8डी (गैल्वेनाइज्ड पाइप), वेल्ड सीम किनारे पर स्थित; कोई दरार नहीं, कोई जिंक परत नहीं उखड़ रही
4) ऑपरेटिंग तापमान
· मानक: -20°C से +200°C
· कम तापमान वाला स्टील (L245N): -40°C तक
· डिलीवरी की स्थिति: ब्लैक पाइप (नंगे पाइप) / हॉट-डिप गैल्वनाइज्ड / एपॉक्सी / 3PE (दफनाया हुआ)
· जस्ती परत: ≥300 ग्राम/वर्ग मीटर (दो तरफा), स्थानीय मोटाई **≥85 μm**
· सतह की गुणवत्ता: कोई दरार नहीं, कोई सिलवट नहीं, कोई पपड़ी नहीं, कोई गंभीर क्षरण नहीं
· डीएन≤50: थ्रेडेड कनेक्शन (जीबी/टी 7306)
· डीएन65-डीएन200: फ्लैंज कनेक्शन/ग्रूव्ड कनेक्शन
· डीएन≥250: वेल्डिंग (बट वेल्ड / फ़िलेट वेल्ड)
· कम दबाव वाले तरल पदार्थ: पानी, मल, गैस, वायु, वेंटिलेशन
· इस्पात संरचनाएं: गोलाकार पाइप कॉलम, ट्रस, सपोर्ट, रेलिंग, मचान
· तापमान: -20 से 200°C; दबाव: ≤2.5 एमपीए
|
विशेष विवरण |
बहरी घेरा |
मानक दीवार की मोटाई |
वेल्डेड पाइपों के लिए सैद्धांतिक वजन चार्ट |
||
|
4 अंक |
15 |
1/2 इंच |
21.25 |
2.75 |
1.26 |
|
6 अंक |
20 |
3/4 इंच |
26.75 |
2.75 |
1.63 |
|
1 इंच |
25 |
1 इंच |
33.3 |
3.25 |
2.42 |
|
1.2 इंच |
32 |
11/4 इंच |
42.25 |
3.25 |
3.13 |
|
1.5 इंच |
40 |
11/2 इंच |
48 |
3.5 |
3.84 |
|
2 इंच |
50 |
2 इंच |
60 |
3.5 |
4.88 |
|
2.5 इंच |
70 |
21/2 इंच |
75.5 |
3.75 |
6.64 |
|
3 इंच |
80 |
3 इंच |
88.5 |
4.0 |
8.34 |
|
4 इंच |
100 |
4 इंच |
114 |
4.0 |
10.85 |
|
5 इंच |
125 |
5 इंच |
140 |
4.5 |
15.04 |
|
6 इंच |
150 |
6 इंच |
165 |
4.5 |
17.81 |
|
8 इंच |
200 |
8 इंच |
219 |
6 |
31.52 |
|
विनिर्देश |
दीवार की मोटाई |
वजन प्रति मीटर |
राष्ट्रीय मानक हाइड्रोस्टेटिक दबाव मूल्य |
मंत्रालय मानक हाइड्रोस्टेटिक दबाव मूल्य |
विनिर्देश |
दीवार की मोटाई |
वजन प्रति मीटर |
राष्ट्रीय मानक हाइड्रोस्टेटिक दबाव मूल्य |
मंत्रालय मानक हाइड्रोस्टेटिक दबाव मूल्य |
|
219 |
6 |
32.02 |
9.7 |
7.7 |
720 |
6 |
106.15 |
3 |
2.3 |
|
|
7 |
37.1 |
11.3 |
9 |
|
7 |
123.59 |
3.5 |
2.7 |
|
|
8 |
42.13 |
12.9 |
10.3 |
|
8 |
140.97 |
4 |
3.1 |
|
273 |
6 |
40.01 |
7.7 |
6.2 |
|
9 |
158.31 |
4.5 |
3.5 |
|
|
7 |
46.42 |
9 |
7.2 |
|
10 |
175.6 |
5 |
3.9 |
|
|
8 |
52.78 |
10.3 |
8.3 |
|
12 |
210.02 |
6 |
4.7 |
|
325 |
6 |
47.7 |
6.5 |
5.2 |
820 |
7 |
140.85 |
3.1 |
2.4 |
|
|
7 |
55.4 |
7.6 |
6.1 |
|
8 |
160.7 |
3.5 |
2.7 |
|
|
8 |
63.04 |
8.7 |
6.9 |
|
9 |
180.5 |
4 |
3.1 |
|
377 |
6 |
55.4 |
5.7 |
4.5 |
|
10 |
200.26 |
4.4 |
3.4 |
|
|
7 |
64.37 |
6.7 |
5.2 |
|
11 |
219.96 |
4.8 |
3.8 |
|
|
8 |
73.3 |
7.6 |
6 |
|
12 |
239.62 |
5.3 |
4.1 |
|
|
9 |
82.18 |
8.6 |
6.8 |
920 |
8 |
180.43 |
3.1 |
2.5 |
|
|
10 |
91.01 |
- |
7.5 |
|
9 |
202.7 |
3.5 |
2.8 |
|
426 |
6 |
62.25 |
5.1 |
4 |
|
10 |
224.92 |
3.9 |
3.1 |
|
|
7 |
72.83 |
5.9 |
4.6 |
|
11 |
247.22 |
4.3 |
3.4 |
|
|
8 |
82.97 |
6.8 |
5.3 |
|
12 |
269.21 |
4.7 |
3.7 |
|
|
9 |
93.05 |
7.6 |
6 |
1020 |
8 |
200.16 |
2.8 |
2.2 |
|
|
10 |
103.09 |
8.5 |
6.7 |
|
9 |
224.89 |
3.2 |
2.5 |
|
478 |
6 |
70.34 |
4.5 |
3.5 |
|
10 |
249.58 |
3.5 |
2.8 |
|
|
7 |
81.81 |
5.3 |
4.1 |
|
11 |
274.22 |
3.9 |
3 |
|
|
8 |
93.23 |
6 |
4.7 |
|
12 |
298.81 |
4.2 |
3.3 |
|
|
9 |
104.6 |
6.8 |
5.3 |
1220 |
8 |
239.62 |
- |
1.8 |
|
|
10 |
115.92 |
7.5 |
5.9 |
|
10 |
298.9 |
3 |
2.3 |
|
529 |
6 |
77.89 |
4.1 |
3.2 |
|
11 |
328.47 |
3.2 |
2.5 |
|
|
7 |
90.61 |
4.8 |
3.7 |
|
12 |
357.99 |
3.5 |
2.8 |
|
|
8 |
103.29 |
5.4 |
4.3 |
|
13 |
387.46 |
3.8 |
3 |
|
|
9 |
115.92 |
6.1 |
4.8 |
1420 |
10 |
348.23 |
2.8 |
2 |
|
|
10 |
128.49 |
6.8 |
5.3 |
|
14 |
417.18 |
3.2 |
2.4 |
|
630 |
6 |
92.83 |
3.4 |
2.6 |
1620 |
12 |
476.37 |
2.9 |
2.1 |
|
|
7 |
108.05 |
4 |
3.1 |
|
14 |
554.99 |
3.2 |
2.4 |
|
|
8 |
123.22 |
4.6 |
3.6 |
1820 |
14 |
627.04 |
3.3 |
2.2 |
|
|
9 |
138.33 |
5.1 |
4 |
2020 |
14 |
693.09 |
- |
2 |
|
|
10 |
153.4 |
5.7 |
4.5 |
2220 |
14 |
762.15 |
- |
1.8 |
