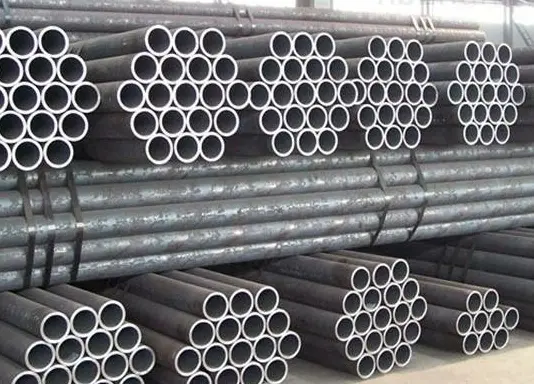

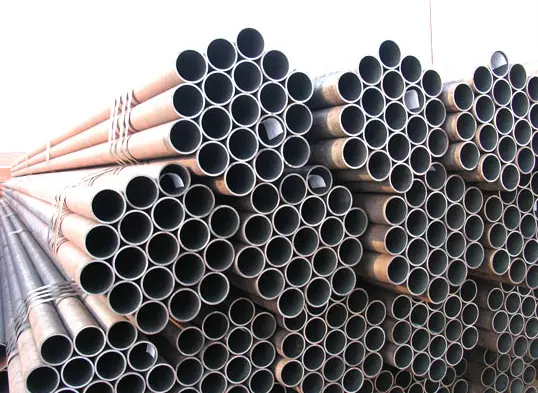

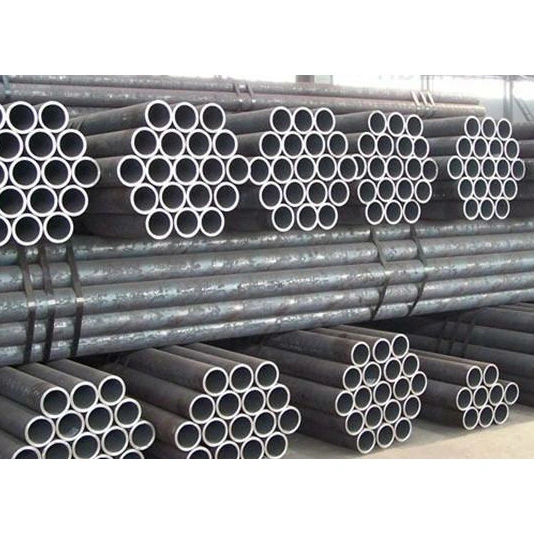

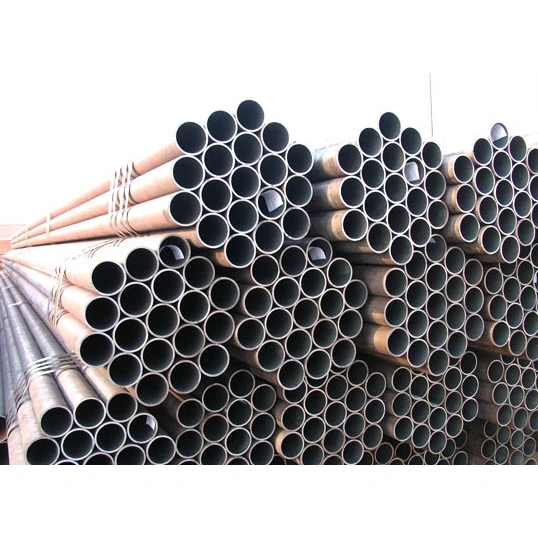

एक विश्वसनीय चीनी निर्माता और स्टील संरचनात्मक घटकों के वन-स्टॉप आपूर्तिकर्ता के रूप में, HAISHENG स्टॉक से निर्बाध परिपत्र संरचनात्मक स्टील पाइप प्रदान करता है। ये पाइप गर्म रोलिंग और कोल्ड ड्राइंग जैसी प्रक्रियाओं के माध्यम से ठोस बिलेट्स से बनते हैं, जिसके परिणामस्वरूप एक निर्बाध, एकात्मक संरचना बनती है। वे 20# और Q355B सहित सामान्य सामग्री ग्रेड के साथ GB/T 8163 और GB/T 6479 जैसे मानकों का अनुपालन करते हैं।
1. वेल्ड सीम के बिना इंटीग्रल रोलिंग और पियर्सिंग के माध्यम से निर्मित; पाइप की दीवार में एक समान, घनी सूक्ष्म संरचना और स्थिर सर्वदिशात्मक भार-वहन क्षमता होती है। वे उच्च दबाव प्रतिरोध, उच्च तापमान सहनशीलता और थकान प्रतिरोध के मामले में वेल्डेड पाइपों से कहीं बेहतर प्रदर्शन करते हैं।
2. उत्कृष्ट सीलिंग और दबाव-वहन क्षमताएं, रिसाव और फटने के लिए उत्कृष्ट प्रतिरोध के साथ, जो उन्हें निरंतर, दीर्घकालिक दबाव वाले संचालन के लिए उपयुक्त बनाती है।
3. चिकनी आंतरिक और बाहरी सतह, समान दीवार मोटाई, और उच्च संरचनात्मक कठोरता; तनाव, संपीड़न, झुकने और मरोड़ सहित जटिल तनावों को झेलने में सक्षम।
1. हॉट-रोल्ड और कोल्ड-ड्राई किस्मों में उपलब्ध: हॉट-रोल्ड पाइप बड़े व्यास, मोटी दीवारों और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त हैं; ठंडे-खींचे गए पाइप उच्च आयामी परिशुद्धता और बेहतर सतह गुणवत्ता प्रदान करते हैं, जो उन्हें सटीक मशीनरी और छोटे-व्यास पाइपिंग के लिए आदर्श बनाते हैं।
2. सामग्री विकल्पों की विस्तृत श्रृंखला; गर्मी उपचार जैसे कि शमन और तड़का या सामान्यीकरण को ताकत और कठोरता को और बढ़ाने के लिए लागू किया जा सकता है, जिससे वे भारी भार और चक्रीय लोडिंग परिदृश्यों के लिए उपयुक्त हो जाते हैं।
3. व्यापक ऑपरेटिंग तापमान रेंज के साथ उत्कृष्ट उच्च और निम्न तापमान प्रदर्शन; कम तापमान पर भंगुर फ्रैक्चर के लिए प्रतिरोधी।
1. काटने, मोड़ने, धागा रोल करने, झुकने, वेल्डिंग और गर्मी उपचार के लिए उपयुक्त; उत्कृष्ट मशीनेबिलिटी उन्हें यांत्रिक घटकों और सटीक पाइप फिटिंग के उत्पादन के लिए आदर्श बनाती है। 2. लचीली कनेक्शन विधियां: विभिन्न औद्योगिक असेंबली आवश्यकताओं को पूरा करने के लिए निकला हुआ किनारा, थ्रेडेड, वेल्डेड और संपीड़न फिटिंग कनेक्शन का समर्थन करता है।
3. संक्षारण प्रतिरोध को बढ़ाने के लिए गैल्वनाइजिंग, एंटी-जंग कोटिंग और पैसिवेशन जैसे उपचारों से गुजर सकते हैं, जो उन्हें जटिल ऑपरेटिंग वातावरण के लिए उपयुक्त बनाते हैं।
1. जटिल उत्पादन प्रक्रियाओं और अपेक्षाकृत कम उत्पादन क्षमता के परिणामस्वरूप समान विशिष्टताओं के वेल्डेड स्टील पाइप की तुलना में अधिक कीमतें होती हैं।
2. उच्च-स्तरीय या विशेष विशिष्टताओं का सीमित स्टॉक; कुछ गैर-मानक आकारों के लिए कस्टम निर्माण की आवश्यकता होती है, जिससे डिलीवरी में अधिक समय लगता है।
1. जबकि निर्बाध गोलाकार संरचनात्मक स्टील पाइप उत्कृष्ट समग्र प्रदर्शन प्रदान करते हैं, वे भारी होते हैं और समान विशिष्टताओं के वेल्डेड पाइपों की तुलना में अधिक सामग्री की आवश्यकता होती है, जिसके परिणामस्वरूप मानक कम दबाव, परिवेश-तापमान नागरिक अनुप्रयोगों के लिए कम लागत-प्रभावशीलता होती है।
2. मुख्य रूप से उच्च दबाव, उच्च तापमान या खतरनाक स्थितियों वाले महत्वपूर्ण औद्योगिक अनुप्रयोगों में उपयोग किया जाता है; आम तौर पर मानक मचान या साधारण रेलिंग जैसे कम-लोड वाले सहायक घटकों के लिए उपयोग नहीं किया जाता है।
1. उच्च दबाव द्रव परिवहन
उच्च दबाव वाले पानी, भाप, संपीड़ित हवा, तेल, गैस और रासायनिक मीडिया का परिवहन; निर्बाध प्रकृति और बेहतर सीलिंग क्षमताएं रिसाव के जोखिम को खत्म करती हैं।
2. थर्मल और बॉयलर पाइपिंग
बॉयलर की पानी की दीवारों, सुपरहीटर्स, हेडर और मुख्य थर्मल पाइपलाइन नेटवर्क के लिए उपयोग किया जाता है, जो उच्च तापमान और उच्च दबाव की स्थिति का सामना करने में सक्षम है।
3. रासायनिक उद्योग और दबाव पोत घटक निर्माण
रिएक्टर नोजल, हीट एक्सचेंजर ट्यूब बंडल, रासायनिक प्रक्रिया पाइपिंग, और जटिल रासायनिक वातावरण के लिए उपयुक्त संक्षारण प्रतिरोधी लाइनें।
4. यांत्रिक घटक विनिर्माण
निर्माण मशीनरी के लिए हाइड्रोलिक सिलेंडर, वायवीय सिलेंडर, बुशिंग, सटीक मशीनिंग ब्लैंक, ड्राइव शाफ्ट और लोड-असर ट्यूबलर घटक।
5. तेल, गैस और ऊर्जा इंजीनियरिंग
तेल और प्राकृतिक गैस निष्कर्षण और ट्रांसमिशन लाइनें, एकत्रित पाइपलाइन, और तेल क्षेत्र ड्रिलिंग और निष्कर्षण के लिए सहायक पाइपिंग।
6. हेवी-ड्यूटी स्टील संरचनात्मक घटक
उच्च दबाव वाले गोलाकार पाइप कॉलम, हेवी-ड्यूटी ट्रस, लोड-बेयरिंग उपकरण सपोर्ट, और बड़ी मशीनरी के लिए लोड-बेयरिंग ट्यूबलर घटक।
7. विशेष परिचालन स्थितियों के लिए पाइपिंग
कम तापमान वाली पाइपिंग, क्रायोजेनिक उपकरण पाइपिंग, ज्वलनशील या विस्फोटक मीडिया के लिए परिवहन लाइनें, और उच्च दबाव वाली अग्नि-दमन पाइपिंग।
1. बिजली और थर्मल ऊर्जा: बॉयलर पाइपिंग, भाप वितरण नेटवर्क, और थर्मल और सह-उत्पादन बिजली संयंत्रों में बिजली उत्पादन उपकरणों के लिए सहायक पाइपिंग।
2. पेट्रोकेमिकल उद्योग: रिफाइनरियों, रासायनिक संयंत्रों और तेल/गैस क्षेत्रों में प्रतिक्रिया उपकरणों के लिए प्रक्रिया पाइपलाइन, संग्रहण और ट्रांसमिशन लाइनें और पाइपिंग घटक।
3. भारी मशीनरी: हाइड्रोलिक उपकरण, निर्माण मशीनरी, मशीन टूल्स और वाहन निर्माण के लिए सटीक पाइपिंग घटक और शाफ्ट भाग।
4. नगरपालिका अग्नि सुरक्षा: उच्च दबाव वाले शहरी अग्निशमन पाइप नेटवर्क और औद्योगिक उच्च दबाव जल आपूर्ति प्रणालियाँ।
5. वास्तुशिल्प इस्पात संरचनाएं: भारी-भरकम औद्योगिक संयंत्रों, स्टेडियमों और बड़े पैमाने के ट्रस के लिए लोड-असर कॉलम पाइप और प्राथमिक संरचनात्मक सदस्य।
6. जहाज निर्माण और एयरोस्पेस: एयरोस्पेस अनुप्रयोगों के लिए समुद्री प्रणोदन पाइपिंग, हाइड्रोलिक सिस्टम और सटीक ट्यूबिंग।
7. प्रशीतन और क्रायोजेनिक्स: शीत भंडारण सुविधाएं, क्रायोजेनिक उपकरण और तरल नाइट्रोजन या तरल ऑक्सीजन के परिवहन के लिए पाइपलाइन।
· हॉट रोल्ड सीमलेस पाइप: मुख्य रूप से बड़े व्यास वाले और मोटी दीवार वाले; आमतौर पर उच्च तापमान, उच्च दबाव वाली मुख्य पाइपलाइनों और बड़े भार वहन करने वाले संरचनात्मक घटकों के लिए उपयोग किया जाता है।
· ठंड से तैयार सीमलेस पाइप: छोटे व्यास, उच्च आयामी सटीकता और चिकनी सतह खत्म द्वारा विशेषता; आमतौर पर सटीक मशीनरी, इंस्ट्रूमेंटेशन पाइपिंग और हाइड्रोलिक फिटिंग के लिए उपयोग किया जाता है।
· जीबी/टी 8162: संरचनात्मक उद्देश्यों के लिए सीमलेस स्टील पाइप
·जीबी/टी 8163: द्रव परिवहन के लिए सीमलेस स्टील पाइप
· जीबी 3087: निम्न और मध्यम दबाव वाले बॉयलरों के लिए सीमलेस स्टील पाइप
· जीबी 5310: उच्च दबाव बॉयलरों के लिए सीमलेस स्टील पाइप
· जीबी 9948: पेट्रोलियम क्रैकिंग के लिए सीमलेस स्टील पाइप
1) बाहरी व्यास रेंज (डी)
·हॉट-रोल्ड: 219-1200 मिमी (सामान्य आकार: 57, 76, 89, 108, 159, 219, 273, 325)
·कोल्ड-ड्रॉन/कोल्ड-रोल्ड: 6-219 मिमी (सामान्य सटीक पाइप आकार: 16, 20, 25, 32, 38, 42, 48)
2) दीवार की मोटाई सीमा (टी)
·हॉट रोल्ड: ≥3 मिमी; अधिकतम मोटाई 100 मिमी से अधिक हो सकती है
·ठंड से खींचा गया: 0.5-10 मिमी
3) लंबाई
·हॉट-रोल्ड: 6-12 मीटर (आमतौर पर 9-12 मीटर)
·ठंड से खींचा गया: 2-6 मीटर; निश्चित लंबाई उपलब्ध है
4) आयामी सहनशीलता (विशिष्ट)
·बाहरी व्यास: ±0.5 मिमी या ±1% (जो भी अधिक सख्त हो)
·दीवार की मोटाई: +15% / -12.5%
·कोल्ड-ड्रॉन प्रिसिजन पाइप: ±0.05 मिमी तक ओडी सहनशीलता; दीवार की मोटाई ±0.05 मिमी
5) सैद्धांतिक वजन (किलो/मीटर)
W=(D−t)×t×0.02466
1) कार्बन स्टील पाइप्स (ग्रेड 10#, 20#)
ग्रेड 10#:
तन्यता ताकत (आरएम): ≥335 एमपीए
उपज शक्ति (ReL): ≥205 एमपीए
फ्रैक्चर के बाद बढ़ाव (ए): ≥24%
ग्रेड 20# (सबसे सामान्य):
आरएम: 410-550 एमपीए
आरईएल: ≥245 एमपीए एमपीए: ≥25%
2) निम्न-मिश्र धातु उच्च शक्ति स्टील (Q345B/Q355B)
·आरएम: 470-630 एमपीए
·ReL: ≥345 एमपीए
·ए: ≥20%
3) सामान्य बॉयलर/उच्च दबाव ग्रेड (20G, 15CrMoG, 12Cr1MoV)
·20जी: आरएम 410-550 एमपीए, आरईएल ≥245 एमपीए
·15CrMo: आरएम 440-640 एमपीए, आरईएल ≥295 एमपीए
4) कठोरता (एचबी)
·20#, क्यू345: लगभग। 137-197 एचबी
·मिश्र धातु शमन और टेम्पर्ड स्टील: 200-280 एचबी
1) कार्य दबाव (अनुभवजन्य मान, 20#/जीबी/टी8163)
·परिवेश का तापमान: ≤10 एमपीए (100 बार)
·बॉयलर पाइप (20जी): ≤16 एमपीए
·उच्च दबाव बॉयलर (12Cr1MoV): 25 MPa+ तक
2) लागू तापमान
·सामान्य द्रव पाइप (20#): -20 से 350°C
·बॉयलर पाइप (20जी): ≤450°C
·गर्मी प्रतिरोधी मिश्र धातु (15CrMo/12Cr1MoV): ≤550–580°C
· कम तापमान वाला स्टील (Q345D): -40°C पर प्रयोग करने योग्य
3) हाइड्रोस्टेटिक परीक्षण दबाव (मानक)
· जीबी/टी8163: पी=2⋅σ⋅टी/डी (σ = निर्दिष्ट उपज शक्ति का 60%); आम तौर पर 6-10 एमपीए, 10-30 सेकेंड के लिए रखा जाता है
·घनत्व: 7.85 ग्राम/सेमी³
·लोच का मापांक: 2.06×10⁵ एमपीए
·पॉइसन का अनुपात: 0.3
· तापीय चालकता: लगभग. 45 डब्लू/(एम·के)
· रैखिक विस्तार का गुणांक: लगभग. 12 × 10⁻⁶ /°C
· निर्बाध (कोई वेल्ड सीम नहीं); एक समान सूक्ष्म संरचना; वेल्ड सीम से जुड़ी ताकत की कमजोरियों से मुक्त
· ठंड से खींचा गया: चिकनी सतह खत्म (आरए 3.2-12.5 μm); उच्च आयामी परिशुद्धता
· हॉट-रोल्ड: भारी सतह स्केल; निम्न आयामी परिशुद्धता; कम लागत
|
राष्ट्रीय मानक सीमलेस स्टील पाइप विशिष्टता चार्ट |
|||
|
विनिर्देश |
विनिर्देश |
विनिर्देश |
विनिर्देश |
|
4*1/6-14*1-3 |
38*5.5 |
89*5 |
133*18 |
|
14*3.5 |
42*3 |
89*5.5 |
159*6 |
|
14*4 |
42*3.5 |
89*6 |
159*6.5 |
|
16*3 |
42*4 |
89*7 |
159*7 |
|
18*2 |
42*5 |
89*7.5 |
159*8 |
|
18*3 |
42*6 |
89*8 |
159*9.5 |
|
18*4 |
42*8 |
89*9 |
159*10 |
|
18*5 |
45*3 |
89*10 |
159*12 |
|
19*2 |
45*4 |
89*11 |
159*14 |
|
21*4 |
45*5 |
89*12 |
159*16 |
|
22*2.5 |
45*6 |
108*4.5 |
159*18 |
|
22*3 |
45*7 |
108*5 |
159*20 |
|
22*4 |
48*4 |
108*6 |
159*28 |
|
22*5 |
48*4.5 |
108*7 |
168*6 |
|
25*2.5 |
48*5 |
108*8 |
168*7 |
|
25*3 |
48*6 |
108*9 |
168*8 |
|
25*4 |
48*7 |
108*10 |
168*9.5 |
|
25*5 |
48.3*12.5 |
108*12 |
168*10 |
|
25*5.5 |
51*3 |
108*14 |
168*11 |
|
27*3.5 |
51*3.5 |
108*15 |
168*12 |
|
27*4 |
51*4 |
108*16 |
168*14 |
|
27*5 |
51*5 |
108*20 |
168*15 |
|
27*5.5 |
51*6 |
114*5 |
168*16 |
|
28*2.5 |
57*4 |
114*6 |
168*18 |
|
28*3 |
57*5 |
114*7 |
168*20 |
|
28*3.5 |
57*5.5 |
114*8 |
168*22 |
|
28*4 |
57*6 |
114*8.5 |
168*25 |
|
30*2.5 |
60*4 |
114*9 |
168*28 |
|
32*2.5 |
60*4 |
114*10 |
180*10 |
|
32*3 |
60*5 |
114*11 |
194*10 |
|
32*3.5 |
60*6 |
114*12 |
194*12 |
|
32*4 |
60*7 |
114*13 |
194*14 |
|
32*4.5 |
60*8 |
114*14 |
194*16 |
|
32*5 |
60*9 |
114*16 |
194*18 |
|
34*3 |
60*10 |
114*18 |
194*20 |
|
34*4 |
76*4.5 |
133*5 |
194*26 |
|
34*4.5 |
76*5 |
133*6 |
219*6.5 |
|
34*5 |
76*6 |
133*7 |
219*7 |
|
34*6.5 |
76*7 |
133*8 |
219*8 |
|
38*3 |
76*8 |
133*10 |
219*9 |
|
38*3.5 |
76*9 |
133*12 |
219*10 |
|
38*4 |
76*10 |
133*13 |
219*12 |
|
38*4.5 |
89*4 |
133*14 |
219*13 |
|
38*5 |
89*4.5 |
133*16 |
219*14 |
|
राष्ट्रीय मानक सीमलेस स्टील पाइप विशिष्टता चार्ट |
|||
|
219*16 |
273*36 |
356*28 |
426*12 |
|
219*18 |
273*40 |
356*36 |
426*13 |
|
219*20 |
273*42 |
377*9 |
426*14 |
|
219*22 |
273*45 |
377*10 |
426*17 |
|
219*24 |
298.5*36 |
377*12 |
426*20 |
|
219*25 |
325*8 |
377*14 |
426*22 |
|
219*26 |
325*9 |
377*15 |
426*30 |
|
219*28 |
325*10 |
377*16 |
426*36 |
|
219*30 |
325*11 |
377*18 |
426*40 |
|
219*32 |
325*12 |
377*20 |
426*50 |
|
219*35 |
325*13 |
377*22 |
457*9.5 |
|
219*38 |
325*14 |
377*25 |
457*14 |
|
273*7 |
325*15 |
377*32 |
457*16 |
|
273*8 |
325*16 |
377*36 |
457*19 |
|
273*9 |
325*17 |
377*40 |
457*24 |
|
273*9.5 |
325*18 |
377*45 |
457*65 |
|
273*10 |
325*20 |
377*50 |
508*13 |
|
273*11 |
325*22 |
406*9.5 |
508*16 |
|
273*12 |
325*23 |
406*11 |
508*20 |
|
273*13 |
325*25 |
406*13 |
508*22 |
|
273*15 |
325*28 |
406*17 |
558.8*14 |
|
273*16 |
325*30 |
406*22 |
530*13 |
|
273*18 |
325*32 |
406*32 |
530*20 |
|
273*20 |
325*36 |
406*36 |
570*12.5 |
|
273*22 |
325*40 |
406*40 |
610*13 |
|
273*25 |
325*45 |
406*55 |
610*18 |
|
273*28 |
356*9.5 |
406.4*50 |
610*78 |
|
273*30 |
356*12 |
406.4*55 |
624*14.2 |
|
273*32 |
356*15 |
406*60 |
824*16.5 |
|
273*35 |
356*19 |
406*65 |
824*20 |
