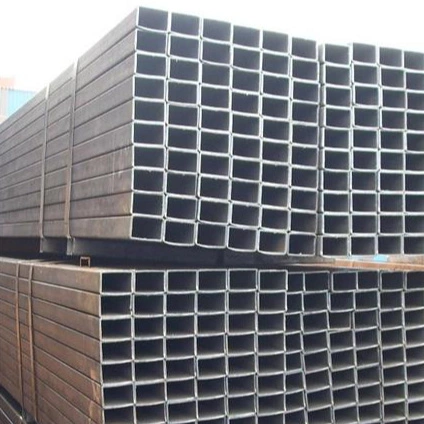

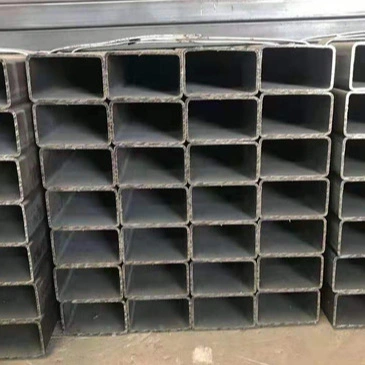

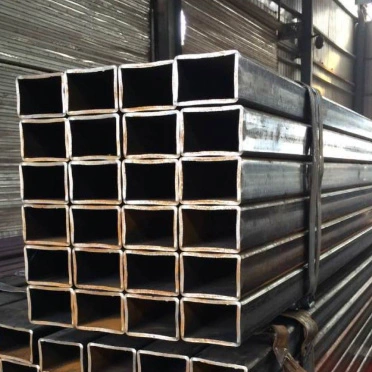

आयताकार खोखले स्ट्रक्चरल स्टील ट्यूब का व्यापक रूप से स्टील बीम और कॉलम, पर्दे की दीवार फ्रेमिंग, बाड़े के ढांचे, उपकरण रैक, रेलिंग और निर्माण मशीनरी जैसे अनुप्रयोगों में उपयोग किया जाता है। वे विभिन्न वास्तुशिल्प आकृतियों और बाड़े संरचनाओं के लिए उपयुक्त होने के साथ-साथ प्राथमिक भार वहन करने वाले घटकों के रूप में प्रभावी ढंग से काम करते हैं।
1. खोखला आयताकार क्रॉस-सेक्शन दोनों दिशाओं में झुकने और पार्श्व विस्थापन के खिलाफ उच्च कठोरता प्रदान करता है। यह गोलाकार ट्यूबों या मानक संरचनात्मक स्टील आकृतियों की तुलना में मरोड़ और पार्श्व विरूपण के लिए बेहतर प्रतिरोध प्रदान करता है, जिससे मजबूत समग्र संरचनात्मक स्थिरता सुनिश्चित होती है।
2. समान क्रॉस-अनुभागीय आकार और सपाट फलक समान भार वितरण सुनिश्चित करते हैं। अलग-अलग ट्यूब महत्वपूर्ण ऊर्ध्वाधर और क्षैतिज भार का सामना कर सकते हैं, जो अक्सर सीधे प्राथमिक लोड-असर सदस्यों के रूप में कार्य करते हैं।
3. वेल्डेड और सीमलेस प्रकारों में उपलब्ध: वेल्डेड आयताकार ट्यूब मानक परिचालन स्थितियों के लिए उच्च लागत-प्रभावशीलता प्रदान करते हैं; सीमलेस आयताकार ट्यूब, वेल्ड सीम की कमी के कारण, बेहतर ताकत, दबाव प्रतिरोध और थकान प्रदर्शन प्रदान करते हैं, जो उन्हें भारी भार और चक्रीय लोडिंग परिदृश्यों के लिए आदर्श बनाते हैं।
1. सपाट बाहरी सतहें स्प्लिसिंग, ओवरलैपिंग और फ्लश माउंटिंग की सुविधा प्रदान करती हैं। वे रंग-लेपित स्टील शीट, पैनल और बाड़े के घटकों पर कसकर फिट होते हैं, जिससे निर्माण के दौरान साफ फिनिशिंग और किनारे की सीलिंग सुनिश्चित होती है।
2. तेज किनारे और एक समान प्रोफ़ाइल सौंदर्य अपील के साथ लोड-असर कार्यक्षमता को जोड़ती है, जो उन्हें वास्तुशिल्प पहलुओं, लैंडस्केप फ्रेमवर्क और अन्य डिजाइन-उन्मुख परियोजनाओं के लिए उपयुक्त बनाती है।
3. किसी दी गई भार-वहन क्षमता के लिए, वे ठोस स्टील अनुभागों की तुलना में हल्के होते हैं, जो प्रभावी रूप से समग्र संरचनात्मक भार को कम करते हैं और सामग्री लागत पर बचत करते हैं।
1. इन्हें काटा जा सकता है, बेवेल किया जा सकता है, मोड़ा जा सकता है, ड्रिल किया जा सकता है और वेल्ड किया जा सकता है। द्वितीयक प्रसंस्करण सीधा है, जिससे साइट पर सुविधाजनक निर्माण की सुविधा मिलती है।
2. बहुमुखी कनेक्शन विधियाँ - जिनमें वेल्डिंग, बोल्टिंग और रिवेटिंग शामिल हैं - सरल संयुक्त डिजाइन और उच्च स्थापना दक्षता की सुविधा देती हैं।
3. विशिष्टताओं की विस्तृत श्रृंखला, जिसमें छोटे सजावटी ट्यूबों से लेकर बड़े-खंड लोड-असर ट्यूबों तक सब कुछ शामिल है, जो लचीले चयन की अनुमति देता है।
1. "काले" (बिना लेपित) अवस्था में आपूर्ति की गई; विभिन्न जंग रोधी उपचारों जैसे हॉट-डिप गैल्वनाइजिंग, कोल्ड गैल्वनाइजिंग, पेंटिंग और पाउडर कोटिंग के साथ संगत, जो उन्हें इनडोर और आउटडोर दोनों वातावरणों (सूखा या गीला) के लिए उपयुक्त बनाता है।
2. अच्छी ठंड और गर्म कार्यशीलता; मानक ऑपरेटिंग तापमान सीमाओं के भीतर स्थिर यांत्रिक गुण।
1. तनाव एकाग्रता कोनों पर होती है; इन क्षेत्रों में गंभीर प्रभाव या बार-बार चक्रीय लोडिंग के तहत थकान क्षति की संभावना होती है।
2. द्रव परिवहन के लिए खराब उपयुक्तता; पाइपिंग सिस्टम के लिए शायद ही कभी उपयोग किया जाता है, क्योंकि वे मुख्य रूप से संरचनात्मक लोड-बेयरिंग और फ्रेमवर्क अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
3. बड़े-विनिर्देश, मोटी दीवार वाली सीमलेस आयताकार ट्यूबों के लिए उच्च उत्पादन लागत के परिणामस्वरूप कीमतें वेल्डेड संस्करणों की तुलना में काफी अधिक होती हैं।
1. प्रमुख संरचनात्मक घटक
फ़ैक्टरी फ़्रेम, पोर्टल फ़्रेम, बॉक्स-सेक्शन बीम और कॉलम, ऊर्ध्वाधर कॉलम, ट्रस और फ़्लोर सपोर्ट के लिए उपयोग किया जाता है; इस्पात निर्माण में एक मुख्य भार वहन करने वाली सामग्री।
2. लिफाफे और पर्दे की दीवारों का निर्माण
बाहरी दीवार फ्रेमिंग (गिर्ट्स/स्टड), रोशनदान फ्रेम, दरवाजे और खिड़की के फ्रेम, छत के शहतीर, और किनारे-ट्रिम फ्रेमिंग; प्रोफाइल स्टील शीट और अन्य पैनल सामग्री के साथ सहजता से एकीकृत होता है।
3. बाड़े और सुरक्षात्मक सुविधाएं
फैक्टरी परिधि बाड़ लगाना, सड़क रेलिंग, सीढ़ी रेलिंग, बालकनी रेलिंग, साइट होर्डिंग फ्रेम, और सुरक्षा जाल पोस्ट।
4. उपकरण और मशीनरी फ़्रेम
मशीनरी बेस, उपकरण रैक, कार्यक्षेत्र फ्रेम, गोदाम रैकिंग, कंटेनर फ्रेम, और वाहन चेसिस फ्रेमवर्क।
5. इंजीनियरिंग और अस्थायी सुविधाएं
स्टेज ट्रस, ग्रीनहाउस फ्रेमवर्क, अस्थायी निर्माण स्थल होर्डिंग, शोरिंग/समर्थन संरचनाएं, और मॉड्यूलर बिल्डिंग फ्रेमवर्क।
6. सजावटी और स्थापत्य संरचनाएं
लैंडस्केप संरचनाएं, बाहरी वास्तुशिल्प विशेषताएं, आंतरिक सजावटी फ्रेमिंग, और डिस्प्ले कैबिनेट/बूथ फ्रेमवर्क; सौंदर्यपूर्ण अपील के साथ भार वहन करने की क्षमता का संयोजन।
1. इस्पात संरचना इंजीनियरिंग: औद्योगिक संयंत्रों, गोदामों, स्टेडियमों और पूर्वनिर्मित इमारतों के लिए बीम, कॉलम और ब्रेसिंग सिस्टम।
2. वास्तुशिल्प सजावट: पर्दे की दीवारें, दरवाजे और खिड़कियां, आंतरिक/बाहरी वास्तुशिल्प विशेषताएं और प्रदर्शनी स्टैंड का निर्माण।
3. नगरपालिका और परिवहन: सड़क रेलिंग, नगरपालिका निर्माण होर्डिंग्स, लैंडस्केप पेर्गोलस, और बस शेल्टर ढांचे।
4. मशीनरी विनिर्माण: सामान्य प्रयोजन उपकरण, निर्माण मशीनरी, कृषि मशीनरी और रसद उपकरण के लिए फ्रेम।
5. वेयरहाउसिंग और लॉजिस्टिक्स: हेवी-ड्यूटी रैकिंग, स्टोरेज प्लेटफॉर्म और कंटेनर सहायक संरचनाएं।
6. कृषि, वानिकी और बागवानी: ग्रीनहाउस, पशुधन आश्रय ढांचे, और कृषि बाड़ लगाना।
चयन मार्गदर्शिका
· वेल्डेड आयताकार ट्यूब: उच्च लागत-प्रदर्शन की पेशकश करने वाला मुख्यधारा उत्पाद प्रकार; सामान्य लोड-बेयरिंग, बिल्डिंग लिफाफे, सजावट और रेलिंग जैसे मानक अनुप्रयोगों के लिए व्यापक रूप से उपयोग किया जाता है।
· निर्बाध आयताकार ट्यूब: बेहतर ताकत, थकान प्रतिरोध, और दबाव-वहन क्षमता; मुख्य रूप से हेवी-ड्यूटी अनुप्रयोगों, चक्रीय लोडिंग, उच्च-विनिर्देश मशीनरी फ्रेम और हेवी-ड्यूटी इंजीनियरिंग घटकों के लिए उपयोग किया जाता है।
कार्यान्वयन मानक: जीबी/टी 6728-2017 "ठंड से बने खोखले संरचनात्मक खंड"; जीबी/टी 3094-2012 "ठंड से तैयार सीमलेस वर्गाकार और आयताकार स्टील ट्यूब"
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद लम्बाई |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥24% |
साधारण फ्रेम, बाड़े, रेलिंग, हल्के इस्पात संरचनाएं |
|
Q355B |
≥355 |
470～630 |
≥21% |
भारी भार वाले बीम और कॉलम, बड़े इस्पात ढांचे, उपकरण फ्रेम |
|
20# स्टील |
≥245 |
440~550 |
≥20% |
निर्बाध आयताकार ट्यूब, मशीनिंग भाग, उच्च दबाव वाले भार वहन करने वाले घटक |
अतिरिक्त सामान्य पैरामीटर:
· लोच का मापांक: 2.06 × 105एमपीए
· घनत्व: 7.85 ग्राम/सेमी³
· मानक संचालन तापमान: -20°C से 200°C
1. पदनाम विधि
बाहरी आयाम: लंबाई × चौड़ाई × दीवार की मोटाई (इकाई: मिमी); उदाहरण: 100×50×3.0
2. मुख्यधारा आकार श्रेणियाँ
· छोटा (सजावट / संलग्नक / रेलिंग): 20×10, 30×20, 40×20, 50×30; दीवार की मोटाई: 1.2-2.5 मिमी
· मध्यम (कील / शहतीर / मानक बीम और कॉलम): 60×40, 80×40, 80×60, 100×50; दीवार की मोटाई: 2.0-5.0 मिमी
· बड़े (प्राथमिक कॉलम और बीम / हेवी-ड्यूटी ट्रस): 120×80, 150×100, 200×100, 250×150; दीवार की मोटाई: 4.0–12.0 मिमी
3. लंबाई और सहनशीलता
· मानक लंबाई: 6 मीटर, 9 मीटर, 12 मीटर; कस्टम लंबाई उपलब्ध है
· बाहरी आयाम सहनशीलता: ±0.8%
· दीवार की मोटाई सहनशीलता: मानक वेल्डेड पाइप ±10%; सीमलेस पाइप ±7.5%
4. सैद्धांतिक वजन गणना सूत्र
डब्ल्यू (किग्रा/मीटर) = 0.00785 × [(बी + एच) × 2 - 4टी] × टी (बी = लंबी भुजा, एच = छोटी भुजा, टी = दीवार की मोटाई)
1. आयताकार खोखले स्ट्रक्चरल स्टील ट्यूब आयताकार खंड उच्च द्विदिश झुकने की कठोरता (मजबूत और कमजोर दोनों अक्षों के साथ) और गोलाकार ट्यूब या एच-बीम जैसे एकल प्रोफाइल की तुलना में बेहतर पार्श्व स्थिरता और मरोड़ प्रतिरोध प्रदान करते हैं, जिसके परिणामस्वरूप मजबूत समग्र संरचनात्मक स्थिरता होती है।
2. प्रसंस्करण विशेषताएँ
· झुकने का परीक्षण: मोड़ पर दरार या प्रदूषण के बिना कमरे के तापमान पर 90° ठंडे मोड़ने में सक्षम।
· फ़्लैटनिंग टेस्ट: दीवार में दरार के बिना निर्दिष्ट आयामों में संपीड़न को सहन करता है।
1. तनाव के लक्षण: कोनों पर थोड़ा तनाव सांद्रण होता है; उच्च-आवृत्ति वैकल्पिक प्रभाव भार वाले अनुप्रयोगों के लिए उपयुक्त नहीं है।
|
वर्ग |
गठन प्रक्रिया |
मुख्य लाभ |
लागू कार्य शर्तें |
|
सीधे वेल्डेड आयताकार ट्यूब |
स्टील पट्टी का ठंडा झुकना + अनुदैर्ध्य वेल्डिंग |
उच्च लागत प्रदर्शन, पूर्ण विशिष्टताएँ, तेज़ डिलीवरी |
सामान्य भार वहन करने वाले घटक, बाड़े, पर्दे की दीवार की कीलें, रेलिंग |
|
निर्बाध आयताकार ट्यूब |
गोल ट्यूबों की कोल्ड ड्राइंग/एक्सट्रूज़न, कोई वेल्ड सीम नहीं |
उच्च शक्ति, उत्कृष्ट थकान प्रतिरोध, अच्छा दबाव प्रतिरोध |
भारी भार वाले घटक, यांत्रिक फ्रेम, वैकल्पिक भार के तहत हिस्से |
1. मानक स्थिति: ब्लैक फ़िनिश (हॉट-रोल्ड ऑक्साइड सतह)।
2. सामान्य संक्षारण संरक्षण विधियाँ: हॉट-डिप गैल्वनाइजिंग, कोल्ड गैल्वनाइजिंग, इलेक्ट्रोस्टैटिक पाउडर कोटिंग, एंटी-जंग पेंटिंग और फ्लोरोकार्बन कोटिंग।
3. हॉट-डिप गैल्वनाइजिंग संदर्भ: औसत जिंक कोटिंग मोटाई ≥85 μm; आउटडोर स्थायित्व 15 वर्ष से अधिक है।
· प्राथमिक: बेवल वेल्डिंग, पूर्ण-प्रवेश वेल्डिंग (निर्माण के लिए मुख्य आधार)।
· माध्यमिक: उच्च शक्ति वाले बोल्ट कनेक्शन, सेल्फ-टैपिंग स्क्रू, रिवेटिंग।
· रंगीन स्टील शीट, एच-बीम और एंगल स्टील सहित विभिन्न स्टील संरचनात्मक असेंबलियों के साथ संगत।
उपयुक्त
औद्योगिक संयंत्र बीम और कॉलम, पर्दा दीवार फ्रेमिंग, संलग्नक ढांचे, रेलिंग और बाड़ लगाना, गोदाम रैकिंग, उपकरण फ्रेम, लैंडस्केप संरचनाएं, और पूर्वनिर्मित स्टील संरचनाएं।
उपयुक्त नहीं
उच्च दबाव द्रव परिवहन, उच्च तापमान/उच्च दबाव पाइपिंग, और भारी शुल्क वाले उपकरणों की मुख्य संरचनाएं गंभीर प्रभाव या उच्च आवृत्ति थकान के अधीन हैं।
|
वेल्डेड आयताकार और वर्गाकार स्टील ट्यूबों के लिए विशिष्टता तालिका |
|||
|
नहीं। |
आइटम नाम |
सामग्री |
विशिष्टताएँ (लंबाई × चौड़ाई × मोटाई) |
|
1 |
वेल्डेड आयताकार ट्यूब |
Q235/Q345 |
400600(6.0-25) |
|
2 |
Q235/Q345 |
450550(6.0-25) |
|
|
3 |
Q235/Q345 |
450500(6.0-20) |
|
|
4 |
Q235/Q345 |
400500(6.0-20) |
|
|
5 |
Q235/Q345 |
350500(6.0-20) |
|
|
6 |
Q235/Q345 |
300500(6.0-20) |
|
|
7 |
Q235/Q345 |
300450(6.0-20) |
|
|
8 |
Q235/Q345 |
350450(6.0-20) |
|
|
9 |
Q235/Q345 |
300400(6.0-18) |
|
|
10 |
Q235/Q345 |
200500(6.0-16) |
|
|
11 |
Q235/Q345 |
200450(6.0-14) |
|
|
12 |
Q235/Q345 |
200300(6.0-16) |
|
|
13 |
Q235/Q345 |
200400(6.0-16) |
|
|
14 |
Q235/Q345 |
250350(6.0-14) |
|
|
15 |
Q235/Q345 |
200350(6.0-14) |
|
|
16 |
Q235/Q345 |
200300(6.0-16) |
|
|
17 |
Q235/Q345 |
150300(5.0-14) |
|
|
18 |
Q235/Q345 |
150250(5.0-14) |
|
|
19 |
Q235/Q345 |
150200(3.0-12) |
|
|
20 |
Q235/Q345 |
100300(4.0-10) |
|
|
21 |
Q235/Q345 |
100200(3.0-10) |
|
|
22 |
Q235/Q345 |
100150(3.0-10) |
|
|
23 |
Q235/Q345 |
100120(3.0-6.0) |
|
|
24 |
Q235/Q345 |
80160(3.0-8.0) |
|
|
25 |
Q235/Q345 |
80140(3.0-8.0) |
|
|
26 |
Q235/Q345 |
80120(2.5-7.0) |
|
|
27 |
Q235/Q345 |
80100(2.0-6.0) |
|
|
28 |
Q235/Q345 |
60140(3.0-6.0) |
|
|
29 |
Q235/Q345 |
60120(2.5-5.0) |
|
|
30 |
Q235/Q345 |
60100(2.5-5.0) |
|
|
31 |
Q235/Q345 |
6090(2.5-5.0) |
|
|
32 |
Q235/Q345 |
6080(2.0-5.0) |
|
|
33 |
Q235/Q345 |
5080(2.0-5.0) |
|
|
34 |
Q235/Q345 |
50170(3.08.0) |
|
|
35 |
Q235/Q345 |
50150(3.0-6.0) |
|
|
36 |
Q235/Q345 |
501203.0-6.0) |
|
|
37 |
Q235/Q345 |
50100(1.5-5.0) |
|
|
38 |
Q235/Q345 |
5080(2.0-5.0) |
|
|
39 |
Q235/Q345 |
5070(1.5-5.0) |
|
|
40 |
Q235/Q345 |
40100(1.5-4.0) |
|
|
41 |
Q235/Q345 |
4080(0.8-5.0) |
|
|
42 |
Q235/Q345 |
4060(1.0-5.0) |
|
|
43 |
Q235/Q345 |
4050(0.8-3.0) |
|
|
44 |
Q235/Q345 |
3060(0.8-3.0) |
|
|
45 |
Q235/Q345 |
3050(0.8-4.0) |
|
|
46 |
Q235/Q345 |
3040(0.8-3.0) |
|
|
47 |
Q235/Q345 |
2550(2.5-3.0) |
|
|
48 |
Q235/Q345 |
2540(2.0-3.0) |
|
|
49 |
Q235/Q345 |
2040(0.8-3.0) |
|
|
50 |
Q235/Q345 |
2030(0.8-2.5) |
|
|
51 |
Q235/Q345 |
1530(0.6-1.5) |
|
|
52 |
Q235/Q345 |
1020(0.5-1.5) |
|
