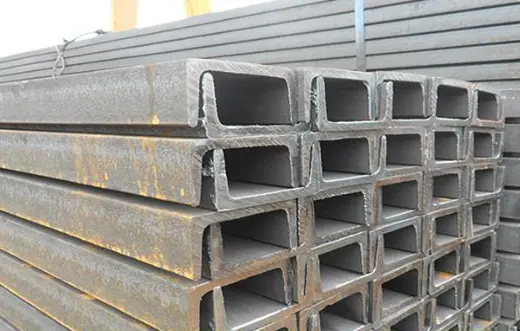

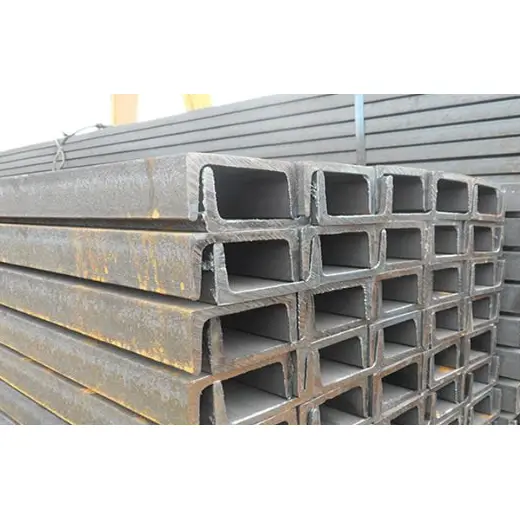

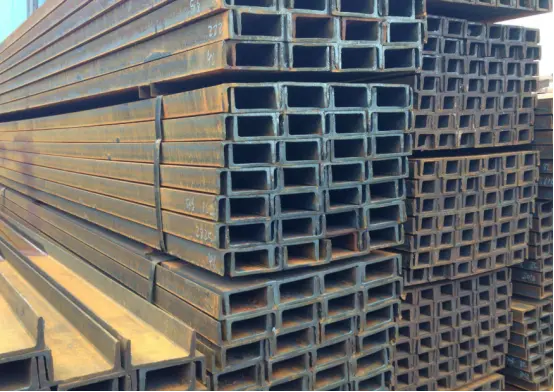

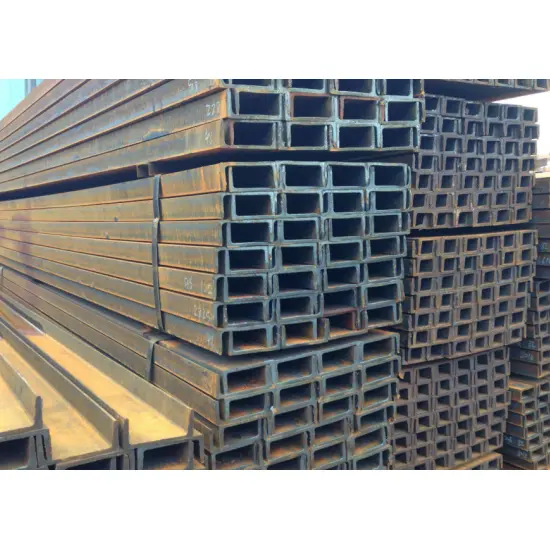

हॉट रोल्ड स्ट्रक्चरल स्टील चैनल सेक्शन राष्ट्रीय मानक जीबी/टी 706-2016 का अनुपालन करते हैं और एक एकीकृत हॉट-रोलिंग प्रक्रिया का उपयोग करके उत्पादित किए जाते हैं। इनमें सी-आकार (एक तरफा उद्घाटन) क्रॉस-सेक्शन है। मॉडलों को अनुभाग ऊंचाई के आधार पर वर्गीकृत किया जाता है, आगे उपविभाजनों (ए, बी, सी) के साथ समान ऊंचाई के लिए बढ़ी हुई मोटाई का संकेत मिलता है। उत्पाद हल्के, प्रोसेस करने में आसान और लागत प्रभावी हैं। जबकि अलग-अलग खंडों में सीमित पार्श्व कठोरता और मरोड़ वाला प्रतिरोध होता है - जो उन्हें मुख्य रूप से माध्यमिक लोड-असर घटकों के लिए उपयुक्त बनाता है - कनेक्टिंग प्लेटों के साथ दो खंडों (बैक-टू-बैक) के संयोजन से समग्र यांत्रिक प्रदर्शन में काफी वृद्धि होती है।
HAISHENG मुख्यधारा के हॉट-रोल्ड चैनल अनुभाग मॉडल की एक पूरी श्रृंखला प्रदान करता है, प्रत्येक एक व्यापक सामग्री परीक्षण रिपोर्ट के साथ आता है। वे औद्योगिक संयंत्रों, नगरपालिका परियोजनाओं, एमईपी/एचवीएसी सिस्टम और अस्थायी संरचनाओं सहित विभिन्न सहायक लोड-असर अनुप्रयोगों के लिए उपयुक्त हैं। हम विदेशी परियोजनाओं की थोक खरीद आवश्यकताओं को पूरा करने के लिए जंग-रोधी उपचारों की एक पूरी श्रृंखला प्रदान करते हैं - जिसमें जंग हटाना, पेंटिंग और हॉट-डिप गैल्वनाइजिंग शामिल है।
हॉट रोल्ड स्ट्रक्चरल स्टील चैनल सेक्शन का उत्पादन, आयामी सहनशीलता और यांत्रिक गुण राष्ट्रीय मानक का अनुपालन करते हैं: जीबी/टी 706-2016 "हॉट रोल्ड स्ट्रक्चरल स्टील सेक्शन।"
बेस स्टील सामग्री के लिए यांत्रिक मानक: जीबी/टी 700 और जीबी/टी 1591।
1. एक तरफा खुले चैनल क्रॉस-सेक्शन की सुविधा; व्यक्तिगत सदस्य मध्यम पार्श्व कठोरता और अपेक्षाकृत कमजोर मरोड़ प्रतिरोध प्रदर्शित करते हैं, जिससे वे ऊंची इमारतों में स्टैंडअलोन मुख्य स्तंभों या लंबी अवधि के लिए प्राथमिक लोड-असर बीम के रूप में उपयोग के लिए अनुपयुक्त हो जाते हैं।
2. बिना वेल्डेड जोड़ों के एक एकीकृत हॉट-रोलिंग प्रक्रिया के माध्यम से निर्मित, जिसके परिणामस्वरूप कम आंतरिक अवशिष्ट तनाव होता है। संरचना स्थिर और विश्वसनीय है, जो दीर्घकालिक लोडिंग के तहत टूटने और विरूपण का विरोध करती है।
1. मानक बाजार मॉडल और स्थिर खरीद चैनलों का पर्याप्त स्टॉक कम इकाई कीमतें और नियंत्रणीय समग्र परियोजना लागत सुनिश्चित करता है।
2. समान भार-वहन क्षमता के लिए हल्का स्व-वजन स्टील संरचना के कुल वजन के साथ-साथ परिवहन और उत्थापन लागत को प्रभावी ढंग से कम कर देता है।
1. हॉट-रोल्ड स्ट्रक्चरल स्टील चैनल अनुभागों को स्वतंत्र रूप से काटा, ड्रिल किया जा सकता है, वेल्ड किया जा सकता है और मोड़ा जा सकता है; लचीली संयुक्त असेंबली की अनुमति देते हुए, ऑन-साइट माध्यमिक निर्माण के लिए कोई प्रक्रिया सीमाएँ नहीं हैं।
2. कॉम्पैक्ट आकार और कम आत्म-वजन मैन्युअल श्रम और छोटे पैमाने के उपकरणों का उपयोग करके हैंडलिंग और उत्थापन को पूरा करने की अनुमति देता है, जिससे साइट पर निर्माण कार्यक्रम काफी कम हो जाता है।
3. बोल्टेड और वेल्डेड दोनों कनेक्शनों के साथ संगत; संयुक्त असेंबली को पूरा करने के लिए विभिन्न स्टील प्लेटों और अनुभागों के साथ जोड़ा जा सकता है।
1. हॉट-रोल्ड "ब्लैक" अवस्था में (मिल स्केल के साथ) और पूर्व-लगाए एंटी-जंग कोटिंग के बिना आपूर्ति की जाती है।
2. जंग-रोधी उपचार - जैसे कि पीसना/जंग हटाना, जंग-रोधी प्राइमर लगाना, हॉट-डिप गैल्वनाइजिंग, या पाउडर कोटिंग - आवश्यकतानुसार लागू किया जा सकता है; शुष्क इनडोर वातावरण या हल्के संक्षारकता वाले बाहरी वातावरण में उपयोग के लिए उपयुक्त।
1. संयुक्त उपयोग के लाभ: कनेक्टिंग प्लेटों के साथ दो चैनल अनुभागों को बैक-टू-बैक जोड़ने से पार्श्व कठोरता और मरोड़ प्रतिरोध में काफी वृद्धि होती है, जो मध्यम भार-वहन आवश्यकताओं को पूरा करती है।
2. सीमाएं: खुले-खंड संरचना के कारण, उनका उपयोग ऊंची इमारतों के मुख्य फ्रेम, अल्ट्रा-लॉन्ग-स्पैन हेवी-लोड मुख्य गर्डर, या उच्च हवा के दबाव के अधीन महत्वपूर्ण भार-वहन जोड़ों के लिए नहीं किया जा सकता है; वे केवल एन्क्लोजर सिस्टम, ब्रेसिंग और सेकेंडरी लोड-बेयरिंग घटकों के लिए उपयुक्त हैं।
1. फैक्ट्री की दीवार और छत के शहतीर: प्रोफाइल वाले स्टील क्लैडिंग पैनल को सुरक्षित करने और छत और दीवारों से ऊर्ध्वाधर भार को स्थानांतरित करने के लिए एच-बीम मुख्य गर्डरों के साथ जोड़ा गया।
2. विभिन्न उपकरणों और पाइपिंग के लिए समर्थन: रासायनिक संयंत्रों और बिजली स्टेशनों में पाइप रैक और हैंगर (इमारतों में एचवीएसी सिस्टम सहित), उपकरण बेस और केबल ट्रे सपोर्ट के लिए उपयोग किया जाता है। 3. हल्के फ्रेमिंग घटक: विभाजन दीवार स्टड, दरवाजे और खिड़की के फ्रेम, साइट होर्डिंग फ्रेमवर्क, और माध्यमिक लोड-असर सदस्य।
4. औद्योगिक प्लेटफॉर्म और वॉकवे सहायक उपकरण: वॉकवे बीम, प्लेटफॉर्म स्टेप सपोर्ट और रेलिंग पोस्ट/हैंडरेल बेस का रखरखाव।
5. सुदृढीकरण और एम्बेडेड घटक: एम्बेडेड स्टील प्लेटें, बीम और कॉलम स्टिफ़नर, और नींव समर्थन के लिए सहायक स्टील।
6. अस्थायी निर्माण सुविधाएं: पूर्वनिर्मित भवन ढांचे, मचान आधार, और अस्थायी उत्खनन सुरक्षा समर्थन।
1. औद्योगिक भवन: हल्के औद्योगिक संयंत्रों, गोदामों, कार्यशालाओं और कच्चे माल भंडारण सुविधाओं के लिए बाड़े और समर्थन प्रणाली।
2. नगर निगम का बुनियादी ढांचा: सड़क के किनारे सुरक्षा बाधाएं, बाहरी बिलबोर्ड ढांचे, छोटे पैदल यात्री रास्ते, और नगर निगम उपयोगिता लाइन समर्थन।
3. एम एंड ई और एचवीएसी इंजीनियरिंग: रासायनिक संयंत्रों, बिजली स्टेशनों और कार्यालय भवनों के लिए डक्टवर्क और विशेष उपकरण सपोर्ट/हैंगर।
4. सरल नागरिक संरचनाएँ: कारपोरेट, छतरियाँ, पूर्वनिर्मित केबिन और सरल ग्रामीण भंडारण शेड।
5. लॉजिस्टिक्स और वेयरहाउसिंग: हल्के स्टोरेज रैकिंग और कार्गो सॉर्टिंग प्लेटफॉर्म फ्रेमवर्क।
6. अन्य सहायक उपकरण: निर्माण मशीनरी के लिए आधार, कृषि मशीनरी चेसिस, और समुद्री जहाजों के लिए छोटी सहायक इस्पात संरचनाएं।
स्रोत निर्माता से सीधी आपूर्ति: हॉट रोल्ड स्ट्रक्चरल स्टील चैनल सेक्शन के लिए इन-हाउस वेयरहाउसिंग बिचौलिए मार्कअप को समाप्त करता है, बड़े पैमाने पर विदेशी परियोजना खरीद के लिए महत्वपूर्ण लागत लाभ प्रदान करता है।
सभी विशिष्टताओं में स्थिर स्टॉक: मुख्यधारा चैनल स्टील आकार (नंबर 5 से 25ए) की साल भर की पर्याप्त सूची; बैच शिपमेंट और तत्काल परियोजना आदेशों पर त्वरित प्रतिक्रिया का समर्थन करता है।
व्यापक गुणवत्ता निरीक्षण और पता लगाने की क्षमता: हॉट-रोल्ड स्ट्रक्चरल स्टील चैनल अनुभागों का प्रत्येक बैच मूल मिल प्रमाणपत्र और यांत्रिक संपत्ति परीक्षण रिपोर्ट के साथ आता है; विदेशी परियोजना स्वीकृति मानकों को पूरा करने के लिए तीसरे पक्ष के पुन: निरीक्षण का समर्थन करता है।
वन-स्टॉप प्रोसेसिंग सेवाएं: निश्चित-लंबाई काटने, छिद्रण, झुकने, वेल्डेड प्रीफैब्रिकेशन और कस्टम हॉट-डिप गैल्वनाइजिंग का समर्थन करता है; एच-बीम, आई-बीम, एम्बेडेड प्लेट और उच्च शक्ति वाले बोल्ट का बंडल निर्यात भी प्रदान करता है। मानकीकृत निर्यात पैकेजिंग: नमी प्रतिरोधी और जंग प्रतिरोधी लकड़ी के फूस या फिल्म रैपिंग; सुचारू सीमा शुल्क निकासी और साइट पर स्वीकृति सुनिश्चित करने के लिए चीनी और अंग्रेजी दोनों में अनुरूपता और सामग्री प्रमाणन के प्रमाण पत्र शामिल हैं।
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद बढ़ाव (%) |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥26 |
साधारण कारखाने, समर्थन, शहतीर, अस्थायी भवन |
|
Q355B |
≥355 |
470～630 |
≥21 |
भारी भार वाले प्लेटफार्म, उपकरण आधार, मध्यम अवधि के बीम |
अनुपूरक यांत्रिक संकेतक:
सामान्य तापमान पर वी-नॉच प्रभाव ऊर्जा: Q235B ≥27J; Q355B ≥34J
लोच का मापांक E ≈ 2.06×10⁵ MPa
अंकन विशिष्टता प्रतीक: [प्रारूप: ऊंचाई × निकला हुआ किनारा चौड़ाई × वेब मोटाई, उदाहरण के लिए। [10# = 100×48×5.3 मिमी समान ऊंचाई वाले मॉडल को उच्च असर क्षमता के लिए व्यापक फ्लैंज और मोटे वेब के साथ ए/बी/सी ग्रेड में विभाजित किया गया है।
|
नमूना |
ऊंचाई एच (मिमी) |
निकला हुआ किनारा चौड़ाई बी (मिमी) |
वेब मोटाई डी (मिमी) |
सैद्धांतिक वजन (किलो/मीटर) |
|
[5# |
50 |
37 |
4.5 |
5.438 |
|
[6.3# |
63 |
40 |
4.8 |
6.634 |
|
[8# |
80 |
43 |
5.0 |
8.045 |
|
[10# |
100 |
48 |
5.3 |
10.007 |
|
[12# |
120 |
53 |
5.5 |
12.059 |
|
[14ए# |
140 |
58 |
6.0 |
14.535 |
|
[16ए# |
160 |
63 |
6.5 |
17.240 |
|
[20ए# |
200 |
73 |
7.0 |
22.637 |
|
[25ए# |
250 |
78 |
7.0 |
27.410 |
[10# जड़त्व आघूर्ण Ix ≈ 198 सेमी⁴ खंड मापांक Wx ≈ 39.7 सेमी³ परिभ्रमण की त्रिज्या ix ≈ 3.95 सेमी
[20ए# जड़त्व आघूर्ण Ix ≈ 1780 सेमी⁴ अनुभाग मापांक Wx ≈ 178 सेमी³ परिभ्रमण की त्रिज्या ix ≈ 7.86 सेमी विशेषता: मजबूत एक्स-अक्ष के साथ अच्छा झुकने प्रतिरोध, कमजोर पार्श्व कठोरता और कमजोर वाई-अक्ष पर मरोड़ प्रतिरोध, झुकने और संपीड़न भार के तहत व्यक्तिगत बीम-स्तंभ के लिए उपयुक्त नहीं है।
मानक निश्चित लंबाई: 6 मी, 9 मी, 12 मी, कस्टम कटिंग उपलब्ध
ऊंचाई एच सहनशीलता: ±1.5~3.0 मिमी (मॉडल आकार के अनुसार भिन्न होती है)
निकला हुआ किनारा चौड़ाई बी सहिष्णुता: ±1.5~2.0 मिमी
सीधापन: ≤2 मिमी प्रति मीटर, कुल सीधापन ≤0.2% कुल लंबाई का
मरोड़: ≤1.5 मिमी प्रति मीटर
डिलीवरी की स्थिति: ऑक्साइड स्केल के साथ हॉट रोल्ड काली सतह
मशीनीकरण: साइट पर निर्माण के लिए आसान कटिंग, ड्रिलिंग, वेल्डिंग और झुकना
संक्षारण रोधी विकल्प: डीरस्टिंग + प्राइमर पेंटिंग, हॉट-डिप गैल्वनाइजिंग, प्लास्टिक छिड़काव
लागू तापमान सीमा: -20℃ ~ 80℃
लोड विशेषता: कम पार्श्व कठोरता और खराब मरोड़ प्रतिरोध के साथ खुला क्रॉस-सेक्शन; सरल रूप से समर्थित एकअक्षीय झुकने वाले सदस्यों के लिए उपयुक्त, उच्च वृद्धि वाले मुख्य फ्रेम, लंबी अवधि के मुख्य बीम और प्रमुख पवन-भार वहन करने वाले घटकों के लिए निषिद्ध
कनेक्शन विधि: बोल्टेड या वेल्डेड; डबल चैनल बैक-टू-बैक असेंबली समग्र कठोरता में काफी सुधार करती है
प्रश्न: क्या चैनल स्टील को ऊंचे फ्रेमों के लिए भार वहन करने वाले ऊर्ध्वाधर स्तंभ के रूप में अकेले इस्तेमाल किया जा सकता है?
उत्तर: अनुशंसित नहीं. हॉट रोल्ड स्ट्रक्चरल स्टील चैनल सेक्शन में एक तरफ खुला क्रॉस-सेक्शन होता है, जिसके परिणामस्वरूप खराब पार्श्व कठोरता और मरोड़ वाला प्रतिरोध होता है; इनका अकेले उपयोग करने से उनमें अस्थिरता और विकृति का खतरा हो जाता है। ऊंची इमारतों में प्राथमिक स्तंभों के लिए एचडब्ल्यू वाइड-फ्लैंज एच-बीम पसंदीदा विकल्प हैं।
प्रश्न: बाहरी तटीय परियोजनाओं में चैनल स्टील के लिए सबसे अच्छा जंग-रोधी उपचार क्या है?
ए: नमक स्प्रे के साथ लंबे समय तक बाहरी जोखिम या तटीय वातावरण के लिए पूरी इकाई की हॉट-डिप गैल्वनाइजिंग की सिफारिश की जाती है; आर्द्र परिस्थितियों में अल्पकालिक इनडोर उपयोग के लिए, जंग हटाने के बाद जंग रोधी प्राइमर के दो कोट पर्याप्त हैं।
प्रश्न: मैं समान ऊंचाई के 'ए', 'बी' और 'सी' प्रकार के चैनल स्टील्स के बीच कैसे चयन करूं?
ए: टाइप 'ए' में सबसे पतला वेब और फ्लैंज होता है, जो सबसे कम भार-वहन क्षमता प्रदान करता है, जबकि टाइप 'सी' में सबसे बड़ी मोटाई होती है। भारी-लोड या लंबी अवधि के अनुप्रयोगों के लिए, मोटे 'बी' या 'सी' उपप्रकार को प्राथमिकता दी जाती है।
प्रश्न: यदि एकल चैनल स्टील बीम की कठोरता अपर्याप्त है तो क्या समाधान मौजूद हैं?
ए: दो चैनल स्टील बीम को एक मिश्रित बॉक्स के आकार का अनुभाग बनाने के लिए उनके बीच कनेक्टिंग प्लेट्स डालकर बैक-टू-बैक जोड़ा जा सकता है; यह पार्श्व कठोरता और मरोड़ प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है।
प्रश्न: क्या चैनल स्टील को आवश्यकतानुसार विशिष्ट लंबाई में काटा जा सकता है?
उत्तर: हाँ. मानक स्टॉक लंबाई (6 मीटर, 9 मीटर, या 12 मीटर) को आपके चित्र के आधार पर किसी भी लंबाई में काटा जा सकता है, और यदि आवश्यक हो तो कटे हुए सिरों को चिकना किया जा सकता है।
इकाई:किग्रा/मीटर、मिमी
|
विनिर्देश |
ऊंचाई |
निकला हुआ किनारा चौड़ाई |
वेब की मोटाई |
क्रॉस-अनुभागीय क्षेत्र (सेमी²) |
सैद्धांतिक वजन |
|
5# |
50 |
37 |
4.5 |
6.928 |
5.438 |
|
6.3# |
63 |
40 |
4.8 |
8.451 |
6.634 |
|
6.5# |
65 |
40 |
4.3 |
|
6.709 |
|
8# |
80 |
43 |
5.0 |
10.248 |
8.045 |
|
10# |
100 |
48 |
5.3 |
12.748 |
10.007 |
|
12# |
120 |
53 |
5.5 |
|
12.059 |
|
12.6 |
126 |
53 |
5.5 |
15.692 |
12.319 |
|
14#ए |
140 |
58 |
6.0 |
18.516 |
14.535 |
|
14#बी |
140 |
60 |
8 |
21.316 |
16.733 |
|
16#ए |
160 |
63 |
6.5 |
21.962 |
17.24 |
|
16#बी |
160 |
65 |
8.5 |
25.162 |
19.752 |
|
18#ए |
180 |
68 |
7 |
25.699 |
20.174 |
|
18#बी |
180 |
70 |
9 |
29.299 |
23 |
|
20#ए |
200 |
73 |
7 |
28.837 |
22.637 |
|
20#बी |
200 |
75 |
9 |
32.837 |
25.777 |
|
22#ए |
220 |
77 |
7 |
31.846 |
24.999 |
|
22#बी |
220 |
79 |
9 |
36.246 |
28.453 |
|
25#ए |
250 |
78 |
7 |
34.917 |
27.41 |
|
25#बी |
250 |
80 |
9 |
39.917 |
31.335 |
|
25#सी |
250 |
82 |
11 |
44.917 |
35.26 |
|
28#ए |
280 |
82 |
7.5 |
40.034 |
31.427 |
|
28#बी |
280 |
84 |
9.5 |
45.634 |
35.832 |
|
28#सी |
280 |
86 |
11.5 |
51.234 |
40.219 |
|
30#ए |
300 |
85 |
7.5 |
|
34.463 |
|
30#बी |
300 |
87 |
9.5 |
|
39.173 |
|
30#सी |
300 |
89 |
11.5 |
|
43.883 |
|
32#ए |
320 |
88 |
8 |
48.513 |
38.083 |
|
32#बी |
320 |
90 |
10 |
54.913 |
43.107 |
|
32#सी |
320 |
92 |
12 |
61.313 |
48.131 |
|
36#ए |
360 |
96 |
9 |
60.910 |
47.814 |
|
36#बी |
360 |
98 |
11 |
68.110 |
53.466 |
|
36#सी |
360 |
100 |
13 |
75.310 |
59.118 |
|
40#ए |
400 |
100 |
10.5 |
75.068 |
58.928 |
|
40#बी |
400 |
102 |
12.5 |
83.068 |
65.208 |
|
40#सी |
400 |
104 |
14.5 |
91.068 |
71.488 |
