हैशेंगअनुकूलित आपूर्तिआकार का संरचनात्मक इस्पात स्तंभउन परियोजनाओं के लिए समाधान जहां पारंपरिक वर्गाकार, गोल या एच-बीम कॉलम वास्तुशिल्प लेआउट, कनेक्शन आवश्यकताओं या लोड-वहन स्थितियों को पर्याप्त रूप से संतुष्ट नहीं कर सकते हैं। सटीक निर्माण के साथ लचीले क्रॉस-सेक्शन डिज़ाइन को जोड़कर, ये कॉलम कुशल स्थान उपयोग के साथ संरचनात्मक प्रदर्शन को एकीकृत करने का एक व्यावहारिक तरीका प्रदान करते हैं।
शेप्ड स्ट्रक्चरल स्टील कॉलम एक अनुकूलित वर्टिकल लोड-बेयरिंग सदस्य है जिसे गैर-मानक क्रॉस-सेक्शन के साथ डिज़ाइन किया गया है। पारंपरिक स्तंभों के विपरीत, इसे एल-आकार, टी-आकार, क्रूसिफ़ॉर्म, बहुभुज, चर-खंड, घुमावदार, या अन्य प्रोजेक्ट-विशिष्ट कॉन्फ़िगरेशन में निर्मित किया जा सकता है। यह लचीलापन इसे कोनों, छिपी हुई दीवार के स्तंभों, अनियमित वास्तुशिल्प स्थानों, बड़े-स्पैन संरचनाओं और विलक्षण या बहु-दिशात्मक लोडिंग के अधीन क्षेत्रों के निर्माण के लिए विशेष रूप से मूल्यवान बनाता है।
इंजीनियरों, वास्तुकारों, ठेकेदारों और खरीद टीमों के लिए, सही कॉलम का चयन करना केवल पर्याप्त ताकत वाले स्टील को चुनने का मामला नहीं है। ज्यामिति, कनेक्शन दिशा, निर्माण सटीकता, भूकंपीय आवश्यकताएं, संक्षारण संरक्षण, स्थापना की स्थिति और समग्र स्थान उपयोग पर भी विचार किया जाना चाहिए। एक उचित रूप से इंजीनियर किया गया आकार का स्तंभ एक एकीकृत संरचनात्मक समाधान के हिस्से के रूप में इन कारकों को संबोधित कर सकता है।
1. आकार वाला स्ट्रक्चरल स्टील कॉलम क्या है?
4. कौन सी सामग्री और प्रदर्शन पैरामीटर मायने रखते हैं?
5. आकार का स्ट्रक्चरल स्टील कॉलम कैसे निर्मित किया जाता है?
6. आकार वाले स्ट्रक्चरल स्टील कॉलम का उपयोग कहाँ किया जाता है?
7. इसकी तुलना पारंपरिक कॉलम से कैसे की जाती है?
8. खरीदारों को सही कॉलम का चयन कैसे करना चाहिए?
9. अक्सर पूछे जाने वाले प्रश्न

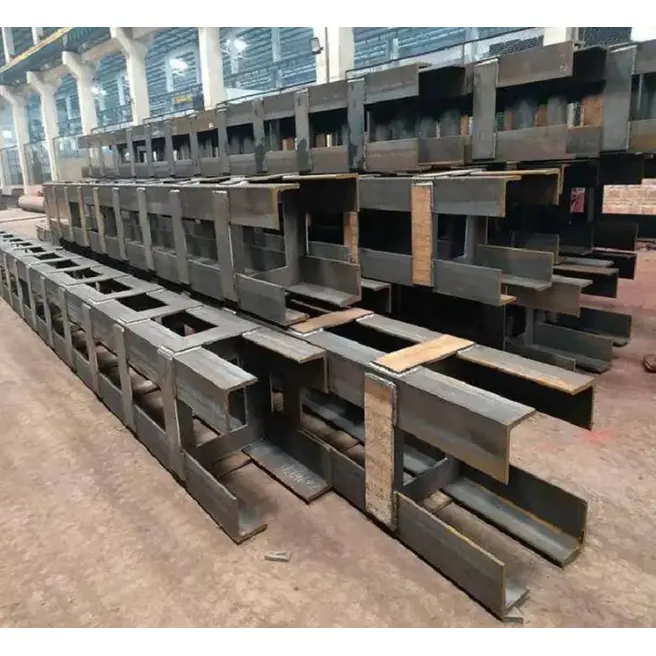

शेप्ड स्ट्रक्चरल स्टील कॉलम एक ऊर्ध्वाधर संरचनात्मक सदस्य है जिसका क्रॉस-सेक्शन विशेष रूप से पारंपरिक आयताकार, गोलाकार या मानक एच-सेक्शन प्रारूप के बाहर इंजीनियर किया जाता है। इसका निर्माण स्टील प्लेटों, संरचनात्मक अनुभागों, खोखले अनुभागों या स्टील पाइपों को जोड़कर और उन्हें नियंत्रित वेल्डिंग और निर्माण प्रक्रियाओं के माध्यम से जोड़कर किया जा सकता है।
प्राथमिक उद्देश्य संरचनात्मक या वास्तुशिल्प समस्याओं को हल करना है जिन्हें मानक कॉलम कुशलतापूर्वक संबोधित नहीं कर सकते हैं। उदाहरण के लिए, किसी भवन के कोने पर स्थित एक स्तंभ को प्रयोग करने योग्य आंतरिक स्थान में प्रोजेक्ट करने के बजाय दो दीवारों के साथ समतल रहने की आवश्यकता हो सकती है। एक एल-आकार का कॉलम आवश्यक लोड पथ को बनाए रखते हुए इस स्थिति को संबोधित कर सकता है।
इसी प्रकार, कई दिशाओं से बीम प्राप्त करने वाला एक केंद्रीय स्तंभ क्रूसिफ़ॉर्म कॉन्फ़िगरेशन से लाभान्वित हो सकता है। वेरिएबल-सेक्शन और घुमावदार कॉलम विशिष्ट वास्तुशिल्प अग्रभागों का भी समर्थन कर सकते हैं जहां एक निरंतर पारंपरिक प्रोफ़ाइल को एकीकृत करना मुश्किल होगा।
हैशेंग के उत्पाद विनिर्देशों के अनुसार, विशिष्ट विन्यास में एल-आकार, टी-आकार, क्रूसिफ़ॉर्म, बहुभुज, समग्र, चर-अनुभाग और घुमावदार स्तंभ शामिल हैं। डिज़ाइन को निर्माण चित्र, साइट की स्थिति, कनेक्शन बिंदु और परियोजना-विशिष्ट लोड-असर आवश्यकताओं के अनुसार विकसित किया जा सकता है।
विभिन्न भवन ज्यामिति के लिए अलग-अलग संरचनात्मक समाधान की आवश्यकता होती है। गैर-मानक इस्पात निर्माण के लिए निम्नलिखित विन्यास सबसे उपयोगी विकल्पों में से हैं:
| विन्यास | विशिष्ट अनुप्रयोग | मुख्य लाभ |
|---|---|---|
| एल-आकार का स्तंभ | भवन के कोने और दीवार चौराहे | दीवारों पर बारीकी से फिट बैठता है और आंतरिक रुकावट को कम करता है |
| टी-आकार का स्तंभ | दीवार केंद्र, गलियारे और किनारे के स्थान | दीवार लेआउट के साथ एकीकरण करते समय संतुलित समर्थन प्रदान करता है |
| क्रूसिफ़ॉर्म स्तंभ | केंद्रीय संरचनात्मक कोर और बहु-दिशात्मक बीम कनेक्शन | कई दिशाओं से कनेक्शन की सुविधा प्रदान करता है |
| Z आकार का स्तंभ | अनियमित फर्श योजनाएं और विशेष संरचनात्मक क्षेत्र | जटिल स्थानिक व्यवस्थाओं को अपनाता है |
| बहुभुज स्तम्भ | वास्तुकला संरचनाएं और बड़ी अवधि वाली परियोजनाएं | अनुकूलित ज्यामिति को संरचनात्मक आवश्यकताओं के साथ जोड़ता है |
| चर-अनुभाग स्तंभ | ऊंची-ऊंची संरचनाएं और वास्तुशिल्प अग्रभाग | लोडिंग या डिज़ाइन के अनुसार अनुभाग आयामों को बदलने की अनुमति देता है |
| घुमावदार स्तंभ | घुमावदार अग्रभाग और विशिष्ट वास्तुशिल्प परियोजनाएँ | जटिल दृश्य और ज्यामितीय आवश्यकताओं का समर्थन करता है |
सबसे उपयुक्त कॉन्फ़िगरेशन केवल दिखावे के लिए चुने जाने के बजाय संरचनात्मक इंजीनियरिंग गणनाओं के माध्यम से निर्धारित किया जाना चाहिए। क्रॉस-सेक्शनल ज्यामिति, प्लेट की मोटाई, कॉलम की ऊंचाई, लोडिंग की स्थिति, कनेक्शन विवरण और लागू डिज़ाइन कोड सभी अंतिम डिज़ाइन को प्रभावित करते हैं।
सबसे स्पष्ट लाभ ज्यामितीय लचीलापन है। बिल्डिंग लेआउट को एक मानक कॉलम को समायोजित करने के लिए मजबूर करने के बजाय, इंजीनियर कॉलम को संरचना के अनुसार अनुकूलित कर सकते हैं। यह कोनों, दीवार चौराहों, क्रमबद्ध फर्श स्तरों, अनियमित योजनाओं और प्रतिबंधित स्थापना क्षेत्रों के लिए विशेष रूप से उपयोगी है।
जब एक स्तंभ को दीवार में एकीकृत किया जा सकता है, तो यह संरचनात्मक अनुमानों के कारण उपयोग योग्य फर्श क्षेत्र की मात्रा को कम कर सकता है। यह आवासीय भवनों, वाणिज्यिक स्थानों, सार्वजनिक सुविधाओं और पूर्वनिर्मित संरचनाओं में मूल्यवान हो सकता है जहां आंतरिक योजना दक्षता महत्वपूर्ण है।
विशेष आकार के कॉलम बीम, ब्रेसिज़ और अन्य संरचनात्मक सदस्यों के लिए कई कनेक्शन सतहें प्रदान कर सकते हैं। उदाहरण के लिए, एक क्रूसिफ़ॉर्म कॉन्फ़िगरेशन उन स्थितियों के लिए डिज़ाइन किया जा सकता है जहां संरचनात्मक सदस्य कई दिशाओं से एकत्रित होते हैं।
अंग की चौड़ाई, प्लेट की मोटाई और समग्र क्रॉस-सेक्शन को समायोजित करके, इंजीनियर संरचनात्मक सामग्री के वितरण को संशोधित कर सकते हैं और विभिन्न अक्षों के बारे में कठोरता को प्रभावित कर सकते हैं। यह आकार वाले स्तंभों को असामान्य ऊर्ध्वाधर, पार्श्व या विलक्षण लोडिंग स्थितियों वाली परियोजनाओं के लिए उपयोगी बनाता है।
डिलीवरी से पहले कई जटिल निर्माण गतिविधियाँ पूरी की जा सकती हैं। कटिंग, असेंबली, वेल्डिंग, स्ट्रेटनिंग, एंड मशीनिंग, प्लेट अटैचमेंट, निरीक्षण और सतह के उपचार को नियंत्रित विनिर्माण वातावरण में समन्वित किया जा सकता है। इससे निर्माण स्थल पर आवश्यक निर्माण की मात्रा कम हो सकती है।
सामग्री का चयन परियोजना की संरचनात्मक गणना, पर्यावरणीय स्थितियों, तापमान आवश्यकताओं और लागू मानकों के अनुरूप होना चाहिए। HAISHENG Q235B और Q355B को प्राथमिक सामग्री विकल्पों के रूप में सूचीबद्ध करता है, Q355NL और Q355GJ विशिष्ट निम्न-तापमान या उच्च-भूकंपीय आवश्यकताओं के लिए उपलब्ध हैं।
| पैरामीटर | विशिष्ट विशिष्टता |
|---|---|
| प्राथमिक सामग्री | Q235B, Q355B |
| विशेष सामग्री विकल्प | Q355NL, Q355GJ |
| प्लेट/अंग की मोटाई | डिज़ाइन के आधार पर लगभग 8-60 मिमी |
| एकल अंग की चौड़ाई | विन्यास के आधार पर लगभग 100-600 मिमी |
| विशिष्ट खंड लंबाई | 9 मीटर या 12 मीटर; अधिक ऊंचाई के लिए खंडित निर्माण |
| स्तम्भ सीधापन | ≤ एल/1000 |
| क्रॉस-सेक्शन आयामी विचलन | लगभग ±2-3 मिमी |
| बेस प्लेट की मोटाई | लगभग 16-60 मिमी |
| एंकर बोल्ट रेंज | डिजाइन के अनुसार M20-M64 |
संदर्भ के लिए, Q235B का उपयोग आमतौर पर मानक संरचनात्मक अनुप्रयोगों के लिए किया जाता है, जबकि Q355B उच्च उपज शक्ति प्रदान करता है और भारी भार, उच्च वृद्धि और मांग वाले संरचनात्मक अनुप्रयोगों के लिए उपयुक्त है। सामग्री चयन को हमेशा परियोजना की इंजीनियरिंग आवश्यकताओं और स्थानीय संरचनात्मक कोड के अनुसार सत्यापित किया जाना चाहिए।
संक्षारण संरक्षण के लिए, सतह की तैयारी और कोटिंग का चयन समान रूप से महत्वपूर्ण है। एक विशिष्ट प्रणाली में Sa2.5 तक शॉट ब्लास्टिंग और उसके बाद जिंक युक्त प्राइमर, मध्यवर्ती कोटिंग और टॉपकोट शामिल हो सकता है। तटीय अनुप्रयोगों जैसे अधिक आक्रामक वातावरणों के लिए, हॉट-डिप गैल्वनाइजिंग पर भी विचार किया जा सकता है।
परिशुद्धता विनिर्माण विशेष रूप से महत्वपूर्ण है क्योंकि गैर-मानक ज्यामिति अनियंत्रित निर्माण त्रुटियों के लिए कम जगह छोड़ती है। एक विशिष्ट विनिर्माण वर्कफ़्लो में निम्नलिखित चरण शामिल होते हैं:
महत्वपूर्ण संरचनात्मक जोड़ों के लिए, गैर-विनाशकारी परीक्षण को गुणवत्ता-नियंत्रण योजना में शामिल किया जा सकता है। HAISHENG लागू कॉन्फ़िगरेशन में प्रमुख बीम-कॉलम जोड़ों और प्राथमिक स्प्लिस वेल्ड के लिए ग्रेड I वेल्ड और 100% अल्ट्रासोनिक परीक्षण निर्दिष्ट करता है।
कस्टम ज्यामिति की बहुमुखी प्रतिभा इन स्तंभों को उन परियोजनाओं के लिए उपयुक्त बनाती है जहां मानक संरचनात्मक अनुभागों को एकीकृत करना मुश्किल होता है।
वे विशेष रूप से तब उपयोगी होते हैं जब संरचनात्मक आवश्यकताएं और वास्तुशिल्प आवश्यकताएं ओवरलैप होती हैं। स्तंभ को एक मानक वस्तु अनुभाग के रूप में मानने के बजाय, पूरे सदस्य को भवन की संरचनात्मक प्रणाली के हिस्से के रूप में डिजाइन किया जा सकता है।
| विशेषता | आकार का संरचनात्मक इस्पात स्तंभ | पारंपरिक एच-सेक्शन | गोलाकार खोखला अनुभाग |
|---|---|---|---|
| क्रॉस-सेक्शन लचीलापन | बहुत ऊँचा; अनुकूलित ज्यामिति | मानक ज्यामिति | मानक गोलाकार ज्यामिति |
| दीवार एकीकरण | चयनित लेआउट के लिए उत्कृष्ट | मध्यम | मध्यम |
| बहु-दिशात्मक कनेक्शन | एकाधिक कनेक्शन दिशाओं के लिए डिज़ाइन किया जा सकता है | प्राथमिक ऑर्थोगोनल अक्षों के लिए अधिक स्वाभाविक रूप से उपयुक्त | कनेक्शनों को अनुभाग के चारों ओर व्यवस्थित किया जा सकता है लेकिन इसके लिए विशेष विवरण की आवश्यकता हो सकती है |
| वास्तु अनुकूलता | उत्कृष्ट | मध्यम | अच्छा |
| परिवर्तनीय अनुभाग | उपलब्ध | अतिरिक्त निर्माण के बिना सीमित | संभव है लेकिन अनुकूलित निर्माण की आवश्यकता है |
| विशिष्ट उपयोग | जटिल और गैर-मानक संरचनाएँ | पारंपरिक स्टील फ्रेम | उजागर स्तंभ और विशेष संरचनात्मक अनुप्रयोग |
इस तुलना का मतलब यह नहीं है कि एक आकार का स्तंभ हमेशा श्रेष्ठ होता है। मानक अनुभाग अत्यधिक किफायती और प्रभावी रहते हैं जब उनकी ज्यामिति परियोजना से मेल खाती है। शेप्ड स्ट्रक्चरल स्टील कॉलम का मूल्य तब प्रकट होता है जब पारंपरिक प्रोफाइल अंतरिक्ष, कनेक्शन, वास्तुशिल्प रूप या संरचनात्मक प्रदर्शन में समझौता करते हैं।
चीन के निर्माता या आपूर्तिकर्ता की तलाश करने वाले ठेकेदारों, संरचनात्मक इंजीनियरों और खरीद टीमों के लिए, ऑर्डर देने से पहले कई कारकों की पुष्टि की जानी चाहिए।
एक विश्वसनीय निर्माता को कच्चे माल से तैयार घटक तक ट्रेसबिलिटी बनाए रखते हुए इंजीनियरिंग ड्राइंग को नियंत्रित निर्माण प्रक्रिया में अनुवाद करने में सक्षम होना चाहिए।
इसका मुख्य उद्देश्य एक लोड-असर कॉलम प्रदान करना है जो वास्तुशिल्प लेआउट, असामान्य कनेक्शन आवश्यकताओं, सीमित स्थान, विलक्षण लोडिंग, या जटिल संरचनात्मक ढांचे के अनुकूल हो सकता है जहां मानक कॉलम उपयुक्त नहीं हैं।
हाँ। क्रॉस-सेक्शन, आयाम, स्टील ग्रेड, प्लेट की मोटाई, ऊंचाई, कनेक्शन प्लेट, स्टिफ़नर, बेस प्लेट और सतह के उपचार को इंजीनियरिंग ड्राइंग और परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
Q235B और Q355B सामान्य विकल्प हैं। परियोजना की स्थितियों के आधार पर, विशिष्ट निम्न-तापमान या उच्च-भूकंपीय अनुप्रयोगों के लिए Q355NL या Q355GJ पर विचार किया जा सकता है।
उचित ढंग से इंजीनियर किए जाने पर इनका उपयोग ऊंची और भारी भार वाली संरचनाओं में किया जा सकता है। अंतिम डिज़ाइन को संरचनात्मक गणनाओं के माध्यम से सत्यापित किया जाना चाहिए और लागू बिल्डिंग कोड का अनुपालन करना चाहिए।
हाँ। पर्यावरण के आधार पर, सुरक्षात्मक विकल्पों में मल्टी-लेयर कोटिंग सिस्टम या हॉट-डिप गैल्वनाइजिंग शामिल हो सकते हैं। जोखिम की स्थितियों और परियोजना आवश्यकताओं के अनुसार उचित उपचार निर्दिष्ट किया जाना चाहिए।
उपयोगी जानकारी में संरचनात्मक चित्र, स्तंभ आयाम, क्रॉस-सेक्शन प्रकार, स्टील ग्रेड, मात्रा, आवश्यक लंबाई, कनेक्शन विवरण, सतह उपचार, निरीक्षण आवश्यकताएं, वितरण गंतव्य और लागू मानक शामिल हैं।
A आकार का संरचनात्मक इस्पात स्तंभजब पारंपरिक स्टील प्रोफाइल एक साथ संरचनात्मक, वास्तुशिल्प और अंतरिक्ष-उपयोग आवश्यकताओं को पूरा नहीं कर सकते हैं तो यह एक प्रभावी समाधान प्रदान करता है। एल-आकार के कोने वाले स्तंभों और टी-आकार के दीवार स्तंभों से लेकर क्रूसिफ़ॉर्म, बहुभुज, घुमावदार और चर-खंड विन्यास तक, अनुकूलित ज्यामिति परियोजना को एक मानक प्रोफ़ाइल के अनुकूल होने के लिए मजबूर करने के बजाय संरचनात्मक प्रणाली को परियोजना के अनुकूल बनाने की अनुमति देती है। एक भरोसेमंद चीन निर्माता और वन-स्टॉप स्टील संरचना आपूर्तिकर्ता की तलाश करने वाले खरीदारों के लिए, HAISHENG चित्र, सामग्री आवश्यकताओं, कनेक्शन विवरण, आयामी विनिर्देशों, निरीक्षण आवश्यकताओं और सतह-उपचार आवश्यकताओं के आधार पर अनुकूलित निर्माण प्रदान करता है। यदि आप एक गैर-मानक इस्पात संरचना परियोजना की योजना बना रहे हैं और आपको अनुकूलित कॉलम आयाम, तकनीकी परामर्श या परियोजना उद्धरण की आवश्यकता है,हमसे संपर्क करेंअपनी आवश्यकताओं पर चर्चा करने और एक उपयुक्त शेप्ड स्ट्रक्चरल स्टील कॉलम समाधान विकसित करने के लिए।
