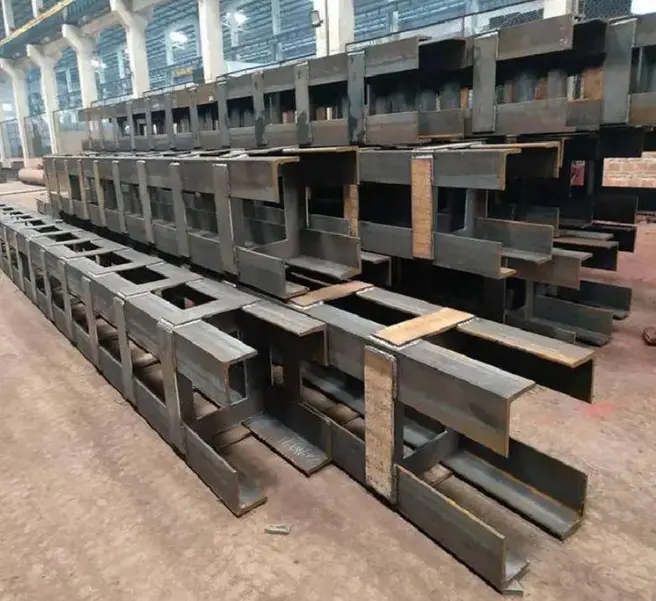

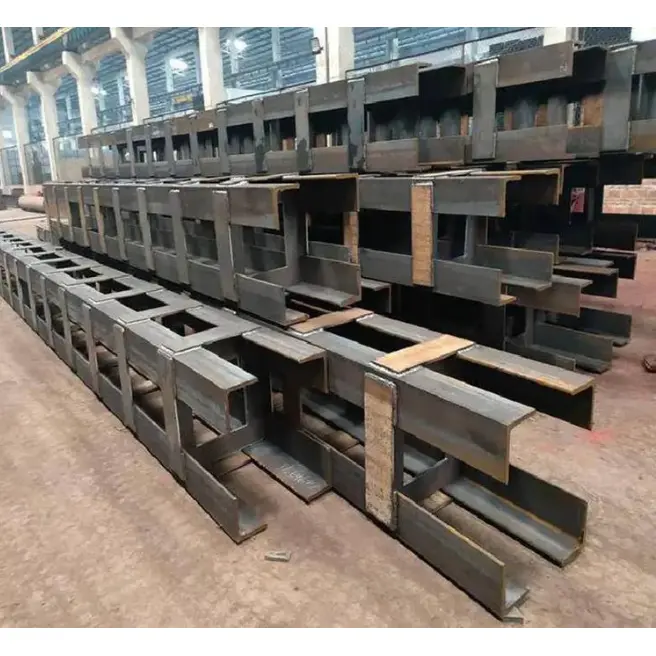

ये आकार के संरचनात्मक स्टील कॉलम निर्माण ब्लूप्रिंट, वास्तविक साइट लेआउट और विशिष्ट लोड-असर आवश्यकताओं के आधार पर बनाए गए हैं। कच्चे माल के रूप में राष्ट्रीय मानक संरचनात्मक स्टील अनुभागों और स्टील प्लेटों का उपयोग करते हुए, वे गैर-मानक, विशिष्ट आकार के लोड-असर कॉलम बनाने के लिए अनुकूलित प्रक्रियाओं की एक श्रृंखला से गुजरते हैं - जिसमें काटने, झुकने, स्प्लिसिंग और वेल्डिंग, सीधा करना, बेस प्लेटों और गस्सेट प्लेटों को जोड़ना, छेद मशीनिंग और जंग-रोधी सतह उपचार शामिल हैं।
1. मूल परिभाषा
शेप्ड स्ट्रक्चरल स्टील कॉलम एक क्रॉस-सेक्शन वाले ऊर्ध्वाधर लोड-असर वाले स्टील सदस्य को संदर्भित करता है जो मानक आयताकार, गोलाकार या पारंपरिक एच-बीम श्रेणियों के बाहर आता है। ये स्तंभ कई स्टील प्लेट तत्वों, संरचनात्मक अनुभागों और/या स्टील पाइपों को एक साथ वेल्डिंग करके निर्मित किए जाते हैं। इनका उपयोग मुख्य रूप से भवन के कोनों, छिपी हुई दीवार के स्तंभों, वास्तुशिल्प सुविधाओं, बड़े-स्पैन वाले स्थानों और आवासीय या सार्वजनिक भवन ढांचे जैसे अनुप्रयोगों में किया जाता है, जो वास्तुशिल्प स्थानिक और सौंदर्य संबंधी आवश्यकताओं के साथ संरचनात्मक भार-वहन आवश्यकताओं को संतुलित करते हैं।
2. सामान्य क्रॉस-सेक्शन वर्गीकरण
एल-आकार (कोने का स्तंभ): कोनों के निर्माण के लिए डिज़ाइन किया गया; दो तत्वों से बना; आंतरिक स्थान में उभरे बिना दीवारों के साथ बिल्कुल फिट बैठता है।
टी-आकार (एज कॉलम): दीवारों के बीच में या गलियारों के साथ उपयोग किया जाता है; तीन तत्वों से बना; संतुलित भार वितरण प्रदान करता है।
क्रूसिफ़ॉर्म (केंद्रीय स्तंभ): भवन के भीतर मुख्य स्तंभ के रूप में उपयोग किया जाता है; इसमें चार सममित तत्व हैं; उच्च पार्श्व भार प्रतिरोध और भूकंपीय प्रदर्शन प्रदान करता है।
ज़ेड-आकार, हीरे के आकार और बहु-तत्व जालीदार कॉलम: जटिल फर्श योजनाओं, बड़े स्पैन और ब्रैकट संरचनाओं के लिए डिज़ाइन किया गया।
समग्र आकार के कॉलम: टी-सेक्शन या एच-बीम के साथ चौकोर या गोल ट्यूबों को जोड़कर बनाए गए; ऊंचे-ऊंचे और भारी-भरकम अनुप्रयोगों के लिए एक मुख्यधारा विकल्प। ·वेरिएबल-सेक्शन / घुमावदार गैर-मानक कॉलम: वास्तुशिल्प मुखौटा स्टाइल और घुमावदार पर्दे की दीवारों के लिए डिज़ाइन किया गया; स्तंभ का व्यास या चौड़ाई लंबाई के साथ बदलती रहती है।
3. सामग्री और अनुप्रयोग
·प्राथमिक सामग्री: Q235B, Q355B (मानक परियोजनाएँ); निम्न-तापमान/उच्च-भूकंपीय अनुप्रयोग: Q355NL, Q355GJ।
·मुख्य विशेषताएं: पतले स्तंभ पैर, दीवारों के भीतर छिपे हुए, उच्च स्थान उपयोग, उच्च संयुक्त कठोरता और लचीली स्टाइल।
(I) कॉलम बॉडी
1. मुख्य पैर प्रोफाइल: चौकोर/गोलाकार खोखले खंड, टी-सेक्शन, एच-सेक्शन, या मोटी स्टील प्लेट, क्रॉस-सेक्शनल डिजाइन के आधार पर इकट्ठे और वेल्डेड; मानक पैर की मोटाई 8-50 मिमी; पैर की ऊंचाई-से-मोटाई अनुपात ≤ 4 (कोड सीमा)।
2. आंतरिक सख्त प्रणाली
ओट्रांसवर्स स्ट्रिफ़निंग रिंग्स/प्लेट्स: स्थानीय बकलिंग को रोकें; लोड डिज़ाइन द्वारा निर्धारित अंतर।
ऊर्ध्वाधर सख्त पसलियाँ: तनाव को वितरित करने के लिए मल्टी-लेग जंक्शनों और बीम-कॉलम संयुक्त क्षेत्रों पर केंद्रित।
3. खंडीय स्प्लिसिंग संरचना: खंडों में निर्मित अतिरिक्त-लंबे स्तंभ; परिधीय बट वेल्ड (ग्रेड I वेल्ड 100% अल्ट्रासोनिक परीक्षण के साथ); फैक्ट्री प्री-असेंबली और उसके बाद ऑन-साइट स्प्लिसिंग।
1.कॉलम बेस प्लेट (निचला सिरा): चौकोर या कस्टम आकार की स्टील प्लेट, 16-60 मिमी मोटी; कंक्रीट नींव पर फिक्सिंग के लिए एंकर बोल्ट (M20-M64), कठोर पसलियाँ और एंकर प्लेटें शामिल हैं।
2. कॉलम शीर्ष प्लेट / अंत प्लेट (शीर्ष अंत): फ्लैट अंत प्लेट, बेवेल्ड अंत प्लेट, या कस्टम निकला हुआ किनारा प्लेट; ऊपरी स्तर के कॉलम या स्टील बीम से कनेक्शन के लिए पूर्व-ड्रिल किए गए बोल्ट छेद या वेल्ड बेवेल की सुविधा है।
3.एंड कैप प्लेट: पानी और मलबे के प्रवेश को रोकने के लिए कॉलम के ऊपर और नीचे को सील कर देता है; पूर्ण सील के लिए पूरी तरह से वेल्डेड।
1. कॉर्बल्स / गसेट प्लेट्स: स्टील बीम, ट्रस या ब्रेसिंग सदस्यों को सहारा देने के लिए गैर-मानक कॉलम के किनारों पर वेल्डेड ब्रैकट कॉर्बल्स या कनेक्शन प्लेट्स। 2. कुंडलाकार या पार्श्व कनेक्शन प्लेटों को स्तंभ पैरों के बाहरी किनारों के साथ व्यवस्थित किया जाता है, जो बहु-दिशात्मक स्टील बीम कनेक्शन और पर्दे की दीवार फ्रेमिंग संलग्नक को समायोजित करते हैं।
3. कतरनी स्टड कंक्रीट से घिरे या कंक्रीट से भरे विशेष आकार के स्टील-ट्यूब कॉलम के लिए डिज़ाइन किए गए हैं, जो स्टील और कंक्रीट के बीच समग्र क्रिया को बढ़ाते हैं।
1. जंग हटाना: Sa2.5 ग्रेड तक पूर्ण-सतह शॉट ब्लास्टिंग या सैंडब्लास्टिंग।
2. कोटिंग प्रणाली
o मानक संक्षारण संरक्षण: एपॉक्सी जिंक-समृद्ध प्राइमर + इंटरमीडिएट कोट + टॉपकोट; कुल सूखी फिल्म मोटाई: 80-160 μm।
o उच्च-संक्षारण वातावरण (तटीय/रासायनिक): हॉट-डिप गैल्वनाइजिंग; जिंक कोटिंग की मोटाई ≥ 85 μm।
3. अग्नि सुरक्षा: अग्नि सुरक्षा आवश्यकताओं वाले क्षेत्रों में अग्नि प्रतिरोधी कोटिंग्स (पतली-फिल्म या मोटी-फिल्म प्रकार) का अनुप्रयोग।
· कनेक्शन बोल्ट: मानक बोल्ट और ग्रेड 8.8/10.9 उच्च शक्ति वाले बोल्ट (बीम-कॉलम जोड़ों के लिए)।
· वेल्डिंग उपभोग्य वस्तुएं: वेल्डिंग तार और इलेक्ट्रोड बेस मेटल के साथ संगत।
· पोजिशनिंग घटक, अस्थायी कनेक्शन प्लेटें, और लिफ्टिंग लग्स (कारखाने में पहले से स्थापित)।
1. कंक्रीट से भरे विशेष आकार के स्टील-ट्यूब कॉलम: कॉलम बॉडी में पूर्व-निर्मित ग्राउटिंग और एयर-वेंटिंग छेद होते हैं; C30/C40/C50 कंक्रीट की ऑन-साइट कास्टिंग से भार-वहन क्षमता में उल्लेखनीय वृद्धि होती है।
2. कंक्रीट से घिरा विशेष आकार का स्तंभ: अनुदैर्ध्य सुदृढीकरण और रकाब को स्तंभ के पैरों के बाहरी भाग पर व्यवस्थित किया जाता है, इसके बाद फॉर्मवर्क और कंक्रीट कास्टिंग की जाती है; अग्नि प्रतिरोध, अभेद्यता और बढ़ी हुई कठोरता प्रदान करता है।
3. जालीदार विशेष आकार का स्तंभ: बैटन प्लेटों या लेसिंग बार के साथ कई स्टील अनुभागों की असेंबली; हल्के और लंबी अवधि के अनुप्रयोगों के लिए डिज़ाइन किया गया।
1. विशेष आकार के स्टील कॉलम का मुख्य भाग (स्टिफ़नर, एंड प्लेट और लिफ्टिंग लग्स सहित);
2. बेस प्लेट, शीर्ष प्लेट, फ्लैंज प्लेट और संबंधित स्टिफ़नर;
3. एंकर बोल्ट, संरचनात्मक बोल्ट, और शिम प्लेटें;
4. कॉर्बल्स, कनेक्शन प्लेटें, और लग प्लेटें;
5. पूर्ण कोटिंग या गैल्वनीकरण के साथ तैयार घटक;
6. अनुरूपता के उत्पाद प्रमाण पत्र, सामग्री विनिर्देश, वेल्ड निरीक्षण रिपोर्ट और आयामी निरीक्षण रिकॉर्ड।
· क्रॉस-सेक्शन: गैर-मानक बहु-अंग समग्र अनुभाग; उभरे हुए कोनों के बिना दीवारों के साथ फ्लश फिट बैठता है; गोलाकार/वर्गाकार स्तंभों में मानक, ठोस क्रॉस-सेक्शन होते हैं।
· कॉन्फ़िगरेशन: बहु-दिशात्मक कनेक्शन प्लेटें और स्टिफ़नर के कई सेट विशेष आकार के स्तंभों पर मानक आते हैं; वृत्ताकार स्तंभ आमतौर पर सरल अंत प्लेटों और बेस प्लेटों का उपयोग करते हैं।
· अनुप्रयोग: विशेष आकार के स्तंभ संरचनात्मक भार वहन के साथ वास्तुशिल्प स्थानिक आवश्यकताओं को संतुलित करते हैं; गोलाकार स्तंभ अक्षीय भार वहन, मरोड़ प्रतिरोध और कम हवा प्रतिरोध को प्राथमिकता देते हैं।
1. लचीली ज्यामिति: आकार के संरचनात्मक इस्पात स्तंभों को किसी भी गैर-मानक आकार में अनुकूलित किया जा सकता है, जो जटिल वास्तुशिल्प संरचनाओं और कोने के स्थानों के साथ पूरी तरह से फिट होते हैं।
2. सटीक भार-वहन: संरचनाओं को विशेष कनेक्शन बिंदुओं पर विलक्षण लोडिंग, पार्श्व बलों और भार-वहन के लिए विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जाता है।
3. स्थानिक अनुकूलनशीलता: उन परिदृश्यों के लिए उपयुक्त जहां पारंपरिक कॉलम स्थापित नहीं किए जा सकते हैं, जैसे तंग स्थान, अजीब कोने और कंपित फर्श स्तर।
4. अखंड निर्माण: कारखाने में एकल इकाई के रूप में पूर्वनिर्मित, संरचनात्मक अखंडता, उच्च कठोरता और बेहतर स्थिरता सुनिश्चित करना।
5. ऑन-डिमांड अनुकूलन: सामग्री, आयाम, ऊंचाई और कनेक्शन सहायक उपकरण सभी को विशिष्ट ब्लूप्रिंट के अनुरूप बनाया जा सकता है।
6. बहुमुखी अनुप्रयोग: गैर-मानक कारखाने के ढांचे, नगरपालिका इस्पात संरचनाओं, मेजेनाइन निर्माण, उपकरण समर्थन और वास्तुशिल्प सुविधाओं के लिए विशेष स्तंभों के लिए आदर्श।
1. दीवार लेआउट के साथ संरेखित; कोई उभरे हुए आंतरिक स्तंभ नहीं। एल-आकार, टी-आकार और क्रूसिफ़ॉर्म कॉलम कतरनी दीवारों या दीवार के कोनों के खिलाफ एक साथ बैठते हैं, जिससे प्रयोग करने योग्य फर्श क्षेत्र का उपभोग करने वाले उभार समाप्त हो जाते हैं। इसके विपरीत, गोल ट्यूब, एच-बीम और चौकोर ट्यूब दीवार की सतह से बाहर निकलती हैं, जो फर्श योजनाओं और फर्नीचर प्लेसमेंट में हस्तक्षेप करती हैं; आवासीय और पूर्वनिर्मित सार्वजनिक भवनों के लिए आकार के स्तंभ पसंदीदा विकल्प हैं।
2. अनियमित वास्तुशिल्प रूपों को समायोजित करता है। घुमावदार, कोणीय, परिवर्तनशील-खंड और बहुभुज मिश्रित स्तंभ बनाने में सक्षम, आसानी से घुमावदार पर्दे की दीवारों, अद्वितीय अग्रभागों और कैंटिलीवर कोने संरचनाओं की सुविधा प्रदान करता है। मानक गोल, चौकोर और एच-बीम अनुभाग तय किए गए हैं, जिससे उन्हें कस्टम आकार में संशोधित करने की लागत बेहद अधिक हो गई है।
3. अनुकूलित स्थान उपयोग। समतुल्य भार-वहन क्षमता को बनाए रखते हुए दीवार के भीतर एम्बेडेड, ये कॉलम प्रयोग करने योग्य फर्श क्षेत्र को बचाते हैं - "सामान्य क्षेत्र" आवंटन (साझा स्थान अनुपात) को कम करने में रियल एस्टेट डेवलपर्स के लिए एक विशिष्ट लाभ प्रदान करते हैं।
1. बहु-दिशात्मक लोड साझाकरण। क्रूसिफ़ॉर्म लेआउट के साथ संगत जहां कई बीम एकत्रित होते हैं और बहु-अंग मिश्रित क्रॉस-सेक्शन के साथ; प्राथमिक बीम, द्वितीयक बीम और विकर्ण ब्रेसिज़ चारों तरफ से जुड़ सकते हैं। बीम-कॉलम जोड़ों पर भार वहन करने का प्रदर्शन साधारण गोल या चौकोर स्तंभों की तुलना में बेहतर होता है। जबकि गोल ट्यूब 360° बीम कनेक्शन की अनुमति देते हैं, उन्हें आंतरिक दीवारों के भीतर एम्बेड करना मुश्किल होता है; एच-बीम दो ऑर्थोगोनल कनेक्शन दिशाओं (मजबूत और कमजोर अक्ष) तक सीमित हैं।
2. मजबूत भूकंपीय अखंडता: घने आंतरिक स्टिफ़नर के साथ एक बहु-अंग मिश्रित स्टील प्लेट डिजाइन की सुविधा है। जब इसे कास्ट-इन-प्लेस या प्रीकास्ट कंक्रीट के साथ जोड़ा जाता है, तो यह एक एकीकृत स्टील-कंक्रीट संरचना बनाता है जो उच्च पार्श्व कठोरता और उत्कृष्ट कतरनी प्रतिरोध प्रदान करता है - जो उच्च-भूकंपीय-तीव्रता वाले क्षेत्रों में विशिष्ट लाभ प्रदान करता है।
3. लचीला क्रॉस-सेक्शन और दीवार की मोटाई: स्तंभ की ऊंचाई के साथ अलग-अलग ऊर्ध्वाधर भार के आधार पर संरचनात्मक प्रदर्शन को अनुकूलित करने के लिए प्लेट की मोटाई या अंग की चौड़ाई में स्थानीय समायोजन की अनुमति देता है; इसके विपरीत, गोलाकार या चौकोर खोखले खंडों को व्यास बदलने के लिए पूरे सदस्य को बदलने की आवश्यकता होती है, जिसके परिणामस्वरूप उच्च संशोधन लागत आती है।
1. प्रीफैब्रिकेटेड और कास्ट-इन-प्लेस सिस्टम के साथ निर्बाध एकीकरण: कॉलम के अंगों को दीवारों के भीतर एम्बेड किया जा सकता है, जिसमें रीबार या कतरनी स्टड पहले से स्थापित होते हैं, जिससे समग्र कॉलम बनाने के लिए सीधे कंक्रीट डालना संभव हो जाता है। यह पारंपरिक स्टील कॉलम सिस्टम (जैसे कंक्रीट से भरे स्टील ट्यूब या स्टील-प्रबलित कंक्रीट) की तुलना में कहीं अधिक बहुमुखी प्रतिभा प्रदान करता है।
2. ऑन-डिमांड कनेक्शन विवरण: लग प्लेट्स और कॉर्बल्स को बिल्कुल वहीं वेल्ड किया जा सकता है जहां बीम कनेक्ट होते हैं, कॉलम के क्रॉस-सेक्शनल आकार से बाधित हुए बिना; गोलाकार या चौकोर अनुभागों को अधिक जटिल प्रसंस्करण की आवश्यकता होती है, जैसे क्लैंपिंग कॉलर स्थापित करना या छेद काटना।
3. लचीला विभाजन: अलग-अलग फर्श भार को समायोजित करने के लिए उच्च और निम्न स्तरों के बीच आसान व्यास संक्रमण की सुविधा प्रदान करता है; पूरे स्तंभ के लिए प्राथमिक सामग्री विनिर्देशों को बदलने की आवश्यकता के बिना क्रॉस-सेक्शनल आयामों को फर्श-दर-फर्श समायोजित किया जा सकता है।
1. छिपी हुई संरचना: स्तंभ दीवार के भीतर छिपा हुआ है, जिसके परिणामस्वरूप बिना किसी उजागर स्टीलवर्क के एक साफ बाहरी मुखौटा मिलता है; वृत्ताकार और वर्गाकार स्तंभ आमतौर पर उजागर होते हैं - अक्सर परिदृश्य सुविधाओं या स्टेडियमों में उपयोग किए जाते हैं - और इन्हें छुपाया नहीं जा सकता है।
2. कोनों और अद्वितीय ज्यामिति के लिए बेजोड़: कोनों, हल्के किनारों और अनियमित सीढ़ी वाले स्थानों के निर्माण के लिए आदर्श जहां केवल एल-आकार के कॉलम लेआउट में फिट होते हैं; पारंपरिक स्तंभ प्रकार अक्सर इन कॉन्फ़िगरेशन के लिए अनुपयुक्त होते हैं।
ताकत
आवासीय और पूर्वनिर्मित कतरनी दीवार परियोजनाएं: सिविल कार्यों (पलस्तर और माध्यमिक संरचनात्मक तत्वों) पर श्रम और सामग्री की बचत होती है, जिसके परिणामस्वरूप कुल लागत कम होती है; जटिल आकृतियों के लिए महंगी कस्टम क्लैडिंग या सजावटी आवरण की आवश्यकता समाप्त हो जाती है।
कमजोरियों
स्टैंडअलोन आउटडोर कॉलम या बड़े-स्पैन वाले खुले स्थान: सामग्री और निर्माण की लागत गोलाकार खोखले खंडों की तुलना में अधिक है, जो इन विशिष्ट अनुप्रयोगों में उन्हें कम किफायती बनाती है।

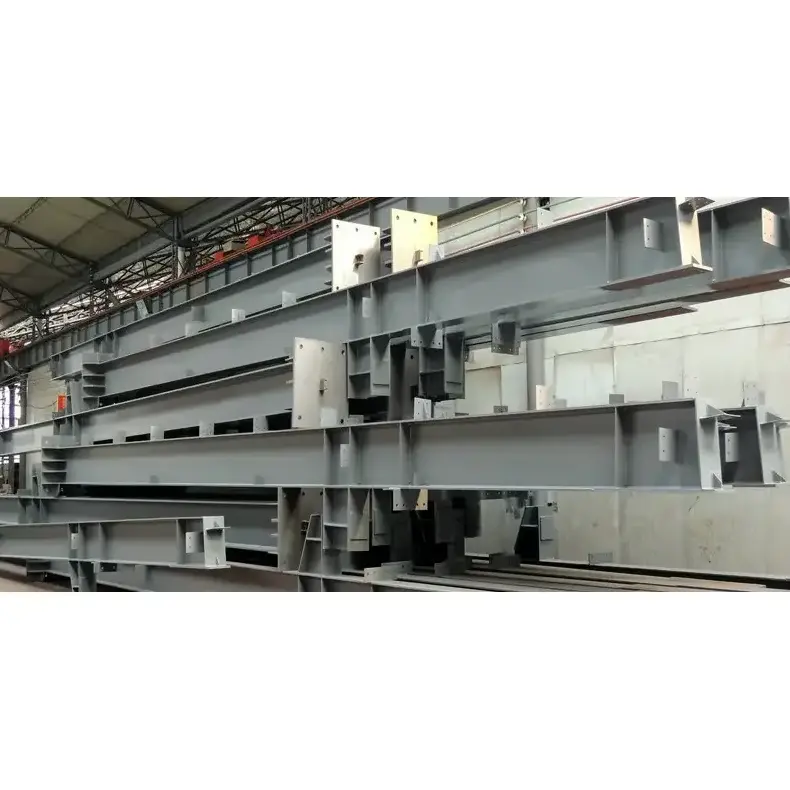

· एच-सेक्शन स्टील कॉलम: मानक ढांचे, ओपन-प्लान औद्योगिक संयंत्र;

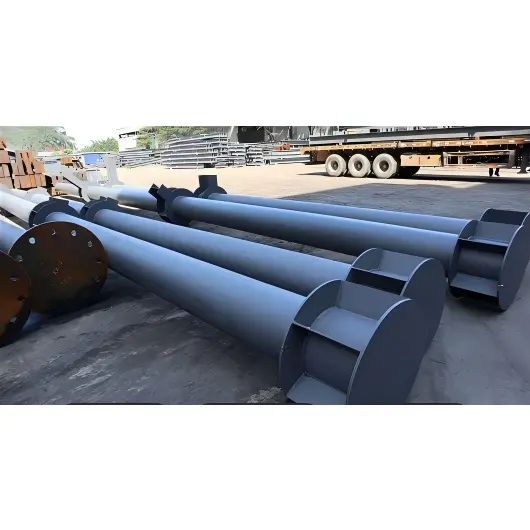

· वृत्ताकार खोखला खंड (सीएचएस) स्तंभ: बड़े विस्तार वाले स्थान, ऊंचे स्तंभ, बाहरी परिदृश्य संरचनाएं;
· वर्गाकार खोखला खंड (एसएचएस) कॉलम: नियमित छोटे पैमाने के ढांचे, सरल समर्थन;
· कस्टम-आकार के स्टील कॉलम: पूर्वनिर्मित आवासीय इकाइयां, कतरनी दीवार संरचनाएं, अनियमित वास्तुशिल्प डिजाइन, छिपे हुए कोने वाले कॉलम।
1. प्लेट डिलीवरी पर सामग्री की गुणवत्ता सत्यापित करें; Q235B/Q355B स्टील प्लेटों को समतल और समतल करें।
2. सीएनसी फ्लेम या प्लाज़्मा कटिंग मशीनों का उपयोग करके घटकों (मुख्य/द्वितीयक फ़्लैंज प्लेट, स्टिफ़नर, बेस प्लेट, कनेक्शन प्लेट) को विकसित आयामों में काटें; एक साथ एज बेवलिंग करें।
3. वेल्ड सिकुड़न की अनुमति दें; अनियमित या गैर-मानक भागों के लेआउट और कटिंग के लिए टेम्पलेट का उपयोग करें।
गड़गड़ाहट को दूर करने के लिए छोटे भागों (स्टिफ़नर, कनेक्शन प्लेट) के किनारों और कोनों को पीसें; एम्बेडेड कतरनी स्टड की आवश्यकता वाले भागों पर लेआउट लाइनें चिह्नित करें।
1. विशेष असेंबली जिग्स/फिक्स्चर स्थापित करें; क्रॉस-सेक्शन प्रकार (एल, टी, क्रूसिफ़ॉर्म, या बहुभुज) के आधार पर पोजिशनिंग डेटाम स्थापित करें।
2. मुख्य निकला हुआ किनारा प्लेटों को रखें और क्लैंप से सुरक्षित करें; निकला हुआ किनारा रिक्ति, ऊर्ध्वाधरता और क्रॉस-अनुभागीय आयामों को नियंत्रित करें।
3. आंतरिक अनुप्रस्थ स्टिफ़नर और ऊर्ध्वाधर पसलियों को परतों में गुहा में स्थापित करें; टैक वेल्ड के साथ अस्थायी रूप से सुरक्षित करें।
खंडों में चर-खंड अनियमित स्तंभों को इकट्ठा करें; संक्रमण अनुभागों (अलग-अलग चौड़ाई) को अलग-अलग पूर्व-इकट्ठा करें।
1. जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू) या सीओ2 गैस-शील्ड वेल्डिंग का उपयोग करके मुख्य सीम पर पूर्ण-प्रवेश मल्टी-पास वेल्डिंग करें।
2. आंतरिक संलग्न पसलियों के लिए इलेक्ट्रोस्लैग वेल्डिंग को प्राथमिकता दें।
3. बीम-कॉलम कनेक्शन क्षेत्रों में वेल्ड को ग्रेड I के रूप में वर्गीकृत करें; बाद के गैर-विनाशकारी परीक्षण (एनडीटी) के लिए पूर्ण वेल्ड को चिह्नित करें।
फ्लेम हीटिंग और मैकेनिकल टूलींग के संयोजन का उपयोग करके वेल्डिंग-प्रेरित घुमाव और पार्श्व झुकाव को सही करें; नियंत्रण स्तंभ सीधापन और क्रॉस-अनुभागीय ज्यामितीय सहनशीलता; वेल्डिंग तनाव के कारण होने वाली विकृति को खत्म करें।
समतलता और लंबवतता सुनिश्चित करने के लिए फेस मिलिंग या फ़्लोर-टाइप बोरिंग-मिलिंग का उपयोग करके कॉलम के दोनों सिरों को मशीन करें; निकला हुआ किनारा से जुड़े कॉलम, मशीन बोल्ट छेद और स्पिगोट जोड़ों (रैबेट्स) के लिए। सातवीं. अटैचमेंट असेंबली और वेल्डिंग
1. कॉलम शाफ्ट में कस्टम-आकार की बेस प्लेट और शीर्ष प्लेट को इकट्ठा और वेल्ड करें; बेस प्लेटों से मेल खाने वाले स्टिफ़नर को पूरी तरह से वेल्ड करें।
2. ड्राइंग निर्देशांक के अनुसार प्राथमिक और माध्यमिक बीम के लिए बाहरी कॉर्बल्स, लग प्लेट्स और कनेक्शन प्लेटों की स्थिति और वेल्ड करें।
3. शॉप-वेल्ड लिफ्टिंग लग्स।
उच्च शक्ति वाले बोल्ट और एंकर बोल्ट के लिए छेद ड्रिल करने के लिए सीएनसी ड्रिलिंग मशीनों का उपयोग करें, यह सुनिश्चित करते हुए कि छेद की सटीकता मानकों को पूरा करती है।
ग्रेड I वेल्ड पर 100% अल्ट्रासोनिक परीक्षण (यूटी) करें; विनिर्देशों के अनुसार ग्रेड II वेल्ड पर नमूना निरीक्षण करना; किसी भी गैर-अनुपालक वेल्ड पर दोबारा काम करें और उसका दोबारा निरीक्षण करें।
Sa2.5 ग्रेड तक समग्र शॉट ब्लास्टिंग करें; मानक एपॉक्सी जिंक-समृद्ध प्राइमर, मध्यवर्ती कोट और टॉपकोट लागू करें; निर्दिष्ट अग्नि-सुरक्षा क्षेत्रों में अग्निरोधी कोटिंग लागू करें; जहां पर्यावरणीय परिस्थितियों की आवश्यकता हो वहां हॉट-डिप गैल्वनाइजिंग लागू करें।
घटकों को अक्ष संख्या, फर्श स्तर और स्थापना अभिविन्यास के साथ चिह्नित करें; आयामों, वेल्ड और संक्षारण सुरक्षा का व्यापक निरीक्षण करना; शिपमेंट के लिए गुणवत्ता आश्वासन दस्तावेज़ और पैकेज जारी करें।
1. घुमावदार चर-खंड आकार के स्तंभ: झुकने वाले जिग्स का उपयोग करके घुमावदार प्लेटें बनाएं; अंतिम क्लोजर वेल्डिंग से पहले खंडों में ट्रायल असेंबली करें।
2. स्टील-प्रबलित कंक्रीट के आकार के कॉलम: कॉलम के बाहरी हिस्से पर कतरनी स्टड पहले से स्थापित करें; ग्राउटिंग और एयर वेंटिंग के लिए आरक्षित छेद।
3. बहु-सदस्यीय जालीदार आकार के स्तंभ: मुख्य सदस्यों को खंडों में बैटन प्लेटों या लेसिंग बार के साथ इकट्ठा करें; ऑन-साइट असेंबली के लिए खंडों में भेजें।
1. सीएचएस कॉलम: प्लेट रोलिंग के बाद परिधीय सीम वेल्डिंग; आकार के स्तंभ: कई प्लेटों का संयोजन, जिग-आधारित आकार देना, और कई कठोर पसलियाँ।
2. सीएचएस कॉलम: सरल अंत-चेहरा मोड़; आकार वाले स्तंभ: कई अनियमित अंत चेहरों के लिए व्यापक अंत-फेस मिलिंग की आवश्यकता होती है।
1. सामान्य क्रॉस-सेक्शन आकार: एल-आकार, टी-आकार, क्रूसिफ़ॉर्म, बहुभुज मिश्रित, और चर-अनुभागीय घुमावदार स्तंभ; निकला हुआ किनारा/वेब प्लेट की मोटाई: 8-60 मिमी; एकल-अंग की चौड़ाई: 100-600 मिमी।
2. तैयार उत्पाद सहनशीलता
· कॉलम सीधापन: ≤L/1000;
· क्रॉस-सेक्शन आयामी विचलन: ±2-3 मिमी;
· अंत-चेहरे की लंबवतता: अंग की मोटाई का ≤1/10।
3. एकल-खंड लंबाई: मानक 9 मीटर/12 मीटर; अतिरिक्त-ऊँचे स्तंभों के लिए खंडित स्प्लिसिंग का उपयोग किया जाता है।
मुख्यधारा की सामग्री: Q235B, Q355B।
|
श्रेणी |
नम्य होने की क्षमता |
तन्यता ताकत |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235MPa |
375 ~ 500 एमपीए |
ईंट-कंक्रीट आवासीय भवनों, कम ऊंचाई वाले फ़्रेमों के लिए एंबेडेड हिस्से |
|
Q355B |
≥355MPa |
470 ~ 630 एमपीए |
ऊँची-ऊँची इमारतें, भूकंप-रोधी इमारतें, भारी-भरकम ढाँचे |
नोट: योग्य निम्न-तापमान प्रभाव प्रदर्शन के साथ कम-तापमान वाली परियोजनाओं के लिए Q355NL की अनुशंसा की जाती है।
1. कठोरता विशेषताएँ: बहु-अंग समग्र अनुभाग; एक्स और वाई दिशाओं में जड़ता के क्षणों को अंग की चौड़ाई और प्लेट की मोटाई को अलग-अलग करके लचीले ढंग से समायोजित किया जा सकता है; मानक वर्ग खोखले खंड (एसएचएस) या एच-बीम की तुलना में बेहतर पार्श्व और कतरनी प्रतिरोध; कतरनी दीवारों के साथ एकीकरण के लिए उपयुक्त।
2. भूकंपीय प्रदर्शन: आंतरिक अनुदैर्ध्य और अनुप्रस्थ सख्त पसलियाँ; उच्च संयुक्त कठोरता; उच्च भूकंपीय तीव्रता वाले क्षेत्रों के लिए अत्यधिक उपयुक्त; स्टील-प्रबलित कंक्रीट कॉलम बनाने के लिए कंक्रीट में लपेटा जा सकता है, जो भार-वहन क्षमता को दोगुना से अधिक कर देता है।
3. अनुकूलनशीलता: दीवार की मोटाई और अंग की चौड़ाई में स्थानीय भिन्नता की अनुमति देता है; क्रॉस-सेक्शन को आवश्यकतानुसार कॉलम की ऊंचाई के साथ समायोजित किया जा सकता है; ऊपरी मंजिलों पर भारी भार और निचली मंजिलों पर हल्के भार वाली संरचनाओं के लिए महत्वपूर्ण आर्थिक लाभ प्रदान करता है।
4. हवा प्रतिरोध: दीवारों में एम्बेडेड होने पर कोई जोखिम नहीं (हवा का भार नगण्य); खुले गैर-मानक स्तंभों के लिए, हवा का प्रतिरोध गोलाकार ट्यूबों की तुलना में अधिक है, लेकिन एच-बीम की तुलना में कम है।
1. बीम-कॉलम जोड़ और प्राथमिक स्प्लिस वेल्ड: ग्रेड I वेल्ड; 100% अल्ट्रासोनिक परीक्षण (यूटी)।
2. माध्यमिक रिब वेल्ड: ग्रेड II वेल्ड; यूटी के माध्यम से 20% यादृच्छिक निरीक्षण; वेल्ड यांत्रिक गुण आधार धातु से मेल खाते हैं या उससे अधिक हैं।
1. जंग हटाने का ग्रेड: समग्र शॉट ब्लास्टिंग Sa2.5 तक;
2. मानक कोटिंग: एपॉक्सी जिंक-समृद्ध प्राइमर + एपॉक्सी माइकेशियस आयरन ऑक्साइड इंटरमीडिएट कोट + टॉपकोट; कुल सूखी फिल्म मोटाई: 80-160 μm;
3. तटीय संक्षारणरोधी: हॉट-डिप गैल्वनाइजिंग ≥85 μm;
4. अग्निरोधी: संगत पतली-फिल्म या मोटी-फिल्म इंट्यूसेंट अग्निरोधी कोटिंग्स का उपयोग करके 1-3 घंटे की अग्नि प्रतिरोध रेटिंग।
1. कॉलम बेस प्लेट: M20-M64 एंकर बोल्ट के साथ कस्टम-आकार की प्लेट (16-60 मिमी मोटी);
2. बीम-टू-कॉलम कनेक्शन: ग्रेड 8.8/10.9 उच्च शक्ति वाले बोल्ट;
3. स्टील-कंक्रीट मिश्रित स्तंभ: स्टील और कंक्रीट के बीच बंधन की ताकत बढ़ाने के लिए स्तंभ के बाहरी हिस्से में Φ19 कतरनी स्टड वेल्ड किए गए हैं।
कंक्रीट का घेरा (आंतरिक/बाहरी): आमतौर पर C30, C40, या C50 ग्रेड; कॉलम बॉडी में पूर्व-निर्मित ग्राउटिंग और एयर-वेंटिंग छेद शामिल हैं।
· गोलाकार खोखला खंड (सीएचएस) स्तंभ: आइसोट्रोपिक गुण, कम हवा प्रतिरोध, लंबे समय तक उजागर संरचनाओं के लिए उपयुक्त;
· एच-सेक्शन स्टील: विशिष्ट मजबूत और कमजोर अक्ष, औद्योगिक कारखाने के फ्रेम के लिए मानक;
· आकार का संरचनात्मक इस्पात स्तंभ: लचीला क्रॉस-सेक्शन, दीवारों के भीतर छुपाने योग्य, समायोज्य द्विदिश कठोरता, पूर्वनिर्मित आवासीय निर्माण के लिए विशेष।
