एक गोलाकार खोखला स्टील पाइप कॉलम संरचनात्मक प्रदर्शन और निर्माण क्षमता में कैसे सुधार कर सकता है

हैशेंगइंजीनियरी प्रदान करता हैगोलाकार खोखला स्टील पाइप कॉलमइस्पात भवनों, औद्योगिक सुविधाओं, स्टेडियमों, पैदल मार्गों, पुलों, छतरियों और पूर्वनिर्मित संरचनाओं के लिए समाधान। Q235B या Q355B संरचनात्मक स्टील से निर्मित, ये कॉलम संरचनात्मक अनुप्रयोगों की मांग के लिए लचीले कनेक्शन और संक्षारण-संरक्षण विकल्पों के साथ एक गोलाकार लोड-असर प्रोफ़ाइल को जोड़ते हैं।

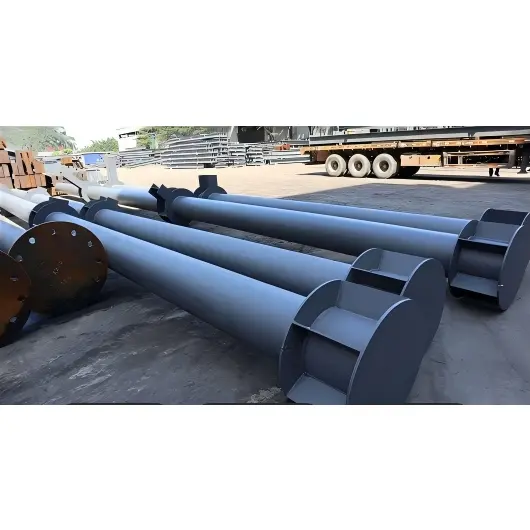

एक गोलाकार खोखला स्टील पाइप कॉलम एक ऊर्ध्वाधर संरचनात्मक सदस्य है जिसे अधिरचना से इसकी नींव तक भार स्थानांतरित करने के लिए डिज़ाइन किया गया है। इसका खोखला गोलाकार खंड संतुलित भार वितरण, मजबूत अक्षीय संपीड़न प्रदर्शन, मरोड़ प्रतिरोध और अपेक्षाकृत कम हवा प्रतिरोध प्रदान करता है। परियोजना की आवश्यकताओं के आधार पर, कॉलम को सीमलेस या वेल्डेड स्टील पाइप से उत्पादित किया जा सकता है और बेस प्लेट, स्टिफ़नर, कनेक्शन प्लेट, फ्लैंज, लिफ्टिंग सहायक उपकरण और सुरक्षात्मक कोटिंग्स के साथ अनुकूलित किया जा सकता है। यह लेख उनके निर्माण, मुख्य विशिष्टताओं, विनिर्माण प्रक्रिया, फायदे, अनुप्रयोगों और चयन संबंधी विचारों के बारे में बताता है।

विषयसूची

1. गोलाकार खोखला स्टील पाइप कॉलम क्या है?
2. एक गोलाकार खोखले स्टील पाइप कॉलम को कैसे कॉन्फ़िगर किया जाता है?
3. मुख्य संरचनात्मक लाभ क्या हैं?
4. खरीदारों को किन विशिष्टताओं का मूल्यांकन करना चाहिए?
5. गोलाकार खोखले स्टील पाइप कॉलम कैसे निर्मित होते हैं?
6. गोलाकार खोखले स्टील पाइप कॉलम का उपयोग कहाँ किया जाता है?
7. इसकी तुलना अन्य स्टील कॉलम से कैसे की जाती है?
8. खरीदारों को सही कॉलम का चयन कैसे करना चाहिए?
9. अक्सर पूछे जाने वाले प्रश्नों
10. एक पेशेवर निर्माता के साथ काम क्यों करें?

गोलाकार खोखला स्टील पाइप कॉलम क्या है?

एक गोलाकार खोखला स्टील पाइप कॉलम एक ऊर्ध्वाधर भार वहन करने वाला संरचनात्मक घटक है जिसमें एक खोखला बेलनाकार क्रॉस-सेक्शन होता है। यह आमतौर पर कार्बन स्ट्रक्चरल स्टील या लो-अलॉय स्टील से निर्मित होता है और इसे सीमलेस पाइप या रोल्ड-एंड-वेल्डेड पाइप के रूप में उत्पादित किया जा सकता है।

एक ठोस इस्पात स्तंभ के विपरीत, खोखला विन्यास एक मजबूत संरचनात्मक प्रोफ़ाइल बनाए रखते हुए अनावश्यक सामग्री को कम करता है। गोलाकार ज्यामिति परिधि के चारों ओर तनाव वितरित करती है और लोडिंग दिशा की परवाह किए बिना लगातार प्रतिरोध प्रदान करती है। यह डिज़ाइन को विशेष रूप से उपयोगी बनाता है जहां स्तंभ संयुक्त अक्षीय संपीड़न, झुकने, मरोड़, हवा के भार या विलक्षण बलों का अनुभव कर सकते हैं।

एक विशिष्ट विशिष्टता को इस प्रकार व्यक्त किया जाता हैφD × t × L, जहां D बाहरी व्यास का प्रतिनिधित्व करता है, t दीवार की मोटाई का प्रतिनिधित्व करता है, और L स्तंभ की लंबाई का प्रतिनिधित्व करता है। उदाहरण के लिए, φ219 × 8 × 6000 219 मिमी बाहरी व्यास, 8 मिमी दीवार की मोटाई और 6 मीटर लंबाई को इंगित करता है।

एक गोलाकार खोखले स्टील पाइप कॉलम को कैसे कॉन्फ़िगर किया जाता है?

एक संरचनात्मक पाइप कॉलम एक स्टील ट्यूब से कहीं अधिक होता है। कई परियोजनाओं के लिए, संपूर्ण असेंबली में कनेक्शन और सुदृढीकरण घटक शामिल होते हैं जो स्तंभ को नींव, बीम, छत प्रणाली और अन्य संरचनात्मक सदस्यों के साथ एकीकृत करने की अनुमति देते हैं।

• स्तंभ का मुख्य भाग:प्राथमिक गोलाकार स्टील पाइप का चयन व्यास, दीवार की मोटाई, लंबाई, सामग्री ग्रेड और डिज़ाइन भार के अनुसार किया जाता है।
• बेस प्लेट:एक वेल्डेड स्टील प्लेट जो कॉलम लोड को एंकर बोल्ट के माध्यम से नींव में स्थानांतरित करती है।
• स्टिफ़नर प्लेट या रिंग:सुदृढीकरण का उपयोग वहां किया जाता है जहां उच्च भार या स्थानीय बकलिंग प्रतिरोध की आवश्यकता होती है।
• शीर्ष प्लेट या निकला हुआ किनारा:बीम, ट्रस, ऊपरी कॉलम या अन्य संरचनात्मक घटकों के लिए एक कनेक्शन बिंदु प्रदान करता है।
• कनेक्शन प्लेटें और कॉर्बल्स:बीम-टू-कॉलम या पाइप-टू-पाइप कनेक्शन की सुविधा प्रदान करें।
• उच्च शक्ति वाले बोल्ट:इंजीनियरिंग डिज़ाइन द्वारा निर्दिष्ट जहां बोल्टेड संरचनात्मक कनेक्शन के लिए उपयोग किया जाता है।
• सुरक्षात्मक कोटिंग:प्राइमर, इंटरमीडिएट और टॉपकोट सिस्टम या गैल्वनाइजिंग को पर्यावरणीय परिस्थितियों के अनुसार लागू किया जा सकता है।

अतिरिक्त-लंबी संरचनाओं के लिए, अलग-अलग वर्गों को वेल्डेड, निकला हुआ किनारा, या अन्य इंजीनियर स्प्लिस कॉन्फ़िगरेशन के माध्यम से भी जोड़ा जा सकता है।

मुख्य संरचनात्मक लाभ क्या हैं?

संतुलित भार वितरण

वृत्ताकार क्रॉस-सेक्शन में कोई पारंपरिक मजबूत और कमजोर धुरी नहीं है। इसकी ज्यामिति ट्यूब के चारों ओर तनाव वितरित करती है, जिससे यह विभिन्न दिशाओं से भार के संपर्क में आने वाली संरचनाओं के लिए उपयुक्त हो जाती है।

मजबूत संपीड़न और मरोड़ वाला प्रदर्शन

पर्याप्त अक्षीय भार क्षमता और मरोड़ वाले प्रभावों के प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए अक्सर पाइप कॉलम का चयन किया जाता है। बंद खोखला अनुभाग उपयोगी संरचनात्मक दक्षता भी प्रदान करता है जहां स्थिरता और बहु-दिशात्मक लोडिंग महत्वपूर्ण हैं।

हवा का जोखिम कम होना

सुव्यवस्थित बेलनाकार प्रोफ़ाइल कोणीय संरचनात्मक प्रोफाइल की तुलना में वायुगतिकीय प्रतिरोध को कम कर सकती है। यह विशेषता छतरियों, वॉकवे, टावरों, स्टेडियम संरचनाओं और अन्य बाहरी प्रतिष्ठानों में खुले स्तंभों के लिए मूल्यवान हो सकती है।

कुशल स्थापना

कुछ भारी संरचनात्मक विकल्पों की तुलना में, खोखले स्टील कॉलम एक कुशल ताकत-से-वजन संबंध प्रदान कर सकते हैं। बेस प्लेटों, कनेक्शन घटकों, छेदों और सुरक्षात्मक कोटिंग्स के कारखाने के निर्माण से निर्माण स्थल पर आवश्यक प्रसंस्करण की मात्रा भी कम हो सकती है।

वास्तुशिल्प लचीलापन

चिकनी बेलनाकार उपस्थिति अच्छी तरह से काम करती है जब संरचनात्मक घटक जानबूझकर दिखाई देते हैं। इसलिए गोलाकार स्तंभ वाणिज्यिक भवनों, सार्वजनिक सुविधाओं, परिदृश्य संरचनाओं और आधुनिक औद्योगिक परियोजनाओं में संरचनात्मक और वास्तुशिल्प कार्यों को जोड़ सकते हैं।

खरीदारों को किन विशिष्टताओं का मूल्यांकन करना चाहिए?

एक संरचनात्मक स्तंभ का चयन केवल पाइप व्यास का चयन करने के बजाय इंजीनियरिंग आवश्यकताओं से शुरू होना चाहिए। सामग्री ग्रेड, दीवार की मोटाई, लंबाई, कनेक्शन कॉन्फ़िगरेशन, लोडिंग की स्थिति, निर्माण सहनशीलता और संक्षारण वातावरण सभी अंतिम विनिर्देश को प्रभावित करते हैं।

उदाहरण के लिए, HAISHENG की उत्पाद जानकारी Q235B और Q355B को मुख्यधारा सामग्री ग्रेड के रूप में पहचानती है और φD × t × L प्रारूप में पाइप आयाम प्रदान करती है। वास्तविक संरचनात्मक आयाम हमेशा परियोजना गणना और लागू डिज़ाइन मानकों से निर्धारित किए जाने चाहिए।

गोलाकार खोखले स्टील पाइप कॉलम कैसे निर्मित होते हैं?

व्यावसायिक निर्माण स्टील पाइप या प्लेट को परिवहन और स्थापना के लिए तैयार एक तैयार संरचनात्मक असेंबली में परिवर्तित करता है। एक नियंत्रित उत्पादन प्रक्रिया आयामी सटीकता, वेल्ड गुणवत्ता, सीधापन और सतह सुरक्षा बनाए रखने में मदद करती है।

1. कच्चे माल का निरीक्षण:स्टील ग्रेड, आयाम, सतह की स्थिति और प्रासंगिक सामग्री दस्तावेज़ीकरण की जाँच की जाती है।
2. काटना:पाइप या स्टील प्लेट को आवश्यक कॉलम लंबाई और निर्माण चित्र के अनुसार काटा जाता है।
3. गठन:वेल्डिंग के बाद स्टील प्लेट को बेलनाकार आकार में रोल करके बड़े व्यास वाले वेल्डेड कॉलम का उत्पादन किया जा सकता है।
4. अंतिम तैयारी:आवश्यक कनेक्शन ज्यामिति प्राप्त करने के लिए कॉलम के सिरों को मशीनीकृत या बेवेल किया जा सकता है।
5. घटक संयोजन:बेस प्लेट, शीर्ष प्लेट, स्टिफ़नर, कॉर्बल्स, फ़्लैंज और कनेक्शन प्लेट इंजीनियरिंग ड्राइंग के अनुसार स्थित हैं।
6. वेल्डिंग:उचित निर्माण प्रक्रियाओं का उपयोग करके घटकों को वेल्ड किया जाता है, जहां आवश्यक हो वहां गैर-विनाशकारी परीक्षण लागू किया जाता है।
7. सीधापन और सुधार:आवश्यकता पड़ने पर वेल्डिंग विरूपण और कॉलम सीधापन की जाँच की जाती है और उसे ठीक किया जाता है।
8. छेद प्रसंस्करण:बोल्ट और उपयोगिता छेद को निर्दिष्ट आयामों और स्थानों पर ड्रिल या संसाधित किया जाता है।
9. सतह का उपचार:प्राइमर और सुरक्षात्मक कोटिंग लगाने से पहले ब्लास्टिंग के माध्यम से जंग और मिल स्केल को हटाया जा सकता है।
10. अंतिम निरीक्षण:शिपमेंट से पहले आयाम, कनेक्शन, वेल्ड, कोटिंग की स्थिति, चिह्न और पैकेजिंग का निरीक्षण किया जाता है।

बड़े-व्यास वाले स्तंभों के लिए, वेल्डेड निर्माण व्यास और दीवार की मोटाई में अधिक लचीलापन प्रदान करता है। इस बीच, निर्बाध पाइप कॉलम उपयोगी हो सकते हैं, जहां निर्बाध निर्माण और विशिष्ट आयामी आवश्यकताओं को प्राथमिकता दी जाती है।

गोलाकार खोखले स्टील पाइप कॉलम का उपयोग कहाँ किया जाता है?

संरचनात्मक प्रदर्शन और स्वच्छ बेलनाकार ज्यामिति का संयोजन इन स्तंभों को इंजीनियरिंग और वास्तुशिल्प दोनों उद्देश्यों को पूरा करने की अनुमति देता है।

• औध्योगिक संयंत्र:कारखानों और उत्पादन सुविधाओं में ऊर्ध्वाधर संरचनात्मक समर्थन के रूप में उपयोग किया जाता है।
• स्टेडियम और बड़े-स्पैन स्थल:उन संरचनाओं के लिए उपयुक्त जहां बहु-दिशात्मक लोडिंग और वास्तुशिल्प उपस्थिति महत्वपूर्ण हैं।
• पैदल मार्ग और छतरियाँ:चिकनी प्रोफ़ाइल खुले बाहरी समर्थन के लिए एक व्यावहारिक समाधान प्रदान करती है।
• पूर्वनिर्मित इमारतें:फ़ैक्टरी-निर्मित घटक असेंबली को सरल बना सकते हैं और निर्माण समन्वय में सुधार कर सकते हैं।
• पुल और नगरपालिका संरचनाएँ:चयनित पियर्स, सपोर्ट सदस्यों, रेलिंग पोस्ट और संबंधित संरचनाओं पर लागू।
• एक प्रकार का आर्किटेक्चर:बेलनाकार स्तंभ स्वच्छ दृश्य उपस्थिति बनाए रखते हुए संरचनात्मक सहायता प्रदान कर सकते हैं।
• ऊँची-ऊँची संरचनाएँ:बड़े सीएचएस सदस्यों को पर्याप्त ऊर्ध्वाधर और संयुक्त भार के लिए इंजीनियर किया जा सकता है।

इसकी तुलना अन्य स्टील कॉलम से कैसे की जाती है?

विभिन्न संरचनात्मक प्रोफाइल विभिन्न इंजीनियरिंग उद्देश्यों को पूरा करते हैं। इसलिए एक गोलाकार खोखले खंड का मूल्यांकन एच-सेक्शन या वर्गाकार/आयताकार खोखले खंडों के लिए सार्वभौमिक प्रतिस्थापन के रूप में करने के बजाय परियोजना आवश्यकताओं के अनुसार किया जाना चाहिए।

उपयुक्त अनुभाग संरचनात्मक गणना, कनेक्शन आवश्यकताओं, निर्माण की स्थिति, सामग्री की उपलब्धता, परियोजना बजट और लागू भवन मानकों पर निर्भर करता है।

खरीदारों को सही कॉलम का चयन कैसे करना चाहिए?

खरीद टीमों, इंजीनियरों, ठेकेदारों और इस्पात संरचना फैब्रिकेटरों के लिए, एक स्पष्ट तकनीकी विनिर्देश संचार समस्याओं और उद्धरण विलंब को काफी कम कर सकता है।

1. डिज़ाइन लोड को परिभाषित करें:अक्षीय भार, झुकने वाले क्षण, मरोड़ वाले प्रभाव, पवन भार, भूकंपीय स्थिति और अन्य प्रासंगिक डिज़ाइन जानकारी प्रदान करें।
2. आयामों की पुष्टि करें:बाहरी व्यास, दीवार की मोटाई, लंबाई और आवश्यक आयामी सहनशीलता निर्दिष्ट करें।
3. सामग्री ग्रेड का चयन करें:Q235B और Q355B आम विकल्प हैं, जबकि अंतिम ग्रेड को परियोजना डिजाइन आवश्यकताओं का अनुपालन करना चाहिए।
4. कनेक्शन विवरण निर्धारित करें:बेस प्लेट आयाम, एंकर-बोल्ट व्यवस्था, निकला हुआ किनारा आवश्यकताएं, बीम कनेक्शन स्थान और स्टिफ़नर विवरण प्रदान करें।
5. पर्यावरण पर विचार करें:बाहरी, आर्द्र, तटीय या रासायनिक रूप से आक्रामक वातावरण में संक्षारण संरक्षण में वृद्धि की आवश्यकता हो सकती है।
6. निरीक्षण आवश्यकताओं की पुष्टि करें:उत्पादन से पहले आयामी निरीक्षण, वेल्ड निरीक्षण, गैर-विनाशकारी परीक्षण, कोटिंग की मोटाई और दस्तावेज़ीकरण पर चर्चा करें।
7. योजना रसद:स्तंभ की लंबाई, परिवहन प्रतिबंध, उठाने के बिंदु, विभाजन, पैकेजिंग और स्थापना अनुक्रम पर विचार करें।

एक विस्तृत ड्राइंग या विनिर्देश पैकेज निर्माता को सबसे उपयुक्त निर्माण मार्ग और कनेक्शन कॉन्फ़िगरेशन निर्धारित करने की अनुमति देता है। खरीदार यह समझने के लिए संरचनात्मक स्टील घटकों की समीक्षा भी कर सकते हैं कि कॉलम अन्य निर्मित स्टील तत्वों के साथ कैसे एकीकृत होते हैं।

अक्सर पूछे जाने वाले प्रश्नों

गोलाकार खोखले स्टील पाइप कॉलम के लिए आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

Q235B और Q355B संरचनात्मक स्टील्स आमतौर पर इन स्तंभों के लिए निर्दिष्ट किए जाते हैं। अंतिम सामग्री का चयन संरचनात्मक गणना, लागू मानकों, पर्यावरणीय स्थितियों और परियोजना आवश्यकताओं के अनुसार किया जाना चाहिए।

सीमलेस और वेल्डेड पाइप कॉलम के बीच क्या अंतर है?

सीमलेस कॉलम सीमलेस स्टील पाइप से निर्मित होते हैं और इनमें अनुदैर्ध्य वेल्ड नहीं होता है। वेल्डेड कॉलम स्टील प्लेट से बनाए जाते हैं और वेल्डिंग द्वारा जोड़े जाते हैं। वेल्डेड निर्माण बड़े व्यास और अनुकूलित दीवार मोटाई के लिए अधिक लचीलापन प्रदान करता है, जबकि सीमलेस पाइप विशिष्ट व्यास और संरचनात्मक आवश्यकताओं के लिए फायदेमंद हो सकता है।

क्या गोलाकार खोखले स्टील पाइप कॉलम को अनुकूलित किया जा सकता है?

हाँ। निर्माण क्षमताओं और इंजीनियरिंग आवश्यकताओं के आधार पर, व्यास, दीवार की मोटाई, लंबाई, बेस प्लेट, शीर्ष कनेक्शन, स्टिफ़नर, कनेक्शन प्लेट, बोल्ट छेद, लिफ्टिंग लग्स, स्प्लिस कॉन्फ़िगरेशन और सतह के उपचार को अनुकूलित किया जा सकता है।

संक्षारण संरक्षण कैसे प्रबंधित किया जाता है?

सामान्य विकल्पों में प्राइमर, इंटरमीडिएट और टॉपकोट सिस्टम के बाद शॉट ब्लास्टिंग शामिल है। उपयुक्त अनुप्रयोगों के लिए हॉट-डिप गैल्वनाइजिंग पर भी विचार किया जा सकता है, खासकर जहां बढ़ी हुई संक्षारण सुरक्षा की आवश्यकता होती है।

क्या गोलाकार पाइप कॉलम बाहरी संरचनाओं के लिए उपयुक्त हैं?

जब स्तंभ आयाम, संरचनात्मक डिजाइन, कनेक्शन और संक्षारण-संरक्षण प्रणाली उचित रूप से निर्दिष्ट की जाती है, तो उनका उपयोग बाहरी अनुप्रयोगों जैसे कि कैनोपी, वॉकवे, लैंडस्केप संरचनाओं, नगरपालिका सुविधाओं और अन्य उजागर स्टील प्रणालियों में किया जा सकता है।

कोटेशन का अनुरोध करते समय क्या जानकारी प्रदान की जानी चाहिए?

उपयोगी जानकारी में मात्रा, स्टील ग्रेड, बाहरी व्यास, दीवार की मोटाई, लंबाई, कनेक्शन चित्र, बेस-प्लेट विवरण, सतह-उपचार आवश्यकताएं, निरीक्षण मानक, गंतव्य और अपेक्षित डिलीवरी शेड्यूल शामिल हैं। अनुकूलित परियोजनाओं के लिए संरचनात्मक चित्र विशेष रूप से सहायक होते हैं।

एक पेशेवर निर्माता के साथ काम क्यों करें?

एक संरचनात्मक स्तंभ को पूर्ण लोड-असर प्रणाली के हिस्से के रूप में कार्य करना चाहिए, इसलिए उत्पाद चयन में पाइप की कीमतों की तुलना से अधिक शामिल होना चाहिए। विनिर्माण सटीकता, वेल्डिंग गुणवत्ता, कनेक्शन विवरण, सतह सुरक्षा, निरीक्षण प्रक्रियाएं, पैकेजिंग और वितरण समन्वय सभी अंतिम परियोजना परिणाम को प्रभावित करते हैं।

हैशेंग Q235B या Q355B संरचनात्मक स्टील का उपयोग करके गोलाकार खोखले स्टील पाइप कॉलम की आपूर्ति करता है और बेस प्लेट, स्टिफ़नर, कनेक्शन प्लेट, उच्च शक्ति बोल्ट और सुरक्षात्मक कोटिंग्स सहित निर्माण कॉन्फ़िगरेशन का समर्थन करता है। परियोजना-विशिष्ट आवश्यकताओं के लिए, खरीदार चित्र, आयाम, लोडिंग जानकारी, मात्रा और आवेदन की स्थिति प्रदान कर सकते हैं ताकि उचित कॉलम कॉन्फ़िगरेशन का मूल्यांकन किया जा सके।

इस्पात संरचना परियोजना की योजना बना रहे हैं या अनुकूलित संरचनात्मक स्तंभों की सोर्सिंग कर रहे हैं?अपने चित्र और तकनीकी आवश्यकताएँ आज ही HAISHENG के साथ साझा करें। सामग्री चयन, निर्माण विवरण, कनेक्शन कॉन्फ़िगरेशन, कोटेशन समर्थन और वितरण योजना के लिए,हमसे संपर्क करेंहैशेंग टीम के साथ अपने प्रोजेक्ट पर चर्चा करने के लिए।
