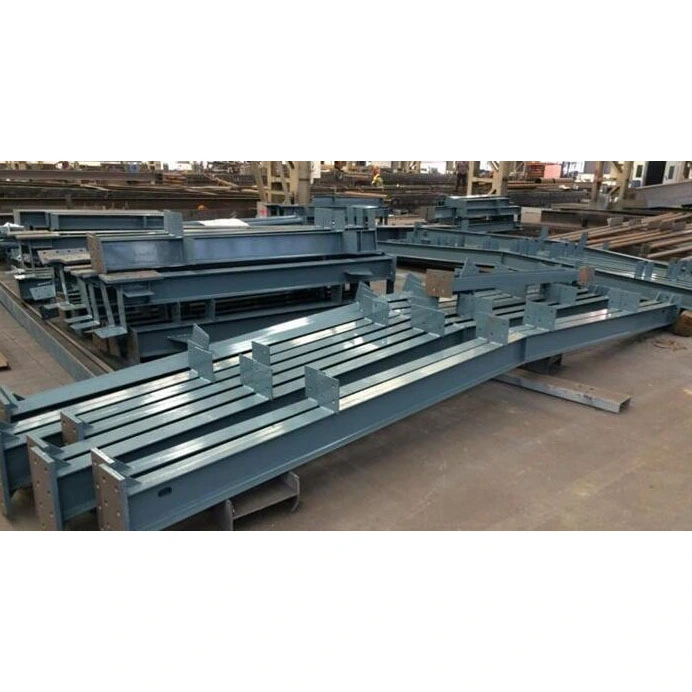

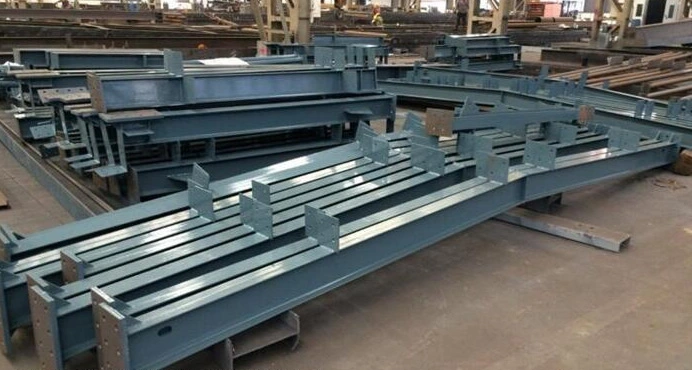

हेवी ड्यूटी एच सेक्शन स्टील बीम स्टील निर्माण में सबसे व्यापक रूप से उपयोग किए जाने वाले क्षैतिज भार वहन करने वाले घटक हैं। आई-बीम, बॉक्स बीम, या गोलाकार खोखले खंडों के विपरीत - जिनमें अंतर्निहित संरचनात्मक सीमाएं होती हैं - एच-बीम एक अलग निकला हुआ किनारा-और-वेब क्रॉस-अनुभागीय डिजाइन के माध्यम से लोड वितरण को अनुकूलित करते हैं।
HAISHENG वेल्डेड प्लेट फैब्रिकेशन के साथ हॉट-रोल्ड बड़े पैमाने पर उत्पादन के संयोजन वाले दोहरे उत्पादन मॉडल का उपयोग करता है, जो मानक स्टॉक आइटम से लेकर कस्टम हेवी-ड्यूटी और वेरिएबल-सेक्शन बीम तक सब कुछ पूरा करता है। हमारे उत्पाद पूरी तरह से पूर्वनिर्मित आते हैं - जिसमें एंड-प्लेट वेल्डिंग, स्टिफ़नर असेंबली, Sa2.5-ग्रेड शॉट ब्लास्टिंग और मल्टी-लेयर कोटिंग शामिल है - जो ऑन-साइट फिनिशिंग की आवश्यकता को समाप्त करता है। वे विदेशी परियोजनाओं के लिए तीन प्रमुख खरीद चुनौतियों को प्रभावी ढंग से संबोधित करते हुए, तत्काल उत्थापन और कनेक्शन के लिए तैयार हैं: ऑन-साइट वेल्डर की कमी, तंग निर्माण कार्यक्रम और भविष्य के संरचनात्मक संशोधनों के साथ कठिनाइयाँ। वे फर्श के मुख्य बीम और छत के कठोर फ्रेम बीम के लिए इष्टतम विकल्प हैं।
- हॉट-रोल्ड एच-बीम्स: स्टील मिल में एकल हॉट-रोलिंग प्रक्रिया के माध्यम से बनाई गई मानक प्रोफाइल, जिसमें निश्चित आयाम और सख्त सहनशीलता होती है। फायदे में तेजी से वितरण, कम इकाई लागत और अवशिष्ट वेल्डिंग तनाव की अनुपस्थिति शामिल है। हालाँकि, वे केवल लंबाई-आधारित कटिंग की अनुमति देते हैं (क्रॉस-सेक्शनल आयामों को संशोधित नहीं किया जा सकता है) और स्पैन ≤18 मीटर और पारंपरिक भार वाले मानक औद्योगिक संयंत्र माध्यमिक बीम के लिए सबसे उपयुक्त हैं।
- वेल्डेड एच-बीम: स्वचालित जलमग्न-आर्क वेल्डिंग का उपयोग करके अलग-अलग वेब और निकला हुआ किनारा प्लेटों को जोड़कर निर्मित; सभी पैरामीटर—जैसे सेक्शन की ऊंचाई, फ़्लैंज की चौड़ाई और प्लेट की मोटाई—पूरी तरह से अनुकूलन योग्य हैं। वेरिएबल-सेक्शन बीम (पतला बीम) का उत्पादन करने में सक्षम, वे गैर-मानक परियोजनाओं के लिए मुख्यधारा की पसंद हैं जिनमें स्पैन >18 मीटर, भारी क्रेन भार और जटिल पोर्टल फ्रेम छत संरचनाएं शामिल हैं।
- लेबलिंग फॉर्मूला: H×B×tw×tf (बिना किसी अस्पष्टता के उद्योग में सार्वभौमिक रूप से समझा जाता है; वैश्विक ड्राइंग समीक्षा मानकों के साथ संगत)
- पैरामीटर परिभाषाएँ: एच = कुल बीम ऊंचाई; बी = निकला हुआ किनारा बाहरी चौड़ाई; tw = वेब मोटाई; tf = निकला हुआ किनारा मोटाई
- उदाहरण: H600×200×10×16 बीम की ऊंचाई 600 मिमी, निकला हुआ किनारा चौड़ाई 200 मिमी, वेब मोटाई 10 मिमी और निकला हुआ किनारा मोटाई 16 मिमी इंगित करता है।
- मानक परिवेश स्थितियाँ: Q235B, Q355B (90% वैश्विक इनडोर और समशीतोष्ण आउटडोर परियोजनाओं को कवर करता है)
- कम तापमान/अल्पाइन स्थितियाँ: Q355NL अनिवार्य (भंगुर फ्रैक्चर को रोकने के लिए -20 डिग्री सेल्सियस पर प्रभाव कठोरता के लिए प्रमाणित; उत्तरी यूरोप, रूस और आंतरिक मंगोलिया में परियोजनाओं के लिए आवश्यक)
- लगातार क्रॉस-सेक्शन स्ट्रेट बीम्स: हेवी ड्यूटी एच सेक्शन स्टील बीम्स, पूरे एक समान आयाम के साथ; मल्टी-स्टोरी फ्रेम और उपकरण प्लेटफार्मों में प्राथमिक और माध्यमिक बीम के लिए उपयोग किया जाता है।
- परिवर्तनीय क्रॉस-सेक्शन पतला बीम: मध्य-स्पैन और पतला सिरों पर अधिक ऊंचाई; विशेष रूप से पोर्टल कठोर फ्रेम फैक्ट्री की छतों के लिए डिज़ाइन किया गया है ताकि समर्थन झुकने वाले क्षणों को कम किया जा सके और स्टील को बचाया जा सके।
- अतिरिक्त-लंबे स्प्लिस्ड बीम: 12 मीटर से अधिक लंबाई के खंडों में पूर्वनिर्मित; इसमें ग्रेड I वेल्ड के साथ ऑन-साइट स्प्लिसिंग के लिए पूर्व-तैयार बट-वेल्ड बेवल शामिल हैं।
- बोल्टेड एंड प्लेट्स: मोटाई 16-40 मिमी; समर्थन प्रतिक्रिया बलों के आधार पर चयनित; उच्च शक्ति वाले बोल्ट के लिए पूर्व-ड्रिल किया गया; 90% कठोर बीम-टू-कॉलम कनेक्शन के लिए पसंदीदा विकल्प (साइट पर किसी तप्त कर्म की आवश्यकता नहीं)।
- वेल्डेड बेवेल एंड्स: फ्लैंज और वेब के दोनों किनारों पर वी-आकार के बेवेल; साइट पर पूर्ण-प्रवेश वेल्डिंग की आवश्यकता वाले ऊंचे-ऊंचे मेगा-फ़्रेमों के लिए उपयोग किया जाता है।
- सपोर्ट ट्रांसवर्स स्टिफ़नर: बीम सपोर्ट पर पीक शीयर ज़ोन में मानक सुविधा; भार वहन करने पर स्थानीय वेब बकलिंग/पतन को रोकता है; राष्ट्रीय संरचनात्मक मानकों के तहत अनिवार्य।
- मध्य-अवधि अनुप्रस्थ स्टिफ़नर: वेब कतरनी बकलिंग को दबाने के लिए केंद्रित उपकरण भार और ऊर्ध्वाधर क्रेन भार के बिंदुओं पर स्थित।
सेकेंडरी बीम कॉर्बेल कनेक्शन प्लेटें: सेकेंडरी बीम के साथ पिन किए गए कनेक्शन के लिए मुख्य बीम वेब पर पूर्वनिर्मित और वेल्डेड, जिससे ऑन-साइट ड्रिलिंग या कटिंग की आवश्यकता समाप्त हो जाती है।
यूटिलिटी ओपनिंग सुदृढीकरण प्लेटें: कटआउट के कारण होने वाली संरचनात्मक क्षमता में कमी को रोकने के लिए वेब ओपनिंग (प्लंबिंग, इलेक्ट्रिकल, अग्नि सुरक्षा) के लिए कुंडलाकार सुदृढीकरण।
प्रीफैब्रिकेटेड लिफ्टिंग लग्स: 3 टन से अधिक वजन वाले लंबे-स्पैन बीम के लिए कारखाने में पूर्व-स्थापित; उत्थापन संरचनात्मक गणनाओं को पूरा करने के लिए डिज़ाइन किया गया; लिफ्टिंग लग्स की ऑन-साइट तदर्थ वेल्डिंग निषिद्ध है।
अस्थायी पोजिशनिंग क्लीट्स: मल्टी-सेगमेंट बीम की ऑन-साइट असेंबली के दौरान संरेखण के लिए उपयोग किया जाता है; सतह की चिकनाई सुनिश्चित करने के लिए पूरा होने के बाद जमीन से हटा दें।
सामान्य इनडोर उपयोग: Sa2.5 शॉट-ब्लास्टिंग + एपॉक्सी जिंक-समृद्ध प्राइमर + माइकेशियस आयरन ऑक्साइड इंटरमीडिएट कोट + पॉलीयुरेथेन टॉपकोट; सूखी फिल्म की मोटाई: 80-120 μm।
अग्नि-रेटेड क्षेत्र: 1-घंटे, 2-घंटे या 3-घंटे की अग्नि सुरक्षा निरीक्षण आवश्यकताओं को पूरा करने के लिए पतली-फिल्म या मोटी-फिल्म इंट्यूसेंट आग प्रतिरोधी कोटिंग्स का अतिरिक्त अनुप्रयोग।
तटीय/रासायनिक संक्षारक क्षेत्र: हॉट-डिप गैल्वनाइजिंग पेंट प्रणाली की जगह लेता है; जिंक कोटिंग की मोटाई ≥85 μm; नमक स्प्रे संक्षारण प्रतिरोध >18 वर्ष।
उपभोग्य वस्तुएं: ग्रेड 8.8 और 10.9 उच्च शक्ति वाले बोल्ट, फ्लैट वॉशर, और बेवेल्ड वॉशर; अंत-प्लेट छेद से मेल खाने के लिए आकार, द्वितीयक खरीद की आवश्यकता को समाप्त करता है।
निरीक्षण दस्तावेज: मूल सामग्री गुणवत्ता प्रमाण पत्र, ग्रेड 1 वेल्ड के लिए 100% अल्ट्रासोनिक परीक्षण (यूटी) रिपोर्ट, 3डी आयामी सत्यापन रिकॉर्ड, और घटक अद्वितीय आईडी लॉग; सभी दस्तावेज विदेशी सीमा शुल्क निकासी और मालिक के आंतरिक ऑडिट के लिए उपयुक्त हैं।
फ्लैंज ऊपरी और निचले किनारों पर केंद्रित होते हैं जहां झुकने का तनाव सबसे अधिक होता है; मजबूत अक्ष के बारे में खंड मापांक समान भार के आई-बीम से कहीं अधिक है। लोड सत्यापन पुष्टि करता है कि मानक 15 मीटर-स्पैन छत बीम का दीर्घकालिक ऊर्ध्वाधर विक्षेपण एल/400 सीमा से नीचे रहता है, जिससे छत के शहतीर विरूपण, वॉटरप्रूफिंग झिल्ली के फटने और छत के रिसाव जैसे निर्माण के बाद के सामान्य मुद्दों को रोका जा सकता है।
समतुल्य भार-वहन क्षमता वाले बॉक्स बीम की तुलना में, स्व-भार 22% -30% कम हो जाता है, जिससे स्टील कॉलम और नींव पर प्रसारित ऊर्ध्वाधर भार कम हो जाता है। अलग-अलग फ़ुटिंग आयामों को बढ़ाने की कोई आवश्यकता नहीं है, जिससे सुदृढ़ीकरण स्टील, कंक्रीट और मिट्टी के काम की खुदाई की लागत सीधे कम हो जाएगी; यह प्रणाली को पुरानी औद्योगिक सुविधाओं के सुदृढीकरण और नवीकरण के लिए अत्यधिक उपयुक्त बनाता है।
बोल्टेड एच-बीम का 95% निर्माण कारखाने में पूरा हो चुका है; साइट पर काम उत्थापन और बोल्टिंग तक सीमित है, जिससे प्रति दिन 8-12 बीम-कॉलम बे की स्थापना की अनुमति मिलती है। चूंकि प्रमाणित उच्च दबाव वाले वेल्डर की आवश्यकता नहीं होती है, इसलिए सिस्टम दक्षिण पूर्व एशिया और अफ्रीका में विदेशी साइटों पर अक्सर सामने आने वाले वेल्डर की कमी और उच्च श्रम लागत के मुद्दों को प्रभावी ढंग से संबोधित करता है।
अवशिष्ट वेल्डिंग तनाव को हाइड्रोलिक स्ट्रेटनिंग के माध्यम से पूरी तरह से समाप्त कर दिया जाता है, जिससे संरचना ओवरहेड क्रेन के पारस्परिक आंदोलन और तेज हवाओं से चक्रीय पार्श्व भार का सामना करने में सक्षम हो जाती है। भूकंपीय तीव्रता 8 क्षेत्रों में किसी अतिरिक्त पार्श्व ब्रेसिंग की आवश्यकता नहीं है, और संरचनात्मक थकान जीवन 50 साल की डिजाइन सेवा जीवन की आवश्यकता को पूरा करता है।
ओपन-वेब डिज़ाइन संलग्न गुहाओं से बचाता है, जो आंतरिक एंटी-जंग कोटिंग से समझौता किए बिना उपकरण समर्थन, नई पाइपिंग या संरचनात्मक उद्घाटन की स्थापना की अनुमति देता है। यह बॉक्स बीम (जिसमें आंतरिक पहुंच की कमी है) और गोलाकार खोखले खंड (जहां काटने से जंग-रोधी अखंडता से समझौता होता है) पर महत्वपूर्ण लाभ प्रदान करता है, जिसके परिणामस्वरूप भविष्य के संशोधनों और विस्तारों की लागत में 60% से अधिक की कमी आती है।
मानक हॉट-रोल्ड बीम 3 दिनों के भीतर शिपमेंट के लिए उपलब्ध हैं, जबकि कस्टम वेल्डेड वेरिएबल-सेक्शन बीम 12-18 कार्य दिवसों के भीतर वितरित किए जाते हैं। परियोजना की तात्कालिकता के आधार पर उत्पादन विधियों को लचीले ढंग से बदला जा सकता है, जिससे शेड्यूल में देरी से जुड़े दंड से बचने में मदद मिलती है।
- बनाम आई-बीम: आई-बीम में झुकी हुई आंतरिक निकला हुआ किनारा सतह होती है, जिसके परिणामस्वरूप किनारों पर बर्बाद सामग्री होती है और कमजोर धुरी के साथ पार्श्व अस्थिरता की उच्च संवेदनशीलता होती है; इसके विपरीत, एच-बीम में समानांतर आंतरिक और बाहरी फ्लैंज सतहें होती हैं, जिससे सामग्री के उपयोग में 17% सुधार होता है और शहतीर को सीधे फ्लैंज पर रखने की अनुमति मिलती है।
- बनाम बॉक्स बीम: बॉक्स बीम संतुलित द्वि-दिशात्मक कठोरता प्रदान करते हैं लेकिन अत्यधिक स्व-भार और जंग हटाने के लिए दुर्गम आंतरिक गुहाओं से ग्रस्त हैं; एच-बीम में अलग-अलग मजबूत और कमजोर अक्ष होते हैं, जो एक तरफ कठोरता के लक्षित सुदृढीकरण की अनुमति देते हैं और लागत को 35% तक कम करते हैं।
- बनाम सर्कुलर हॉलो सेक्शन (सीएचएस) बीम: सीएचएस बीम सभी दिशाओं में एक समान कठोरता प्रदान करते हैं लेकिन उनकी शीर्ष सतहों पर फ्लैट फर्श डेकिंग का समर्थन नहीं कर सकते हैं; जबकि वे कम हवा प्रतिरोध प्रदान करते हैं, वे प्राथमिक फर्श बीम के रूप में अनुपयुक्त हैं और आमतौर पर कैंटिलीवर लैंडस्केप संरचनाओं में उपयोग तक सीमित हैं।
- बीम-टू-कॉलम कनेक्शन: तीन खुले चेहरे तीन कनेक्शन प्रकारों के सार्वभौमिक उपयोग की अनुमति देते हैं - बोल्टेड एंड-प्लेट्स, ग्रूव-वेल्डेड जोड़, और ब्रैकेट (कॉर्बेल) लैप जोड़ - उद्योग चित्रों में मानकीकरण के उच्चतम स्तर की पेशकश करते हैं।
- माध्यमिक बीम कनेक्शन: मुख्य बीम का सपाट वेब नियंत्रणीय लंबवतता के साथ कनेक्शन प्लेटों की ऊर्ध्वाधर वेल्डिंग की अनुमति देता है; इसके विपरीत, घुमावदार सतहों (जैसे गोल या चौकोर ट्यूब) से जुड़ने से अक्सर सनकी लोडिंग होती है।
- परिवर्तनीय क्रॉस-सेक्शन फैब्रिकेशन: आकार केवल वेब को काटकर प्राप्त किया जाता है; प्रति यूनिट निर्माण लागत वैरिएबल-सेक्शन बॉक्स बीम की तुलना में केवल 40% है।
- संक्षारण संरक्षण: कोई बंद गुहा नहीं; शॉट ब्लास्टिंग और पेंटिंग बिना किसी ब्लाइंड स्पॉट के पूर्ण कवरेज प्रदान करते हैं, जिससे आंतरिक जल संचय और जंग लगने का खतरा समाप्त हो जाता है।
- रखरखाव और निरीक्षण: वेल्ड और जंग की स्थिति का एंडोस्कोप के बिना बाहर से निरीक्षण किया जा सकता है, जिससे रखरखाव बेहद सरल हो जाता है।
- हेवी ड्यूटी एच सेक्शन स्टील बीम्स: बहुमंजिला फैक्ट्री भवन, पोर्टल कठोर फ्रेम छतें, और कंक्रीट मिश्रित फर्श सिस्टम।
- बॉक्स बीम: बड़े पैमाने पर, भारी भार वाली परियोजनाएं जिनका विस्तार >36 मीटर या क्रेन क्षमता ≥50t है।
- गोल पाइप बीम: वास्तुशिल्प मुखौटा विशेषताएं और छोटी ब्रैकट छतरियां।
- आई-बीम: अस्थायी सरल समर्थन और विविध माध्यमिक छत बीम।
- हॉट-रोल्ड अनुभाग: मिल सामग्री प्रमाण पत्र सत्यापित करें, वेब और निकला हुआ किनारा मोटाई फिर से मापें, और सतह के लेमिनेशन या दरार की जांच करें।
- कच्ची स्टील प्लेटें: रोलिंग-प्रेरित विकृति को खत्म करने और समतलता को फिर से मापने के लिए चपटा करना; गैर-अनुपालन वाली प्लेटें तुरंत वापस कर दी जाती हैं।
- हॉट-रोल्ड बीम: वेल्डिंग सिकुड़न के लिए आरक्षित 2 मिमी भत्ता के साथ, सीएनसी आरा मशीनों का उपयोग करके काटें।
- वेल्डेड बीम: फ्लेम कटिंग मशीनों का उपयोग वेब और फ्लैंज को अलग-अलग काटने के लिए किया जाता है; वेरिएबल-सेक्शन वेब के लिए, घुमावदार संक्रमण बेवल काटे जाते हैं।
विशिष्ट फिक्स्ड जिग्स पोजिशनिंग बाधाएं प्रदान करते हैं, वेब केंद्रित विचलन को 2 मिमी के भीतर रखते हैं और दोनों फ्लैंज के एक साथ ऊर्ध्वाधर संरेखण को सुनिश्चित करते हैं; टैक वेल्डिंग गलत संरेखण को रोकने के लिए असेंबली को सुरक्षित करती है।
एक तरफा रूट पास वेल्डिंग → वर्कपीस टर्नओवर और रूट गॉजिंग/सफाई → अधूरे रूट प्रवेश को खत्म करने के लिए रिवर्स साइड पर पूर्ण वेल्डिंग; महत्वपूर्ण मुख्य बीम वेल्ड स्तर I मानकों के अनुसार 100% अल्ट्रासोनिक परीक्षण (यूटी) से गुजरते हैं।
फ्लैंज के अंदरूनी कर्लिंग और बीम लेटरल झुकने को संबोधित करने के लिए, आंतरिक वेल्डिंग तनाव को खत्म करने और बाद में स्प्रिंग-बैक विरूपण को रोकने के लिए फ्लैंज स्ट्रेटनर और बीम स्ट्रेटनर का उपयोग करके दोहरी सुधार विधियों को नियोजित किया जाता है।
चित्र के आधार पर सटीक लेआउट अंकन; वेल्डिंग विरूपण पर सख्त नियंत्रण के साथ बेयरिंग स्टिफ़नर, सेकेंडरी बीम कॉर्बल्स, पर्लिन क्लीट्स और एंड प्लेट्स की अनुक्रमिक वेल्डिंग।
उच्च शक्ति वाले बोल्ट छेद 3डी सीएनसी ड्रिलिंग मशीनों (छेद व्यास सहिष्णुता ±0.3 मिमी) का उपयोग करके एक ही पास में बनाए जाते हैं; विविध प्रक्रिया छिद्रों को प्लाज्मा के माध्यम से काटा जाता है और फिर डीबर्ड किया जाता है।
वेल्ड मोतियों को पीसना, छींटे डालना और काटने के निशान; साइट पर उठाने और संरेखण की सुविधा के लिए घटक संख्याओं और अक्ष ऊंचाई को चिह्नित करना।
पास-थ्रू शॉट ब्लास्टिंग मशीन के माध्यम से पूर्ण-सतह जंग हटाना, पेंट आसंजन सुनिश्चित करने के लिए 40-75μm की सतह खुरदरापन प्राप्त करना; निर्दिष्ट अग्नि-सुरक्षा क्षेत्रों में अतिरिक्त आग-प्रतिरोधी कोटिंग के साथ प्राइमर, इंटरमीडिएट कोट और टॉपकोट का स्तरित अनुप्रयोग।
सीधापन, क्रॉस-सेक्शनल आयाम और पेंट फिल्म की मोटाई का सत्यापन; संपूर्ण गुणवत्ता निरीक्षण रिकॉर्ड का संकलन; रेनप्रूफ स्ट्रेच रैप और लकड़ी के पैलेट का उपयोग करके सीमा पार मानकों के अनुसार पैकेजिंग।
अनुपूरक: वेरिएबल-सेक्शन बीम्स के लिए विशेष प्रक्रिया
अनियमित जाले काटना → अनुभागीय जिग्स पर संयोजन → बेवल बट वेल्डिंग → समग्र माध्यमिक सीधा करना; अन्य सभी प्रक्रियाएँ मानक बीम के समान हैं।
- - बीम बॉडी की अनुदैर्ध्य सीधीता: ≤L/1000 (जहां L कुल बीम लंबाई है)
- निकला हुआ किनारा की पार्श्व ऊर्ध्वाधरता: ≤बी/100 (जहां बी निकला हुआ किनारा की चौड़ाई है)
- क्रॉस-अनुभागीय आयामी विचलन (लंबाई/चौड़ाई): ±2-3 मिमी
|
सामग्री ग्रेड |
उपज शक्ति (ReL) |
तन्यता ताकत (आरएम) |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235MPa |
375 ~ 500 एमपीए |
साधारण कारखाना, द्वितीयक छत बीम |
|
Q355B |
≥355MPa |
470 ~ 630 एमपीए |
हेवी-ड्यूटी वर्कशॉप, बहुमंजिला मुख्य मंजिल बीम |
नोट: कम तापमान वाले निर्माण क्षेत्रों के लिए योग्य कम तापमान प्रभाव परीक्षण वाले Q355NL को अपनाया जाएगा।
- मजबूत-अक्ष झुकने प्रतिरोध: एक्स-अक्ष के बारे में उद्योग-अग्रणी अनुभाग मापांक; किसी दिए गए भार के लिए स्टील की खपत को कम करता है
- कतरनी बल वितरण: वेब 100% ऊर्ध्वाधर कतरनी बल सहन करता है; फ्लैंज कतरनी प्रतिरोध में योगदान नहीं करते हैं, जिसके परिणामस्वरूप स्पष्ट लोड सीमाएँ होती हैं जो संरचनात्मक सत्यापन को सरल बनाती हैं
- पवन प्रतिरोध गुणांक: 1.3-1.5 (बॉक्स गर्डर्स से कम लेकिन गोलाकार खोखले खंडों से अधिक); समशीतोष्ण तटीय पवन-भार क्षेत्रों के लिए एक संतुलित फिट प्रदान करता है
- पार्श्व स्थिरता: शीर्ष निकला हुआ किनारा सीधे फर्श स्लैब या शहतीर से जुड़ा होता है, जिससे अतिरिक्त पार्श्व ब्रेसिंग की आवश्यकता समाप्त हो जाती है और संरचनात्मक चित्र सरल हो जाते हैं।
- ग्रेड I वेल्ड: मुख्य बीम स्प्लिसेस और सपोर्ट पर लोड-बेयरिंग वेल्ड; 100% अल्ट्रासोनिक परीक्षण (यूटी) आवश्यक; शून्य-दोष मानक
- ग्रेड II वेल्ड: स्टिफ़नर और कनेक्शन प्लेटों के लिए माध्यमिक वेल्ड; 20% यादृच्छिक नमूना निरीक्षण; वेल्ड की ताकत आधार सामग्री से कम नहीं होनी चाहिए
- उच्च शक्ति वाले बोल्ट: कठोर बीम-टू-कॉलम कनेक्शन के लिए ग्रेड 10.9 को प्राथमिकता दी जाती है; द्वितीयक पिन किए गए कनेक्शन के लिए ग्रेड 8.8 का उपयोग किया जाता है
- कतरनी स्टड: समग्र कंक्रीट फर्श स्लैब के लिए शीर्ष निकला हुआ किनारा पर मानक Φ16/Φ19 स्टड, स्टील और कंक्रीट के बीच सहक्रियात्मक लोड-असर कार्रवाई सुनिश्चित करते हैं
स्थानीयकृत रसद और शिपिंग को सक्षम करने के लिए उत्पादन को चार प्रमुख इस्पात संरचना निर्माण अड्डों (तियानजिन, फ़ुज़ियान, शेडोंग और हुबेई) में वितरित किया जाता है। हम 48 घंटों के भीतर भेजने के लिए मानक हेवी ड्यूटी एच सेक्शन स्टील बीम का पर्याप्त स्टॉक बनाए रखते हैं। गैर-मानक वेल्डेड बीम के लिए, हम 12 मालिकाना जलमग्न-आर्क वेल्डिंग लाइनें संचालित करते हैं, जिससे हमें पीक-सीजन क्षमता की बाधाओं को दूर करने और विदेशी ग्राहकों के लिए पूर्ण-कंटेनर ऑर्डर की समय पर शिपमेंट सुनिश्चित करने की अनुमति मिलती है।
हम एक स्वतंत्र आंतरिक गुणवत्ता निरीक्षण विभाग बनाए रखते हैं और दोष का पता लगाने, पेंट फिल्म की मोटाई और सामग्री विशिष्टताओं के संबंध में मुख्य बीम के प्रत्येक बैच को सत्यापित करने के लिए तृतीय-पक्ष एजेंसियों को नियुक्त करते हैं। मूल अंग्रेजी निरीक्षण रिपोर्टें प्रदान की जाती हैं, जो अफ्रीका, दक्षिण पूर्व एशिया और मध्य एशिया के देशों के इंजीनियरिंग टेंडर और प्रवेश मानकों को पूरा करती हैं, जिससे ग्राहकों को अतिरिक्त परीक्षण करने की आवश्यकता समाप्त हो जाती है।
हमारी 12-व्यक्ति विदेशी इस्पात संरचना विवरण टीम कनेक्शन विवरण का अनुकूलन करती है और स्थानीय मानकों (बीएस, ईएन, जीबी) के अनुसार लोड गणनाओं का सत्यापन करती है। हम मूल चित्रों में पाए गए बीम-कॉलम टकराव और प्लेट मोटाई बेमेल जैसे मुद्दों को सक्रिय रूप से ठीक करते हैं, जिससे साइट पर सामग्री अपशिष्ट में औसतन 8% की कमी आती है।
हम निर्यात धूमन, नमी-प्रूफ और जंग-रोधी पैकेजिंग, बहुभाषी स्थापना मार्गदर्शन वीडियो और सीमा शुल्क निकासी दस्तावेज़ीकरण सेवाएं प्रदान करते हैं। विदेशी परियोजना स्थलों के लिए, हम दूरस्थ निर्माण से जुड़ी संचार बाधाओं पर काबू पाने के लिए ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान करने के लिए प्रमाणित इस्पात संरचना इंजीनियरों को भेज सकते हैं।
बशर्ते कोई मानव निर्मित ओवरलोडिंग न हो, हम पेंटवर्क पर 3 साल की वारंटी, हॉट-डिप गैल्वनाइजिंग पर 15 साल की वारंटी और मुख्य संरचना के लिए आजीवन तकनीकी सहायता प्रदान करते हैं। फ़ैक्टरी-निर्दिष्ट घटक संख्याएं ट्रेसेबिलिटी सुनिश्चित करती हैं, और समान विशिष्टताओं के प्रतिस्थापन हिस्से 10 वर्षों तक उपलब्ध रहते हैं।
Q1: क्या पोर्टल फ्रेम छत बीम के लिए वेरिएबल-सेक्शन एच-बीम का उपयोग किया जाना चाहिए?
ए: मानक छत भार के साथ ≤15 मीटर के स्पैन के लिए, लागत कम करने के लिए निरंतर-सेक्शन एच-बीम का उपयोग किया जा सकता है। 15 मीटर से अधिक विस्तार के लिए या जहां छत पर भार (बारिश/बर्फ) महत्वपूर्ण है, चर-खंड बीम की आवश्यकता होती है; ये स्टील की खपत को 15%-20% तक कम कर सकते हैं और साथ ही समर्थन पर कतरनी बल को भी कम कर सकते हैं।
Q2: मैं वेल्डेड एच-बीम और हॉट-रोल्ड एच-बीम के बीच तुरंत चयन कैसे करूं?
ए: मानक आयामों और सख्त शेड्यूल के लिए हॉट-रोल्ड बीम चुनें; गैर-मानक क्रॉस-सेक्शन, परिवर्तनीय गहराई, अतिरिक्त-लंबे स्पैन या विशेष प्लेट मोटाई के लिए वेल्डेड बीम चुनें। हॉट-रोल्ड बीम वेल्डिंग तनाव से मुक्त हैं और कम तापमान वाले क्षेत्रों के लिए उपयुक्त हैं, जबकि वेल्डेड बीम अधिक अनुकूलन लचीलापन प्रदान करते हैं।
Q3: क्या एच-बीम के जाल में खुलेपन को काटने से संरचनात्मक सुरक्षा प्रभावित होगी?
ए: निम्न-कतरनी क्षेत्र (मध्य-स्पैन) में स्टिफ़नर प्लेटों के साथ प्रबलित छोटे उद्घाटन सुरक्षा से समझौता नहीं करते हैं; हालाँकि, समर्थन के पास उच्च-कतरनी क्षेत्र में खुलेपन की सख्त मनाही है, क्योंकि वे आसानी से वेब कतरनी विफलता को ट्रिगर कर सकते हैं। हमारे विस्तृत डिज़ाइन चित्र इन निषिद्ध क्षेत्रों को स्पष्ट रूप से चिह्नित करते हैं।
Q4: उच्च नमक-स्प्रे एक्सपोज़र वाले विदेशी क्षेत्रों के लिए किस संक्षारण-विरोधी समाधान की सिफारिश की जाती है?
उत्तर: तट के 5 किमी के भीतर तटीय क्षेत्रों के लिए हॉट-डिप गैल्वनाइजिंग अनिवार्य है, क्योंकि पेंट सिस्टम अनिवार्य रूप से 3-5 वर्षों के भीतर छील जाएगा और जंग खा जाएगा; अंतर्देशीय तटीय क्षेत्रों के लिए, हाई-बिल्ड एपॉक्सी टॉपकोट बेहतर समग्र लागत-प्रभावशीलता प्रदान करते हैं।
Q5: यदि बीम मानक वाहन परिवहन के लिए बहुत लंबे हैं तो उन्हें कैसे संभाला जाता है?
ए: 12 मीटर से अधिक के बीम सटीक-मशीनीकृत वेल्ड बेवल वाले खंडों में पूर्वनिर्मित होते हैं। ऑन-साइट स्प्लिसिंग ग्रेड I पूर्ण-प्रवेश बट वेल्ड का उपयोग करता है; एक बार जब अल्ट्रासोनिक परीक्षण वेल्ड अखंडता की पुष्टि करता है, तो स्प्लिस्ड बीम निरंतर एक के समान प्रदर्शन करता है और संरचनात्मक स्वीकृति मानकों को पूरा करता है।
Q6: एंड-प्लेट की मोटाई कैसे निर्धारित की जाती है? क्या पूरे बोर्ड में एक मानक मोटाई का उपयोग किया जा सकता है?
उत्तर: एक सार्वभौमिक मानक लागू नहीं किया जा सकता; अंत-प्लेट की मोटाई की गणना अधिकतम समर्थन प्रतिक्रिया बल के आधार पर की जाती है, जो आमतौर पर 16 मिमी से 40 मिमी तक होती है। पतली प्लेटों के अंधाधुंध उपयोग से अंतिम प्लेट झुक सकती है या बोल्ट फिसल सकता है; हम परियोजना-विशिष्ट भार के आधार पर निःशुल्क मोटाई गणना प्रदान करते हैं।
