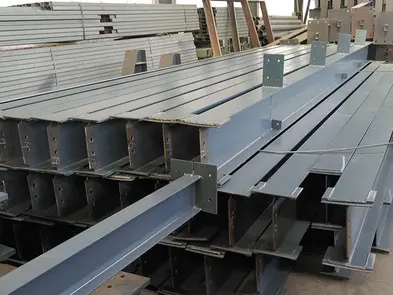

स्टील मेजेनाइन में लोड ट्रांसमिशन में दो-चरणीय तंत्र शामिल होता है: प्राथमिक बीम स्तंभों से ऊर्ध्वाधर भार का समर्थन करते हैं, जबकि माध्यमिक संरचनात्मक समर्थन स्टील बीम माध्यमिक लोड-असर तत्वों के रूप में कार्य करते हैं, जो प्राथमिक बीम के बीच लोड-असर अंतराल को पाटते हैं। मानक हॉट-रोल्ड अनुभागों या छोटे वेल्डेड अनुभागों से निर्मित, इन बीमों को प्राथमिक बीम के लिए उपयोग की जाने वाली उच्च-विनिर्देश वेल्ड दोष पहचान प्रक्रियाओं की आवश्यकता नहीं होती है। वे परियोजना लागत के साथ संरचनात्मक सुरक्षा को संतुलित करते हैं और छोटे से मध्यम अवधि के फर्श और छत के बाड़ों के लिए वितरित लोड-असर आवश्यकताओं को पूरा करते हैं, जो प्राथमिक-माध्यमिक बीम सिस्टम में सबसे व्यापक रूप से उपयोग किए जाने वाले माध्यमिक लोड-असर घटक का प्रतिनिधित्व करते हैं।
माध्यमिक संरचनात्मक समर्थन स्टील बीम को ट्रांसवर्सली स्थापित किया जाता है और प्राथमिक बीम के कॉरबेल पदों पर तय किया जाता है; वे सीधे स्टील कॉलम से नहीं जुड़ते हैं। वे मुख्य रूप से फर्श डेकिंग, छत के बाड़ों और कर्मियों और उपकरणों से स्थानीयकृत लाइव लोड का समर्थन करते हैं, वितरित भार को प्राथमिक बीम में स्थानांतरित करते हैं, जो फिर उन्हें स्टील कॉलम और नींव तक पहुंचाते हैं। उद्योग-मानक आधार सामग्री में चार प्रकार शामिल हैं: हॉट-रोल्ड एच-बीम, मानक आई-बीम, चैनल स्टील, और हल्के वेल्डेड एच-बीम। Q235B को आम तौर पर मानक इनडोर और आउटडोर परियोजनाओं के लिए प्राथमिक सामग्री के रूप में चुना जाता है, जबकि Q355B का उपयोग हेवी-ड्यूटी या कंपन उपकरणों का समर्थन करने वाले प्लेटफार्मों के लिए किया जाता है।
- औद्योगिक कारखाने के फर्श स्लैब के लिए माध्यमिक बीम
- स्टैंडअलोन आउटडोर उपकरण के लिए लोड-बेयरिंग प्लेटफॉर्म
- छत के शहतीर ब्रैकेट के लिए सपोर्ट बीम
- इनडोर स्टील मेज़ानाइन फर्श के लिए माध्यमिक बीम
- कटे हुए हॉट-रोल्ड अनुभागों और कस्टम वेल्डेड अनुभागों में वर्गीकृत। मानक आई-बीम, चैनल स्टील और हॉट-रोल्ड एच-बीम स्टॉक-लंबाई प्रोफाइल के सीएनसी कटिंग के माध्यम से उत्पादित किए जाते हैं। गैर-मानक बे चौड़ाई या विशेष स्पैन के लिए, हल्के वेल्डेड एच-बीम (छोटी स्टील प्लेटों से निर्मित) का उपयोग किया जाता है; मोटी प्लेटों वाली हेवी-ड्यूटी वेल्डिंग प्रक्रियाओं से बचा जाता है।

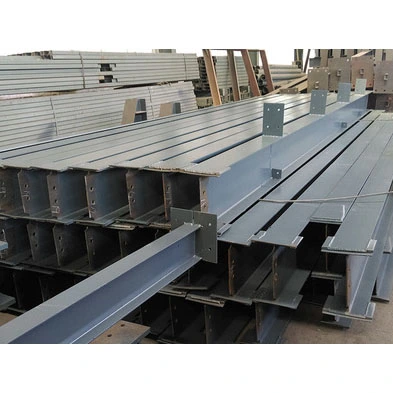

- लैप कनेक्शन प्लेटें: मानक पिन कनेक्शन विधि; पतली प्लेटों को बीम के सिरों पर वेल्ड किया जाता है, मुख्य बीम के कॉर्बेल (ब्रैकेट) पर लगाया जाता है, और पोजिशनिंग बोल्ट के साथ सुरक्षित किया जाता है।
- पतली सिरे वाली प्लेटें: केवल विशिष्ट अर्ध-कठोर कनेक्शन के लिए उपयोग की जाती हैं; प्लेट की मोटाई मुख्य बीम असर वाली अंतिम प्लेटों की तुलना में काफी कम है, और कोई मोटा होना सुदृढीकरण लागू नहीं किया जाता है।
- अंतिम स्टिफ़नर: केवल द्वितीयक बीम पर संकेंद्रित असर भार के अधीन स्थापित; मानक आई-बीम या चैनल स्टील सेकेंडरी बीम के लिए शामिल नहीं है।
- शहतीर ब्रैकेट प्लेटें: छत के माध्यमिक बीम के लिए विशिष्ट; लैप्ड गैल्वेनाइज्ड छत शहतीरों का समर्थन करने के लिए शीर्ष निकला हुआ किनारा पर वेल्डेड।
- यूटिलिटी ओपनिंग सुदृढीकरण प्लेटें: क्रॉस-सेक्शनल ताकत को मजबूत करने के लिए मानक आकार सीमा से अधिक वेब ओपनिंग के आसपास स्थापित की जाती हैं।
- मानक माध्यमिक संरचनात्मक समर्थन स्टील बीम (12 मीटर तक) लिफ्टिंग लग्स से सुसज्जित नहीं हैं; प्रोफाइल फ्लैंज के चारों ओर स्लिंग करके उत्थापन किया जाता है। अतिरिक्त-लंबे या हेवी-ड्यूटी सेकेंडरी बीम को साधारण वेल्डेड लिफ्टिंग लग्स के साथ फैक्ट्री-फिट किया जाता है।
- जंग हटाने का ग्रेड: मानक इनडोर परियोजनाओं के लिए St3 (हैंड-टूल सफाई); अत्यधिक संक्षारक वातावरण में बाहरी परियोजनाओं के लिए Sa2.5 (अपघर्षक विस्फोट सफाई)।
- कोटिंग प्रणाली: दो-परत स्प्रे अनुप्रयोग (प्राइमर प्लस टॉपकोट); कुल सूखी फिल्म की मोटाई 60μm और 100μm के बीच नियंत्रित की जाती है।
- अग्निरोधक: आवश्यकतानुसार पतली-फिल्म इंट्यूसेंट अग्निरोधी कोटिंग का अनुप्रयोग; 0.5 से 1 घंटे की मानक अग्नि प्रतिरोध रेटिंग।
ग्रेड 4.8 मानक बोल्ट पारंपरिक स्थैतिक भार जोड़ों के लिए उपयोग किए जाते हैं; ग्रेड 8.8 उच्च-शक्ति वाले बोल्ट का उपयोग उपकरण कंपन, तेज़ हवाओं या भारी भार के अधीन जोड़ों के लिए किया जाता है (मिलान OEM नट और फ्लैट वॉशर के साथ आपूर्ति की जाती है)।
- आई-बीम सेकेंडरी बीम: आई-बीम बॉडी + दोनों सिरों पर लैप कनेक्शन प्लेट + शहतीर सपोर्ट प्लेट + पूर्ण एंटी-जंग कोटिंग; इनडोर हल्के पैनल फर्श के लिए उपयुक्त।
- हॉट-रोल्ड एच-बीम सेकेंडरी बीम: छोटी एच-बीम बॉडी + एंड लैप प्लेट्स + स्थानीयकृत स्टिफ़नर + शीयर स्टड; कंक्रीट मिश्रित फर्श के लिए उपयुक्त।
- चैनल स्टील सेकेंडरी बीम: चैनल स्टील बॉडी + एंड कैप प्लेट + छोटी लेटरल लग प्लेट; मुख्य रूप से छोटे, स्वतंत्र उपकरण प्लेटफार्मों के लिए उपयोग किया जाता है।
खरीद और चयन के दौरान त्रुटियों को रोकने के लिए अंतर को तीन आयामों-ऑन-साइट लोडिंग, संरचनात्मक कॉन्फ़िगरेशन और कनेक्शन प्रकार के आधार पर स्पष्ट रूप से परिभाषित किया गया है। - मुख्य बीम: स्टील कॉलम से सीधे जुड़े हुए; पूरे विस्तार में निरंतर भार सहन करना; इसमें गाढ़ी बियरिंग वाली अंतिम प्लेटें और चारों ओर सघन दूरी वाले स्टिफ़ेनर्स की सुविधा है; ग्रेड 10.9 उच्च शक्ति वाले बोल्ट का उपयोग करें; और ग्रेड I वेल्ड के लिए 100% अल्ट्रासोनिक परीक्षण (यूटी) से गुजरना होगा।
- माध्यमिक बीम: स्थानीय, वितरित भार सहन करने के लिए मुख्य बीम से लैप-कनेक्टेड; सरलीकृत संरचनात्मक डिजाइन और मुख्य रूप से पिन किए गए (टिका हुआ) कनेक्शन की सुविधा; हल्के प्रोफाइल का उपयोग करें; और स्पॉट-चेक वेल्ड निरीक्षण से गुजरना होगा।
द्वितीयक समर्थन बीम के लिए हल्के प्रोफ़ाइल संरचना का लाभ उठाते हुए, यह प्रणाली पारंपरिक पूर्ण-कवरेज मुख्य बीम निर्माण पर निम्नलिखित व्यावहारिक लाभ प्रदान करती है:
1. हल्के और लचीले ढंग से व्यवस्थित; फर्श स्लैब मॉड्यूल के आधार पर रिक्ति को स्वतंत्र रूप से समायोजित किया जा सकता है।
2. सामग्री-कुशल; स्टील मेज़ानाइन संरचनाओं के लिए समग्र स्टील खरीद और निर्माण लागत को काफी कम कर देता है।
3. उच्च सतह समतलता; प्रोफाइल स्टील डेकिंग, ठोस लकड़ी के फर्श और फाइबर-सीमेंट बोर्ड सहित विभिन्न फर्श सामग्री के साथ संगत।
4. सरल निर्माण और सुविधाजनक ऑन-साइट लेआउट/स्थापना; समग्र निर्माण कार्यक्रम को प्रभावी ढंग से छोटा कर देता है।
5. समान भार वितरण; संरचनात्मक रूप से लंबे समय तक पैरों के आवागमन के कारण होने वाली फर्श की शिथिलता और कंपन को कम करता है।
6. फैक्टरी-लागू एंटी-जंग और जंग-प्रूफिंग उपचार; शुष्क इनडोर वातावरण में दीर्घकालिक स्थिरता सुनिश्चित करता है और संरचनात्मक स्थायित्व मानकों को पूरा करता है।
लोड आवश्यकताओं को लचीले ढंग से पूरा करने के लिए चार प्रोफ़ाइल प्रकार उपलब्ध हैं: हल्के भार के लिए आई-बीम और चैनल स्टील (लागत को नियंत्रित करने के लिए), और मध्यम भार के लिए छोटे एच-बीम (कठोरता सुनिश्चित करने के लिए)। सिस्टम स्टॉक हॉट-रोल्ड प्रोफाइल को काटने पर निर्भर करता है, जिससे जलमग्न-आर्क वेल्डिंग की आवश्यकता समाप्त हो जाती है और कस्टम मुख्य बीम के लिए बार-बार सीधी होने वाली प्रक्रियाओं की आवश्यकता होती है। सी-सेक्शन और मानक चैनल स्टील ब्रैकेट केवल संलग्नक ब्रेसिंग के लिए उपयुक्त हैं और ऊर्ध्वाधर फर्श भार को सहन करने में माध्यमिक बीम को प्रतिस्थापित नहीं कर सकते हैं।
स्वतंत्र भार पथ; भार को सीधे स्टील कॉलम में स्थानांतरित नहीं किया जाता है, जिसके परिणामस्वरूप छोटे क्रॉस-सेक्शन और कम वजन होता है। सभी कनेक्शन लैप-संयुक्त पिन किए गए कॉन्फ़िगरेशन का उपयोग करते हैं, जिससे मुख्य बीम पर भारी अंत प्लेटों या घने स्टिफ़नर की आवश्यकता समाप्त हो जाती है; यह वेल्डिंग उपभोग्य सामग्रियों और निर्माण श्रम को कम करता है, जिससे सिस्टम अधिकांश मानक मेजेनाइन लोड-बेयरिंग परिदृश्यों के लिए उपयुक्त हो जाता है।
स्थापना के लिए किसी उच्च-ऊंचाई पूर्ण-प्रवेश बट वेल्डिंग की आवश्यकता नहीं है; इसके बजाय, सरल बोल्टेड लैप कनेक्शन का उपयोग किया जाता है, जिससे निर्माण के लिए तकनीकी सीमा कम हो जाती है। सदस्यों को आवश्यक लंबाई में काटा जा सकता है, और निकट दूरी वाले खंडों का लेआउट फर्श के फैलाव को अनुकूलित करता है और अनियमित बे कॉन्फ़िगरेशन को समायोजित करता है। इसके अतिरिक्त, ग्रेड I वेल्ड के लिए गैर-विनाशकारी परीक्षण (एनडीटी) आवश्यकताओं को समाप्त करने से गुणवत्ता निरीक्षण और श्रम लागत में काफी कमी आती है।
शहतीर क्लीट्स और छोटे उपयोगिता समर्थनों को बीम के शीर्ष निकला हुआ किनारा पर वेल्ड किया जा सकता है, जिससे घटक फर्श और छत दोनों अनुप्रयोगों के लिए उपयुक्त हो जाता है। समग्र कंक्रीट फर्श प्रणालियों के लिए कतरनी स्टड जोड़े जा सकते हैं या शुष्क-निर्माण फर्श के लिए छोड़े जा सकते हैं, जिससे विशिष्ट आवश्यकताओं के आधार पर लागत प्रभावी कॉन्फ़िगरेशन समायोजन की अनुमति मिलती है।
चूंकि सेकेंडरी स्ट्रक्चरल सपोर्ट स्टील बीम सपोर्ट बीम प्राथमिक बीम की तुलना में काफी कम तनाव के अधीन है, एंटी-जंग पेंट और आग प्रतिरोधी कोटिंग्स के पतले अनुप्रयोग पर्याप्त हैं, जिसके परिणामस्वरूप सामग्री की खपत कम हो जाती है। रखरखाव और नवीनीकरण सीधा है, जो प्राथमिक बीम की तुलना में संरचना के पूर्ण जीवनचक्र में संक्षारण-रोधी और अग्निरोधक के संबंध में बेहतर समग्र लागत-दक्षता प्रदान करता है।
1. मुख्य बीम: फुल-स्पैन लोड को स्टील कॉलम में स्थानांतरित करें; भारी भार और लंबी अवधि के लिए डिज़ाइन किया गया; कठोर कनेक्शन की सुविधा दें और उच्च-मानक गैर-विनाशकारी परीक्षण (एनडीटी) से गुजरें।
2. माध्यमिक बीम: वितरित फर्श भार को मुख्य बीम में स्थानांतरित करें; मध्यम भार और पिन किए गए कनेक्शन के लिए डिज़ाइन किया गया; लागत-प्रभावशीलता को प्राथमिकता दें।
3. चैनल स्टील और सी-सेक्शन: मुख्य रूप से संरचनात्मक समर्थन और छत शहतीर के लिए उपयोग किया जाता है; बड़े क्षेत्र के ऊर्ध्वाधर फर्श भार को सहन न करें।
1. कच्चे माल की स्वीकृति: हॉट-रोल्ड अनुभागों के लिए मूल मिल गुणवत्ता प्रमाणपत्र सत्यापित करें; पार्श्व झुकाव, घुमाव और क्षरण का निरीक्षण करें; विरूपण सीमा से अधिक घटकों को यंत्रवत् सीधा करना; साथ ही कनेक्शन और स्टिफ़नर प्लेटों की गुणवत्ता को सत्यापित करें।
2. सीएनसी प्रिसिजन कटिंग: सेकेंडरी स्ट्रक्चरल बीम की उच्च मात्रा में कटिंग के लिए ठंडी धातु की आरी का उपयोग करें; विविध भागों के लिए प्लाज्मा कटिंग का उपयोग करें; अतिरिक्त लंबे जुड़े हुए घटकों के लिए वेल्डिंग बेवेल तैयार करें।
3. घटक लेआउट और असेंबली: निर्माण चित्र के अनुसार कनेक्शन प्लेट, स्टिफ़नर, शहतीर क्लीट और सुदृढीकरण प्लेट की स्थिति; सापेक्ष घटक स्थितियों को ठीक करने के लिए सटीक टैक वेल्डिंग का उपयोग करें।
4. लघु-भाग वेल्डिंग: CO2 गैस-परिरक्षित वेल्डिंग का उपयोग करके सहायक घटकों की वेल्डिंग करें; स्प्लिस वेल्ड के लिए ग्रेड II मानकों को निष्पादित करना; केवल महत्वपूर्ण भार वहन करने वाले नोड्स (कोई 100% निरीक्षण नहीं) पर चयनात्मक अल्ट्रासोनिक परीक्षण (यूटी) करें।
5. सीएनसी होल ड्रिलिंग: समाक्षीय संरेखण सुनिश्चित करने के लिए सीएनसी के माध्यम से कनेक्शन प्लेटों में बोल्ट छेद ड्रिल करें; मानक कनेक्शन के लिए ग्रेड 4.8 बोल्ट का उपयोग करें और भारी-लोड नोड्स के लिए ग्रेड 8.8 बोल्ट पर स्विच करें।
6. सुधार और पीसना: वेल्डिंग विरूपण को खत्म करने के लिए स्थानीयकृत कम तापमान वाले फ्लेम स्ट्रेटनिंग का उपयोग करें; वेल्ड स्पैटर, गड़गड़ाहट और अतिरिक्त वेल्ड मोतियों को पीस लें।
7. संक्षारण रोधी और अग्निरोधी: परियोजना विनिर्देशों के आधार पर जंग हटाने के मानक लागू करें; जंग रोधी पेंट के दो कोट स्प्रे करें; निर्दिष्ट अग्नि-रेटेड क्षेत्रों में पतली-फिल्म इंट्यूसेंट अग्निरोधक कोटिंग लागू करें।
8. आईडी मार्किंग, अंतिम निरीक्षण और भंडारण: अद्वितीय घटक आईडी स्प्रे करें; आयाम सत्यापित करें; गुणवत्ता निरीक्षण रिकॉर्ड संकलित करें; डिलीवरी से पहले मौसम सुरक्षा के लिए पैकेज।
- हॉट-रोल्ड एच-बीम: 200x100 मिमी से... 450200 मिमी
- मानक I बीम: I10 से I32
- मानक चैनल स्टील: [10 से [25
- लाइट वेल्डेड एच बीम: ऊंचाई 250 मिमी से 600 मिमी
- मानक डिलीवरी लंबाई: 6 मीटर, 9 मीटर, 12 मीटर, फील्ड स्प्लिसिंग के लिए ओवरलेंथ
- प्रसंस्करण सहिष्णुता: कुल लंबाई विचलन ±3 मिमी, पार्श्व विक्षेपण ≤L/1000
|
सामग्री ग्रेड |
नम्य होने की क्षमता |
तन्यता ताकत |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235MPa |
375 ~ 500 एमपीए |
पारंपरिक फर्श और छत के माध्यमिक बीम |
|
Q355B |
≥355MPa |
470 ~ 630 एमपीए |
हेवी-ड्यूटी उपकरण प्लेटफ़ॉर्म सेकेंडरी बीम |
- बल प्रदर्शन: मुख्य रूप से मजबूत अक्ष झुकने वाला बल, फर्श स्लैब द्वारा प्रतिबंधित पार्श्व स्थिरता। Φ16/Φ19 कतरनी स्टड के साथ असर क्षमता लगभग 30% बढ़ जाती है
- स्टिफ़नर लेआउट: बियरिंग सपोर्ट पर केवल स्थानीय स्टिफ़नर स्थापित करें, कोई पूर्ण-लंबाई वाले स्टिफ़नर नहीं
- वेल्ड निरीक्षण: यादृच्छिक यूटी निरीक्षण के साथ माध्यमिक वेल्ड, सभी फ़िलेट वेल्ड के लिए दृश्य निरीक्षण
- जंग हटाने का मानक: St3 मैन्युअल जंग हटाना, उच्च-मानक परियोजनाओं के लिए Sa2.5 शॉट ब्लास्टिंग
- पेंट सूखी फिल्म की मोटाई: 60μm से 100μm
- अग्नि प्रतिरोध समय: पतली अग्निरोधी कोटिंग के साथ 0.5 घंटे से 1 घंटे तक
- कनेक्टिंग प्लेट की मोटाई: 8 मिमी से 16 मिमी
- प्राथमिक भार वहन बीम: मुख्य Q355B सामग्री, मोटी अंत प्लेट, 100% प्राथमिक वेल्ड यूटी निरीक्षण, ग्रेड 10.9 बोल्ट, 100-160μm पेंट फिल्म
- सेकेंडरी स्ट्रक्चरल सपोर्ट स्टील बीम: मुख्य Q235B सामग्री, पतली कनेक्टिंग प्लेट, रैंडम सेकेंडरी वेल्ड निरीक्षण, ग्रेड 4.8 बोल्ट, 60-100μm पेंट फिल्म
- एकीकृत घटक आपूर्ति: संपूर्ण इस्पात संरचना पैकेज के लिए एकीकृत उत्पादन शेड्यूलिंग और सहनशीलता मानक - जिसमें मुख्य बीम, माध्यमिक बीम, उच्च शक्ति वाले बोल्ट और कनेक्शन प्लेट शामिल हैं - विभिन्न आपूर्तिकर्ताओं के बीच आयामी विसंगतियों के कारण होने वाली ऑन-साइट मिसलिग्न्मेंट को खत्म करना और पुनर्कार्य को कम करना।
- व्यापक क्रॉस-बॉर्डर दस्तावेज़ीकरण: घटक आईडी क्रॉस-रेफरेंस सूचियों के साथ द्विभाषी सामग्री गुणवत्ता प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट, वेल्ड नमूना रिपोर्ट और असेंबली चित्र का प्रावधान; विदेशी सीमा शुल्क निकासी, तृतीय-पक्ष निरीक्षण/स्वीकृति और साइट फाइलिंग आवश्यकताओं का पूरी तरह से अनुपालन।
- अपफ्रंट तकनीकी सहायता और ड्राइंग ऑप्टिमाइज़ेशन: फ़्लोर लोड और बे आयामों के आधार पर सेकेंडरी बीम स्पेसिंग का मुफ़्त प्री-सेल ऑप्टिमाइज़ेशन; स्टड और शहतीर क्लीट स्थानों का सत्यापन; अपर्याप्त भार क्षमता या लेआउट त्रुटियों जैसे मुद्दों को रोकने के लिए विस्तृत कनेक्शन असेंबली ड्राइंग का प्रावधान।
- सुरक्षात्मक क्रॉस-बॉर्डर लॉजिस्टिक्स: एज प्रोटेक्टर्स और वॉटरप्रूफ स्ट्रेच रैप का उपयोग करके अतिरिक्त-लंबे माध्यमिक बीम के लिए अनुभागीय पैकेजिंग; समुद्र और भूमि परिवहन की कठोरता का सामना करने और पेंट क्षति या प्रोफ़ाइल विरूपण को रोकने के लिए स्पष्ट रूप से चिह्नित उठाने वाले बिंदु; पैकिंग सूचियों और लॉजिस्टिक्स ट्रैकिंग नंबरों का एक साथ प्रावधान।
- रिमोट ऑन-साइट इंस्टॉलेशन समर्थन: सचित्र इंस्टॉलेशन मैनुअल और लघु असेंबली वीडियो ट्यूटोरियल का प्रावधान; चीनी और अंग्रेजी में 24/7 दूरस्थ तकनीकी प्रश्नोत्तर; सेकेंडरी बीम पिन्ड कनेक्शन, लैपिंग और समग्र फर्श निर्माण पर वास्तविक समय मार्गदर्शन।
- दीर्घकालिक वारंटी और रखरखाव: 5 साल की सामग्री वारंटी और 2 साल की फैक्ट्री-एप्लाइड एंटी-जंग कोटिंग वारंटी; इंस्टालेशन के बाद पेंट टच-अप और बोल्ट के पुन: निरीक्षण/रखरखाव के लिए निःशुल्क योजनाएं; छोटे माध्यमिक बीम सहायक उपकरण के लिए स्थायी पुनःपूर्ति सेवा।
