पारंपरिक फ्लैट स्पेस फ्रेम या पोर्टल कठोर फ्रेम के विपरीत, लॉन्ग स्पैन स्टील लैटिस शैल संरचना एक घुमावदार स्थानिक ग्रिड लोड-बेयरिंग प्रणाली का उपयोग करती है। जबकि सपाट संरचनाएं मुख्य रूप से झुकने की क्रिया पर निर्भर करती हैं, यह प्रणाली शेल-आर्क थ्रस्ट और स्थानिक सदस्यों की अक्षीय क्रिया के संयोजन के माध्यम से भार-वहन क्षमता प्राप्त करती है।
यह प्रणाली केवल व्यक्तिगत सदस्यों की एक असेंबली नहीं है बल्कि एक पूर्ण, एकीकृत समाधान है जिसमें संरचनात्मक नोड्स, स्लाइडिंग बीयरिंग, जोर-प्रतिरोधी नींव तत्व, छत के लिफाफे और बिजली/जंग संरक्षण शामिल हैं। इसे विशेष रूप से 60 मीटर से अधिक की स्तंभ-मुक्त छतों, जटिल घुमावदार ज्यामिति और भारी हवा और बर्फ भार के अधीन साइटों से जुड़ी संरचनात्मक चुनौतियों का समाधान करने के लिए इंजीनियर किया गया है। दीर्घकालिक परिचालन सुरक्षा के साथ वास्तुशिल्प सौंदर्यशास्त्र को संतुलित करते हुए, यह अल्ट्रा-लार्ज-स्पैन औद्योगिक सुविधाओं और सार्वजनिक स्थानों की छत के लिए एक मुख्यधारा की पसंद बन गया है।

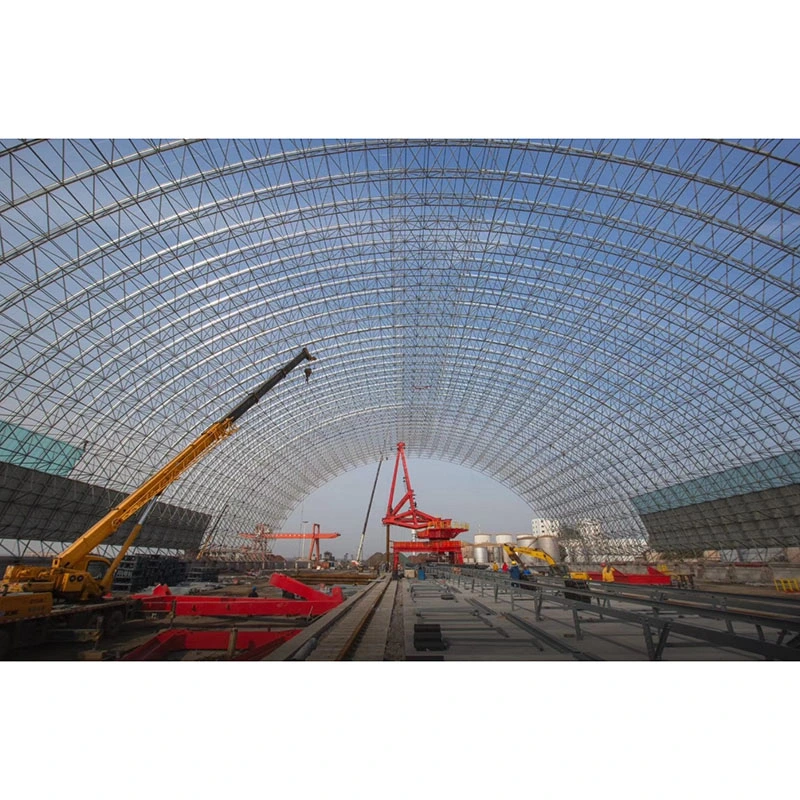

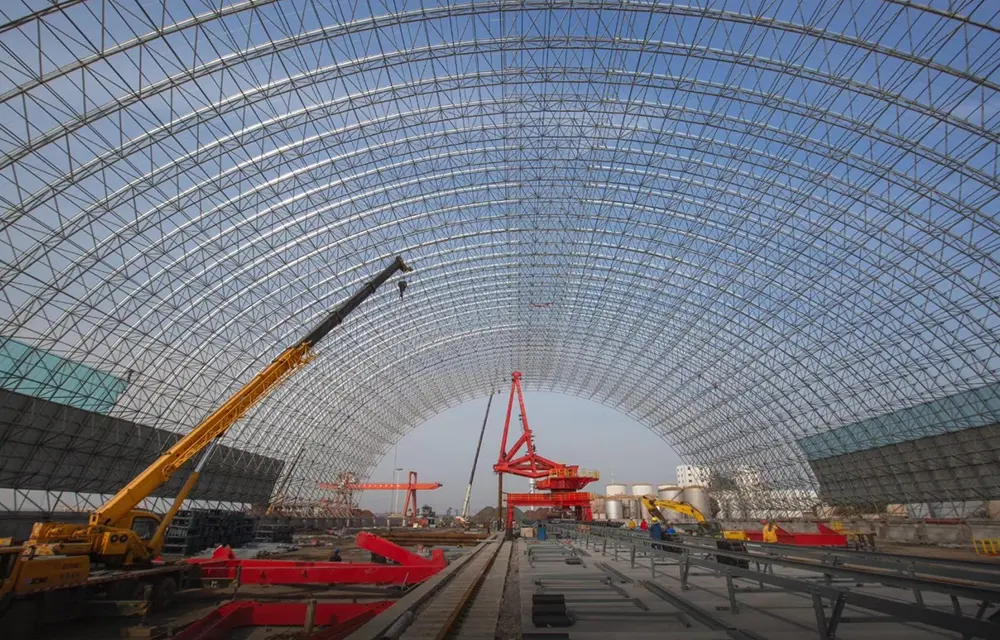

लॉन्ग स्पैन स्टील लैटिस शैल संरचना - जिसे अक्सर "स्टील लैटिस शैल" के रूप में संदर्भित किया जाता है - एक प्रकार की घुमावदार, अत्यधिक सांख्यिकीय रूप से अनिश्चित स्थानिक ग्रिड संरचना है। यह अनिवार्य रूप से एक सपाट अंतरिक्ष फ्रेम है जिसे एक सतत घुमावदार सतह बनाने के लिए धनुषाकार किया गया है, जिसमें गोलाकार, दीर्घवृत्ताकार, बेलनाकार और अतिपरवलयिक परवलयिक ज्यामिति शामिल हैं। परिभाषित करने वाली विशेषता बाहरी क्षैतिज आर्च थ्रस्ट की पीढ़ी है, जिसके लिए आंतरिक बलों का प्रतिकार करने के लिए समर्थन, रिंग बीम या थ्रस्ट-प्रतिरोधी नींव की आवश्यकता होती है। इसके विपरीत, फ्लैट स्पेस फ्रेम मुख्य रूप से ऊर्ध्वाधर दिशा में भार सहन करते हैं और कोई क्षैतिज आर्च थ्रस्ट उत्पन्न नहीं करते हैं; दोनों प्रणालियों को नियंत्रित करने वाले मौलिक यांत्रिक सिद्धांत पूरी तरह से अलग हैं।
- सदस्य लोडिंग: मुख्य रूप से अक्षीय तनाव और संपीड़न; स्थानीय झुकने वाले तनावों की अनुपस्थिति एक समान तनाव वितरण सुनिश्चित करती है।
- लोड ट्रांसफर: ऊर्ध्वाधर छत के भार को घुमावदार सतह की स्पर्शरेखा दिशा के साथ शेल के भीतर अक्षीय बलों में हल किया जाता है; लोड पथ छोटा है, जिसके परिणामस्वरूप न्यूनतम ऊर्जा हानि होती है।
- परिचालन उपयुक्तता: एक अत्यधिक सांख्यिकीय रूप से अनिश्चित निरर्थक संरचना; स्थानीयकृत सदस्य विफलता वैश्विक पतन को ट्रिगर नहीं करती है, जो अचानक हवा, बर्फ और भूकंपीय घटनाओं के खिलाफ बेहतर लचीलापन प्रदान करती है।
- सिंगल-लेयर स्टील लैटिस शेल: बहुत कम स्व-वजन के साथ सिंगल-लेयर सदस्य व्यवस्था; छोटे से मध्यम विस्तार (15-60 मीटर) के चमकीले गुंबदों और छोटे परिदृश्य मंडपों के लिए उपयुक्त; केवल कम हवा और बर्फ भार वाले क्षेत्रों में लागू; मुख्य रूप से कास्ट स्टील हब नोड्स का उपयोग करता है।
- डबल-लेयर बोल्टेड-बॉल लैटिस शेल: डबल-लेयर ग्रिड कॉन्फ़िगरेशन जिसमें वेब सदस्यों को जोड़ने के साथ ऊपर और नीचे के कॉर्ड शामिल हैं; उच्च कठोरता प्रदान करता है; मानक बड़े-स्पैन (30-100 मीटर) कोयला शेड और बेलनाकार भंडारण गोले के लिए उपयुक्त; मानक हवा और बर्फ की स्थिति वाले अंतर्देशीय स्थलों के लिए पसंदीदा विकल्प।
- डबल-लेयर वेल्डेड-बॉल लैटिस शेल: गोलाकार नोड्स पर पूर्ण-प्रवेश वेल्डिंग की सुविधा, विरूपण के लिए असाधारण प्रतिरोध प्रदान करती है; तेज़ हवाओं और भारी बर्फबारी के अधीन तटीय क्षेत्रों में अल्ट्रा-बड़े स्पैन (60-200 मीटर) और भारी भार वाली भंडारण सुविधाओं के लिए उपयुक्त।
प्राथमिक सामग्री चयन मानदंड: Q235B स्टील को स्पैन ≤60m और छत भार ≤0.9 kN/m² के लिए चुना गया है; Q355B स्टील का उपयोग 60 मीटर से अधिक के विस्तार, भारी भार वाले कोयला शेड और तटीय क्षेत्रों के लिए किया जाता है।
इसमें कस्टम-कट सर्कुलर हॉलो सेक्शन (सीएचएस) सदस्य और तीन प्रकार के विशेष नोड शामिल हैं; सभी सदस्यों को मानकीकृत लंबाई का उपयोग करने के बजाय सतह की वक्रता के आधार पर विशिष्ट लंबाई में काटा जाता है। आधार सामग्री में सीमलेस स्टील पाइप और उच्च-आवृत्ति वेल्डेड स्टील पाइप शामिल हैं, जिनकी विशिष्टताएं φ60×3.5 से φ219×10 तक हैं। नोड प्रकारों के लिए विभेदित अनुप्रयोग परिदृश्य:
- बोल्ट वाले खोखले गोले: कम वक्रता वाले बेलनाकार गोले और दोहरी परत वाले पारंपरिक जालीदार गोले; बोल्ट का उपयोग करके साइट पर असेंबल किया गया, जिसके लिए शून्य ऑन-साइट वेल्डिंग की आवश्यकता होती है।
- वेल्डेड खोखले गोले: बड़े-स्पैन, भारी-भार और मोटी-खोल संरचनाएं; स्थानीय कुचल विरूपण का विरोध करने के लिए आंतरिक कुंडलाकार सख्त पसलियों की सुविधा।
- कास्ट स्टील हब नोड्स: विशेष रूप से सिंगल-लेयर घुमावदार गुंबदों के लिए; प्लग-इन कनेक्शन का उपयोग करें और उच्चतम स्तर के घटक मानकीकरण की पेशकश करें।
एसोसिएटेड फास्टनरों: बोल्टेड स्फीयर सिस्टम मानक ग्रेड 10.9 उच्च शक्ति वाले बोल्ट, शंक्वाकार सिर, सीलिंग प्लेट और आस्तीन का उपयोग करते हैं; वेल्डेड क्षेत्र प्रणालियों में मानक फास्टनरों की कमी होती है, जो पूरी तरह से बेवेल्ड किनारों के साथ पूर्ण-प्रवेश बट वेल्ड पर निर्भर होते हैं।
एक जालीदार शेल का क्षैतिज आर्च थ्रस्ट एक स्पेस फ्रेम का 3-5 गुना होता है; गलत समर्थन चयन सीधे तौर पर छत गिरने का कारण बन सकता है। चार प्रकार के समर्थन और उनके अनुप्रयोग परिदृश्य:
- स्थिर टिका हुआ समर्थन: भवन के कोनों पर स्थित; ऊर्ध्वाधर और द्विदिश क्षैतिज विस्थापन को रोकें, शेल के आर्च थ्रस्ट का 60% से अधिक सहन करें, और तनाव को दूर करने के लिए मामूली घुमाव की अनुमति दें।
- यूनिडायरेक्शनल स्लाइडिंग समर्थन: परिधीय या रेडियल दिशा के साथ स्लाइड करें; विशेष रूप से मौसमी तापमान अंतर के कारण होने वाले थर्मल थ्रस्ट को छोड़ने, थर्मल विस्तार और संकुचन के कारण होने वाली दरार को रोकने के लिए डिज़ाइन किया गया है।
- तन्य हिंग वाले समर्थन: तटीय या खुले, उजागर स्थलों में उपयोग किया जाता है; नकारात्मक वायु सक्शन बलों का विरोध करें और जालीदार खोल को हवा से ऊपर उठने या फटने से रोकें।
- लोचदार समर्थन: असमान नींव निपटान वाली साइटों के लिए या अनियमित डबल-घुमावदार जालीदार गोले के लिए उपयोग किया जाता है; भार वितरण को समायोजित करने के लिए नींव विरूपण को अनुकूलित करें।
सहायक सहायक उपकरण: 18-30 मिमी मोटी बेस प्लेट, 12-20 मिमी पार्श्व कठोर पसलियाँ, Q355B एम्बेडेड एंकर बोल्ट, और लेवलिंग/एंटी-स्लिप शिम।
मानक पृथक पाइल कैप जालीदार शेल द्वारा उत्पन्न बाहरी जोर का प्रतिकार नहीं कर सकते हैं; इसलिए, लक्षित सुदृढीकरण की आवश्यकता है। फाउंडेशन C30-C35 प्रबलित कंक्रीट पृथक पाइल कैप, स्ट्रिप फाउंडेशन या पाइल कैप का उपयोग करते हैं। बाहरी विस्थापन को रोकने के लिए नींव के बाहरी हिस्से पर एंटी-अपलिफ्ट ग्राउंड बीम और कंक्रीट काउंटरवेट पियर्स स्थापित किए जाते हैं। बीयरिंगों की सुचारू स्लाइडिंग सुनिश्चित करने के लिए एम्बेडेड स्टील बियरिंग प्लेटों के लिए समतलता सहिष्णुता ≤2 मिमी पर सेट की गई है।
छत के घेरे प्रणाली में तीन प्रकार शामिल हैं: घुमावदार बैरल शैल के लिए एल्यूमीनियम-मैग्नीशियम-मैंगनीज स्टैंडिंग-सीम पैनल, दिन के उजाले वाले गुंबदों के लिए टेम्पर्ड इंसुलेटिंग ग्लास, और संलग्न कोयला शेड के लिए प्रोफाइल रंग-लेपित स्टील शीट। माध्यमिक संरचनात्मक सदस्यों में पूरी तरह से हॉट-डिप गैल्वेनाइज्ड सी- और जेड-सेक्शन पर्लिन शामिल हैं, जो छत टाई रॉड्स और ईव स्ट्रट्स द्वारा पूरक हैं। पार्श्व स्थिरता एक बाहरी प्रबलित कंक्रीट रिंग बीम द्वारा सुनिश्चित की जाती है जिसमें समग्र आर्च थ्रस्ट होता है, साथ ही गैबल सिरों पर और स्तंभों के बीच अतिरिक्त स्टील ब्रेसिंग होती है ताकि सिरों पर पार्श्व विस्थापन को रोका जा सके।
- संक्षारण रोधी: मानक अंतर्देशीय स्थलों के लिए हॉट-डिप गैल्वेनाइज्ड कोटिंग मोटाई ≥85μm और नमक स्प्रे के संपर्क में आने वाले तटीय स्थलों के लिए ≥120μm; क्षतिग्रस्त गैल्वनाइजिंग की ऑन-साइट मरम्मत में Sa2.5 अपघर्षक ब्लास्टिंग और उसके बाद तीन-परत एपॉक्सी जिंक-समृद्ध कोटिंग प्रणाली शामिल है।
- अग्नि प्रतिरोध: सार्वजनिक स्थानों को पतली-फिल्म इंट्यूसेंट आग प्रतिरोधी कोटिंग्स (0.5h-2.0h अग्नि प्रतिरोध के लिए रेटेड) के साथ लेपित किया जाता है; संलग्न औद्योगिक कोयला शेडों को मानक आग प्रतिरोधी कोटिंग्स की आवश्यकता नहीं होती है।
- बिजली संरक्षण: टॉप-कॉर्ड सदस्य एक प्राकृतिक बिजली-कैप्चरिंग जाल के रूप में काम करते हैं, जो एक पूर्ण ग्राउंडिंग सर्किट बनाने के लिए एंकर बोल्ट के माध्यम से नींव के मुख्य सुदृढीकरण सलाखों से जुड़ा होता है; किसी अतिरिक्त बिजली संरक्षण स्ट्रिप्स की आवश्यकता नहीं है।
स्टील ट्यूब सदस्य + बोल्टेड बॉल + यूनिडायरेक्शनल स्लाइडिंग हिंगेड सपोर्ट + स्ट्रिप थ्रस्ट-प्रतिरोधी फाउंडेशन + रंग-लेपित स्टील क्लैडिंग; संलग्न शुष्क कोयला शेड और समुच्चय साइलो के लिए आदर्श; सबसे कम लागत और सबसे कम निर्माण अवधि।
मोटी दीवार वाली वेल्डेड ट्यूब + कठोर वेल्डेड खोखले गोले + निश्चित तनाव-प्रतिरोधी समर्थन + ढेर टोपी नींव + एल्यूमीनियम-मैग्नीशियम-मैंगनीज छत; स्टेडियमों और हवाई अड्डे के टर्मिनलों में बड़े-स्पैन वाले गुंबदों के लिए उपयुक्त; हवा और बर्फ भार के विरुद्ध उच्चतम अतिरेक प्रदान करता है।
मानकीकृत घुमावदार गोलाकार ट्यूब + कास्ट स्टील हब नोड्स + हल्के हिंग वाले समर्थन + ग्लास रोशनदान छत; लैंडस्केप एट्रियम और छोटे प्रदर्शनी हॉल के लिए उपयुक्त; बेहतर सौंदर्य अपील प्रदान करता है।
100 मीटर स्पैन के लिए, स्टील की खपत डबल-लेयर फ्लैट स्पेस फ्रेम की तुलना में 18% -25% कम है; शेल का आर्च प्रभाव स्वाभाविक रूप से भार वितरित करता है, जिससे भविष्य में संरचनात्मक सुदृढीकरण की आवश्यकता समाप्त हो जाती है।
गोलाकार या जटिल दोहरी-घुमावदार छत आकृतियाँ बनाने में सक्षम; पोर्टल कठोर फ़्रेमों की 36 मीटर आर्थिक विस्तार सीमा से अधिक है और अद्वितीय वास्तुशिल्प रूपों के लिए अनुमोदन आवश्यकताओं को पूरा करता है।
घुमावदार ज्यामिति जल निकासी के लिए अंतर्निहित ढलान प्रदान करती है, जिससे ढलान बनाने के लिए अतिरिक्त भराव परतों की आवश्यकता समाप्त हो जाती है और छत के रिसाव और पानी जमा होने से जुड़े रखरखाव के जोखिम कम हो जाते हैं।
अत्यधिक सांख्यिकीय रूप से अनिश्चित संरचना के रूप में, यह ब्यूफोर्ट स्केल 12 हवाओं, बर्फानी तूफान और क्षेत्रीय भूकंपीय गतिविधि का विरोध करने में सभी समतल इस्पात संरचनाओं से बेहतर प्रदर्शन करता है।
हाइड्रोलिक लिफ्टिंग के बाद एकीकृत ग्राउंड असेंबली का समर्थन करता है; उच्च ऊंचाई पर काम को 70% तक कम कर देता है, जिससे साइट पर सुरक्षा दुर्घटनाओं की दर कम हो जाती है।
समान गोलाकार खोखले अनुभाग जंग हटाने और निरीक्षण की सुविधा प्रदान करते हैं; घुमावदार छत बारिश के पानी और धूल को प्राकृतिक रूप से बाहर निकलने देती है, जिससे सफाई की आवृत्ति आधी हो जाती है।
पोर्टल कठोर फ़्रेम केवल समतल, यूनिडायरेक्शनल झुकने का अनुभव करते हैं; जब फैलाव 36 मीटर से अधिक हो जाता है तो लागत बढ़ जाती है, और वे घुमावदार आकार नहीं बना सकते हैं। फ्लैट स्पेस फ्रेम क्षैतिज आर्क थ्रस्ट के बिना पूरी तरह से स्थानिक तनाव और संपीड़न पर निर्भर करते हैं; उन्हें घुमावदार सतहों पर अनुकूलित करने के लिए कई गैर-मानक घटकों की आवश्यकता होती है, जिससे लागत 40% से अधिक बढ़ जाती है। लॉन्ग स्पैन स्टील लैटिस शैल संरचनाएं द्विदिशात्मक स्थानिक आर्क क्रिया का उपयोग करती हैं, जो उन्हें घुमावदार सतहों के लिए स्वाभाविक रूप से अनुकूल बनाती हैं और अल्ट्रा-बड़े स्पैन के लिए महत्वपूर्ण लागत लाभ प्रदान करती हैं।
स्पेस फ़्रेम को आमतौर पर ऊंचाई पर टुकड़े-दर-टुकड़े संयोजन की आवश्यकता होती है, जिससे साइट का लचीलापन सीमित हो जाता है; स्टील जाली के गोले चार निर्माण विधियों के विकल्प की अनुमति देते हैं, जिसमें सीमित स्थानों के लिए उपयुक्त घूर्णी स्लाइडिंग तकनीक भी शामिल है। बाड़े के संबंध में, स्टील जाली खोल की वक्रता एल्यूमीनियम-मैग्नीशियम-मैंगनीज पैनलों और घुमावदार ग्लास के साथ पूरी तरह से संरेखित होती है, जिससे छत पैनलों पर मरोड़ वाला तनाव समाप्त हो जाता है और भविष्य में दरार पड़ने का खतरा कम हो जाता है।
संरचनात्मक सदस्य पूरी तरह से निर्बाध गोलाकार ट्यूबों से बने होते हैं, जो कोण या चैनल स्टील के साथ पाए जाने वाले गंदगी-फँसाने वाले "मृत क्षेत्रों" को समाप्त करते हैं; यह हॉट-डिप गैल्वनाइजिंग और कोटिंग अनुप्रयोगों के दौरान पूर्ण कवरेज सुनिश्चित करता है, जिससे समतल अंतरिक्ष फ्रेम की तुलना में तटीय वातावरण में जंग-रोधी जीवनकाल 8-12 वर्षों तक बढ़ जाता है। श्रेणी के अनुसार मानकीकृत प्रसंस्करण वर्कफ़्लो
1. बोल्टेड-बॉल सटीक मशीनिंग: गोल स्टील फोर्जिंग ब्लैंक → गोलाकार सतह की खराद फिनिशिंग → मल्टी-स्टेशन ड्रिलिंग और विशिष्ट कोणों/वक्रता पर टैपिंग → आंतरिक दरारों के लिए चुंबकीय कण निरीक्षण (एमपीआई) → हॉट-डिप गैल्वनाइजिंग।
2. सदस्य सटीक मशीनिंग: स्टील ट्यूबों की लंबाई तक सीएनसी कटिंग → शंक्वाकार सिर की मशीनिंग → दोनों सिरों पर पूर्ण-प्रवेश CO2 परिधि वेल्डिंग → 20% महत्वपूर्ण सदस्यों पर अल्ट्रासोनिक परीक्षण (यूटी, ग्रेड II) → जंग हटाने के लिए शॉट ब्लास्टिंग (एसए 2.5) → हॉट-डिप गैल्वनाइजिंग।
3. सहायक प्रसंस्करण: ग्रेड 10.9 बोल्ट का शमन, टेम्परिंग और निरीक्षण; थ्रेड फिट सहनशीलता सुनिश्चित करने के लिए आस्तीन और सेट स्क्रू का एक साथ गैल्वनाइजिंग।
4. फैक्ट्री प्री-असेंबली: 1:1 स्केल घुमावदार असेंबली जिग का निर्माण → पंखे के आकार की इकाइयों की ट्रायल असेंबली → गोलाकार वृद्धि और बोल्ट प्रविष्टि गहराई का सत्यापन → गैर-मानक सदस्यों का समायोजन।
5. जोनल पैकेजिंग: परिधीय और रेडियल नंबरिंग के आधार पर वर्गीकृत पैकिंग → ऑन-साइट असेंबली अनुक्रम का अंकन।
6. ऑन-साइट इंस्टॉलेशन: सपोर्ट लेवलिंग → बॉटम कॉर्ड ग्रिड की असेंबली → वेब मेंबर्स की स्थापना और टॉप कॉर्ड क्लोजर → हाई-स्ट्रेंथ बोल्ट्स को अंतिम रूप से कसना → गैल्वनाइजिंग टच-अप और फायरप्रूफ कोटिंग।
स्टील प्लेट गोलार्धों की स्टैम्पिंग → बेवलिंग → आंतरिक कुंडलाकार सख्त पसलियों की असेंबली → गोले को बंद करने के लिए जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू) → 100% यूटी (ग्रेड II) वेल्ड निरीक्षण → गोले की पीसने और गैल्वनाइजिंग; प्रत्येक वेल्ड के निरीक्षण और स्वीकृति के साथ, क्षेत्रों में सदस्यों की ऑन-साइट पूर्ण-प्रवेश बेवल वेल्डिंग।
कास्ट-स्टील नोड्स की सटीक कास्टिंग → मल्टी-डायरेक्शनल कनेक्शन स्लॉट की मशीनिंग → घुमावदार ट्यूब सिरों की मिलिंग → फैक्ट्री यूनिट ट्रायल असेंबली → समग्र गैल्वनाइजिंग; इंसर्शन और बोल्ट लॉकिंग के माध्यम से ऑन-साइट असेंबली - साइट पर किसी हॉट वर्क या वेल्डिंग की आवश्यकता नहीं है।
बेस प्लेटों और स्टिफ़नर प्लेटों की सीएनसी कटिंग → बेवलिंग, असेंबली और वेल्डिंग → स्लाइडिंग सतहों की सटीक मिलिंग → वेल्ड निरीक्षण → एंकर बोल्ट की गैल्वनाइजिंग और पूर्ण सेट पैकेजिंग।
सामान्य स्टील पाइप विशिष्टता: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
पारंपरिक ग्रिड रिक्ति: गोलाकार और बेलनाकार जाली के गोले के लिए 1.5 मीटर ~ 3.5 मीटर
सदस्य मशीनिंग सहिष्णुता: कुल लंबाई विचलन ±1.0 मिमी, रैखिकता ≤ एल/1000
बोल्टेड गोलाकार नोड: व्यास φ120~φ400 मिमी, दीवार की मोटाई 12~20 मिमी, पेंच छेद कोण सहिष्णुता ±15′
वेल्डेड खोखला गोलाकार नोड: व्यास φ200 ~ φ500 मिमी, आंतरिक कठोरता रिंग के साथ दीवार की मोटाई 14 ~ 22 मिमी
समर्थन बेस प्लेट: 18 ~ 30 मिमी मोटाई, स्टिफ़नर प्लेट 12 ~ 20 मिमी, एंकर बोल्ट सामग्री Q355B
|
सामग्री ग्रेड |
नम्य होने की क्षमता |
तन्यता ताकत |
आवेदन का दायरा |
|
Q235B |
≥235MPa |
375 ~ 500 एमपीए |
छोटे-स्पैन सिंगल-लेयर जाली खोल, लाइट-लोड डेलाइटिंग गुंबद |
|
Q355B |
≥355MPa |
470 ~ 630 एमपीए |
60 मीटर से अधिक डबल-लेयर जालीदार खोल, कोयला शेड, भारी हवा और बर्फ भार वाले स्थान |
सिंगल-लेयर जाली शैल किफायती अवधि: 15m~60m
डबल-लेयर बोल्टेड गोलाकार जाली शैल किफायती अवधि: 30 मीटर ~ 100 मीटर
डबल-लेयर वेल्डेड गोलाकार जाली खोल अधिकतम अवधि: 60 मीटर ~ 200 मीटर
रूफ लोड इंडेक्स: डेड लोड 0.35~0.90kN/㎡, लाइव लोड 0.5~1.2kN/㎡; बंद कोयला शेड का लाइव लोड 2.5kN/㎡ तक
तापमान विरूपण नियंत्रण: अल्ट्रा-लंबे बेलनाकार गोले को तापमान आर्क थ्रस्ट जारी करने के लिए एक तरफा स्लाइडिंग समर्थन अपनाना चाहिए
बोल्टेड गोलाकार पाइप परिधीय वेल्ड: ग्रेड 2 वेल्ड, प्रमुख सदस्यों के लिए 20% यूटी अल्ट्रासोनिक निरीक्षण, राष्ट्रीय प्रमुख परियोजनाओं के लिए 100% निरीक्षण
वेल्डेड गोलाकार बट वेल्ड: पूर्ण प्रवेश ग्रेड 2 वेल्ड, भारी भार वाले जाली के गोले के लिए 100% यूटी निरीक्षण
फैक्टरी हॉट-डिप गैल्वनाइजिंग: अंतर्देशीय क्षेत्रों के लिए ≥85μm, तटीय नमक कोहरे वाले क्षेत्रों के लिए ≥120μm
ऑन-साइट मरम्मत मानक: Sa2.5 रेत ब्लास्टिंग, तीन-परत पेंट सिस्टम के लिए कुल सूखी फिल्म मोटाई ≥120μm
अग्नि प्रतिरोध अवधि: सार्वजनिक भवन पतली परत अग्निरोधक कोटिंग के लिए 0.5h/1.0h/1.5h/2.0h
रिंग बीम और समर्थन अक्ष विचलन ≤±5 मिमी, समर्थन ऊंचाई विचलन ≤±3 मिमी
आसन्न समर्थन की ऊंचाई विचलन ≤2 मिमी, समग्र शेल वृद्धि विचलन ≤1/1000 डिजाइन ऊंचाई
सिंगल-लेयर डेलाइटिंग गुंबद: 10~20kg/㎡
डबल-लेयर पारंपरिक स्थल बेलनाकार खोल: 20~33kg/㎡
डबल-लेयर बंद कोयला शेड जाली खोल: 33 ~ 55 किग्रा / ㎡
सीमित स्थान और क्रेन पहुंच की कमी जैसी चुनौतियों का समाधान करने के लिए साइट की स्थितियों के आधार पर लॉन्ग स्पैन स्टील लैटिस शैल संरचनाओं के लिए स्थापना योजनाओं का चयन किया जाता है:
1. उच्च-ऊंचाई वाली बल्क असेंबली: छोटी-छोटी बिखरी हुई साइटों के लिए उपयुक्त, बड़े उठाने वाले उपकरण की आवश्यकता नहीं है
2. ब्लॉक असेंबली: खोल को पंखे के आकार के ब्लॉकों में विभाजित करें, जमीन पर इकट्ठा करें और अलग से उठाएं
3. समग्र हाइड्रोलिक लिफ्टिंग: बड़े-स्पैन वाले इनडोर स्थानों के लिए पसंदीदा, उच्च-ऊंचाई वाले ऑपरेशन जोखिमों को कम करें
4. घूर्णी स्लाइडिंग स्थापना: सीमित क्रेन मोड़ त्रिज्या वाले संकीर्ण तटीय स्थलों के लिए उपयुक्त
Q1 मैं सिंगल-लेयर और डबल-लेयर लॉन्ग स्पैन स्टील लैटिस शैल संरचनाओं के बीच तुरंत चयन कैसे करूं?
बिना बर्फ जमाव और उच्च प्राकृतिक प्रकाश आवश्यकताओं वाले गैर-तटीय क्षेत्रों में ≤60 मीटर के स्पैन के लिए, सिंगल-लेयर हब-नोड जाली शेल को प्राथमिकता दी जाती है (30% कम लागत)। 60 मीटर से अधिक के विस्तार के लिए, या तटीय, भारी-बर्फ, या भारी-भार (सामग्री भंडारण) परिदृश्यों में, एकल-परत संरचनाओं से जुड़ी स्थानीय बकलिंग अस्थिरता को रोकने के लिए एक डबल-लेयर जाली शेल अनिवार्य है।
Q2 क्या जाली के गोले के लिए स्लाइडिंग सपोर्ट को छोड़ा जा सकता है?
नहीं, 45 मीटर से अधिक लंबाई वाले बैरल शेल या 50 मीटर व्यास से अधिक गुंबदों के लिए, थर्मल विरूपण स्टील की भार-वहन क्षमता से कहीं अधिक आंतरिक जोर बल उत्पन्न करता है; स्लाइडिंग सपोर्ट को छोड़ने से सीधे तौर पर सदस्य झुक जाएगा या फ्रैक्चर हो जाएगा।
Q3 क्या हॉट-डिप गैल्वनाइजिंग के बाद साइट पर सेकेंडरी कटिंग या ड्रिलिंग की जा सकती है?
द्वितीयक कटाई या ड्रिलिंग निषिद्ध है। सभी छेद वाले स्थान और सदस्य की लंबाई कारखाने में पूर्वनिर्मित होती है, केवल बोल्ट वाली असेंबली साइट पर की जाती है; काटने से गैल्वनाइज्ड कोटिंग क्षतिग्रस्त हो जाती है - जिसकी पूरी तरह से मरम्मत नहीं की जा सकती - जिससे संरचना का संक्षारण प्रतिरोधी जीवनकाल काफी कम हो जाता है।
Q4 स्टील जाली के गोले और स्पेस फ्रेम के बीच दीर्घकालिक ओ एंड एम लागत में क्या अंतर है?
समान अवधि के लिए, जाली खोल की घुमावदार सतह बेहतर स्व-सफाई क्षमताएं प्रदान करती है, जिससे वार्षिक छत की सफाई लागत 45% कम हो जाती है। इसके अतिरिक्त, अक्षीय-भार सदस्य थकान-प्रेरित झुकने से पीड़ित नहीं होते हैं, जिससे 30 वर्षों के भीतर संरचनात्मक सुदृढीकरण की आवश्यकता समाप्त हो जाती है; इस प्रकार, ओ एंड एम का प्रदर्शन फ्लैट स्पेस फ्रेम की तुलना में कहीं बेहतर है।
1. अग्रिम संरचनात्मक चयन और डिजाइन: पूर्व-बिक्री सेवाओं में नींव पार्श्व जोर प्रतिरोध के संबंध में डिजाइन त्रुटियों को रोकने के लिए स्थानीय हवा/बर्फ मापदंडों, भूकंपीय तीव्रता और भूवैज्ञानिक स्थितियों के आधार पर असर लेआउट और रिंग बीम सुदृढीकरण के लिए मानार्थ, विशेष चित्रों का प्रावधान शामिल है।
2. व्यापक द्विभाषी दस्तावेज़ीकरण: विदेशी पर्यवेक्षकों और सीमा शुल्क निकासी की आवश्यकताओं को सीधे पूरा करने के लिए अंग्रेजी और चीनी दोनों में पूर्ण दस्तावेज़ीकरण का प्रावधान - जिसमें सामग्री रिपोर्ट, वेल्ड के लिए अल्ट्रासोनिक परीक्षण (यूटी) रिपोर्ट, गैल्वनीकरण प्रमाण पत्र और स्थापना संरचनात्मक गणना शामिल हैं।
3. सीमा पार परिवहन के लिए सुरक्षात्मक पैकेजिंग: गोलाकार नोड्स को व्यक्तिगत रूप से बबल रैप में लपेटा जाता है; पतले सदस्यों को सुरक्षात्मक कोने गार्ड के साथ स्टील रैक पर बांधा जाता है; और सभी वस्तुओं में समुद्री माल ढुलाई के लिए उपयुक्त सीलबंद, नमक-स्प्रे-प्रतिरोधी पैकेजिंग शामिल है।
4. 24/7 द्विभाषी रिमोट तकनीकी मार्गदर्शन: स्लाइडिंग बियरिंग्स के लेवलिंग, चरणबद्ध बोल्ट कसने और रिंग बीम स्प्लिसिंग को कवर करने वाला वास्तविक समय वीडियो समर्थन।
5. व्यापक वारंटी कवरेज: मुख्य सदस्यों पर 5 साल की संरचनात्मक वारंटी; हॉट-डिप गैल्वेनाइज्ड कोटिंग के लिए जंग-रोधी वारंटी (अंतर्देशीय क्षेत्रों के लिए 15 वर्ष, तटीय क्षेत्रों के लिए 8 वर्ष); और नोड्स को जोड़ने के लिए आजीवन स्पेयर पार्ट्स की उपलब्धता।
