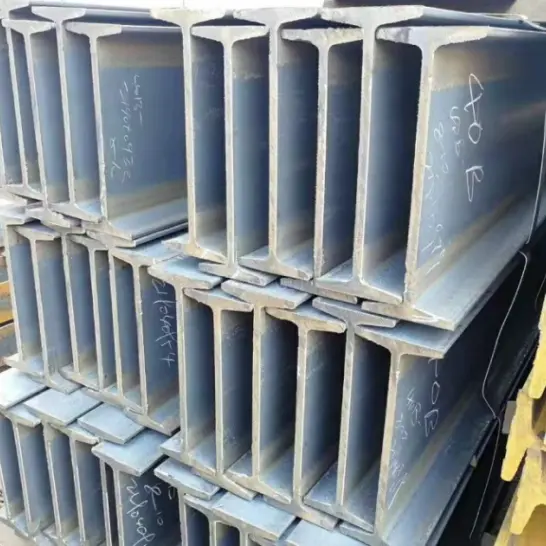

HAISHENG, एक विश्वसनीय चीन स्ट्रक्चरल स्टील निर्माता और वन-स्टॉप आपूर्तिकर्ता, Q235B और Q355B ग्रेड के साथ प्रति GB/T 706 उत्पादित हॉट रोल्ड स्ट्रक्चरल I बीम स्टील का स्टॉक करता है। पतले आंतरिक फ्लैंज और असमान मोटाई की विशेषता के कारण, यह किफायती लागत और आसान प्रसंस्करण प्रदान करता है। हल्के माध्यमिक बीम, प्लेटफॉर्म, सपोर्ट और अस्थायी हल्के स्टील संरचनाओं के लिए व्यापक रूप से उपयोग किया जाता है, यह छोटी और मध्यम अवधि की इमारतों के लिए एक पारंपरिक हॉट-रोल्ड अनुभाग है।
1. आंतरिक निकला हुआ किनारा सतह ढलान वाली होती है, जिसमें निकला हुआ किनारा की मोटाई अंदर से बाहर तक पतली होती है; इसके परिणामस्वरूप पूरे अनुभाग में असमान तनाव वितरण होता है और अपेक्षाकृत कमजोर पार्श्व कठोरता होती है।
2. हॉट रोल्ड स्ट्रक्चरल आई बीम स्टील बिना वेल्डेड जोड़ों के एकल, अभिन्न इकाई के रूप में, जिसके परिणामस्वरूप कम अवशिष्ट तनाव और अच्छी संरचनात्मक स्थिरता होती है।
3. अच्छा झुकने वाला प्रतिरोध प्रदान करता है लेकिन औसत मरोड़ वाला और पार्श्व विस्थापन प्रतिरोध प्रदान करता है; लंबी-अवधि, उच्च-वायु-भार, या भारी-भार वाले अनुप्रयोगों के लिए अनुपयुक्त।
1. विशिष्टताओं की विस्तृत श्रृंखला के साथ एक क्लासिक उत्पाद श्रेणी; स्टॉक में व्यापक रूप से उपलब्ध, खरीदने में आसान और प्रतिस्पर्धी कीमत पर।
2. समान भार-वहन क्षमता के लिए, सामग्री की खपत हॉट-रोल्ड एच-बीम की तुलना में अधिक है, जो इसे प्रकाश-ड्यूटी संरचनाओं के लिए अधिक किफायती बनाती है।
1. नियमित आकार द्वितीयक प्रसंस्करण (कटिंग, वेल्डिंग, ड्रिलिंग) की सुविधा देता है और विभिन्न ऑन-साइट कनेक्शन विधियों को समायोजित करता है।
2. मध्यम स्व-भार उठाने और स्थापना को सरल बनाता है; साधारण इमारतों और अस्थायी संरचनाओं के लिए आदर्श।
3. हॉट-रोल्ड "ब्लैक" मिल स्केल फ़िनिश की विशेषता; इनडोर और मानक बाहरी वातावरण के अनुरूप आवश्यकतानुसार जंग हटाने और जंग-रोधी कोटिंग से गुजर सकता है।
1. पार्श्व कठोरता एच-बीम की तुलना में काफी कम है; ऊंची इमारतों में स्तंभों के रूप में या लंबी अवधि के लिए मुख्य बीम के रूप में उपयोग के लिए अनुपयुक्त।
2. अनुभागीय दक्षता अपेक्षाकृत कम है, भारी भार के तहत अधिक सामग्री की आवश्यकता होती है।
3. उत्कृष्ट लागत-प्रदर्शन अनुपात; लाइट-ड्यूटी और सरल इस्पात संरचनाओं में व्यापक रूप से उपयोग किया जाता है।
1. फर्श/छत माध्यमिक बीम और बस समर्थित बीम: हॉट रोल्ड स्ट्रक्चरल आई बीम स्टील का उपयोग हल्के फर्श और छत के भार का समर्थन करने के लिए किया जाता है, आमतौर पर छोटे से मध्यम अवधि के लोड-बेयरिंग सिस्टम में।
2. प्लेटफ़ॉर्म और वॉकवे बीम: औद्योगिक संयंत्रों, उपकरण प्लेटफ़ॉर्म, रखरखाव वॉकवे और ट्रेस्टल्स के लिए प्राथमिक और माध्यमिक लोड-असर घटक।
3. ब्रैकेट और सपोर्ट: पाइप सपोर्ट, उपकरण माउंट, दीवार ब्रेसिंग और अस्थायी सपोर्ट फ्रेम का निर्माण।
4. शहतीर और दीवार फ़्रेमिंग: हल्के औद्योगिक भवनों, निर्माण स्थल होर्डिंग और सरल बाड़े के ढांचे के लिए छत के शहतीर।
5. छोटे पैमाने के फ्रेम, बीम और कॉलम: कार्यशालाओं, गोदामों और कारपोर्टों जैसी कम ऊंचाई वाली, सरल संरचनाओं में हल्के स्टील फ्रेम के लिए बीम और कॉलम।
6. निर्माण मशीनरी घटक: उपकरण उठाने के लिए आधार, वाहन चेसिस, अस्थायी उत्खनन शोरिंग, आदि।
1. औद्योगिक भवन: हल्के औद्योगिक संयंत्र, गोदाम, कार्यशालाएँ और छोटे भंडारण साइलो; मुख्य रूप से द्वितीयक भार वहन करने वाले घटकों के लिए उपयोग किया जाता है।
2. अस्थायी/सरल सिविल संरचनाएं: निर्माण स्थल पर अस्थायी सुविधाएं, कारपोर्ट, छतरियां, साधारण भंडारण शेड और मॉड्यूलर/मोबाइल भवन।
3. नगरपालिका अवसंरचना: नगरपालिका होर्डिंग, रेलिंग समर्थन, पैदल यात्री वॉकवे समर्थन, और छोटे ट्रेस्टल।
4. इलेक्ट्रोमैकेनिकल सपोर्ट: बिजली संयंत्रों और रासायनिक संयंत्रों, उपकरण बेस और एचवीएसी पाइप हैंगर/सपोर्ट के लिए पाइप रैक सपोर्ट।
5. अस्थायी इंजीनियरिंग सुविधाएं: निर्माण के लिए उत्खनन शोरिंग, मचान आधार और अस्थायी भार वहन करने वाले फ्रेम।
6. अन्य क्षेत्र: कृषि मशीनरी चेसिस, छोटे परिवहन उपकरणों के लिए ढांचे, और सरल गोदाम शेल्फिंग।
मानक: जीबी/टी 706-2016, जीबी/टी 700, जीबी/टी 1591
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद बढ़ाव (%) |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥26 |
लाइट-ड्यूटी कारखाने, अस्थायी संरचनाएं, साधारण समर्थन |
|
Q355B |
≥355 |
470～630 |
≥21 |
मध्यम अवधि के बीम, भारी भार वाले प्लेटफार्म, उपकरण आधार |
1. पदनाम प्रारूप: मॉडल + ऊँचाई (जैसे, 10#, 12#, 14#, 16#, 20a#, 20b#)। उप-प्रकार (ए, बी, सी) समान ऊंचाई के लिए मौजूद हैं; वेब और फ्लैंज की मोटाई उत्तरोत्तर बढ़ती है, जिसके परिणामस्वरूप भार-वहन क्षमता अधिक होती है।
2. अनुभाग विशेषताएँ: आंतरिक निकला हुआ किनारा सतह में 1:6 ढलान है; निकला हुआ किनारा जड़ पर मोटा और किनारे पर पतला होता है, जिसके परिणामस्वरूप पूरे अनुभाग में असमान तनाव वितरण होता है।
प्रारूप: ऊंचाई × निकला हुआ किनारा चौड़ाई × वेब मोटाई
·10#: 100×68×4.5
·12#: 120×74×5.0
·14#: 140×80×5.5
·16#: 160×88×6.0
·18#: 180×94×6.5
·20ए#: 200×100×7.0; 20बी#: 200×102×9.0
·25ए#: 250×116×8.0; 25बी#: 250×118×10.0
·30ए#: 300×126×9.0; 30बी#: 300×128×11.0
1. मानक निश्चित लंबाई: 6 मी, 9 मी, 12 मी; कस्टम कटिंग उपलब्ध है।
2. सीधापन (केम्बर): ≤2 मिमी प्रति मीटर; कुल ऊँट कुल लंबाई का ≤0.2%।
3. ट्विस्ट और एंड-फेस लंबवतता राष्ट्रीय मानकों का अनुपालन करती है, जिससे स्थापना और जुड़ने के दौरान सटीकता सुनिश्चित होती है।
1. डिलिवरी स्थिति: मिल स्केल (काली फिनिश) के साथ हॉट-रोल्ड।
2. व्यावहारिकता: काटने, ड्रिलिंग, वेल्डिंग और झुकने के लिए उपयुक्त; द्वितीयक प्रसंस्करण के लिए सुविधाजनक।
3. संक्षारण संरक्षण: अपनी कच्ची अवस्था में असुरक्षित; जंग हटाने, पेंटिंग, या हॉट-डिप गैल्वनाइजिंग से गुजर सकते हैं।
1. ऑपरेटिंग तापमान: -20°C से 80°C.
2. संरचनात्मक विशेषताएं: मध्यम झुकने प्रतिरोध; अपेक्षाकृत कम मरोड़ प्रतिरोध और पार्श्व कठोरता; लंबी अवधि, उच्च हवा-भार वाले क्षेत्रों, या ऊंची इमारतों में प्राथमिक भार-वहन भूमिकाओं के लिए अनुपयुक्त।
3. लोड उपयुक्तता: मुख्य रूप से केवल समर्थित बीम और प्रकाश-लोड घटकों के लिए उपयोग किया जाता है; लंबे समय तक विलक्षण लोडिंग से बचें।
|
विनिर्देश |
ऊंचाई |
निकला हुआ किनारा चौड़ाई |
वेब की मोटाई |
सैद्धांतिक वजन |
|
10# |
100 |
68 |
4.5 |
11.261 |
|
12# |
120 |
74 |
5 |
13.987 |
|
14# |
140 |
80 |
5.5 |
16.89 |
|
16# |
160 |
88 |
6 |
20.513 |
|
18# |
180 |
94 |
6.5 |
24.143 |
|
20#ए |
200 |
100 |
7 |
27.929 |
|
20#बी |
200 |
102 |
9 |
31.069 |
|
22#ए |
220 |
110 |
7.5 |
33.07 |
|
22#बी |
220 |
112 |
9.5 |
36.524 |
|
25#ए |
250 |
116 |
8 |
38.105 |
|
25#बी |
250 |
118 |
10 |
42.03 |
|
28#ए |
280 |
122 |
8.5 |
43.492 |
|
28#बी |
280 |
124 |
10.5 |
47.888 |
|
30#ए |
300 |
126 |
9 |
48.084 |
|
30#बी |
300 |
128 |
11 |
52.794 |
|
32#ए |
320 |
130 |
9.5 |
52.717 |
|
32#बी |
320 |
132 |
11.5 |
57.741 |
|
32#सी |
320 |
134 |
13.5 |
62.765 |
|
36#ए |
360 |
136 |
10 |
60.037 |
|
36#बी |
360 |
138 |
12 |
65.689 |
|
36#सी |
360 |
140 |
14 |
71.341 |
|
40#ए |
400 |
142 |
10.5 |
67.598 |
|
40#बी |
400 |
144 |
12.5 |
73.878 |
|
40#सी |
400 |
146 |
14.5 |
80.158 |
|
45#ए |
450 |
150 |
11.5 |
80.42 |
|
45#बी |
450 |
152 |
13.5 |
87.485 |
|
45#सी |
450 |
154 |
15.5 |
94.55 |
|
56#ए |
560 |
166 |
12.5 |
106.316 |
|
56#बी |
560 |
168 |
14.5 |
115.108 |
|
56#सी |
560 |
170 |
16.5 |
123.9 |
|
63#ए |
630 |
176 |
13 |
121.407 |
|
63#बी |
630 |
178 |
15 |
131.298 |
|
63#सी |
630 |
180 |
17 |
141.189 |
