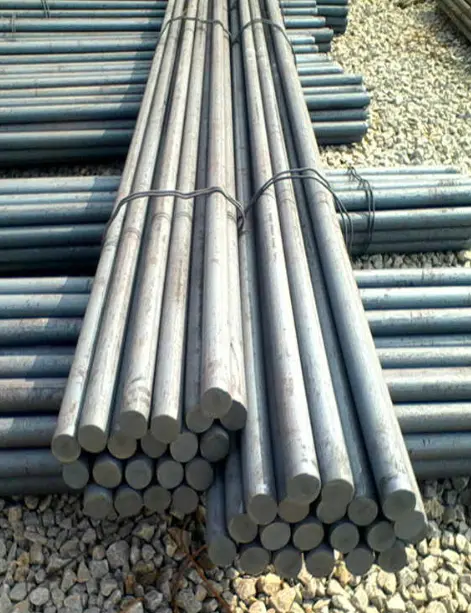

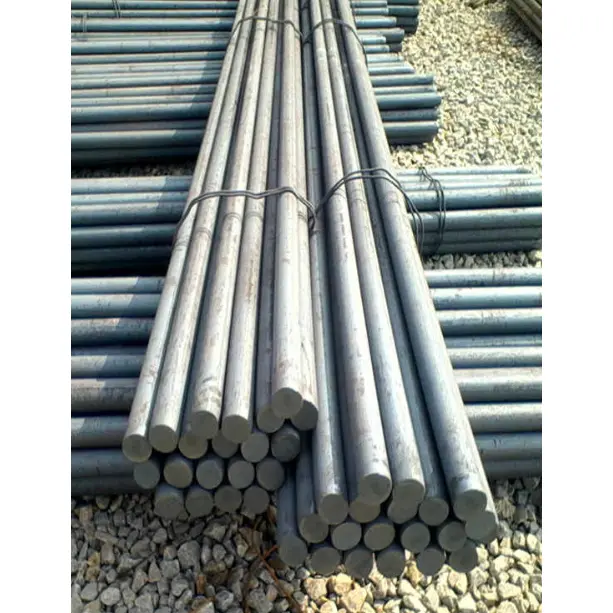

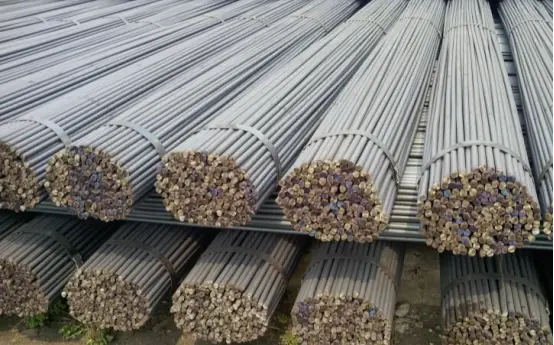

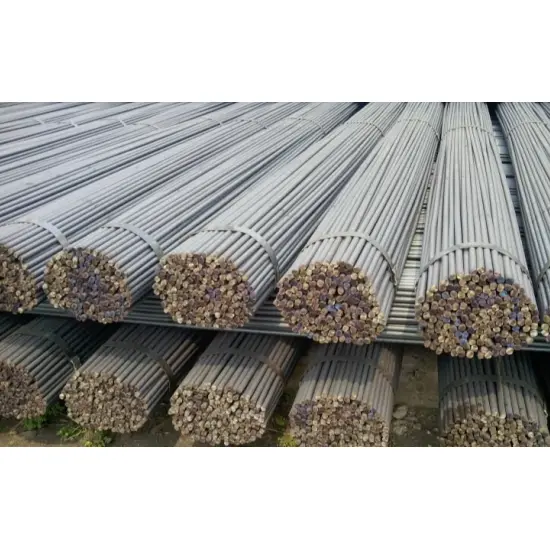

ये हॉट रोल्ड कार्बन स्टील राउंड बार्स जीबी/टी 702 मानक के अनुसार निर्मित ठोस, राउंड-सेक्शन स्टील उत्पाद हैं। सामान्य सामग्री ग्रेड में Q235B और Q355B शामिल हैं, जिनमें व्यास के अनुसार वर्गीकृत विनिर्देश हैं। इनका व्यापक रूप से निर्माण, मशीनरी, नगरपालिका इंजीनियरिंग और इस्पात संरचना परियोजनाओं में उपयोग किया जाता है, जो अक्सर कनेक्टर, छोटे लोड-असर सदस्यों और आगे की प्रक्रिया के लिए कच्चे माल के रूप में काम करते हैं।
1. ठोस गोल क्रॉस-सेक्शन समान तनाव वितरण और संतुलित तन्यता, संपीड़न और मरोड़ वाला प्रदर्शन सुनिश्चित करता है; सामग्री उत्कृष्ट समग्र कठोरता और लचीलापन प्रदान करती है, जो इसे भंगुर फ्रैक्चर के प्रति प्रतिरोधी बनाती है।
2. एक टुकड़े के रूप में हॉट-रोल्ड, बार में घनी आंतरिक सूक्ष्म संरचना, स्थिर ताकत और अच्छा थकान प्रतिरोध होता है, जो उन्हें चक्रीय लोडिंग के अधीन घटकों, जैसे पिन और टाई रॉड्स के लिए उपयुक्त बनाता है।
3. लचीली ताकत अपेक्षाकृत कम है; वे मुख्य बीम या कॉलम जैसे झुकने वाले प्राथमिक भार वहन करने वाले सदस्यों के रूप में उपयोग के लिए उपयुक्त नहीं हैं।
1. उच्च सामग्री शुद्धता माध्यमिक प्रसंस्करण कार्यों में उत्कृष्ट प्रदर्शन सुनिश्चित करती है - जिसमें काटना, मोड़ना, धागा रोल करना, झुकना, वेल्डिंग और फोर्जिंग शामिल है - जिससे वे मशीनिंग के लिए एक आम विकल्प बन जाते हैं।
2. चिकनी, समान सतह और उच्च आयामी सटीकता थ्रेडिंग और बोल्ट और एम्बेडेड घटकों जैसे मानक भागों के निर्माण की सुविधा प्रदान करती है।
1. व्यापक आकार सीमा, पर्याप्त स्टॉक, सुविधाजनक खरीद और किफायती मूल्य निर्धारण के परिणामस्वरूप कुल उपयोग लागत कम होती है।
2. किसी दिए गए शक्ति स्तर के लिए कुशल सामग्री का उपयोग; छोटे घटकों और कनेक्टर्स के लिए उपयोग किए जाने पर विशिष्ट लाभ प्रदान करता है।
1. मध्यम स्व-वजन आसान हैंडलिंग, काटने और साइट पर स्थापना की सुविधा प्रदान करता है।
2. विभिन्न कनेक्शन विधियों के साथ संगत - जिसमें वेल्डिंग, स्लीव कनेक्शन और थ्रेडेड कनेक्शन शामिल हैं - जो लचीले संयुक्त निर्माण की अनुमति देता है।
3. हॉट-रोल्ड स्मूथ या "ब्लैक" (मिल-स्केल) फ़िनिश में आपूर्ति की गई; इनडोर, आउटडोर और संक्षारक वातावरण के अनुरूप गैल्वनाइजिंग, पेंटिंग, या शमन और तड़के जैसे उपचार से गुजर सकते हैं। V. उपयोग पर सीमाएँ
ठोस क्रॉस-सेक्शन बड़ी मात्रा में सामग्री का उपभोग करते हैं; वे लंबी अवधि या भारी झुकने वाले भार वाले अनुप्रयोगों के लिए लागत प्रभावी नहीं हैं। इनका उपयोग मुख्य रूप से टाई रॉड्स, एंकर, फास्टनरों और छोटे पैमाने के समर्थन जैसे घटकों के लिए किया जाता है।
1. फास्टनर कच्चा माल: हॉट रोल्ड कार्बन स्टील राउंड बार्स को विभिन्न मानक कनेक्टिंग घटकों, जैसे एंकर बोल्ट, मानक बोल्ट, थ्रेडेड रॉड, स्टड और रिवेट्स में संसाधित किया जा सकता है।
2. लोड-बेयरिंग सदस्य: तन्य बलों और मामूली संपीड़न भार का सामना करने के लिए स्टील संरचनाओं में टाई रॉड्स, स्ट्रट्स, टेंशन बार और ब्रेसिंग रॉड्स के रूप में उपयोग किया जाता है।
3. एंबेडेड पार्ट्स: एंबेडेड एंकर बार, लिफ्टिंग आंखें, और निर्माण और इस्पात संरचना परियोजनाओं के लिए एंकरिंग कनेक्टर।
4. यांत्रिक भाग: पिन, शाफ्ट घटक, गियर शाफ्ट, मशीन टूल रॉड और कृषि और निर्माण मशीनरी के लिए भागों के निर्माण के लिए उपयोग किया जाता है।
5. समर्थन और सुरक्षा: सुरक्षात्मक जाल के लिए छोटे ब्रैकेट, रेलिंग, बाड़, बाड़ पोस्ट और ढांचे।
6. प्रसंस्करण स्टॉक: फोर्जिंग, मुद्रांकित भागों, पाइप फिटिंग आदि में माध्यमिक प्रसंस्करण के लिए कच्चा माल।
7. नगरपालिका और सिविल इंजीनियरिंग सहायक: रेबार टाई स्ट्रिप्स, अस्थायी समर्थन, फॉर्मवर्क टाई रॉड्स, आदि।
1. वास्तुशिल्प इस्पात संरचनाएं: कारखाने की इमारतों, गोदामों और स्टील फ्रेमों के लिए छड़ें, समर्थन, एम्बेडेड हिस्से और लिफ्टिंग आंखें।
2. मशीनरी विनिर्माण: सामान्य मशीनरी, निर्माण मशीनरी, कृषि मशीनरी, उत्थापन उपकरण, और दबाव पोत घटक।
3. सिविल इंजीनियरिंग: इमारतों के लिए फाउंडेशन एंबेड, फॉर्मवर्क सुदृढीकरण, और कंक्रीट तनाव सदस्य।
4. नगरपालिका सुविधाएं: सड़क रेलिंग, नगरपालिका होर्डिंग/बैरियर, आउटडोर रेलिंग, और स्ट्रीट लैंप फाउंडेशन एंकर।
5. इलेक्ट्रोमैकेनिकल और यूटिलिटी टनल: इलेक्ट्रोमैकेनिकल इंस्टॉलेशन के लिए छोटे पाइप सपोर्ट, उपकरण फास्टनरों और सहायक छड़ें।
6. हार्डवेयर और मानक पार्ट्स उद्योग: विभिन्न स्क्रू, बोल्ट और फास्टनरों के उत्पादन के लिए विशेष कच्चा माल।
7. अन्य क्षेत्र: जहाज निर्माण, धातु विज्ञान, गोदाम शेल्फिंग, और पूर्वनिर्मित इमारतों के लिए सहायक घटक।
कार्यकारी मानक: जीबी/टी 702-2017
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद बढ़ाव (%) |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥26 |
साधारण टाई रॉड्स, एम्बेडेड हिस्से, रेलिंग, सामान्य फास्टनरों |
|
Q355B |
≥355 |
470～630 |
≥21 |
हेवी-ड्यूटी टाई रॉड्स, मैकेनिकल शाफ्ट, हाई-लोड एंकर घटक |
अनुपूरक पैरामीटर्स:
· लोच का मापांक: 2.06 × 10⁵ एमपीए
· कमरे का तापमान प्रभाव ऊर्जा: ≥27 जे; अच्छी कठोरता
1. पदनाम चिह्न: Φ; प्रारूप: व्यास (जैसे, Φ12, Φ20)
2. सामान्य इंजीनियरिंग विशिष्टताएँ (व्यास मिमी में)
· छोटे आकार (पसलियां, टाई बार, छोटे घटक): Φ8, Φ10, Φ12, Φ14, Φ16
· मध्यम आकार (एम्बेडेड भाग, टाई रॉड, रेलिंग): Φ18, Φ20, Φ22, Φ25, Φ28
· बड़े आकार (शाफ्ट, हेवी-ड्यूटी एंकर बोल्ट, फोर्जिंग बिलेट्स): Φ30, Φ32, Φ40, Φ50, Φ60
1. मानक लंबाई: 6 मीटर, 9 मीटर, 12 मीटर; विशिष्ट आवश्यकताओं के अनुसार कटौती की जा सकती है
2. व्यास विचलन: राष्ट्रीय मानकों के अनुसार वर्गीकृत; मानक परिशुद्धता विचलन ±0.3–0.8 मिमी है
3. सीधापन: ≤2 मिमी प्रति मीटर; कुल सीधापन विचलन कुल लंबाई का ≤0.2%
4. गोलाई से बाहर: व्यास सहनशीलता सीमा के भीतर; असेंबली और थ्रेडिंग के लिए सटीकता सुनिश्चित करता है
1. डिलीवरी की स्थिति: सतह ऑक्साइड परत के साथ हॉट-रोल्ड ब्लैक फ़िनिश / हॉट-रोल्ड सादे गोल पट्टियाँ।
2. प्रसंस्करण गुण: उत्कृष्ट समग्र कार्यशीलता; काटने, मोड़ने, धागा रोलिंग, झुकने, वेल्डिंग, फोर्जिंग और गर्मी उपचार के लिए उपयुक्त। वे मानक भागों और मशीनीकृत घटकों के लिए प्राथमिक कच्चे माल के रूप में काम करते हैं।
3. सतह की सुरक्षा: विकल्पों में डस्टिंग, पेंटिंग, हॉट-डिप गैल्वनाइजिंग, कोल्ड गैल्वनाइजिंग और ब्लैक ऑक्साइड उपचार शामिल हैं।
1. ठोस गोलाकार क्रॉस-सेक्शन संतुलित तन्यता, संपीड़न और मरोड़ वाली ताकत के साथ सभी दिशाओं में समान भार वितरण सुनिश्चित करता है।
2. कम झुकने का प्रतिरोध; झुकने के अधीन प्राथमिक भार वहन करने वाले बीम के रूप में या लंबे समय तक भार वहन करने वाले घटकों के लिए उपयोग के लिए उपयुक्त नहीं है।
3. उच्च और निम्न तापमान के प्रति मजबूत अनुकूलन क्षमता; मानक ऑपरेटिंग तापमान रेंज: [℃] से [℃]।
हॉट रोल्ड कार्बन स्टील राउंड बार्स को वेल्डिंग, थ्रेडेड कनेक्शन, स्लीव कनेक्शन या रिवेटिंग के माध्यम से जोड़ा जा सकता है, जो उन्हें निर्माण एम्बेड और मैकेनिकल असेंबली में विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है।
गोल स्टील के सैद्धांतिक वजन की गणना के लिए सूत्र: बाहरी व्यास × बाहरी व्यास × 0.00617 = किग्रा/मीटर
|
गोल स्टील व्यास डी (आकार) |
सैद्धांतिक वजन (किलो/मीटर) |
गोल स्टील व्यास डी (आकार) |
सैद्धांतिक वजन (किलो/मीटर) |
|
5.5 |
0.186 |
13 |
1.04 |
|
6 |
0.222 |
14 |
1.21 |
|
6.5 |
0.26 |
15 |
1.39 |
|
7 |
0.302 |
16 |
1.58 |
|
8 |
0.395 |
17 |
1.78 |
|
9 |
0.499 |
18 |
2 |
|
10 |
0.617 |
19 |
2.23 |
|
11 |
0.746 |
20 |
2.47 |
|
12 |
0.888 |
21 |
2.72 |
|
22 |
2.98 |
63 |
24.5 |
|
23 |
3.26 |
65 |
26 |
|
24 |
3.55 |
68 |
28.5 |
|
25 |
3.85 |
70 |
30.2 |
|
26 |
4.17 |
75 |
34.7 |
|
27 |
4.49 |
80 |
39.5 |
|
28 |
4.83 |
85 |
44.5 |
|
29 |
5.18 |
90 |
49.9 |
|
30 |
5.55 |
95 |
55.6 |
|
31 |
5.92 |
100 |
61.7 |
|
32 |
6.31 |
105 |
68 |
|
33 |
6.71 |
110 |
74.6 |
|
34 |
7.13 |
115 |
81.5 |
|
35 |
7.55 |
120 |
88.8 |
|
36 |
7.99 |
125 |
96.3 |
|
38 |
8.9 |
130 |
104 |
|
40 |
9.86 |
140 |
121 |
|
42 |
10.9 |
150 |
139 |
|
45 |
12.5 |
160 |
158 |
|
48 |
14.2 |
170 |
178 |
|
50 |
15.4 |
180 |
200 |
|
53 |
17.3 |
190 |
223 |
|
55 |
18.6 |
200 |
247 |
|
56 |
19.3 |
220 |
298 |
|
58 |
20.7 |
250 |
385 |
|
60 |
22.2 |
|
|
Q1: गोल सलाखों और सरिया (विकृत सलाखों) के बीच क्या अंतर है?
ए: गोल सलाखों की एक चिकनी सतह होती है और मुख्य रूप से फास्टनरों (बोल्ट, एंकर बोल्ट), टाई रॉड्स, पिन और एम्बेडेड भागों के लिए उपयोग की जाती है जहां सटीक मशीनिंग (थ्रेडिंग, टर्निंग) की आवश्यकता होती है। कंक्रीट के साथ बेहतर जुड़ाव के लिए रिबार (विकृत छड़) में रिब्ड सतह होती है और इसका उपयोग मुख्य रूप से कंक्रीट सुदृढीकरण के रूप में किया जाता है। गोल पट्टियाँ मशीनिंग के लिए बेहतर आयामी सटीकता प्रदान करती हैं; सरिया थ्रेडिंग या सटीक भागों के लिए उपयुक्त नहीं है।
Q2: गोल छड़ों के वजन की गणना कैसे करें?
ए: सूत्र का उपयोग करें: वजन (किलो/मीटर) = व्यास (मिमी) × व्यास (मिमी) × 0.00617। उदाहरण: Φ20 गोल पट्टी = 20 × 20 × 0.00617 = 2.47 किग्रा/मीटर। HAISHENG Φ5.5 से Φ250 तक के व्यास के लिए एक पूर्ण वजन तालिका प्रदान करता है।
Q3: हॉट रोल्ड कार्बन स्टील राउंड बार्स के लिए उपलब्ध सामान्य व्यास क्या हैं?
ए: सामान्य व्यास में Φ8, Φ10, Φ12, Φ14, Φ16 (टाई बार और छोटे घटकों के लिए छोटे आकार), Φ18, Φ20, Φ22, Φ25, Φ28 (एम्बेडेड भागों और टाई रॉड्स के लिए मध्यम आकार), और Φ30, Φ32, Φ40, Φ50, Φ60 शामिल हैं। (शाफ्ट और हेवी-ड्यूटी एंकर बोल्ट के लिए बड़े आकार)। अनुरोध पर कस्टम व्यास भी उपलब्ध हैं।
Q4: क्या संरचनात्मक भार वहन करने वाले सदस्यों के लिए गोल पट्टियों का उपयोग किया जा सकता है?
ए: गोल पट्टियाँ तनाव, संपीड़न, या मरोड़ (टाई रॉड्स, स्ट्रट्स, पिन, एंकर बोल्ट) के अधीन सदस्यों के लिए उपयुक्त हैं। वे झुकने वाले प्राथमिक भार वहन करने वाले सदस्यों (मुख्य बीम या कॉलम) के लिए उपयुक्त नहीं हैं क्योंकि ठोस गोलाकार क्रॉस-सेक्शन में झुकने का प्रतिरोध कम होता है। झुकने वाले अनुप्रयोगों के लिए, इसके बजाय एच-बीम या चैनल का उपयोग करें।
Q5: गोल सलाखों के लिए कौन से सतही उपचार उपलब्ध हैं?
उत्तर: गोल पट्टियाँ हॉट-रोल्ड "ब्लैक" (मिल स्केल) फ़िनिश में वितरित की जाती हैं। माध्यमिक उपचारों में शामिल हैं:
(1) हॉट-डिप गैल्वनाइजिंग - बाहरी/तटीय संक्षारण संरक्षण के लिए;
(2) पेंट कोटिंग - इनडोर या हल्के आउटडोर उपयोग के लिए;
(3) ब्लैक ऑक्साइड - शुष्क इनडोर वातावरण के लिए;
(4) कोल्ड गैल्वनाइजिंग (इलेक्ट्रो-गैल्वनाइजिंग) - चिकनी फिनिश के साथ हल्के संक्षारण संरक्षण के लिए। सभी उपचार मशीनिंग (कटिंग, थ्रेडिंग, ड्रिलिंग) के बाद लागू किए जा सकते हैं।
