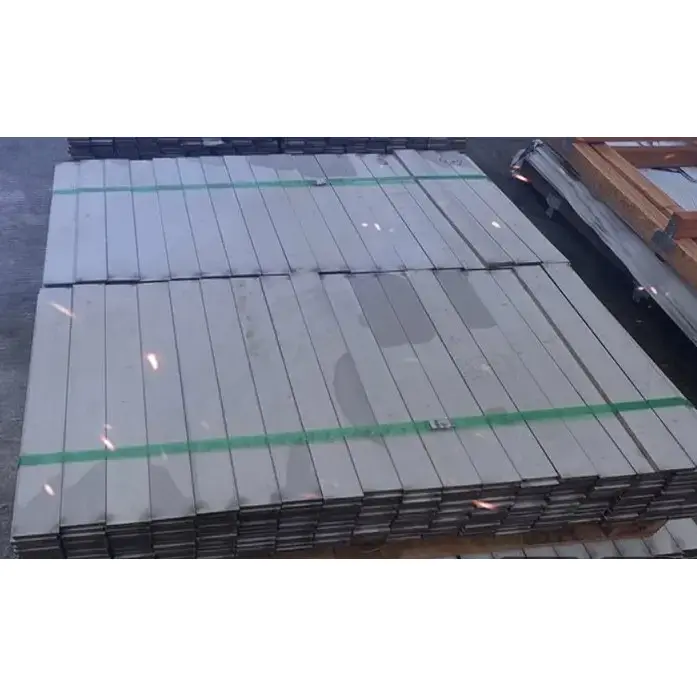

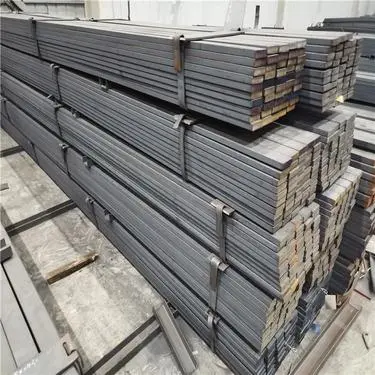

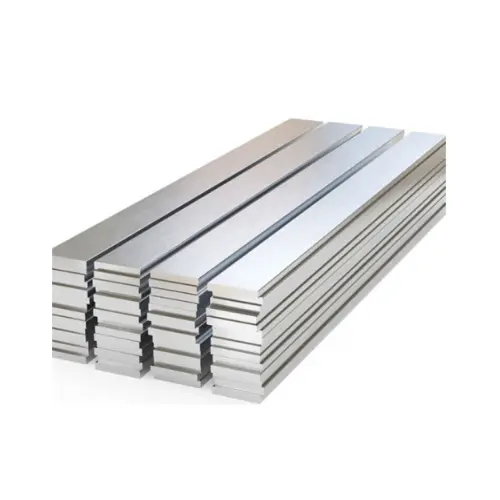

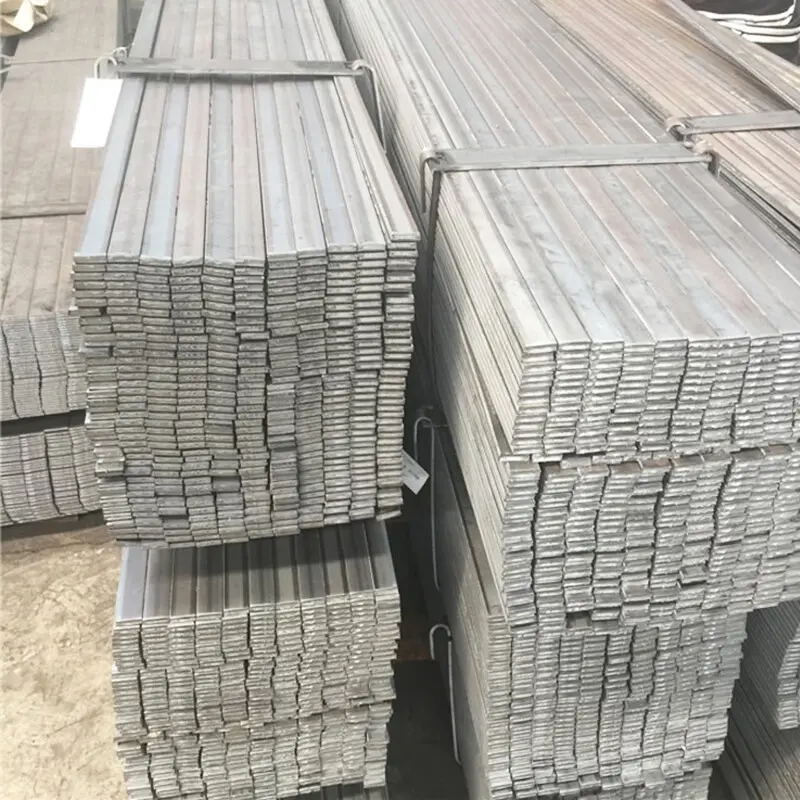

निर्माण के लिए हॉट रोल्ड फ्लैट स्टील बार्स में गोल किनारों के साथ एक आयताकार क्रॉस-सेक्शन होता है। वे GB/T 704-2016 मानक का अनुपालन करते हैं और मुख्य रूप से Q235B या Q355B स्टील से बने होते हैं। विशिष्टताएँ चौड़ाई में 12-300 मिमी और मोटाई में 3-60 मिमी तक होती हैं, मानक लंबाई 6 मीटर, 9 मीटर या 12 मीटर के साथ होती है।
1. क्रॉस-सेक्शन एक लंबा, सपाट आयत है जहां चौड़ाई मोटाई से काफी अधिक है। यह एक स्पष्ट भार-वहन अक्ष के साथ झुकने और पार्श्व कठोरता के लिए मध्यम प्रतिरोध प्रदान करता है, जो इसे यूनिडायरेक्शनल भार, तनाव संबंधों और क्लैंपिंग से जुड़े अनुप्रयोगों के लिए आदर्श बनाता है।
2. आमतौर पर कार्बन संरचनात्मक स्टील से बना, सामग्री एक समान और सख्त होती है। यह स्थैतिक और मामूली गतिशील भार के तहत स्थिर रूप से प्रदर्शन करता है और भंगुर फ्रैक्चर के लिए प्रतिरोधी है।
3. यह अपने क्रॉस-सेक्शन और उच्च सामग्री उपयोग दक्षता के सापेक्ष कम आत्म-भार प्रदान करता है; जब कनेक्टर या तनाव संबंधों के रूप में उपयोग किया जाता है, तो यह प्रभावी रूप से समग्र संरचनात्मक भार को कम कर देता है।
1. सपाट सतह और समान किनारे उत्कृष्ट फिट सुनिश्चित करते हैं, जिससे संरचनात्मक घटकों के खिलाफ फ्लश स्थापना की अनुमति मिलती है। यह क्लैंप, एज बैंडिंग, सुदृढीकरण और तनाव संबंधों जैसे अनुप्रयोगों के लिए उपयुक्त है।
2. इसकी पतली प्रोफ़ाइल और सरल आकार लचीली व्यवस्था की अनुमति देता है, जिससे यह अनियमित क्षेत्रों और तंग निर्माण स्थानों के अनुकूल हो जाता है।
3. मॉड्यूलर विशिष्टताओं की एक विस्तृत श्रृंखला - चौड़ाई और मोटाई के विभिन्न संयोजनों की पेशकश - ऑन-साइट अनुकूलन की अनुमति देती है और उच्च बहुमुखी प्रतिभा सुनिश्चित करती है।
1. यह गर्म और ठंडे दोनों प्रसंस्करण में उत्कृष्ट प्रदर्शन प्रदर्शित करता है। इसे जटिल मशीनरी की आवश्यकता के बिना आसानी से काटा, ड्रिल किया जा सकता है, मोड़ा जा सकता है, रोल किया जा सकता है, वेल्ड किया जा सकता है और मुहर लगाई जा सकती है। 2. विविध कनेक्शन विधियां: मुख्य रूप से लैप वेल्डिंग या बट वेल्डिंग के माध्यम से जोड़ा जाता है, लेकिन इसे बोल्ट या रिवेट्स के साथ भी बांधा जा सकता है; संयुक्त निर्माण सरल है.
3. न्यूनतम सामग्री अपशिष्ट के साथ आवश्यकतानुसार लंबाई में कटौती की जा सकती है; छोटे या अनियमित आकार के भागों का प्रसंस्करण सुविधाजनक है।
1. एज़-रोल्ड हॉट-रोल्ड सतह मिल स्केल को बरकरार रखती है; हॉट-डिप गैल्वनाइजिंग, कोल्ड गैल्वनाइजिंग, पेंटिंग या ब्लैकिंग जैसे उपचार लागू किए जा सकते हैं। एक बार संक्षारण प्रतिरोध के लिए उपचारित होने के बाद, यह इनडोर, आउटडोर और आर्द्र या खुले वातावरण के लिए उपयुक्त है।
2. यांत्रिक गुण **-20°C से 250°C** के मानक तापमान रेंज के भीतर स्थिर रहते हैं, बिना किसी महत्वपूर्ण प्रदर्शन गिरावट के।
1. सरल उत्पादन प्रक्रियाओं और बड़े पैमाने पर विनिर्माण के परिणामस्वरूप कम कीमतें और पर्याप्त स्टॉक उपलब्धता होती है, जिससे यह अत्यधिक लागत प्रभावी बुनियादी संरचनात्मक प्रोफ़ाइल बन जाती है।
2. हॉट-रोल्ड फ्लैट स्टील और कोल्ड-ड्रान फ्लैट स्टील में वर्गीकृत:
1. हॉट-रोल्ड प्रकार: सतह पर मिल स्केल की सुविधा; मध्यम आयामी परिशुद्धता; सामान्य इंजीनियरिंग अनुप्रयोगों के लिए उपयुक्त।
2. शीत-तैयार प्रकार: उच्च आयामी परिशुद्धता और चिकनी सतह खत्म; सटीक संयोजन और यांत्रिक घटकों के लिए उपयुक्त।
1. पार्श्व मरोड़ और पलटने के प्रति कमजोर प्रतिरोध; प्राथमिक भार वहन करने वाले बीम या कॉलम के रूप में उपयोग के लिए अनुपयुक्त; आमतौर पर सहायक घटकों के रूप में उपयोग किया जाता है।
2. पतले सपाट स्टील खंडों में स्थानीय प्रभाव के प्रति खराब प्रतिरोध होता है और अत्यधिक भार के तहत झुकने या विरूपण होने का खतरा होता है।
3. यदि संक्षारण संरक्षण के बिना लंबे समय तक बाहर खुला छोड़ दिया जाए तो तेजी से जंग लगने की संभावना है।
1. इस्पात संरचनाओं के लिए घटकों को जोड़ना
हॉट-रोल्ड फ्लैट स्टील बार स्टील बीम, कॉलम, एच-बीम और वर्गाकार/आयताकार खोखले खंडों के बीच टाई बार, सुदृढीकरण प्लेट, कनेक्शन प्लेट और स्टिफ़नर के रूप में काम कर सकते हैं। वे समग्र संरचनात्मक स्थिरता को बढ़ाते हैं और इस्पात संरचना जोड़ों के लिए सामान्य सहायक सामग्री हैं।
2. एंबेडेड हिस्से और घटक
एम्बेडेड फ्लैट स्टील प्लेट, एम्बेडेड टाई तत्व और ग्राउंडिंग स्ट्रिप्स बनाने के लिए उपयोग किया जाता है; नींव, दीवारों और छत के निर्माण के लिए एम्बेडेड घटक परियोजनाओं में व्यापक रूप से उपयोग किया जाता है।
3. संलग्नक और किनारे-ट्रिमिंग सिस्टम
रंग-लेपित स्टील पैनलों, दीवारों, छतों और दरवाजे/खिड़की के उद्घाटन के चारों ओर किनारों को ट्रिम करने और लपेटने के लिए उपयोग किया जाता है; इसका उपयोग प्रेशर स्ट्रिप्स, एज-सीलिंग फ्रेमवर्क, पैनल ज्वाइंट कवर स्ट्रिप्स और सीलिंग/वॉटर-ब्लॉकिंग घटकों के लिए भी किया जाता है। 4. पाइप और उपकरण सहायक उपकरण
पाइप क्लैंप, नाली क्लिप, ब्रैकेट पट्टियाँ, उपकरण बन्धन बैंड, और लाइन-फिक्सिंग स्ट्रिप्स; पाइपों और केबलों की व्यवस्थित सुरक्षा के लिए उपयोग किया जाता है।
5. बिजली एवं बिजली संरक्षण ग्राउंडिंग
इमारतों, कारखानों, बिजली वितरण कक्षों और विशेष उपकरणों के लिए ग्राउंडिंग फ्लैट बार, लाइटनिंग प्रोटेक्शन डाउन-कंडक्टर और इक्विपोटेंशियल बॉन्डिंग स्ट्रिप्स; बिजली उद्योग मानकों के अनुरूप सामग्री।
6. रेलिंग, रेलिंग और वॉकवे/सीढ़ियाँ
सीढ़ी ट्रेड एज ट्रिम, रेलिंग सुदृढीकरण स्ट्रिप्स, सरल रेलिंग क्रॉसबार, और एंटी-स्लिप प्लेटफ़ॉर्म स्ट्रिप्स।
7. मैकेनिकल और हार्डवेयर प्रोसेसिंग
मुद्रांकित भाग, छोटे उपकरण फ़्रेम, उपकरण सहायक उपकरण, हार्डवेयर घटक, कृषि मशीनरी भाग, और छोटे गैर-मानक भागों की कस्टम कटिंग/प्रसंस्करण।
8. नगरपालिका और निर्माण स्थल अस्थायी सुविधाएं
होर्डिंग सुदृढीकरण, मचान संबंध, अस्थायी समर्थन फ्रेम, और साइन बेस फ्रेमवर्क।
1. इस्पात संरचना इंजीनियरिंग: औद्योगिक संयंत्रों, पूर्वनिर्मित इमारतों, इस्पात छत और दीवार आवरण प्रणालियों के लिए सहायक सामग्री।
2. बिल्डिंग एम एंड ई (मैकेनिकल और इलेक्ट्रिकल): विद्युत बिजली संरक्षण ग्राउंडिंग, प्लंबिंग/एचवीएसी पाइप सपोर्ट, और नाली फिक्सिंग सिस्टम।
3. पावर इंजीनियरिंग: सबस्टेशनों, वितरण कक्षों और बाहरी बिजली सुविधाओं के लिए ग्राउंडिंग और प्रवाहकीय कनेक्शन।
4. नगरपालिका और परिवहन: सड़क होर्डिंग्स, रेलिंग, बस शेल्टर और नगरपालिका परिदृश्य घटक।
5. मशीनरी विनिर्माण: सामान्य प्रयोजन उपकरण, निर्माण मशीनरी, कृषि मशीनरी और हार्डवेयर घटक प्रसंस्करण।
6. जहाज निर्माण और पर्दा दीवारें: जहाज के घटकों का सुदृढीकरण, वास्तुशिल्प पर्दे की दीवार के किनारे की फिनिशिंग, और दरवाजे/खिड़की के उप-फ्रेम।
· हॉट-रोल्ड फ्लैट स्टील: उच्च स्टॉक उपलब्धता के साथ लागत प्रभावी; सामान्य इंजीनियरिंग उपयोग के लिए उपयुक्त, मुख्य रूप से संरचनात्मक संबंधों, एम्बेडेड भागों, ग्राउंडिंग और क्लैडिंग एज फिनिशिंग के लिए।
· ठंड से तैयार फ्लैट स्टील: सटीक आयाम और एक चिकनी, साफ सतह खत्म; सटीक मशीनरी, उच्च सौंदर्य गुणवत्ता की आवश्यकता वाले घटकों और सटीक असेंबली के लिए उपयुक्त।
· हॉट-डिप गैल्वेनाइज्ड फ्लैट स्टील: संक्षारण और जंग प्रतिरोधी; बाहरी, खुले या आर्द्र वातावरण और बिजली संरक्षण ग्राउंडिंग परियोजनाओं के लिए पसंदीदा। मुख्य प्रदर्शन पैरामीटर
मानक: जीबी/टी 704-2016 "हॉट-रोल्ड फ्लैट स्टील," जीबी/टी 34374-2017 "कोल्ड-ड्रॉन फ्लैट स्टील"
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद लम्बाई |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥24% |
सामान्य इंजीनियरिंग उपयोग, टाई सदस्य, एज ट्रिम, साधारण एम्बेडेड हिस्से, ग्राउंडिंग प्लेटें |
|
Q355B |
≥355 |
470～630 |
≥21% |
हेवी-ड्यूटी सुदृढीकरण, लोड-बेयरिंग कनेक्टिंग प्लेट्स, मैकेनिकल उपकरण फिटिंग |
सामान्य भौतिक पैरामीटर
· घनत्व: 7.85 ग्राम/सेमी³
· लोच का मापांक: 2.06 × 10⁵ एमपीए
· ऑपरेटिंग तापमान: -20°C से 250°C
1. पदनाम विधि
चौड़ाई × मोटाई (मिमी); उदाहरण: 50×5, 80×6
2. मुख्य आकार श्रेणियाँ
· चौड़ाई: 12-300 मिमी
· मोटाई: 3-60 मिमी
· मानक लंबाई: 6 मी, 9 मी, 12 मी; अनुरोध पर कट-टू-लेंथ उपलब्ध है
3. आयामी सहनशीलता
· हॉट-रोल्ड फ्लैट स्टील: चौड़ाई ±1.0 मिमी, मोटाई ±0.5 मिमी
· ठंड से तैयार फ्लैट स्टील: उच्च परिशुद्धता; चौड़ाई/मोटाई सहनशीलता ≤ ±0.3 मिमी
4. सैद्धांतिक वजन सूत्र
डब्ल्यू (किलो/मीटर) = चौड़ाई (मिमी) × मोटाई (मिमी) × 0.00785
5. सामान्य विशिष्टताएँ और वजन प्रति मीटर
|
आकार (चौड़ाई × मोटाई, मिमी) |
सैद्धांतिक वजन (किलो/मीटर) |
मुख्य अनुप्रयोग |
|
20×3 |
0.471 |
छोटे किनारे की ट्रिम, खिड़की और दरवाज़े की ढलाई, साधारण टाई बार |
|
25×3 |
0.589 |
सजावटी मोल्डिंग, पाइपलाइन फिक्सिंग भाग |
|
30×3 |
0.707 |
सामान्य किनारा ट्रिम, छत की ढलाई, छोटे सुदृढीकरण भाग |
|
30×4 |
0.942 |
दीवार टाई बार, छोटे पाइप क्लैंप |
|
40×4 |
1.256 |
नियमित फ्लैट ग्राउंडिंग स्टील, साधारण कनेक्टिंग प्लेटें |
|
40×5 |
1.570 |
मानक ग्राउंडिंग स्ट्रिप्स, पाइप क्लैंप, बाड़े की ढलाई |
|
50×5 |
1.963 |
मुख्य फ्लैट ग्राउंडिंग स्टील, स्टील संरचना टाई स्ट्रिप्स |
|
50×6 |
2.355 |
हेवी-ड्यूटी टाई बार, उपकरण सुदृढीकरण स्ट्रिप्स |
|
60×6 |
2.826 |
बड़े पाइप क्लैंप, बीम और कॉलम सख्त करने वाली पट्टियाँ |
|
80×6 |
3.768 |
भारी कनेक्टिंग प्लेटें, चौड़े सुदृढीकरण हिस्से |
|
80×8 |
5.024 |
मोटी भार वहन करने वाली पट्टियाँ, उपकरण आधारों के लिए सहायक प्लेटें |
|
100×8 |
6.280 |
चौड़े भारी भार वाले घटक, बड़ी घेरा फिटिंग |
1. सपाट, लम्बा क्रॉस-सेक्शन; अच्छा यूनिडायरेक्शनल झुकने प्रतिरोध लेकिन कम पार्श्व कठोरता प्रदान करता है। विमान में झुकने, तनाव देने, बांधने और क्लैम्पिंग अनुप्रयोगों के लिए उपयुक्त; उच्च टॉर्क या पार्श्व भार को स्वतंत्र रूप से झेलने के लिए अनुपयुक्त।
2. बिना किसी महत्वपूर्ण तनाव एकाग्रता बिंदु के समान सामग्री संरचना; उत्कृष्ट शीत-झुकाव और मुद्रांकन गुण प्रदर्शित करता है।
3. स्थिर कतरनी प्रदर्शन; लैप कनेक्टर, वॉटरस्टॉप और टाई बार के रूप में उपयोग के लिए उपयुक्त।
|
वर्ग |
गठन प्रक्रिया |
परिशुद्धता और सतह की स्थिति |
मुख्य प्रदर्शन |
अनुप्रयोग परिदृश्य |
|
हॉट रोल्ड फ्लैट स्टील |
हॉट रोलिंग |
सतह पर ऑक्साइड स्केल, साधारण आयामी परिशुद्धता |
अच्छी क्रूरता, उत्कृष्ट वेल्डेबिलिटी, उच्च लागत प्रदर्शन |
इस्पात संरचना टाई बार, एम्बेडेड हिस्से, किनारे ट्रिम, सामान्य ग्राउंडिंग बार, सामान्य निर्माण स्थल का उपयोग |
|
ठंडा खींचा गया सपाट स्टील |
सटीक ठंडी ड्राइंग |
चिकनी चमकदार सतह, सटीक आयाम |
उच्च सीधापन, कड़ी सहनशीलता, अच्छी उपस्थिति |
सटीक मशीनरी फिटिंग, सजावटी घटक, उच्च परिशुद्धता असेंबली पार्ट्स |
|
हॉट-डिप गैल्वनाइज्ड फ्लैट स्टील |
हॉट रोलिंग/कोल्ड ड्राइंग + हॉट डिप गैल्वनाइजिंग |
समान जिंक कोटिंग, जंग रोधी गुण |
उत्कृष्ट संक्षारण और मौसम प्रतिरोध, स्थिर विद्युत चालकता |
आउटडोर ग्राउंडिंग, खुली हवा में संरचनात्मक हिस्से, आर्द्र वातावरण, पावर इंजीनियरिंग परियोजनाएं |
1. शीत-झुकने का प्रदर्शन: मोड़ पर दरार या प्रदूषण के बिना कमरे के तापमान पर 180° ठंडा झुकने में सक्षम; साइट पर झुकने और आकार देने के लिए उपयुक्त।
2. वेल्डिंग प्रदर्शन: कम कार्बन सामग्री के कारण, ये हॉट-रोल्ड फ्लैट स्टील बार आर्क वेल्डिंग और गैस-शील्ड वेल्डिंग के लिए उपयुक्त हैं; वे मजबूत वेल्ड उत्पन्न करते हैं जो टूटने के प्रति प्रतिरोधी होते हैं।
3. स्टैम्पिंग/पंचिंग: पंच करना और काटना आसान; कम प्रसंस्करण कठिनाई; छोटे, अनियमित आकार के भागों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त।
4. विद्युत चालकता: शुद्ध कार्बन स्टील अच्छी विद्युत चालकता प्रदान करता है और बिजली संरक्षण और ग्राउंडिंग परियोजनाओं के लिए एक मानक सामग्री है।
1. आधार स्थिति: हॉट-रोल्ड "ब्लैक" फ़िनिश (मिल स्केल); जंग लगने का खतरा; बाहरी उपयोग के लिए संक्षारणरोधी उपचार अनिवार्य है।
2. सामान्य संक्षारण रोधी प्रक्रियाएं और संदर्भ विशिष्टताएं
o हॉट-डिप गैल्वनाइजिंग: औसत जिंक कोटिंग मोटाई ≥65μm; 12-18 वर्ष की आउटडोर सेवा जीवन।
o कोल्ड गैल्वनाइजिंग/पेंटिंग: जिंक कोटिंग/पेंट फिल्म की मोटाई 20-40μm; मुख्य रूप से इनडोर या शुष्क वातावरण के लिए।
o कालापन/निष्क्रियता: केवल जंग की रोकथाम (कोई सजावटी फिनिश नहीं); आंतरिक यांत्रिक घटकों के लिए उपयोग किया जाता है।
1. प्राथमिक: लैप वेल्डिंग, बट वेल्डिंग (इस्पात संरचनाओं और ग्राउंडिंग परियोजनाओं के लिए मानक)।
2. माध्यमिक: बोल्टिंग, रिवेटिंग, क्लिप/क्लैंप बन्धन।
उपयुक्त
इस्पात संरचना ब्रेसिंग/सुदृढीकरण, छत/दीवार किनारे ट्रिम स्ट्रिप्स, एम्बेडेड हिस्से, बिजली संरक्षण/ग्राउंडिंग, पाइप क्लैंप/ब्रैकेट, सीढ़ी रेलिंग किनारा, सरल रेलिंग, छोटे यांत्रिक हार्डवेयर हिस्से।
अनुपयुक्त
स्टैंडअलोन प्राथमिक भार वहन करने वाले बीम या कॉलम, उच्च आवृत्ति वाले वैकल्पिक प्रभाव के अधीन घटक, उच्च दबाव भार वहन करने वाले घटक।
| चौड़ाई (मिमी) |
मोटाई (मिमी) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| सैद्धांतिक वजन (केजी/एम) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
