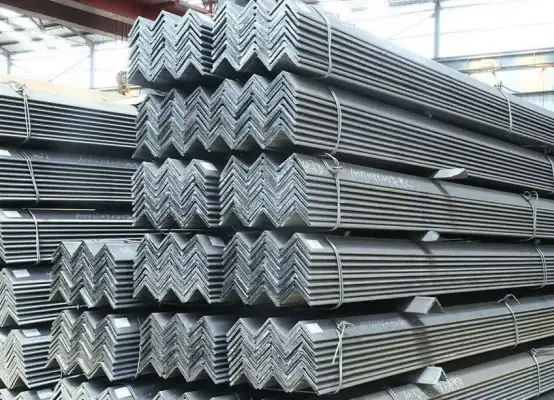

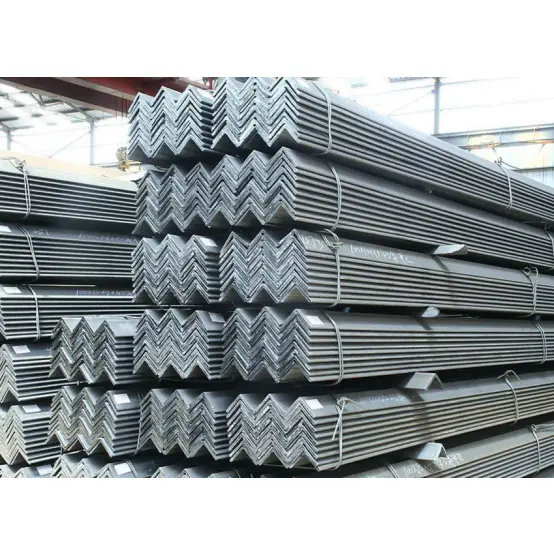

गैल्वनाइज्ड स्ट्रक्चरल स्टील एंगल बार हल्के, लागत प्रभावी और प्रक्रिया और स्थापित करने में आसान हैं। अपने कॉम्पैक्ट और बहुमुखी क्रॉस-सेक्शन के साथ, उनका उपयोग अक्सर संरचनात्मक कनेक्शन, ब्रेसिंग, शहतीर सुदृढीकरण, रेलिंग, समर्थन, एम्बेडेड भागों और विभिन्न सहायक घटकों के लिए किया जाता है। औद्योगिक सुविधाओं, नगरपालिका परियोजनाओं, इलेक्ट्रोमैकेनिकल प्रतिष्ठानों और भंडारण में व्यापक रूप से उपयोग किया जाता है, वे इस्पात निर्माण में एक उच्च मात्रा वाली सहायक सामग्री हैं।
1. एल-आकार का क्रॉस-सेक्शन; हल्की संरचना. वे मुख्य रूप से अक्षीय बलों, कतरनी बलों और स्थानीय झुकने वाले क्षणों का सामना करते हैं। अपेक्षाकृत कम समग्र कठोरता के कारण, वे मुख्य बीम या कॉलम जैसे कोर लोड-असर घटकों के रूप में उपयोग के लिए उपयुक्त नहीं हैं।
2. हॉट-रोल्ड, सिंगल-पीस निर्माण के परिणामस्वरूप कम अवशिष्ट तनाव और समान सामग्री गुण होते हैं, जो उन्हें लोड के तहत क्रैकिंग या विरूपण के प्रति प्रतिरोधी बनाता है।
3. समान-पैर वाले कोण सममित भार वितरण प्रदान करते हैं, जबकि असमान-पैर वाले कोण विभिन्न स्थापना जोड़ों को समायोजित करते हुए, बल की दिशा के आधार पर लचीले चयन की अनुमति देते हैं।
1. विशिष्टताओं और मॉडलों की विस्तृत श्रृंखला; पर्याप्त बाज़ार स्टॉक और विविध खरीद चैनल; कम कीमत और कम समग्र लागत।
2. हल्का वजन, समग्र संरचनात्मक भार और नींव लागत को काफी कम करता है।
1. काटना, छेदना, मोड़ना, वेल्डिंग करना और जोड़ना सीधा है, जिससे साइट पर लचीली माध्यमिक प्रसंस्करण की अनुमति मिलती है।
2. छोटा आकार संभालना और उठाना आसान बनाता है; बहुमुखी संयोजन विधियाँ (वेल्डिंग या बोल्टिंग) उच्च निर्माण दक्षता सुनिश्चित करती हैं।
3. लचीले स्प्लिसिंग और संयोजन विकल्प; एक साथ कई बार का उपयोग करने से समग्र भार-वहन क्षमता और स्थिरता में वृद्धि हो सकती है।
1. हॉट-रोल्ड "ब्लैक" (मिल स्केल) अवस्था में वितरित; जंग हटाने, पेंटिंग और हॉट-डिप गैल्वनाइजिंग जैसे जंग-रोधी उपचारों के साथ संगत; मानक इनडोर और आउटडोर वातावरण में उपयोग के लिए उपयुक्त। 2. अत्यधिक बहुमुखी; विभिन्न सहायक घटकों जैसे कनेक्टर, सपोर्ट, संलग्नक ढांचे, रेलिंग और एम्बेडेड भागों के निर्माण के लिए उपयुक्त।
उनके क्रॉस-सेक्शनल आकार के कारण, उनमें झुकने और पार्श्व विस्थापन के प्रति सीमित प्रतिरोध होता है। वे मुख्य रूप से सहायक लोड-बेयरिंग, कनेक्टिंग या सुदृढ़ीकरण घटकों के रूप में कार्य करते हैं और लंबी अवधि या हेवी-ड्यूटी अनुप्रयोगों में बड़े भार का समर्थन नहीं कर सकते हैं।
1. संयुक्त कनेक्शन और सुदृढीकरण: जस्ती संरचनात्मक स्टील कोण बार प्राथमिक और माध्यमिक स्टील सदस्यों (जैसे बीम और कॉलम) के बीच कनेक्शन प्लेट, स्टिफ़नर और स्प्लिस घटकों के रूप में काम करते हैं, जो संयुक्त अखंडता को बढ़ाते हैं।
2. विभिन्न सपोर्ट और ब्रैकेट: पाइप सपोर्ट, केबल ट्रे ब्रैकेट, उपकरण बेस, यूटिलिटी कॉरिडोर सपोर्ट और छत सपोर्ट का निर्माण।
3. बाड़े और ढाँचे: औद्योगिक संयंत्रों के लिए दीवार/छत के शहतीर, रंग-स्टील आवरण के लिए ढाँचे, विभाजन दीवार फ़्रेमिंग, और दरवाज़े/खिड़की के फ़्रेम।
4. रेलिंग, रेलिंग और सीढ़ियाँ: फैक्टरी परिधि बाड़ लगाना, सीढ़ी रेलिंग, वॉकवे रेलिंग, प्लेटफार्म बाड़े, और पहुंच सीढ़ी के लिए मुख्य घटक।
5. एंबेडेड हिस्से और एंकर: निर्माण एम्बेडेड हिस्से, बेस प्लेट कनेक्टर और दीवार संबंध।
6. हल्के फ्रेम और अस्थायी सुविधाएं: साधारण शेड, निर्माण स्थल होर्डिंग, अस्थायी समर्थन और मचान घटक।
7. इस्पात संरचना सुदृढीकरण: एच-बीम, चैनल स्टील, आई-बीम और अन्य संरचनात्मक सदस्यों के लिए मजबूती, बांधना और पार्श्व समर्थन प्रदान करना।
1. औद्योगिक भवन: कारखानों, गोदामों और कार्यशालाओं में उपकरण प्लेटफार्मों के लिए समर्थन प्रणाली, बाड़े की संरचना और सहायक सामग्री।
2. नगरपालिका इंजीनियरिंग: सड़क रेलिंग, साइट होर्डिंग, बिलबोर्ड ढांचे, नगरपालिका उपयोगिता लाइन समर्थन, और छोटे पैदल मार्ग।
3. एम एंड ई और एचवीएसी: बिजली संयंत्रों, रासायनिक सुविधाओं और वाणिज्यिक भवनों में वायु नलिकाओं, पानी के पाइप और केबलों के लिए विशेष समर्थन और हैंगर।
4. पूर्वनिर्मित और सिविल भवन: बहुमंजिला इस्पात संरचनाओं, मॉड्यूलर भवनों और सरल आवास इकाइयों के लिए सहायक ढांचे।
5. भंडारण और रसद: हल्के शेल्फिंग, भंडारण विभाजन रैक, और भंडारण यार्ड के लिए सुरक्षात्मक संरचनाएं। 6. अन्य क्षेत्र: निर्माण मशीनरी के लिए सहायक संरचनाएं, समुद्री सहायक सामग्री, कृषि मशीनरी फ्रेम, और बिजली पारेषण टावरों के लिए सहायक सदस्य।
मानक: जीबी/टी 706-2016 (गैल्वेनाइज्ड स्ट्रक्चरल स्टील एंगल बार्स); समान-पैर वाले और असमान-पैर वाले कोणों में वर्गीकृत किया गया है।
|
सामग्री ग्रेड |
उपज शक्ति आरईएल (एमपीए) |
तन्यता ताकत आरएम (एमपीए) |
फ्रैक्चर के बाद बढ़ाव (%) |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235 |
375～500 |
≥26 |
साधारण समर्थन, रेलिंग, जोड़ने वाले हिस्से, अस्थायी भवन |
|
Q355B |
≥355 |
470～630 |
≥21 |
भारी भार वाले समर्थन, मजबूत करने वाले सदस्य, बड़े भार वाले जोड़ |
लोच का मापांक: 2.06 × 10⁵ एमपीए; कमरे का तापमान प्रभाव ऊर्जा ≥ 27 J.
1. वर्गीकरण और पदनाम

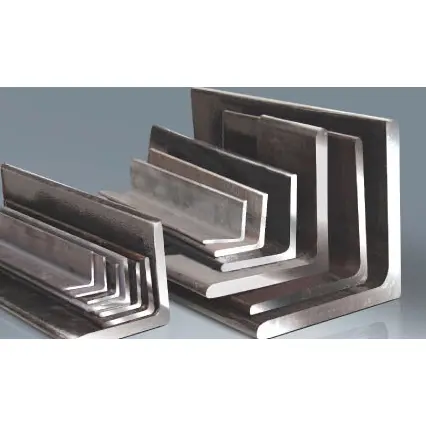

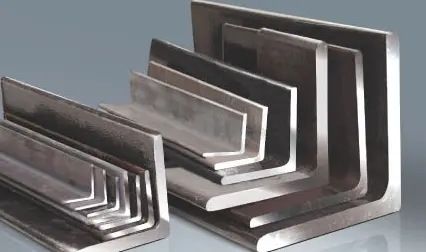

· समान-पैर वाला कोण: पैर की चौड़ाई बराबर होती है; पदनाम: पैर की चौड़ाई × पैर की मोटाई (जैसे, ∠50×5)।
· असमान-पैर कोण: पैर की चौड़ाई अलग-अलग होती है; पदनाम: लंबे पैर की चौड़ाई × छोटे पैर की चौड़ाई × पैर की मोटाई (उदाहरण के लिए, ∠63×40×5)।
2. सामान्य समान-पैर वाले कोण (इंजीनियरिंग में मुख्य आधार)
· ∠25×3, ∠30×3, ∠40×4
· ∠50×4, ∠50×5
· ∠63×5, ∠70×6
· ∠80×6, ∠90×8, ∠100×10
3. सामान्य असमान-पैर वाले कोण
∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6
1. मानक निश्चित लंबाई: 6 मी, 9 मी, 12 मी; कस्टम कटिंग उपलब्ध; लंबाई सहनशीलता ±5 मिमी.
2. आकार सहनशीलता: वक्रता ≤ 2 मिमी प्रति मीटर; कुल वक्रता ≤ कुल लंबाई का 0.2%; कोई महत्वपूर्ण घुमाव नहीं.
1. एल-आकार का खुला खंड; कम मरोड़ और लचीली कठोरता; अक्षीय बलों, कतरनी बलों और स्थानीय झुकने वाले क्षणों का विरोध करने के लिए उपयुक्त।
2. समान-पैर वाले कोणों में सममित लोडिंग की सुविधा होती है और अक्सर द्विदिशात्मक ब्रेसिंग या सममित समर्थन के लिए उपयोग किया जाता है; असमान-पैर वाले कोण यूनिडायरेक्शनल लोडिंग जोड़ों के लिए उपयुक्त हैं।
3. एकल सदस्य की भार-वहन क्षमता सीमित है; सदस्यों का संयोजन या समूहीकरण समग्र कठोरता को बढ़ा सकता है।
1. डिलीवरी की स्थिति: हॉट-रोल्ड, ब्लैक फिनिश (मिल स्केल के साथ)।
2. व्यावहारिकता: काटने, ड्रिल करने, वेल्ड करने और मोड़ने में आसान; ऑन-साइट निर्माण के लिए सुविधाजनक।
3. सतह की सुरक्षा: जंग हटाने और पेंटिंग, हॉट-डिप गैल्वनाइजिंग, या पाउडर कोटिंग के साथ संगत; इनडोर और आउटडोर दोनों वातावरणों के लिए उपयुक्त।
1. लागू तापमान सीमा: [न्यूनतम] डिग्री सेल्सियस से [अधिकतम] डिग्री सेल्सियस
2. संक्षारण प्रतिरोध: आधार सामग्री में अंतर्निहित संक्षारण प्रतिरोध का अभाव है; बाहरी या संक्षारक वातावरण के लिए सतह की सुरक्षा अनिवार्य है।
3. कनेक्शन विधियां: वेल्डिंग, मानक बोल्टिंग, या गैल्वेनाइज्ड बोल्टिंग के साथ संगत।
|
प्रोडक्ट का नाम |
विनिर्देश |
सैद्धांतिक वजन (किलो/मीटर) |
विनिर्देश |
सैद्धांतिक वजन (किलो/मीटर) |
|
कोण इस्पात |
253 |
1.124 |
808 |
9.658 |
|
254 |
1.459 |
8010 |
11.874 |
|
|
303 |
1.373 |
908 |
10.946 |
|
|
304 |
1.786 |
9010 |
13.476 |
|
|
403 |
1.852 |
9012 |
15.94 |
|
|
404 |
2.422 |
1008 |
12.276 |
|
|
405 |
2.967 |
10010 |
15.12 |
|
|
503 |
2.332 |
10012 |
17.898 |
|
|
504 |
3.059 |
10014 |
20.611 |
|
|
505 |
3.77 |
10016 |
23.257 |
|
|
1107 |
11.928 |
|||
|
506 |
4.465 |
1108 |
13.532 |
|
|
605 |
4.57 |
11010 |
16.69 |
|
|
606 |
5.42 |
11012 |
19.782 |
|
|
634 |
3.907 |
11014 |
22.809 |
|
|
635 |
4.822 |
1258 |
15.504 |
|
|
636 |
5.721 |
12510 |
19.133 |
|
|
638 |
7.469 |
12512 |
22.696 |
|
|
705 |
5.397 |
12514 |
26.193 |
|
|
706 |
6.406 |
14010 |
21.488 |
|
|
707 |
7.398 |
14012 |
25.522 |
|
|
708 |
8.373 |
14014 |
29.49 |
|
|
755 |
5.818 |
16012 |
29.391 |
|
|
756 |
6.905 |
16014 |
33.987 |
|
|
757 |
7.976 |
16016 |
38.518 |
|
|
758 |
9.03 |
16018 |
48.63 |
|
|
7510 |
11.089 |
18018 |
48.634 |
|
|
806 |
7.736 |
20024 |
71.168 |
