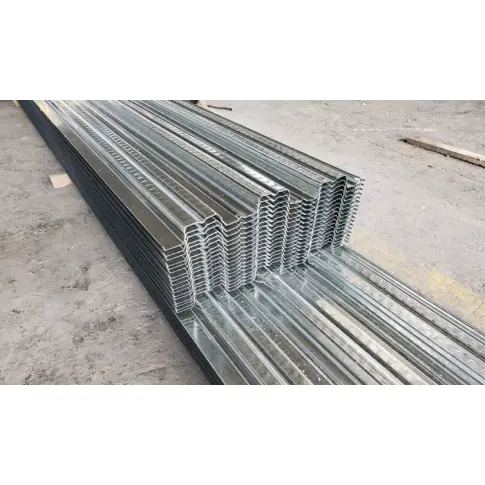

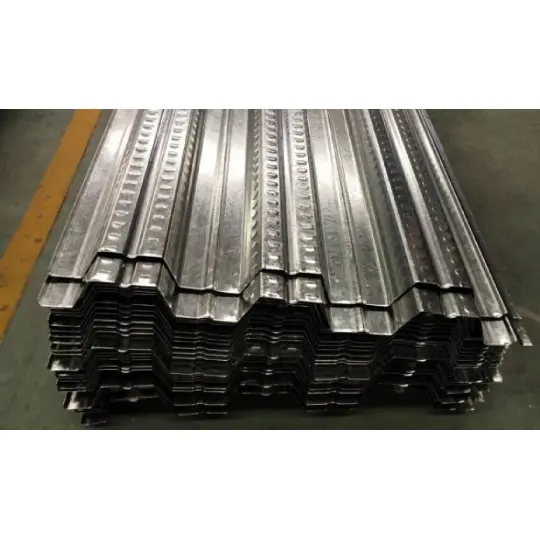

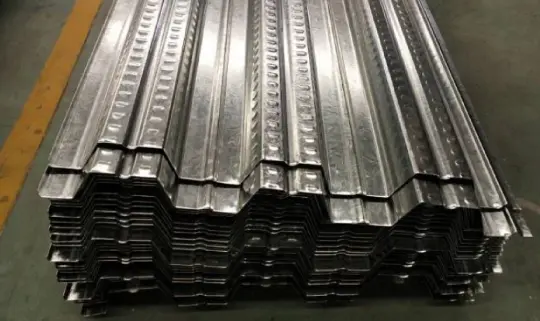

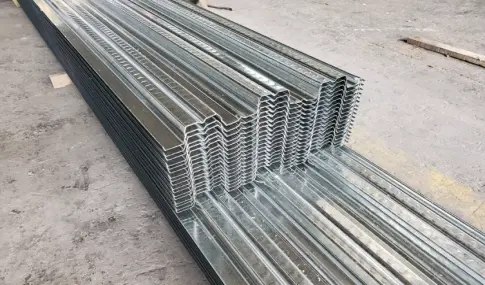

HAISHENG 12 पूरी तरह से स्वचालित कोल्ड-रोल फॉर्मिंग लाइनों का उपयोग करके फर्श के लिए इन ओपन स्टील डेकिंग पैनलों का निर्माण करता है। हॉट-डिप गैल्वनाइज्ड स्टील स्ट्रिप से निर्मित, पैनल फर्श स्लैब के लिए स्थायी फॉर्मवर्क और तन्य सुदृढीकरण के दोहरे कार्य करते हैं। हम निर्माण सहायक उपकरणों की छह श्रेणियों की एक एकीकृत आपूर्ति प्रदान करते हैं, जो चार सामान्य समस्याओं को प्रभावी ढंग से हल करती हैं: खंडित खरीद, विनिर्देश बेमेल, ऑन-साइट कंक्रीट रिसाव, और दोषपूर्ण स्टड वेल्डिंग। हम आपकी पूछताछ और आदेशों का स्वागत करते हैं।
जीबी/टी12755 (प्रोफाइल स्टील शीट के लिए विनिर्माण सहनशीलता); जीबी/टी13912 (धातु जस्ता कोटिंग्स के लिए परीक्षण)
GB50018 (इस्पात संरचनाओं के डिजाइन के लिए कोड); GB50205 (इस्पात संरचनाओं की निर्माण गुणवत्ता की स्वीकृति के लिए कोड)
जीबी/टी2518 (लगातार गर्म-डुबकी जस्ता और जस्ता-मिश्र धातु लेपित स्टील शीट और पट्टी)
|
इस्पात श्रेणी |
नम्य होने की क्षमता |
तन्यता ताकत |
ऑन-साइट आवेदन का दायरा |
|
DX51D+Z |
235MPa±20 |
330~450MPa |
अंतर्देशीय गैर-संक्षारक कार्यालय भवन, मेजेनाइन, हल्के भार वाले गोदाम, किसी भूकंपीय सुदृढीकरण की आवश्यकता नहीं है |
|
S350GD+Z |
≥350MPa |
420~540MPa |
भारी-भार वाले गोदाम, उपकरण संचालन मेजेनाइन, 10 मंजिल से अधिक ऊँची इस्पात संरचना वाली इमारतें |
|
S550GD+Z |
≥550MPa |
≥600MPa |
रासायनिक कंपन कार्यशालाएँ, बार-बार क्रेन संचालन के साथ भारी उद्योग फर्श |
पैनल की मोटाई का चयन: मानक नागरिक उपयोग (0.8-1.0 मिमी); सामान्य हेवी-ड्यूटी (1.2 मिमी); अत्यधिक हेवी-ड्यूटी (1.5 मिमी)। 1.5 मिमी से ऊपर की मोटाई का स्टॉक नहीं किया जाता है और इसके लिए कस्टम ऑर्डरिंग (12-कार्य-दिवसीय लीड टाइम) की आवश्यकता होती है।
1. अंतर्देशीय शुष्क क्षेत्र: दो तरफा गैल्वनाइजिंग (80-120 ग्राम/वर्ग मीटर); 20 साल की डिजाइन सेवा जीवन।
2. तटीय/नमक-स्प्रे क्षेत्र: अनिवार्य दो तरफा हॉट-डिप गैल्वनाइजिंग (275 ग्राम/वर्ग मीटर); 3 वर्षों तक पैनल की सतह पर सफेद जंग लगने से बचाता है।
3. अम्ल/क्षार रासायनिक क्षेत्र: हेवी-ड्यूटी गैल्वनाइजिंग (450-600 ग्राम/वर्ग मीटर); आग प्रतिरोधी और संक्षारण रोधी टॉपकोट के साथ द्वितीयक सुरक्षा की आवश्यकता होती है।
एकसमान 100 मिमी डालना सख्त वर्जित है; मोटाई पैनल प्रोफ़ाइल द्वारा निर्धारित की जानी चाहिए: YX51 श्रृंखला टॉपिंग ≥101 मिमी; YX76/75 श्रृंखला ≥126 मिमी। अपर्याप्त मोटाई सीधे तौर पर स्लैब में दरार और अत्यधिक विक्षेपण का कारण बनती है।
|
पैनल मॉडल |
लहर की ऊंचाई |
प्रभावी कवरेज चौड़ाई |
खरीद की सिफ़ारिश |
|
YX51-305-915 |
51 मिमी |
915 मिमी |
लागत प्रदर्शन के लिए पहली पसंद, बहुमंजिला कार्यालय भवन, वाणिज्यिक मेजेनाइन, बाजार शिपमेंट का 62% हिस्सा |
|
YX51-250-750 |
51 मिमी |
750 मिमी |
छोटे-छोटे बिखरे हुए मेजेनाइन, 2.5 मीटर से कम स्टील बीम रिक्ति वाली नवीकरण परियोजनाएं |
|
YX76-344-688 |
76 मिमी |
688 मिमी |
बड़े-स्पैन वाले गोदाम, भारी उपकरण फर्श, असमर्थित स्पैन की ऊपरी सीमा 3-3.6 मी |
|
YX75-200-600 |
75 मिमी |
600 मिमी |
भारी उद्योग इस्पात निर्माण, मुद्रांकन कार्यशालाएँ, दीर्घकालिक कंपन स्थितियों के लिए विशेष |
फर्श के लिए केवल ओपन स्टील डेकिंग पैनल की पेशकश करने वाले आपूर्तिकर्ताओं के विपरीत, HAISHENG एक ही कारखाने से एक पूरा पैकेज - पैनल और सभी सहायक उपकरण - प्रदान करता है। यह शून्य-त्रुटि आयामी मिलान सुनिश्चित करता है और बाजार-स्रोत सहायक उपकरण और पैनल प्रोफाइल के बीच असंगतता के कारण होने वाले ठोस रिसाव जैसे मुद्दों को समाप्त करता है।
- मानक स्टॉक लंबाई: 6/9/12 मीटर; 15 मीटर से अधिक की कस्टम लंबाई के लिए खंडित परिवहन की आवश्यकता होती है।
- अनिवार्य लैप आवश्यकताएँ: डेक सिरों को स्टील बीम के शीर्ष निकला हुआ किनारा पर ≥50 मिमी तक विस्तारित होना चाहिए; साइट पर अनधिकृत रूप से लैप की लंबाई को छोटा करना निषिद्ध है और अनिवार्य निरीक्षण के अधीन है।
- प्रोफ़ाइल वर्गीकरण: नागरिक उपयोग के लिए मध्यम-पसली (51 मिमी); हेवी-ड्यूटी औद्योगिक उपयोग के लिए हाई-रिब (75/76 मिमी); प्रकार का मिश्रण न करें.
- स्टड सामग्री: ML15 विशेष संरचनात्मक स्टील (साधारण कार्बन स्टील स्टड में सामान्य थकान फ्रैक्चर को रोकता है)।
- विशिष्टता मिलान: φ16×80 स्टड के साथ YX51 जोड़े; YX76 जोड़े φ19×90 स्टड के साथ; क्रॉस-मॉडल मिश्रण सख्त वर्जित है।
- निर्माण सहायक उपकरण: पूर्ण किराये पैकेज में सिरेमिक फेरूल और इन्वर्टर स्टड वेल्डिंग मशीन शामिल हैं; अनिवार्य स्टड रिक्ति ≤600 मिमी।
- अंतिम समापन: 51/76 प्रोफाइल के लिए विशिष्ट मॉडल; अलंकार से मेल खाते गैल्वेनाइज्ड स्टील से बना; शीट धातु का उपयोग करके साइट पर निर्माण निषिद्ध है (जंग/अलगाव के जोखिम के कारण)।
- एल-आकार का किनारा फ्लैशिंग: ब्रैकट स्लैब, लिफ्ट के उद्घाटन और वेंटिलेशन शाफ्ट को सील करने के लिए।
- गैप सीलिंग: ब्यूटाइल सीलेंट; पैनलों के बीच 0-5 मिमी अंतराल के लिए उपयुक्त; कंक्रीट क्षारीयता के प्रति प्रतिरोधी।
- प्राथमिक निर्धारण: सिरों पर पूर्ण-प्रवेश स्पॉट वेल्डिंग; स्टड के लिए थ्रू-डेक स्पॉट वेल्डिंग; इंटरलॉकिंग साइड सीम को 500 मिमी के अंतराल पर आंतरायिक स्पॉट वेल्डिंग के साथ जोड़ा गया।
- स्थानीय सुदृढीकरण: φ4.8 गैल्वेनाइज्ड स्व-ड्रिलिंग स्क्रू; केवल खुलेपन, कोनों, या विक्षेपण बिंदुओं को मजबूत करने के लिए उपयोग किया जाता है; प्राथमिक संरचनात्मक निर्धारण के लिए नहीं.
- शीर्ष-परत एंटी-क्रैक मुख्य सुदृढीकरण: Φ10–Φ12 @ 200–250 मिमी; सतह की सिकुड़न दरारों को रोकने के लिए स्पैन के साथ निरंतर लेआउट।
- अनुप्रस्थ वितरण सुदृढीकरण: Φ8 @ 250 मिमी; संकेंद्रित भार को फैलाने के लिए मुख्य सुदृढीकरण के लंबवत व्यवस्थित किया गया। विशेष सुदृढीकरण: खुले स्थानों पर रेडियल सुदृढीकरण जोड़ा गया; भविष्य में स्लैब निपटान को कम करने के लिए भारी भार वाले फर्शों पर φ6 स्टील की जाली बिछाई गई।
- शोरिंग ट्रिगर थ्रेसहोल्ड: स्पष्ट स्पैन >2.5 मीटर के लिए शोरिंग अनिवार्य है; किसी अपवाद की अनुमति नहीं है.
- शोरिंग प्रकार: पोर्टल-फ़्रेम स्टील शोरिंग (तेजी से स्थापना के लिए); फुल-बे स्टील पाइप मचान (अतिरिक्त-बड़े स्पैन के लिए)।
- निष्कासन मानदंड: हटाने की अनुमति केवल तभी दी जाती है जब फ़ील्ड-क्यूर किए गए कंक्रीट परीक्षण नमूने डिज़ाइन की ताकत के 75% तक पहुंच जाते हैं और मापा विक्षेपण ≤L/250 होता है।
1. कम कच्चे माल की खरीद लागत: समान स्लैब मोटाई और रिब ऊंचाई के लिए, फर्श के लिए ओपन स्टील डेकिंग पैनलों को 12% -18% कम सामग्री (खुली चौड़ाई) की आवश्यकता होती है और प्रति टन अधिक कवरेज प्रदान करते हैं, जिससे बड़े क्षेत्र के फर्श के लिए मुख्य सामग्री बजट 7% -11% कम हो जाता है।
2. शून्य-लागत ऑन-साइट उद्घाटन: खुले रिब चैनल विशेष छेद-काटने वाले उपकरणों की आवश्यकता को समाप्त करते हैं; गैस कटिंग के माध्यम से उपयोगिता और उपकरण के उद्घाटन को काटा जा सकता है। वे अनियमित या घुमावदार फर्श योजनाओं के लिए अच्छी तरह से अनुकूलित होते हैं, ऑफकट उपयोग दर 92% तक पहुंच जाती है।
3. उच्च स्टड वेल्डिंग पास दर: अबाधित पसलियां ऊर्ध्वाधर वेल्डिंग गन की स्थिति की अनुमति देती हैं, जिससे 99% पास दर प्राप्त होती है (बंद-रिब डेकिंग में कोल्ड-लैप/अपूर्ण संलयन के लिए> 15% पुनः कार्य दर की तुलना में)।
4. मजबूत कंक्रीट इंटरलॉक स्थिरता: ट्रेपेज़ॉइडल खुली पसलियां एक मोर्टिज़-एंड-टेनन प्रभाव पैदा करती हैं, कंक्रीट बंधन शक्ति को 23% तक बढ़ाती हैं और भूकंपीय घटनाओं के दौरान स्टील-कंक्रीट प्रदूषण को रोकती हैं।
5. मुख्य संरचना पर कम भार: समान कवरेज क्षेत्र के लिए 8% हल्का मृत वजन छोटे स्टील बीम और कॉलम क्रॉस-सेक्शन की अनुमति देता है, जिससे कुल संरचनात्मक स्टील की खपत 3% -5% कम हो जाती है।
6. सुविधाजनक पोस्ट-इंस्टॉलेशन रखरखाव: खुली निचली पसलियां पैनल की गैल्वनाइज्ड कोटिंग को नुकसान पहुंचाए बिना हैंगर रॉड्स और सीलिंग सस्पेंशन पॉइंट्स की सीधी स्थापना की अनुमति देती हैं।
7. कम डिलिवरी लीड समय: सरल रोल-फॉर्मिंग डाई संरचना 8-15 मीटर/मिनट की उत्पादन गति को सक्षम बनाती है; पर्याप्त स्टॉक 3 दिनों के भीतर पूर्ण-ट्रक लोड शिपमेंट सुनिश्चित करता है।
1. सीमित असमर्थित स्पैन: अधिकतम असमर्थित स्पैन केवल 2.4 मी है। शमन: पूर्व-योजना अस्थायी समर्थन; HAISHENG लेआउट ड्राइंग के लिए निःशुल्क सहायता प्रदान करता है।
2. कमजोर अग्नि प्रतिरोध: बेयर पैनल रेटिंग 0.25h है; समग्र स्लैब रेटिंग 1.0-1.5h है। शमन: द्वितीय श्रेणी की अग्नि सुरक्षा आवश्यकताओं को पूरा करने के लिए पैनल की सतह पर 10 मिमी मोटी अल्ट्रा-पतली अग्निरोधी कोटिंग लागू करें।
3. निचले हिस्से का खराब सौंदर्यशास्त्र: रिब्ड प्रोफ़ाइल को छुपाने के लिए निलंबित छत की आवश्यकता होती है। शमन: सीलिंग इंस्टॉलेशन शेड्यूल को छोटा करने के लिए रिब प्रोफ़ाइल के लिए डिज़ाइन किए गए कस्टम सीलिंग फ़रिंग चैनलों की आपूर्ति करें।
- दस्तावेज़ीकरण सत्यापन: मूल मिल सामग्री प्रमाणपत्र और तृतीय-पक्ष जिंक कोटिंग परीक्षण रिपोर्ट की जाँच करें; अप्राप्य ढीले कॉइल्स को अस्वीकार करें।
- साइट पर नमूनाकरण: उपज की ताकत और जस्ता कोटिंग वजन का परीक्षण करने के लिए फर्श के लिए ओपन स्टील डेकिंग पैनल के प्रत्येक 5 कॉइल में से 1 का यादृच्छिक नमूना; लहरदार किनारों या ऊँट (वक्रता) वाली कुंडलियों को अस्वीकार करें।
- प्री-स्लिटिंग: बनाने के दौरान प्रोफ़ाइल के गलत संरेखण को रोकने के लिए विशिष्ट पैनल प्रोफ़ाइल के अनुसार कच्चे माल की चौड़ाई में कटौती करें।
- लेवलिंग प्रक्रिया: आंतरिक कुंडल तनाव को खत्म करने के लिए 13-19 रोलर बहु-दिशात्मक लेवलिंग; सतह की समतलता ≤2mm/m पर बनी रहती है।
- रोल बनाना: परिवेश के तापमान पर ठंड बनाने के लिए प्रगतिशील रोलर्स के 18-26 सेट; शून्य उच्च तापमान प्रसंस्करण जिंक कोटिंग की सुरक्षा करता है, कोटिंग प्रदूषण को रोकता है।
- राष्ट्रीय सहिष्णुता का कड़ाई से पालन: रिब ऊंचाई ±1.0 मिमी, रिब पिच ±1.5 मिमी, पैनल चौड़ाई ±2 मिमी; सहनशीलता से अधिक की वस्तुओं को हटा दिया जाता है या फिर से काम में लिया जाता है।
- पीएलसी-नियंत्रित फ्लाइंग शीयर कटिंग: 10 मीटर तक के पैनल के लिए लंबाई त्रुटि ≤2 मिमी; कट्स लुढ़के हुए किनारों या गड़गड़ाहट से मुक्त हैं।
- मैनुअल ग्राइंडिंग: समय से पहले जंग लगने से बचाने के लिए कटे हुए किनारों पर किसी भी उलटे जिंक कोटिंग को चिकना करें; लगातार जिंक कोटिंग विनिर्देशों को सुनिश्चित करने के लिए एक ही बैच से मैचिंग एंड कैप और एज ट्रिम्स को एक साथ काटें।
ज्यामितीय आयामों का पूर्ण निरीक्षण; पैनल की सतह की उपस्थिति का दृश्य निरीक्षण; दो तरफा जस्ता कोटिंग वजन के लिए नमूनाकरण; 180° रिब झुकने के माध्यम से कोटिंग आसंजन परीक्षण; व्यक्तिगत पैनल वॉरपेज की जांच; मॉडल और बैच नंबर चिह्नों का सत्यापन।
विशिष्टता के अनुसार स्तरित स्टैकिंग; पारगमन क्षति को रोकने के लिए सिरों पर गैल्वेनाइज्ड कोने रक्षक; प्रति बंडल 3 स्टील बैंड के साथ बंधे 6-मीटर पैनल; नमी के जोखिम और बाहरी भंडारण से जुड़े "सफेद जंग" को रोकने के लिए तापमान-नियंत्रित, सूखे इनडोर गोदाम में संग्रहित किया जाता है।
|
पैनल प्रकार |
सैद्धांतिक वजन (1.0 मिमी मोटा, किग्रा/㎡) |
धारा जड़त्व आघूर्ण (सेमी⁴/मीटर) |
अनुभाग मापांक (सेमी³/मीटर) |
कठोरता ग्रेड |
|
YX51-305-915 |
9.95~10.0 |
68.6 |
22.1 |
मध्यम कठोरता |
|
YX51-250-750 |
10.2~10.5 |
56.2 |
22.0 |
नियमित कठोरता |
|
YX76-344-688 |
11.3~11.6 |
92.3 |
31.7 |
उच्च कठोरता |
परीक्षण की स्थिति: 120 मिमी कास्ट-इन-प्लेस कंक्रीट; निर्माण लाइव लोड 2.0 kN/m²; विक्षेपण ≤ एल/180
- YX51: 0.8 मिमी = 2.1-2.3 मीटर; 1.0 मिमी = 2.4-2.7 मीटर; 1.2 मिमी = 2.8-3.0 मी
- YX76: 1.0 मिमी = 2.8–3.2 मी; 1.2 मिमी = 3.3-3.6 मीटर (ओपन-प्रोफ़ाइल डेकिंग के लिए ऊपरी स्पैन सीमा)
- सेवा-चरण भार क्षमता: मानक फर्श 3.5-5.0 kN/m²; मोटे बेस स्टील + कंक्रीट के साथ 8 kN/m² तक की हेवी-ड्यूटी क्षमता
- विक्षेपण मानक: निर्माण ≤ एल/180; सेवा ≤ एल/250
- स्थायित्व: 25-30 वर्ष (सामान्य अंतर्देशीय वातावरण में Z275 गैल्वनीकरण)
- अग्नि प्रतिरोध रेटिंग: समग्र स्टील-कंक्रीट 1.0-1.5h; नंगे डेक 0.25 घंटे
1. मानक कार्यालय भवन/इनडोर मेज़ानाइन: YX51-305-915 प्रोफ़ाइल + 0.8/1.0 मिमी बेस स्टील + φ16 कतरनी स्टड + YX51-प्रकार के अंत क्लोजर + शीर्ष सुदृढीकरण जाल; पूर्ण-अवधि शोरिंग की आवश्यकता नहीं है।
2. हेवी-ड्यूटी वेयरहाउसिंग/हेवी इंडस्ट्रियल वर्कशॉप: YX76-344-688 प्रोफ़ाइल + 1.2/1.5 मिमी बेस शीट + φ19 कतरनी स्टड + टाइप 76 एंड क्लोजर + डबल-लेयर, टू-वे रीइन्फोर्समेंट + फुल-स्पैन अस्थायी शोरिंग।
1. प्रश्न: क्या फर्श के लिए ओपन स्टील डेकिंग पैनल फर्श स्लैब के निचले तन्य सुदृढीकरण को प्रतिस्थापित कर सकते हैं?
ए: वे निचले तन्य सुदृढीकरण को प्रतिस्थापित कर सकते हैं, बशर्ते कि सुदृढीकरण राष्ट्रीय मानकों को पूरा करता हो; हालाँकि, शीर्ष एंटी-क्रैक सुदृढीकरण को छोड़ा नहीं जा सकता है और इसे डिज़ाइन चित्रों में अलग से निर्दिष्ट किया जाना चाहिए।
2. प्रश्न: क्या स्टॉक सामग्री काटने से गैल्वेनाइज्ड एंटी-जंग कोटिंग को नुकसान पहुंचता है?
उत्तर: ऑनलाइन फ़्लाइंग शीयर काटने से उच्च तापमान पर जलने के निशान नहीं पड़ते; केवल कटा हुआ अंतिम भाग कच्चे स्टील को उजागर करता है, और शिपमेंट के साथ आपूर्ति किया गया जस्ता-समृद्ध पेंट ऑन-साइट टच-अप की अनुमति देता है।
3. प्रश्न: अंतर-क्षेत्रीय आपूर्ति के लिए डिलीवरी लीड समय क्या है?
उत्तर: मानक स्टॉक आइटम 3 दिनों के भीतर पूर्ण ट्रक लोड के रूप में भेजे जाते हैं; कस्टम प्रोफ़ाइल में 7-12 दिन लगते हैं। मुख्यधारा की इस्पात संरचना परियोजनाओं के लिए देश भर के प्रमुख शहरों में सीधी शिपिंग उपलब्ध है।
