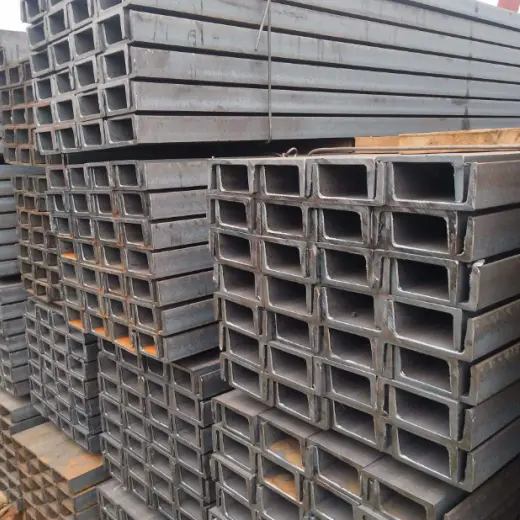

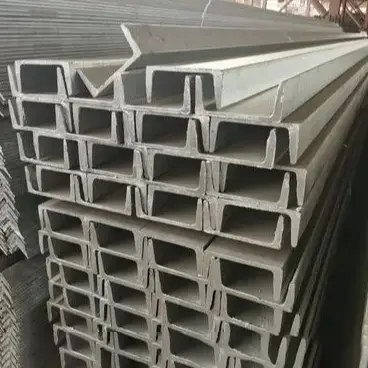

छत के लिए हॉट रोल्ड स्टील चैनल पर्लिन छतों और दीवारों के लिए भारी-भरकम, भार वहन करने वाले संरचनात्मक सदस्यों के रूप में काम करते हैं। ठंड से बनी पतली दीवार वाली सी- या जेड-पुर्लिन के विपरीत, वे सीधे हॉट-रोल्ड स्टील से एकल, अभिन्न इकाई के रूप में बनाई जाती हैं। यह प्रक्रिया ठंड के गठन से जुड़े आंतरिक तनाव को समाप्त करती है और वेब और फ्लैंज में एक समान मोटाई सुनिश्चित करती है, जिससे प्रकाश-गेज स्टील पर्लिन की भार-वहन क्षमता अपर्याप्त होने पर उन्हें आदर्श प्रतिस्थापन विकल्प बना दिया जाता है।
कच्चे माल का अनुपालन: छत के लिए वर्जिन हॉट रोल्ड स्टील चैनल पर्लिन को राष्ट्रीय मानक जीबी/टी707 के अनुसार सख्ती से रोल किया जाता है; पुनर्चक्रित/पुनः रोल किए गए गैर-मानक सामग्रियों का उपयोग निषिद्ध है, और अत्यधिक नकारात्मक दीवार-मोटाई विचलन को सख्ती से रोका जाता है।
तैयार उत्पाद प्रसंस्करण: वर्जिन चैनल स्टील निश्चित लंबाई की कटिंग, तनाव से राहत, सटीक वेब पंचिंग और एंड-फेस डिबरिंग से गुजरता है; हॉट-रोल्ड बेस सामग्री के यांत्रिक गुण अपरिवर्तित रहते हैं, प्रसंस्करण असेंबली के लिए सटीक परिष्करण तक सीमित होता है।
उपयुक्त अनुप्रयोग: स्टील बीम या कंक्रीट रिंग बीम बेस, भारी भार वाली छत, छत पर लगे उपकरणों के लिए निलंबित प्लेटफार्म, गलाने वाले संयंत्रों में उच्च तापमान सहायक सुविधाएं, और पुराने पोर्टल कठोर-फ्रेम संरचनाओं का नवीनीकरण।
निषिद्ध अनुप्रयोग: मानक नई लाइट-लोड फ़ैक्टरी इमारतें (15 मीटर से कम फैली हुई) और निरंतर ओवरलैपिंग के साथ खड़ी ढलान वाली छतें; ये परिदृश्य खराब लागत-प्रभावशीलता और संरचनात्मक उपयुक्तता प्रदान करते हैं।
इनडोर शुष्क/धूल-मुक्त वातावरण: सैंडब्लास्टिंग/जंग हटाना और उसके बाद मिश्रित पेंट कोटिंग।
बाहरी आर्द्र/तटीय/रासायनिक वातावरण: दीर्घकालिक संक्षारण संरक्षण के लिए हॉट-डिप गैल्वनाइजिंग।
नंबर 8 चैनल स्टील: 80×43×5 मिमी (छोटे पैमाने पर नवीकरण परियोजनाओं के लिए प्राथमिक सामग्री)
नंबर 10 चैनल स्टील: 100×48×5.3 मिमी (सामान्य भारी भार वाली छत के लिए प्राथमिक सामग्री)
नंबर 12 चैनल स्टील: 120×53×5.5 मिमी (उपकरण प्लेटफार्मों और भारी बर्फ जमाव वाले क्षेत्रों के लिए विशेष)
गोल स्टील टाई रॉड्स: Φ12, Φ14 Q235 थ्रेड-रोल्ड सिरों के साथ हॉट-डिप गैल्वेनाइज्ड गोल स्टील; चैनल स्टील वेब की उच्च कठोरता के कारण, साइट पर ड्रिलिंग निषिद्ध है - कारखाने में बोल्ट छेद पूर्व-निर्मित होना चाहिए।
स्लीव स्ट्रट्स: Φ32×2.0 वेल्डेड स्टील पाइप; स्थानीय कतरनी तनाव का प्रतिकार करने के लिए विकर्ण टाई छड़ों के कठोर कोने समर्थन के लिए उपयोग किया जाता है।
छत के घुटने के ब्रेसिज़: L40×4 या L50×5 बराबर-लेग कोण स्टील; पवन सक्शन के कारण होने वाले पलटाव को रोकने के लिए पर्लिन को मुख्य बीम से जोड़ता है।
शहतीर क्लीट्स: पूर्व-ड्रिल किए गए बोल्ट छेद के साथ 3.0-5.0 मिमी हॉट-रोल्ड स्टील प्लेट (काटी और मुड़ी हुई)।
बन्धन बोल्ट: एम14 या एम16 हॉट-डिप गैल्वेनाइज्ड उच्च शक्ति बोल्ट; चैनल स्टील में बड़े-व्यास वाले इंस्टॉलेशन छेद में फिट होने के लिए आकार।
प्रत्यक्ष अनुकूलता: मानक स्टैंडिंग-सीम रंग स्टील शीट, लैप्ड रंग स्टील छत पैनल, और ग्लास ऊन/रॉक ऊन इन्सुलेशन परतें।
मैचिंग ट्रिम/फ्लैशिंग: रिज कैप, ईव फ्लैशिंग और रूफ एक्सपेंशन ज्वाइंट ट्रिम।
मुख्य सामग्री चयन: नंबर 8 हॉट-रोल्ड चैनल स्टील पर्लिन्स (मानक लंबाई 6-9 मीटर)।
सहायक सामग्री: Φ12 एकल-पंक्ति सरल टाई छड़ें; कोई अतिरिक्त घुटने के ब्रेसिज़ नहीं.
जंग रोधी उपचार: Sa2.5 ग्रेड सैंडब्लास्टिंग + एपॉक्सी प्राइमर + टॉपकोट के दो कोट (फिल्म की मोटाई ≥80 μm)।
लागू शर्तें: छत का भार ≤0.8 kN/m²; कोई निलंबित उपकरण नहीं; शुष्क अंतर्देशीय क्षेत्र.
मुख्य सामग्री चयन: नंबर 10 या नंबर 12 गाढ़ा चैनल स्टील; आवश्यकतानुसार शहतीर का अंतर कम किया गया। सहायक सामग्रियाँ: Φ14 बारीकी से दूरी वाली टाई रॉड्स; 100% शहतीर स्थानों पर एंगल स्टील घुटने के ब्रेसिज़ स्थापित किए गए हैं।
जंग रोधी उपचार: इनडोर उपयोग के लिए स्प्रे पेंटिंग; बाहरी उपयोग के लिए हॉट-डिप गैल्वनाइजिंग।
लागू शर्तें: छत अतिरिक्त भार जैसे वेंटिलेटर, फोटोवोल्टिक सिस्टम, या रखरखाव कर्मियों के यातायात का समर्थन करती है।
सामग्री चयन: संख्या 8 से संख्या 12 तक के आकार (आवश्यकताओं के आधार पर चयनित)।
जंग रोधी मानक: पर्लिन, टाई रॉड्स, घुटने के ब्रेसिज़ और शहतीर ब्रैकेट सभी में घटकों के बीच गैल्वेनिक जंग को खत्म करने के लिए ≥120μm की गैल्वनाइज्ड कोटिंग मोटाई होती है।
स्थापना विवरण: इलेक्ट्रोकेमिकल जंग के मार्ग को तोड़ने के लिए शहतीर ब्रैकेट और मुख्य बीम के बीच एंटी-जंग गास्केट स्थापित किए जाते हैं।
छत के लिए हॉट रोल्ड स्टील चैनल पर्लिन: हॉट-रोल्ड बेस सामग्री में एक समान दीवार की मोटाई होती है और ठंड से कोई अवशिष्ट तनाव नहीं होता है; यह सेक्शन बकलिंग या डेंटिंग के बिना पार्श्व भारी-वस्तु प्रभावों और केंद्रित बर्फ भार का सामना करता है।
सी/जेड पुरलिन्स: पतली दीवार वाली और ठंडी संरचना वाली; सीमा से अधिक संकेंद्रित भार तत्काल झुकने या फटने का कारण बनता है, जिससे वे उपकरण को निलंबित करने के लिए अनुपयुक्त हो जाते हैं।
चैनल स्टील पुरलिन्स: सघन रूप से लुढ़का हुआ आधार सामग्री; 400 डिग्री सेल्सियस तक के तापमान के अल्पकालिक संपर्क के दौरान कोई पार्श्विक घुमाव नहीं होता है, जो उन्हें बॉयलर रूम और गलाने की कार्यशालाओं के लिए उपयुक्त बनाता है।
सी/जेड पर्लिन्स: थर्मल तनाव पतली दीवार वाले हिस्सों में तेजी से जारी होता है, जिससे आसानी से पार्श्व झुकाव और पतन होता है; अक्सर अग्नि सुरक्षा निरीक्षण विफल हो जाते हैं।
चैनल स्टील पर्लिन्स: पर्याप्त वेब मोटाई अनुभाग की समग्र भार-वहन क्षमता से समझौता किए बिना पाइपलाइन समर्थन की मनमानी ड्रिलिंग और वेल्डिंग की अनुमति देती है।
सी/जेड पर्लिन्स: 12 मिमी से अधिक व्यास वाला एक एकल छेद लचीली ताकत को काफी कम कर देता है, जिससे भविष्य में संशोधन गंभीर रूप से सीमित हो जाते हैं।
लागत और स्व-भार सीमाएँ: समान अवधि के लिए, स्व-भार सी-सेक्शन स्टील की तुलना में 60% अधिक है, जिससे मुख्य बीम और नींव निर्माण लागत 12%-15% तक बढ़ जाती है।
संरचनात्मक सीमाएं: फ्लैट फ्लैंज विस्तारित लंबाई के लिए ओवरलैपिंग को रोकते हैं, जिससे वे खड़ी ढलान वाली छतों पर निरंतर लोड-असर डिजाइन के लिए अनुपयुक्त हो जाते हैं।
दृश्य निरीक्षण: चैनल स्टील ट्विस्टिंग, फ्लैंज क्रैकिंग, किनारे/कोने विरूपण, और सतह प्रदूषण की जांच करें।
पैरामीटर सत्यापन: वेब मोटाई और निकला हुआ किनारा चौड़ाई सहनशीलता की स्पॉट-चेक करें; मिल सामग्री गुणवत्ता प्रमाणपत्र सत्यापित करें; Q235B ग्रेड स्टील के लिए वर्णक्रमीय पुन: परीक्षण करें।
कट-टू-लेंथ: सटीक प्लाज्मा कटिंग; कट-फेस लंबवत विचलन ≤ 1 मिमी।
तनाव-राहत पंचिंग: छेद प्लेसमेंट ≥ निकला हुआ किनारा से छेद व्यास का 1.5 गुना; लोड के तहत फटने से बचाने के लिए केंद्रीय वेब तनाव-कमजोर क्षेत्र से बचें।
एंड-फेस ग्राइंडिंग: परिवहन के दौरान जंग रोधी कोटिंग को होने वाले नुकसान और इंस्टॉलेशन कर्मियों को चोट लगने से बचाने के लिए कटे हुए किनारों और छिद्रों से गड़गड़ाहट हटा दें।
पेंट कोटिंग रूट: जंग हटाने के लिए शॉट ब्लास्टिंग (Sa2.5) → धूल उड़ाना → एपॉक्सी प्राइमर छिड़काव → डबल-लेयर टॉपकोट छिड़काव → 72 घंटे का परिवेश तापमान इलाज।
हॉट-डिप गैल्वनाइजिंग रूट: एसिड पिकलिंग/डीग्रीजिंग → पानी से धोना → फ्लक्स विसर्जन → 450-460 डिग्री सेल्सियस पर हॉट-डिप गैल्वनाइजिंग → एयर कूलिंग/पैसिवेशन → सतह जिंक नोड्यूल्स की पीसना।
आयामी और ज्यामितीय निरीक्षण: सीधेपन, मोड़/विक्षेपण और छेद रिक्ति का पूर्ण निरीक्षण।
जंग रोधी स्पॉट जांच: पेंट फिल्म और गैल्वनाइजिंग परत मोटाई गेज का उपयोग करके ऑन-साइट मोटाई सत्यापन।
भंडारण एवं पैकेजिंग: स्टील पैलेट बंडलिंग; मॉडल, सामग्री और संक्षारण रोधी विशिष्टताओं के साथ अंकन; समुद्री परिवहन के लिए नमी-प्रूफ स्ट्रेच-रैप पैकेजिंग।
|
चैनल का आकार |
ऊंचाई एच(मिमी) |
पैर की चौड़ाई बी(मिमी) |
वेब मोटाई डी(मिमी) |
सैद्धांतिक वजन (किलो/मीटर) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
सामग्री: Q235B हॉट-रोल्ड कार्बन स्ट्रक्चरल स्टील
यांत्रिक शक्ति: उपज शक्ति ≥ 235 एमपीए; तन्य शक्ति 375-500 एमपीए
थर्मल विस्तार गुणांक: 1.2 × 10⁻⁵/°C; लंबी अवधि की छत के लिए आवश्यक विस्तार अंतराल
पेंट-आधारित एंटी-जंग: कुल मिश्रित कोटिंग मोटाई ≥ 80 μm
हॉट-डिप गैल्वनाइजिंग: मानक अंतर्देशीय क्षेत्रों के लिए ≥ 80 μm; तटीय या रासायनिक संक्षारण क्षेत्रों के लिए ≥ 120 μm
1. क्या छत के लिए हॉट रोल्ड स्टील चैनल पर्लिन, खड़ी ढलान वाली छत के लिए ज़ेड-आकार के पर्लिन की जगह ले सकते हैं?
उत्तर: नहीं। चैनल स्टील में फ्लैट फ्लैंज होते हैं, जो ढलान वाली छतों पर सनकी लोडिंग का कारण बनता है और ओवरलैपिंग के माध्यम से निरंतर लोड-वहन को रोकता है; इससे पर्लिन के समय के साथ पलटने की अत्यधिक संभावना हो जाती है, इसलिए वे केवल सपाट स्थापना के लिए उपयुक्त होते हैं।
2. क्या तटीय परियोजनाओं के लिए सहायक घटकों को अलग गैल्वनाइजिंग की आवश्यकता होती है?
उत्तर: हाँ. विभिन्न इस्पात सामग्रियों के बीच संभावित अंतर संक्षारण को तेज करते हैं; HAISHENG डिफ़ॉल्ट रूप से सभी सहायक घटकों पर 120 μm गैल्वनाइजिंग मानक लागू करता है, इसलिए ग्राहकों को उन्हें अलग से प्राप्त करने की आवश्यकता नहीं है।
3. चैनल स्टील के लिए ऑन-साइट होल ड्रिलिंग और फ़ैक्टरी प्री-ड्रिलिंग के बीच क्या अंतर है?
उत्तर: ऑन-साइट ड्रिलिंग में तनाव से राहत की कमी होती है, जिससे वेब फटने का उच्च जोखिम पैदा होता है; फैक्ट्री प्री-ड्रिलिंग संरचनात्मक भार-वहन क्षमता से समझौता किए बिना छेद के अंतर के लिए राष्ट्रीय मानकों का पालन करती है, और विदेशी परियोजनाओं के लिए एक अनिवार्य आवश्यकता है।
