"एक्स" (क्रॉस) कॉन्फ़िगरेशन में छत के बीम के शीर्ष या निचले निकला हुआ किनारा के विमान के भीतर स्थापित, क्षैतिज संरचनात्मक स्टील ब्रेसिंग सिस्टम औद्योगिक भवनों की स्थानिक स्थिरता के लिए महत्वपूर्ण हैं। वे मुख्य रूप से संपीड़न के बजाय तनाव में कार्य करते हैं और छत की पार्श्व प्रतिरोध प्रणाली बनाने के लिए टाई रॉड्स और घुटने के ब्रेसिज़ के साथ मिलकर काम करते हैं।
विशाल दीवारों और क्षैतिज भूकंपीय बलों से हवा के भार को स्तंभ के शीर्ष पर टाई छड़ों में स्थानांतरित करता है, बाद में उन्हें अंतर-स्तंभ ब्रेसिंग और नींव में भेजता है; छत के स्टील बीम के पार्श्व विस्थापन को रोकता है, जिससे छत की संरचना की समग्र पार्श्व ढलान या अस्थिरता को रोका जा सकता है।
1). मानक अनुप्रयोग: समान-पैर कोण स्टील (L50×5, L63×5, L70×6);
2). लंबी-अवधि, भारी-भार, या भूकंप-प्रतिरोधी सुविधाएं: छोटे-व्यास वाले गोलाकार खोखले खंड (सीएचएस); मानक सामग्री Q235B है, Q355B का उपयोग भारी-भरकम अनुप्रयोगों के लिए किया जाता है।
एक कठोर संरचनात्मक डायाफ्राम बनाने के लिए छत के अंतिम खण्डों और खण्डों के पार्श्व विस्तार जोड़ों में स्थापित किया गया।
क्रॉस-ब्रेसिंग सदस्य (एंगल स्टील या सीएचएस) व्यक्तिगत रूप से निर्मित इकाइयों के रूप में आपूर्ति किए जाते हैं; एक ही खाड़ी के भीतर विकर्ण रूप से पार करने वाले सदस्यों की एक जोड़ी एक पूर्ण क्षैतिज ब्रेसिंग सेट का निर्माण करती है।
1. अंतिम कनेक्शन प्लेटें: 8-14 मिमी स्टील प्लेट्स को ब्रेसिंग सदस्य के दोनों सिरों पर फैक्ट्री-वेल्ड किया जाता है, जिसमें स्टील बीम फ्लैंग्स पर बोल्ट लगाने के लिए पूर्व-ड्रिल किए गए बोल्ट छेद होते हैं;
2. सेंट्रल क्रॉस-स्प्लिस प्लेट: "एक्स" कॉन्फ़िगरेशन के चौराहे बिंदु पर एक साझा स्प्लिस प्लेट, जहां दो विकर्ण ब्रेसिज़ ओवरलैप होते हैं और सुरक्षित होते हैं।
3. मिलान फास्टनरों
सामान्य उपयोग के लिए मानक ग्रेड 4.8 बोल्ट (एम16/एम20); भूकंप प्रतिरोधी संरचनाओं या ओवरहेड क्रेन वाली सुविधाओं के लिए ग्रेड 8.8 उच्च शक्ति वाले बोल्ट (फ्लैट वॉशर और स्प्रिंग वॉशर के साथ)।
4. संक्षारण संरक्षण विशिष्टताएँ
1). मानक: St3 मैन्युअल सतह की तैयारी + प्राइमर और टॉपकोट (सूखी फिल्म की मोटाई: 60-90 μm);
2). संक्षारक औद्योगिक क्षेत्र/तटीय क्षेत्र: पूर्ण हॉट-डिप गैल्वनाइजिंग।
5. अग्नि सुरक्षा विशिष्टताएँ
निर्दिष्ट अग्नि डिब्बों के भीतर 0.5 घंटे की रेटेड पतली-फिल्म इंट्यूसेंट अग्निरोधी कोटिंग का अनुप्रयोग; केवल अग्नि सुरक्षा आवश्यकताओं वाले क्षेत्रों के लिए संक्षारण-रोधी उपचार।
1. पारंपरिक कोण स्टील क्षैतिज ब्रेसिंग: कोण स्टील मुख्य सदस्य + अंत कनेक्शन प्लेटें + मध्यवर्ती स्प्लिस प्लेटें + संक्षारण रोधी उपचार + मिलान बोल्ट
2. हेवी-ड्यूटी सर्कुलर हॉलो सेक्शन (सीएचएस) क्षैतिज ब्रेसिंग: सीएचएस सदस्य + मोटी अंत प्लेटें + क्रूसिफ़ॉर्म गस्सेट प्लेटें + उच्च शक्ति वाले बोल्ट
3. सरलीकृत लाइट-ड्यूटी ब्रेसिंग: पतला कोण स्टील, कोई गाढ़ा स्टिफ़नर नहीं; आमतौर पर छोटे हल्के-इस्पात औद्योगिक भवनों के लिए उपयोग किया जाता है
क्षैतिज ब्रेसिंग (अनुप्रस्थ पवन प्रतिरोध) + टाई रॉड्स (अनुदैर्ध्य तनाव कनेक्शन) + घुटने के ब्रेसिज़ (बीम के लिए पार्श्व संयम) एक एकीकृत, स्थिर छत ब्रेसिंग प्रणाली बनाते हैं। प्रमुख लाभ
1. क्षैतिज बलों का प्रभावी ढंग से प्रतिकार करता है, समग्र छत के हिलने या खिसकने को रोकते हुए तेज हवा और भूकंपीय प्रतिरोध प्रदान करता है।
2. फ्रेम घटकों के बीच की दूरी को मजबूत करता है, स्टील बीम और पर्लिन के गलत संरेखण या विरूपण को रोकता है।
3. लचीले इंस्टॉलेशन लेआउट के साथ एक सरल संरचनात्मक डिजाइन की सुविधा, सुविधाजनक निर्माण की सुविधा।
4. मजबूत, उच्च-तन्यता वाली सामग्री से बना है जो लंबे समय तक उपयोग के दौरान ढीलापन या विरूपण का प्रतिरोध करता है।
5. बाहरी या खुली औद्योगिक सुविधाओं के लिए उच्च स्थायित्व सुनिश्चित करते हुए, व्यापक संक्षारण-रोधी उपचार से गुजरता है।
6. अत्यधिक संगत; पोर्टल कठोर फ्रेम और लंबी अवधि की औद्योगिक इमारतों जैसे संपूर्ण इस्पात संरचनात्मक प्रणालियों के साथ पूरी तरह से एकीकृत होता है।
1. क्षैतिज संरचनात्मक स्टील ब्रेसिंग सिस्टम एक एक्स-आकार के क्रॉस-कॉन्फ़िगरेशन का उपयोग करता है जो विशेष रूप से पार्श्व क्षैतिज बलों को संचारित करने के लिए डिज़ाइन किया गया है। यह यूनिडायरेक्शनल लोडिंग के तहत काम करता है - केवल तनाव में काम करता है, संपीड़न में नहीं - जिसके परिणामस्वरूप कम लोड पथ और उच्च समग्र कठोरता होती है। इसके विपरीत, टाई रॉड्स अनुदैर्ध्य अक्षीय सदस्य हैं जो अनुदैर्ध्य आंदोलन को सीमित करते हैं लेकिन पार्श्व बलों का विरोध नहीं कर सकते हैं; घुटने के ब्रेसिज़ और सैग रॉड्स केवल शहतीर और स्टील बीम के लिए स्थानीय संयम प्रदान करते हैं और इमारत के समग्र क्षैतिज भार को सहन नहीं कर सकते हैं।
2. यह विशिष्ट खण्डों के भीतर ब्रेसिंग को केंद्रित करके एक कठोर छत डायाफ्राम बनाता है, जो व्यक्तिगत कठोर फ़्रेमों को एक एकीकृत, कठोर छत संरचना में प्रभावी ढंग से जोड़ता है। गैबल सिरों से हवा का भार तेजी से ब्रेसिंग और टाई रॉड्स के माध्यम से स्तंभों और नींव तक प्रेषित होता है। यह पार्श्व छत की अस्थिरता को रोकने के लिए एक मुख्य घटक के रूप में कार्य करता है - एक ऐसी क्षमता जो अन्य सहायक उपकरणों की कमी है।
1. प्राथमिक सामग्री आमतौर पर इक्वल-लेग एंगल स्टील है, जो आसानी से उपलब्ध है और लागत प्रभावी है। एंगल स्टील एक मानक बाजार वस्तु है जिसे काटना और वेल्ड करना आसान है; राउंड-ट्यूब टाई रॉड्स या लोड-बेयरिंग स्टील बीम की तुलना में, यह कम सामग्री का उपयोग करता है, जिससे बड़े पैमाने पर इंस्टॉलेशन के लिए लागत प्रबंधनीय रहती है। इसके विपरीत, कस्टम बॉक्स गर्डर्स या एच-बीम घटकों में उच्च लागत आती है और ब्रेसिंग के रूप में बड़े पैमाने पर उपयोग के लिए अनुपयुक्त हैं।
2. सामग्री चयन को विशिष्ट आवश्यकताओं के अनुसार वर्गीकृत किया जाता है: मानक कोण स्टील का उपयोग सामान्य प्रकाश-स्टील औद्योगिक भवनों के लिए किया जाता है, जबकि छोटे गोल-ट्यूब ब्रेसिंग को लंबी अवधि, भूकंप-प्रतिरोधी, या क्रेन से सुसज्जित सुविधाओं के लिए नियोजित किया जाता है। यह लचीले भार मिलान की अनुमति देता है और सामग्री की बर्बादी को रोकता है।
1. स्प्लिट प्रीफैब्रिकेशन और ऑन-साइट बोल्टिंग; मानक सदस्यों के लिए ऑन-साइट वेल्डिंग की आवश्यकता नहीं है। फैक्ट्री-पूर्वनिर्मित सदस्यों में क्रूसिफ़ॉर्म जोड़ों पर तेजी से ऑन-साइट बोल्टेड असेंबली के लिए अंत कनेक्शन प्लेटें होती हैं; हालाँकि, कुछ तनाव सदस्यों को साइट पर ड्रिलिंग और वेल्डिंग की आवश्यकता होती है, जिसके परिणामस्वरूप निर्माण दक्षता कम हो जाती है।
2. मॉड्यूलर, मानकीकृत घटक सेट। सिंगल-स्पैन ब्रेसिंग सेट समान छेद व्यास और विनिमेय बोल्ट के साथ बड़े पैमाने पर उत्पादित होते हैं, जिससे इन्वेंट्री स्टॉकिंग और ऑन-साइट प्रतिस्थापन या रखरखाव की सुविधा मिलती है।
1. पार्श्व स्थिरता क्षैतिज ब्रेसिंग पर निर्भर करती है, जबकि अनुदैर्ध्य स्थिरता कठोर टाई छड़ों पर निर्भर करती है; दोनों कार्य एक दूसरे के पूरक हैं और अपरिहार्य हैं:
क्षैतिज ब्रेसिंग: पार्श्व हवा और भूकंपीय प्रतिरोध प्रदान करता है; विशिष्ट खण्डों में स्थापित।
अनुदैर्ध्य टाई रॉड्स: निरंतर अनुदैर्ध्य बंधन प्रदान करें; संपूर्ण संरचना में वितरित। ईव ब्रेसिज़ और सैग रॉड्स बिल्डिंग लिफाफे से जुड़े छोटे घटक हैं और प्राथमिक पार्श्व बल-प्रतिरोधी प्रणाली में भाग नहीं लेते हैं।
1. स्टील बीम के आउट-ऑफ़-प्लेन बकलिंग को रोकता है, गणना के लिए प्रभावी आउट-ऑफ़-प्लेन लंबाई को काफी कम करता है; मुख्य बीम क्रॉस-सेक्शन को अनुकूलित करता है और स्टील बचाता है।
एंगल स्टील के सदस्यों का आकार नियमित होता है, जिससे जंग हटाना, पेंटिंग करना और हॉट-डिप गैल्वनाइजिंग सुविधाजनक हो जाती है। ओपन-प्रोफ़ाइल चैनल स्टील की तुलना में, कम दुर्गम कोने हैं, जो अधिक गहन जंग-रोधी उपचार की अनुमति देते हैं।
1. क्षैतिज ब्रेसिंग: पार्श्व प्रतिरोध; विशिष्ट खाड़ियों में एक्स-आकार का लेआउट; प्राथमिक संरचनात्मक स्थिरता घटक।
2. टाई रॉड्स: अनुदैर्ध्य बांधना; निरंतर लेआउट; तनाव और संपीड़न दोनों का विरोध करने में सक्षम।
3. ईव ब्रेसेस/सैग रॉड्स: पर्लिन और माइनर बीम के लिए स्थानीय सुदृढीकरण; लिफाफा संरचनात्मक घटक।
मुख्य सामग्री: Q235B गोल स्टील। सामग्री गुणवत्ता प्रमाणपत्र सत्यापित करें; झुकने, दरारें और क्षरण का निरीक्षण करें (यदि झुकना सहनशीलता से अधिक हो तो सीधा करें); भंडारण में प्रवेश पर सहायक स्टील प्लेट (लग प्लेट) का निरीक्षण करें।
अपघर्षक आरी या सीएनसी आरी का उपयोग करके ड्राइंग विनिर्देशों के अनुसार गोल स्टील को काटें; कटे हुए सिरों को पीसकर चिकना करें और गड़गड़ाहट हटा दें।
विकल्प ① थ्रेडिंग (ऑन-साइट बोल्टेड कनेक्शन)
गोल स्टील बार के दोनों सिरों पर बाहरी धागों को रोल करें; धागे की लंबाई नट और बैकिंग प्लेट असेंबली भत्ते को समायोजित करनी चाहिए; क्षति को रोकने के लिए धागों पर अस्थायी सुरक्षा लागू करें।

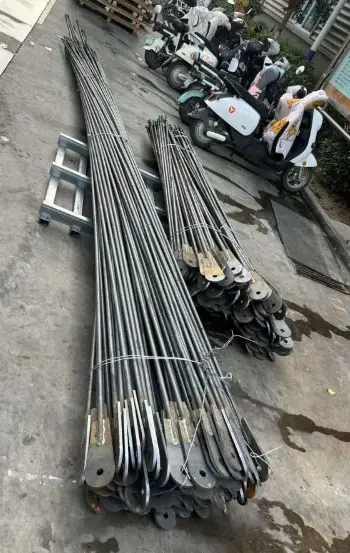

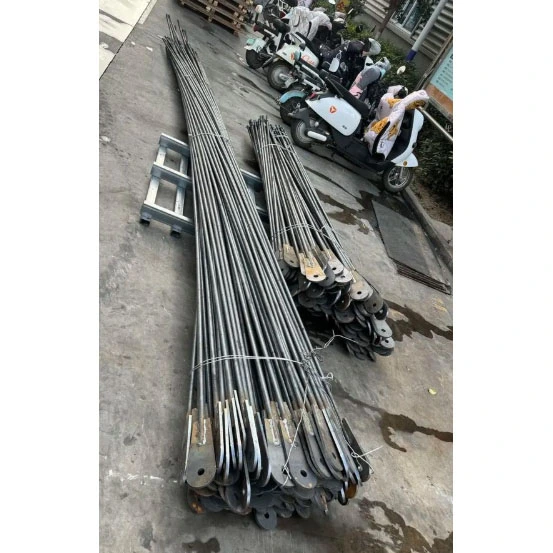

विकल्प ② वेल्डेड लग प्लेट (बोल्टेड बीम-टू-कॉलम कनेक्शन)
गोल स्टील बार के दोनों सिरों पर वेल्ड कनेक्शन प्लेट/लग; संरेखण के लिए जिग और स्थिति निर्धारण के लिए टैक-वेल्ड का उपयोग करें।
पूर्ण परिधीय CO₂ गैस-परिरक्षित वेल्डिंग; ग्रेड II फ़िलेट वेल्ड; दृश्य निरीक्षण; महत्वपूर्ण परियोजनाओं पर दोष का पता लगाने के लिए नमूनाकरण।
कनेक्शन प्लेटों की सीएनसी ड्रिलिंग (एम16/एम20 बोल्ट के लिए छेद व्यास का मिलान)।
वेल्डिंग-प्रेरित झुकने को ठीक करने के लिए सदस्यों को सीधा करें; वेल्ड छींटे और गड़गड़ाहट को पीसें।
मानक: St3 जंग हटाना → प्राइमर + टॉपकोट; सूखी फिल्म की मोटाई 60-90 μm;
आर्द्र संयंत्र क्षेत्र: संपूर्ण असेंबली का हॉट-डिप गैल्वनाइजिंग।
मैचिंग नट, फ्लैट वॉशर और स्प्रिंग वॉशर के साथ पैकेज; लेबल सेट और स्टोर।
1. मुख्य सामग्री: इक्वल-लेग एंगल स्टील (Q235B/Q355B); सामग्री प्रमाणपत्र सत्यापित करें; झुकने, मुड़ने या विरूपण का निरीक्षण करें (यदि सीमा पार हो जाए तो सीधा करें);
2. मेल खाने वाली स्टील कनेक्शन प्लेटों की उपस्थिति का पुनः निरीक्षण करें।
चित्र के अनुसार निर्दिष्ट लंबाई में एंगल स्टील को काटें; कटे हुए सिरों से गड़गड़ाहट को पीसें; क्रॉस-ब्रेस असेंबली के लंबे और छोटे सदस्यों के लिए अलग लेआउट।
अंत कनेक्शन प्लेटों और केंद्रीय क्रॉस-स्प्लिस कवर प्लेटों की सीएनसी कटिंग।
जिग का उपयोग करके स्थिति; कोण स्टील के दोनों सिरों पर केंद्र और कसकर फिट कनेक्शन प्लेटें; सुरक्षित करने के लिए कील-वेल्ड; लैप प्लेट को पहले से इकट्ठा करें और केंद्रीय चौराहे बिंदु पर रखें।
कनेक्शन प्लेटों और कोण स्टील के बीच सीम की पूर्ण CO₂ वेल्डिंग; मानक ग्रेड II फ़िलेट वेल्ड; दृश्य निरीक्षण; महत्वपूर्ण परियोजनाओं पर दोष का पता लगाने के लिए सीमित नमूनाकरण।
छेद के बीच की दूरी और किनारे की दूरी में सटीकता सुनिश्चित करने के लिए कनेक्शन प्लेटों (आमतौर पर एम 16 या एम 20) की मानकीकृत ड्रिलिंग।
वेल्डिंग के कारण होने वाले विकृति या विकृति का सुधार; वेल्ड स्लैग और छींटे को पीसना।
·मानक: St3 मैनुअल जंग हटाना → प्राइमर + टॉपकोट (सूखी फिल्म मोटाई: 60-90 μm);
·तटीय/संक्षारक वातावरण: पूरे घटक का हॉट-डिप गैल्वनाइजिंग।
स्पैन और असेंबली सेट द्वारा चिह्नित घटक संख्याएं; मिलान भागों की सूची के साथ जारी किया गया।
1. एंगल स्टील हॉरिजॉन्टल ब्रेसिंग (मुख्य रूप से कठोर तनाव वाले सदस्य)
सामान्य समान-पैर वाले कोण: L50×5, L63×5, L70×6, L80×6; अंत कनेक्शन प्लेट की मोटाई: 8-14 मिमी; बोल्ट छेद: एम16, एम20; एकल सदस्य की लंबाई: 3-9 मीटर; सदस्य सीधापन: ≤L/1000.
2. गोल स्टील लचीली ब्रेसिंग
व्यास: Φ12–Φ22; थ्रेडेड सिरे (40-60 मिमी) या वेल्डेड लग प्लेट्स (8-12 मिमी); इसका उपयोग केवल हल्की छत में टेंशन ब्रेसिंग के लिए किया जाता है।
3. सर्कुलर हॉलो सेक्शन (सीएचएस) हेवी-ड्यूटी हॉरिजॉन्टल ब्रेसिंग
सामान्य आकार: φ89×3, φ114×3.0, φ114×3.5; अंत प्लेट की मोटाई: 10-16 मिमी।
|
सामग्री ग्रेड |
नम्य होने की क्षमता |
तन्यता ताकत |
अनुप्रयोग परिदृश्य |
|
Q235B |
≥235MPa |
375 ~ 500 एमपीए |
पारंपरिक कार्यशालाओं के लिए क्षैतिज ब्रेसिंग |
|
Q355B |
≥355MPa |
470 ~ 630 एमपीए |
बड़े पैमाने की कार्यशालाएँ, क्रेन कार्यशालाएँ और भूकंपीय क्षेत्र |
1. एंगल स्टील/राउंड स्टील ब्रेसिंग: केवल तनाव वाले सदस्य (संपीड़न का विरोध नहीं कर सकते; संपीड़न के तहत बकलिंग विफलता होती है); एक एक्स-पैटर्न में व्यवस्थित; भार के तहत, एकल विकर्ण सदस्य तनाव में कार्य करता है।
2. गोलाकार खोखले अनुभाग ब्रेसिंग: तनाव और संपीड़न दोनों का प्रतिरोध करता है; दोनों दिशाओं में स्थिर; उच्च-भूकंपीय क्षेत्रों और भारी-भरकम औद्योगिक सुविधाओं में उपयोग किया जाता है।
3. कार्य: गैबल पवन भार और क्षैतिज भूकंपीय बलों को स्थानांतरित करता है; स्टील बीम के विमान से बाहर विस्थापन को रोकता है; एक कठोर छत डायाफ्राम बनाने के लिए टाई रॉड्स के साथ काम करता है। चतुर्थ. वेल्ड नियंत्रण
एंड-कनेक्शन फ़िलेट वेल्ड को ग्रेड II वेल्ड के रूप में वर्गीकृत किया गया है; वे मानक दृश्य निरीक्षण से गुजरते हैं और, प्रमुख परियोजनाओं के लिए, 100% निरीक्षण के बजाय अल्ट्रासोनिक परीक्षण (यूटी) करते हैं।
1. मानक क्षैतिज संरचनात्मक स्टील ब्रेसिंग सिस्टम: St3 मैन्युअल सतह की तैयारी; 60-90 μm की कुल सूखी फिल्म मोटाई के साथ प्राइमर प्लस टॉपकोट।
2. तटीय संक्षारक वातावरण: पूर्ण हॉट-डिप गैल्वनाइजिंग।
मानक: ग्रेड 4.8 साधारण बोल्ट। भूकंप प्रतिरोधी या क्रेन से सुसज्जित सुविधाएं: ग्रेड 8.8 उच्च शक्ति वाले बोल्ट, फ्लैट वॉशर और स्प्रिंग वॉशर से सुसज्जित।
1. गोल स्टील बार ब्रेसिंग: लचीला; केवल तनाव; हल्के सहायक अनुप्रयोगों के लिए।
2. एंगल स्टील ब्रेसिंग: मानक प्राथमिक ब्रेसिंग; केवल तनाव; पारंपरिक औद्योगिक भवनों के लिए मानक विन्यास।
3. गोलाकार खोखला अनुभाग (सीएचएस) ब्रेसिंग: कठोर (तनाव और संपीड़न दोनों का प्रतिरोध करता है); हेवी-ड्यूटी और भूकंप-प्रतिरोधी अनुप्रयोगों के लिए विशेषीकृत।
