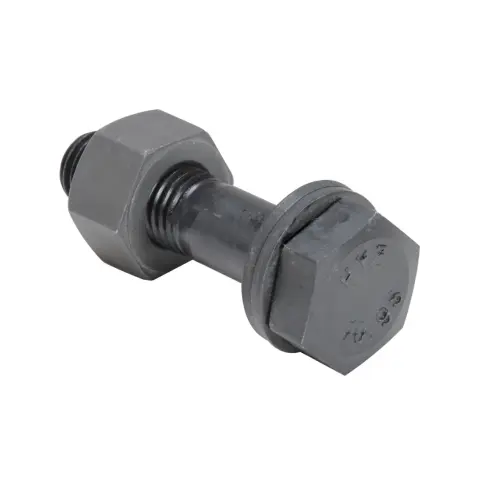

स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति वाले बोल्ट

स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति वाले बोल्ट आधुनिक स्टील संरचना इंजीनियरिंग में सबसे व्यापक रूप से उपयोग किए जाने वाले प्रीस्ट्रेस्ड फास्टनिंग घटक हैं। ट्विस्ट-शीयर प्रकार के उच्च-शक्ति वाले बोल्ट से भिन्न, उनमें कोई नेकिंग ग्रूव नहीं होता है। पूर्व-तनाव बल को टॉर्क विधि या रोटेशन कोण विधि के माध्यम से सटीक रूप से लागू किया जाता है। उत्पादों को दो मुख्यधारा ताकत ग्रेड: 8.8 और 10.9 में विभाजित किया गया है। वे दो कनेक्शन विधियों को प्राप्त कर सकते हैं: घर्षण प्रकार और संपीड़न प्रकार, और विभिन्न निर्माण स्थितियों जैसे इनडोर, आउटडोर, तटीय, और संक्षारक वातावरण के लिए उपयुक्त हैं।

HAISHENG की उच्च शक्ति वाले बोल्ट की पूरी श्रृंखला उत्पादन और परीक्षण के लिए राष्ट्रीय मानकों का सख्ती से पालन करती है। वे पर्याप्त स्टॉक में हैं और उनके पास पूर्ण विशिष्टताएँ हैं। वे सीधे विभिन्न इस्पात संरचना कारखानों, पुलों, ट्रस और ऊंची इमारतों की बैच खरीद और अनुकूलन आवश्यकताओं को पूरा कर सकते हैं। वे परियोजना स्वीकृति के अनुपालन को सुनिश्चित करने के लिए संपूर्ण परीक्षण डेटा से लैस हैं।

I. निष्पादन मानक

यह खंड, स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति बोल्ट, इस्पात संरचना निर्माण और उत्पाद निर्माण के लिए वर्तमान राष्ट्रीय मानकों का सख्ती से अनुपालन करता है। The entire process of production, testing, and acceptance is carried out in accordance with the regulations. मुख्य निष्पादन मानक इस प्रकार हैं:

1. उत्पाद निर्माण मानक: जीबी/टी 1228 - 1231

2. इंजीनियरिंग निर्माण स्वीकृति मानक: जीबी 50205 - 2020

द्वितीय. उत्पाद की मूल परिभाषाएँ और अनुप्रयोग परिदृश्य

2.1 उत्पाद की मूल परिभाषा

बड़ा षट्भुज उच्च-शक्ति बोल्ट कनेक्शन सेट विशेष रूप से इस्पात संरचनाओं के लिए एक पूर्व-तनावग्रस्त फास्टनर है। यह मरोड़ और कतरनी बोल्ट सिर संरचना के नेकिंग खांचे के बिना एक मानक हेक्सागोनल सिर संरचना को अपनाता है। निर्माण के दौरान मानक पूर्व-तनाव बल को टॉर्क विधि या टर्निंग एंगल विधि के माध्यम से लागू किया जाता है। भार शीट धातु संपर्क सतहों, पेंच के असर दबाव और पेंच के कतरनी के बीच घर्षण बल के माध्यम से प्रेषित होता है। इसे दो कनेक्शन मोड में विभाजित किया गया है: घर्षण प्रकार और दबाव प्रकार, और यह अधिकांश इस्पात संरचना लोड-असर नोड्स के लिए उपयुक्त है।

2.2 ताकत ग्रेड और लागू शर्तें

इंजीनियरिंग लोड-असर स्थितियों में अंतर के अनुसार, स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति बोल्ट को दो मुख्यधारा ग्रेड में विभाजित किया गया है, जो प्रदर्शन की अधिकता या अपर्याप्त असर क्षमता के मुद्दों से बचने के लिए अलग-अलग निर्माण परिदृश्यों से सटीक रूप से मेल खाते हैं।

1. 10.9 ग्रेड: मजबूत असर क्षमता और उत्कृष्ट थकान प्रतिरोध के साथ स्टील संरचनाओं जैसे बीम और कॉलम, कॉलम और बीम, स्टील ट्रस और पुलों के कोर कुंजी लोड-असर नोड्स के लिए उपयुक्त

2. 8.8 ग्रेड: हल्के स्टील संरचनाओं के माध्यमिक लोड-असर नोड्स, उपकरण समर्थन, और उच्च लागत प्रदर्शन और पारंपरिक प्रकाश-लोड परियोजनाओं के साथ संगतता के साथ बाड़े संरचनाओं के निर्माण के लिए उपयुक्त।

2.3 सामान्य सामग्री और उत्पाद पहचान

सभी उत्पादों को उच्च गुणवत्ता वाले मिश्र धातु इस्पात शमन और तड़के द्वारा संसाधित किया जाता है। सामग्री स्थिर है, और यांत्रिक गुण मानकों के अनुरूप हैं। सामग्री या घटिया मिश्रित इस्पात की कोई कमी नहीं है। यह दीर्घकालिक इंजीनियरिंग सेवा आवश्यकताओं को पूरा करता है：

1. 10.9 ग्रेड बोल्ट: मुख्य सामग्री 20MnTiB, 35VB है; मिलान नट और वॉशर 35CrMo, 45# स्टील से बने होते हैं

2. 8.8 ग्रेड बोल्ट: मुख्य सामग्री 45# स्टील, 40Cr है; मिलान नट और वॉशर 45# स्टील से बने होते हैं

3. उत्पाद पहचान: बोल्ट बॉडी को 10.9S/8.8S के साथ उत्कीर्ण किया गया है और संबंधित नट को 10H/8H के साथ उत्कीर्ण किया गया है। पहचान स्पष्ट और घिसाव-प्रतिरोधी है, जिससे ऑन-साइट विनिर्देशन छंटाई और गुणवत्ता सत्यापन की सुविधा मिलती है

2.4 सामान्य विशिष्टताएँ और कस्टम सेवाएँ

मुख्यधारा की इंजीनियरिंग परियोजनाओं के लिए स्टॉक में मानक विशिष्टताएँ शामिल हैं। विशेष निर्माण आवश्यकताओं को पूरा करने के लिए गैर-मानक परियोजनाओं के लिए अनुकूलन का भी समर्थन किया जाता है：

1. नाममात्र व्यास: M16, M20, M22, M24, M27, M30

2. नाममात्र लंबाई: 40 मिमी से 240 मिमी

3. कस्टम सेवाएँ: अल्ट्रा-लॉन्ग स्पेसिफिकेशन, गैर-मानक विशेष लंबाई, और विशेष सहिष्णुता संगत बोल्ट को विभिन्न विशेष आकार की स्टील संरचना परियोजनाओं को जोड़ने के लिए संसाधित किया जा सकता है।

तृतीय. मानक पूर्ण सेट कॉन्फ़िगरेशन

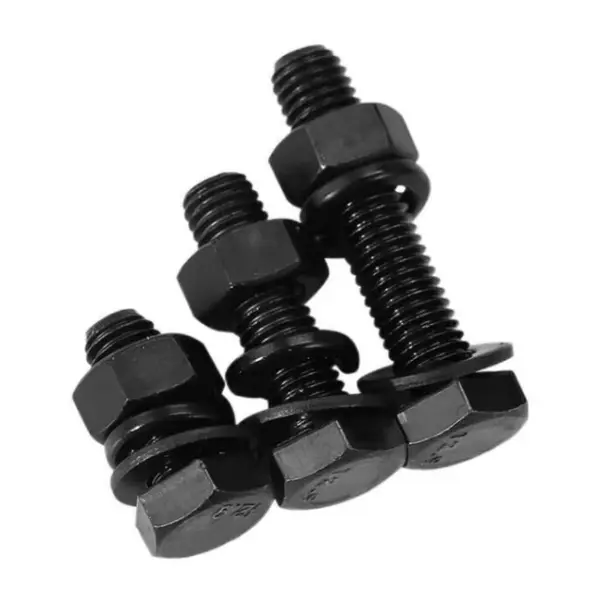

स्ट्रक्चरल स्टील कनेक्शन के लिए HAISHENG के सभी हाई स्ट्रेंथ बोल्ट फैक्ट्री-असेंबल किए गए पूर्ण सेट हैं। निर्माण स्थल पर घटकों की गलत स्थापना या चूक के कारण होने वाली निर्माण गुणवत्ता की समस्याओं से बचने के लिए, निश्चित संयोजन को अलग या मिश्रित नहीं किया जाता है। एक पूर्ण कनेक्शन सेट में शामिल हैं: 1 बोल्ट + 1 नट + 2 उच्च शक्ति वाले फ्लैट वॉशर।

1. बड़े हेक्सागोनल उच्च शक्ति वाले बोल्ट: मानक हेक्सागोनल हेड डिज़ाइन, पूर्ण-थ्रेडेड बॉडी, संरचनाओं के लिए सार्वभौमिक रूप से लागू, पारंपरिक निर्माण उपकरणों के साथ संगत, बेहद मजबूत बहुमुखी प्रतिभा के साथ

2. उच्च शक्ति वाले नट: मोटी हेक्सागोनल संरचना, बोल्ट से मेल खाने वाले सटीक धागे के साथ, मजबूती से लॉक होते हैं और फिसलने का खतरा नहीं होता है

3. उच्च शक्ति वाले फ्लैट वॉशर: निर्माण के दौरान बोल्ट हेड के नीचे और नट के दोनों किनारों पर अलग-अलग स्थापित किए जाते हैं, जो दबाव को प्रभावी ढंग से वितरित करते हैं, कसने के दौरान स्टील संरचना आधार को नुकसान से बचाते हैं।

चतुर्थ. भूतल उपचार प्रक्रिया

संक्षारण-रोधी, पहनने के प्रतिरोध और फिसलन-रोधी के लिए विभिन्न निर्माण वातावरणों की आवश्यकताओं को पूरा करने के लिए, हम तीन परिपक्व सतह उपचार समाधान प्रदान करते हैं। क्रय विभाग परियोजना की शर्तों के आधार पर सीधे प्रकार का चयन कर सकता है:

1. फॉस्फेटिंग और ब्लैकनिंग उपचार: इनडोर सूखी कार्यशालाओं और इनडोर इस्पात संरचना परियोजनाओं के लिए उपयुक्त। इसमें स्थिर घर्षण गुणांक, उच्च लागत प्रदर्शन है, और यह नागरिक और औद्योगिक इस्पात संरचनाओं के लिए मुख्यधारा की पसंद है।

2. हॉट-डिप गैल्वनाइजिंग उपचार: बाहरी, आउटडोर, तटीय आर्द्र और हल्के संक्षारण वातावरण के लिए उपयुक्त। इसमें उत्कृष्ट संक्षारण-विरोधी प्रदर्शन है। गैल्वनाइजिंग के बाद, चिकनी और अबाधित पेंच जुड़ाव सुनिश्चित करने के लिए सतह को समान रूप से डिबार किया जाता है।

3. डैक्रोमेट उपचार: गंभीर संक्षारण, उच्च आर्द्रता और रासायनिक संयंत्र क्षेत्रों आदि के लिए उपयुक्त। यह स्थिर एंटी-स्लिप प्रदर्शन के साथ बेहतर एंटी-जंग प्रदर्शन को जोड़ता है, जो जोड़ों की सेवा जीवन को बढ़ाता है।

वी. निर्माण सहायक उपकरण और सामग्री विन्यास

5.1 विशेष निर्माण उपकरण

यह अनुभाग: स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति वाले बोल्ट पारंपरिक मानकीकृत निर्माण मशीनरी के साथ संगत हैं, जिसके लिए किसी विशेष अनुकूलित उपकरण की आवश्यकता नहीं होती है, जिससे निर्माण स्थल पर निर्माण लागत कम हो जाती है: टॉर्क रिंच (प्रारंभिक और अंतिम कसने दोनों के लिए), कोण गेज, मोटाई गेज, मार्कर पेन, संपर्क सतह पीसने वाले उपकरण

5.2 पैकेजिंग और फ़ैक्टरी दस्तावेज़

1. पैकेजिंग विशिष्टताएँ: प्रत्येक बैच को स्वतंत्र रूप से एक पूर्ण सेट के रूप में पैक किया जाता है, और इसे टुकड़ों में बेचने या बैचों और मॉडलों को मिलाने की सख्त मनाही है। इससे निर्माण स्थल पर गोदाम भंडारण, मांग और इन्वेंट्री जांच की सुविधा मिलती है।

2. सहायक दस्तावेज़: उत्पादों का प्रत्येक बैच पूर्ण और अनुपालन दस्तावेजों के साथ आता है जिनका उपयोग सीधे परियोजना निरीक्षण और स्वीकृति के लिए किया जा सकता है, जिसमें अनुरूपता का उत्पाद प्रमाण पत्र, मैकेनिकल प्रदर्शन परीक्षण रिपोर्ट, प्री-टेंशन टेस्ट रिपोर्ट, टॉर्क गुणांक परीक्षण रिपोर्ट, एंटी-स्लिप गुणांक परीक्षण रिपोर्ट शामिल है।

VI. मुख्य उत्पाद लाभ

साधारण बोल्ट की तुलना में, स्ट्रक्चरल स्टील कनेक्शन के लिए उच्च शक्ति वाले बोल्ट में संरचनात्मक स्थिरता, सेवा जीवन और इंजीनियरिंग सुरक्षा के मामले में महत्वपूर्ण फायदे हैं, जो स्टील संरचना जोड़ों में ढीलापन, विरूपण और फिसलन जैसी सामान्य इंजीनियरिंग समस्याओं को प्रभावी ढंग से संबोधित करते हैं:

1. स्थिर यांत्रिक गुण: उच्च शक्ति और अच्छी क्रूरता, लंबे समय तक लोडिंग के तहत खिंचाव विरूपण और फ्रैक्चर के लिए प्रतिरोधी, भारी भार और वैकल्पिक लोड स्थितियों के लिए उपयुक्त

2. उत्कृष्ट विरोधी पर्ची प्रदर्शन: पर्याप्त और समान पूर्व-कसने का बल, प्लेटों के बीच कड़ा संपर्क, जोड़ों के फिसलने के जोखिम को प्रभावी ढंग से समाप्त करता है

3. मजबूत भूकंपीय और थकान प्रतिरोध: उपकरण कंपन, हवा कंपन और वैकल्पिक भार के लिए प्रतिरोधी, उच्च वृद्धि और बड़े-स्पैन स्टील संरचनाओं के लिए उपयुक्त

4. उच्च समग्र सुरक्षा: जोड़ पर समान बल वितरण, इस्पात संरचना की समग्र स्थिरता में उल्लेखनीय सुधार, इंजीनियरिंग जोखिमों को कम करना, और सुरक्षा गुणांक को बढ़ाना

5. मजबूत निर्माण अनुकूलता: मानकीकृत संरचना, सुविधाजनक स्थापना, बड़े पैमाने पर बैच स्टील संरचना निर्माण के लिए उपयुक्त, निर्माण अवधि को छोटा करना और श्रम लागत को कम करना

सातवीं. उत्पाद विभेदन हाइलाइट्स

7.1 10.9 ग्रेड टॉर्क-शियर हाई-स्ट्रेंथ बोल्ट कोर स्ट्रेंथ के साथ तुलना

1. निर्माण स्थान अनुकूलनशीलता व्यापक है: पूंछ के आकार के सिर, एकल-पक्ष संचालन, बंद गुहा, संकीर्ण और छुपा नोड्स को क्लैंप करने की आवश्यकता नहीं है, और बॉक्स-प्रकार के स्तंभों की आंतरिक संरचना सभी सामान्य रूप से बनाई जा सकती है, जो जटिल नोड्स की निर्माण समस्याओं को हल करती है, और इसकी बहुमुखी प्रतिभा मरोड़-कतरनी प्रकार के बोल्ट से कहीं अधिक है।

2. मरम्मत योग्य और पुन: प्रयोज्य: विनाशकारी गर्दन-तोड़ने वाली संरचना के बिना, इसे सामान्य रूप से इंजीनियरिंग रखरखाव, नवीनीकरण, पुनः कार्य, या अस्थायी असेंबली के दौरान अलग किया जा सकता है; योग्य उपस्थिति, धागे और यांत्रिक गुणों के साथ कनेक्शन जोड़े का पुन: उपयोग किया जा सकता है, जिससे इंजीनियरिंग उपभोग्य सामग्रियों की लागत कम हो जाती है।

3. बड़ी विशिष्टता चयन सीमा: अल्ट्रा-बड़े व्यास, अल्ट्रा-लॉन्ग और गैर-मानक विशिष्टताओं के लिए अनुकूलन, अल्ट्रा-मोटी लेमिनेटेड प्लेटों, बेहद बड़े भार और विशेष नोड्स के लिए उपयुक्त, मरोड़-कतरनी प्रकार के बोल्ट की सीमाओं की भरपाई।

4. दोहरी बल मोड अनुकूलता: घर्षण और असर दोनों प्रकार के कनेक्शन तरीकों का समर्थन करता है, भारी भार वाले स्थैतिक लोड नोड्स अधिक इंजीनियरिंग डिजाइन योजनाओं के लिए उपयुक्त, असर क्षमता को बढ़ाने के लिए असर प्रकार का चयन कर सकते हैं।

सापेक्ष नुकसान

1. पूर्व-तनाव बल टोक़ और कोण नियंत्रण पर निर्भर करता है, जो मशीन टूल सटीकता, मैन्युअल संचालन और पर्यावरणीय कारकों से प्रभावित होता है, पूर्व-तनाव बल सटीकता मरोड़-कतरनी प्रकार के बोल्ट की तुलना में थोड़ी कम होती है, और असतत विचलन थोड़ा बड़ा होता है।

2. निर्माण के लिए प्रत्येक बोल्ट के लिए टॉर्क निरीक्षण, अधिक प्रक्रियाओं और अधिक बोझिल स्वीकृति प्रक्रिया की आवश्यकता होती है, समग्र निर्माण और स्वीकृति दक्षता मरोड़-कतरनी प्रकार के बोल्ट की तुलना में कम है।

3. मानक विन्यास एक बोल्ट, एक नट, दो वॉशर, अधिक सहायक उपकरण है, और विस्तृत साइट सॉर्टिंग और नियंत्रण की आवश्यकता होती है, जिससे सॉर्टिंग त्रुटियों की संभावना होती है।

आठवीं. मानकीकृत निर्माण तकनीकें

जीबी 50205-2020 स्वीकृति मानक के अनुकूल, मुख्यधारा विधि निर्माण के लिए टॉर्क अनुप्रयोग है, और उच्च-सटीक जोड़ मोड़ कोण विधि चुन सकते हैं। पूरी प्रक्रिया मानकीकृत, पता लगाने योग्य और सत्यापन योग्य है।

8.1 निर्माण-पूर्व तैयारी

1. तकनीकी सामग्री सत्यापन: निर्माण चित्र, बोल्ट विनिर्देश, ताकत ग्रेड, डिजाइन पूर्व-तनाव बल, टोक़ गुणांक और विरोधी पर्ची गुणांक सत्यापित करें; पूर्ण कनेक्शन सेट के एक ही बैच का कड़ाई से उपयोग करें और मिश्रित बैचों और मिश्रणों को प्रतिबंधित करें; कुल उपयोग के अनुसार 3%-5% स्पेयर पार्ट्स आरक्षित करें। जंग और तेल संदूषण को रोकने के लिए, बोल्ट को सूखे गोदाम में संग्रहीत किया जाता है, जिसमें धागों पर सुरक्षात्मक आस्तीन लगाई जाती है।

2. घर्षण सतह उपचार: सैंडब्लास्टिंग, शॉट ब्लास्टिंग, सैंड व्हील ग्राइंडिंग, जंग लगने आदि के माध्यम से, प्लेटों की संपर्क सतहों से पेंट, ऑक्साइड स्केल, फ्लोटिंग जंग और मलबे को पूरी तरह से हटा दें; विनिर्देशों के अनुसार एंटी-स्लिप गुणांक के लिए नमूना परीक्षण करें और मानकों को पूरा करने के बाद ही निर्माण के लिए आगे बढ़ें; बरसात के मौसम में काम बंद कर दें और जब प्लेट की सतह ओसयुक्त हो।

3. उपकरण अंशांकन: प्रारंभिक कसने और अंतिम कसने वाले टॉर्क रिंच को निर्माण से पहले अंशांकित किया जाना चाहिए और वैध अवधि के भीतर उपयोग किया जाना चाहिए; कैलीपर्स, मार्कर पेन, विस्तार उपकरण, और मोड़ कोण उपकरण तैयार करें।

4. विशिष्टता चयन: स्टैक्ड प्लेटों की कुल मोटाई के आधार पर उपयुक्त विशिष्टताओं का चयन करें, और कसने के बाद नट के खुले धागों को 2-3 दांतों पर नियंत्रित करें, ताकि अत्यधिक लंबाई या छोटे धागों से बचा जा सके जो मानकों को पूरा नहीं करते हैं।

8.2 कंपोनेंट असेंबली और बोल्ट इंसर्शन

1. स्टील घटकों की उत्थापन और स्थिति, अक्ष, ऊंचाई और ऊर्ध्वाधरता को सही करना; जब प्लेटों के बीच का अंतर 1 मिमी से अधिक हो, तो विनिर्देशों के अनुसार संबंधित मोटाई वाले पैड जोड़ें।

2. पोजीशनिंग के लिए अस्थायी बोल्ट और रिवेट्स का उपयोग करें, जिसमें अस्थायी फिक्सिंग की संख्या जोड़ में छेद की कुल संख्या के 1/3 से कम न हो और कम से कम 2 सेट हों।

3. नि:शुल्क बोल्ट सम्मिलन, गैस काटने के विस्तार पर रोक, जबरदस्ती डालने के लिए हथौड़ा मारना; यदि छेद की स्थिति का विचलन मानक से अधिक है, तो इसे विशेष तकनीकी योजना के अनुसार ठीक किया जाना चाहिए।

4. वॉशर का मानकीकृत प्लेसमेंट: एक फ्लैट वॉशर को बोल्ट हेड के नीचे और एक को नट के किनारे पर रखें, यह सुनिश्चित करते हुए कि वे बिना किसी तिरछापन के समान रूप से रखे गए हैं; मानकीकृत निर्माण सुनिश्चित करने के लिए पूरी साइट पर बोल्ट डालने की दिशा को एकीकृत किया जाना चाहिए।

8.3 प्रारंभिक कसने का कार्य प्रवाह

1. कार्य: अंतराल और गलत संरेखण के मुद्दों को खत्म करें, अंतिम कसने वाले टॉर्क विचलन को कम करें, और समग्र रूप से एक समान कसाव सुनिश्चित करें।

2. टॉर्क वैल्यू: आम तौर पर, अंतिम कसने वाले टॉर्क का 50% लें।

3. कसने का क्रम: समूह बोल्ट जोड़ों के लिए, केंद्र से परिधि तक सममित रूप से कसें; लंबे संयुक्त सीम के लिए, मध्य से दोनों सिरों तक आगे बढ़ें।

4. पहचान नियंत्रण: प्रारंभिक कसने के बाद समान रूप से चिह्नित करें, कसने और बिना कसे हुए क्षेत्रों के बीच अंतर करें; एक ही दिन में इकट्ठे नोड्स के लिए, एक ही दिन में प्रारंभिक और अंतिम कसने के संचालन को पूरा करें।

8.4 अंतिम कसने का मुख्य कार्य

विधि एक: टॉर्क विधि

1. सूत्र T = K⋅P⋅d (K = टॉर्क गुणांक, P = मानक पूर्व-तनाव बल, d = बोल्ट का नाममात्र व्यास) के अनुसार अंतिम कसने वाले टॉर्क की गणना करें।

2. कैलिब्रेटेड टॉर्क रिंच का उपयोग करें, प्रत्येक बोल्ट को गणना मूल्य के अनुसार कस लें, स्वीकार्य सीमा के भीतर टॉर्क विचलन को सख्ती से नियंत्रित करें।

3. कसने का क्रम प्रारंभिक कसने जैसा ही रहता है, और ऑपरेशन के बाद, गुणवत्ता निरीक्षण और सत्यापन की सुविधा के लिए इसे पहचान के लिए चिह्नित करें।

विधि दो: टर्निंग एंगल विधि

1. प्रारंभिक कसने के बाद, नट को संदर्भ के रूप में उपयोग करें, डिजाइन और विनिर्देश आवश्यकताओं के अनुसार अखरोट को घुमाएं, और घुमा कोण के माध्यम से पूर्व-तनाव बल को सटीक रूप से नियंत्रित करें।

2. टर्निंग एंगल मान की सटीकता सुनिश्चित करने और उच्च परिशुद्धता निर्माण की आवश्यकताओं को पूरा करने के लिए टर्निंग एंगल उपकरण के साथ पूरी प्रक्रिया की निगरानी करें।

अपवाद हैंडलिंग विशिष्टताएँ

यदि कसने के दौरान बोल्ट घूमने, थ्रेड स्लिपेज, या घटक विरूपण जैसी समस्याएं होती हैं, तो तुरंत ऑपरेशन रोकें, पूरे समूह को ब्रांड-नए कनेक्शन सेट से बदलें, और बार-बार कसने या मरम्मत करने और पुराने बोल्ट का पुन: उपयोग करने पर रोक लगाएं।

8.5 विशेष टॉर्क पुन: निरीक्षण

अंतिम कसने के बाद, बेतरतीब ढंग से नमूना लें और निर्दिष्ट अनुपात के अनुसार टोक़ का पुन: निरीक्षण करें, और यदि स्वीकार्य विचलन सीमा के भीतर मापा गया टोक़ योग्य माना जाता है; यदि पुन: निरीक्षण विफल हो जाता है, तो निरीक्षण सीमा का विस्तार करें और यदि अभी भी अयोग्य है, तो गुणवत्ता जोखिम को खत्म करने के लिए सभी को वापस कर दें और बदल दें।

8.6 विशेष परिस्थितियों में उत्पाद सुरक्षा और विशेष निर्माण

1. पूर्व-तनाव बल क्षीणन से बचने के लिए इलेक्ट्रिक वेल्डिंग से उच्च तापमान बेकिंग के अधीन, या पहले से कड़े नोड्स की लौ काटने से टकराएं नहीं, बाद के वेल्डिंग कार्यों के लिए, थर्मल इन्सुलेशन सुरक्षा उपाय करें।

2. कम तापमान वाले निर्माण के लिए, टॉर्क सटीकता की समस्याओं से बचने के लिए मशीनरी को पहले से गरम कर लें; बारिश के बाद, काम फिर से शुरू करने से पहले घर्षण सतहों के पूरी तरह सूखने तक प्रतीक्षा करें।

3. संकीर्ण और छिपे हुए जोड़ों के लिए, उचित निर्माण और निरीक्षण सुनिश्चित करने के लिए पहले शॉर्ट-हैंडल टॉर्क रिंच का उपयोग करें।

8.7 गुणवत्ता स्वीकृति और निर्माण निषेध के मुख्य बिंदु

1. व्यापक दृश्य निरीक्षण: गैसकेट की स्थापना स्थिति सटीक है, गायब या तिरछा नहीं है; अखरोट को धागे के 2-3 दांतों से उजागर किया जाता है; कोई ढीली-ढाली समस्या नहीं है.

2. डेटा सत्यापन: रिंच के अंशांकन रिकॉर्ड, घर्षण गुणांक रिपोर्ट, टोक़ निरीक्षण रिकॉर्ड, और छुपा परियोजना स्वीकृति रिकॉर्ड पूर्ण और बरकरार हैं, जिससे सुचारू निरीक्षण और स्वीकृति की अनुमति मिलती है।

3. अनिवार्य निर्माण निषेध: विभिन्न निर्माताओं और बैचों से कनेक्शन जोड़े को मिलाना सख्त वर्जित है; घर्षण सतह पर पेंट या मोर्टार लगाना सख्त वर्जित है; मौके पर अयोग्य बोल्टों को फिर से कसना या मरम्मत करना सख्त वर्जित है।

8.8 सरल निर्माण प्रक्रिया प्रवाह

निर्माण की तैयारी → घर्षण सतह उपचार → घटक सुधार + अस्थायी निर्धारण → बोल्ट सम्मिलन → प्रारंभिक कसना + अंकन → अंतिम कसना + अंकन → टोक़ नमूना पुन: निरीक्षण → तैयार उत्पाद सुरक्षा → समापन स्वीकृति

IX.कोर प्रदर्शन पैरामीटर

9.1 कच्चा माल एवं कठोरता

1. ग्रेड 10.9 बोल्ट: 20MnTiB, 35VB, 42CrMo

2. ग्रेड 8.8 बोल्ट: 45# स्टील, 40Cr

3. नट और वॉशर: 45# स्टील, 35CrMo

4. ताप उपचार: अभिन्न शमन + उच्च तापमान तड़का

5. रॉकवेल कठोरता (एचआरसी): ग्रेड 10.9 बोल्ट: 32 ~ 38; ग्रेड 8.8 बोल्ट: 24~31; नट और वॉशर: 35～45

9.2 यांत्रिक गुण (न्यूनतम मूल्य)

9.3 मानक पूर्व-तनाव बल (ग्रेड 10.9, इकाई: केएन)

नोट: ग्रेड 8.8 उच्च शक्ति वाले बोल्ट में कोई अनिवार्य एकीकृत पूर्व-तनाव बल नहीं होता है, जो डिज़ाइन टॉर्क के अनुसार निर्मित होता है।

9.4 टॉर्क गुणांक

1. मानक सीमा: 0.110 ~ 0.150

2. भिन्नता गुणांक: ≤3%

3. गणना सूत्र: T=K⋅P⋅d (T=अंतिम कसने वाला टॉर्क, K=टोक़ गुणांक, P=पूर्व-तनाव बल, d=नाममात्र बोल्ट व्यास)

9.5 धागा एवं आयामी सहनशीलता

1. थ्रेड परिशुद्धता: बोल्ट क्लास 6जी, नट क्लास 6एच

2. कुल बोल्ट लंबाई सहनशीलता: ±2 मिमी

3. शैंक सीधापन: ≤1‰

4. नट असर सतह की ऊर्ध्वाधरता: ≤1°

9.6 कनेक्शन और एंटी-स्लिप प्रदर्शन

1. एंटी-स्लिप गुणांक (सैंडब्लास्टिंग/शॉट ब्लास्टिंग उपचार): μ≥0.45

2. टोक़ विधि का पूर्व-तनाव फैलाव: ≤±10%

3. बल मोड: घर्षण-प्रकार और असर-प्रकार के कनेक्शन का समर्थन करें

9.7 सतह संक्षारणरोधी पैरामीटर

1. फॉस्फेटिंग और ब्लैकनिंग: फिल्म की मोटाई 5 ~ 15 माइक्रोन, इनडोर परियोजनाओं के लिए स्थिर घर्षण गुणांक

2. हॉट-डिप गैल्वनाइजिंग: जिंक परत ≥85 μm, बाहरी और तटीय संक्षारक वातावरण के लिए उपयुक्त, थ्रेड री-टैपिंग आवश्यक है

3. डैक्रोमेट कोटिंग: फिल्म की मोटाई 6 ~ 10 माइक्रोन, भारी संक्षारण कार्य स्थितियों के लिए लागू

9.8 ऑन-साइट इंस्टालेशन स्वीकृति सूचकांक

1. वॉशर कॉन्फ़िगरेशन: बोल्ट हेड के नीचे 1 वॉशर + नट साइड पर 1 वॉशर, कोई गायब या रिवर्स इंस्टॉलेशन नहीं

2. योग्य मानक: नट के बाहर 2 ~ 3 खुले हुए पूर्ण धागे

3. कसने का नियम: बोल्ट समूहों के लिए केंद्र से आसपास तक सममित कसना

4. प्रारंभिक कसने वाला टॉर्क: अंतिम कसने वाले टॉर्क का लगभग 50%

X. फ़ैक्टरी आपूर्ति लाभ

1. स्रोत कारखाने से सीधी आपूर्ति: HAISHENG कई वर्षों से स्टील संरचना फास्टनरों के उत्पादन में गहराई से लगा हुआ है। इसकी अपनी उत्पादन लाइनें और गुणवत्ता निरीक्षण टीमें हैं, जिससे बिचौलियों की आवश्यकता समाप्त हो जाती है, और थोक खरीद बेहतर लागत-प्रभावशीलता प्रदान करती है।

2. स्टॉक में माल की स्थिर डिलीवरी: सभी मुख्यधारा विशिष्टताओं को नियमित रूप से स्टॉक में रखा जाता है, जिससे तत्काल पुनःपूर्ति और बड़े पैमाने पर ऑर्डर की डिलीवरी के लिए त्वरित प्रतिक्रिया मिलती है, जिससे परियोजना अनुसूची की प्रगति सुनिश्चित होती है।

3. पूर्ण-प्रक्रिया गुणवत्ता निरीक्षण और पता लगाने की क्षमता: कच्चे माल की प्रविष्टि, ताप उपचार प्रसंस्करण से लेकर तैयार उत्पाद वितरण तक, पूरी प्रक्रिया के दौरान कई निरीक्षण किए जाते हैं। प्रत्येक बैच परियोजना स्वीकृति के लिए पता लगाने की क्षमता का समर्थन करते हुए संपूर्ण निरीक्षण सामग्री प्रदान कर सकता है।

4. अनुकूलित सहायक सेवाएं: यह गैर-मानक विशिष्टताओं के अनुकूलन, सतह के उपचार के अनुकूलन और इंजीनियरिंग बल्क ऑर्डर की वन-स्टॉप आपूर्ति का समर्थन करता है, जो व्यापक तरीके से स्टील संरचना फास्टनरों की खरीद आवश्यकताओं को हल करता है।
