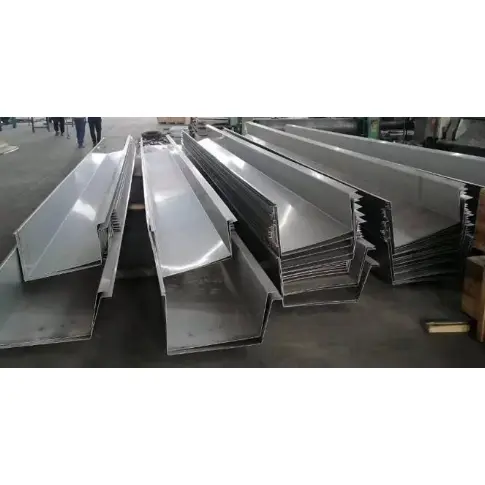

इमारतों के लिए स्टील रूफ गटर सिस्टम में छत के रंग-लेपित स्टील पैनलों से वर्षा जल एकत्र करने और इसे डाउनपाइप के माध्यम से बाहर निर्देशित करने के लिए बाजों पर स्थित जल निकासी गर्त शामिल होते हैं। वे हल्के इस्पात औद्योगिक संयंत्रों, अंतरिक्ष फ़्रेमों और जालीदार शैल छतों के लिए जल निकासी प्रणालियों के आवश्यक घटक हैं। उपलब्ध प्रकारों में फ़ैक्टरी-तैयार रंग-लेपित स्टील गटर, स्टेनलेस स्टील गटर, और गैल्वनाइज्ड स्टील शीट से साइट पर बने गटर शामिल हैं; वे सेकेंडरी पर्लिन या स्टील कैंटिलीवर बीम से सुरक्षित हैं।
1) रंग-लेपित स्टील गटर: छत के समान अल-जेडएन मिश्र धातु लेपित आधार सामग्री (एजेड150/एजेड275) का उपयोग करता है; मोटाई 0.6-1.0 मिमी; 200/250/300 मिमी की मानक उद्घाटन चौड़ाई; अंतर्देशीय औद्योगिक संयंत्रों के लिए मुख्य धारा की पसंद।
2) 304 स्टेनलेस स्टील गटर: मोटाई 0.7-1.2 मिमी; रासायनिक संक्षारण जोखिम वाले तटीय क्षेत्रों और वातावरण के लिए डिज़ाइन किया गया।
3) साइट पर निर्मित गैल्वनाइज्ड स्टील गटर: 1.2-2.0 मिमी हॉट-डिप गैल्वेनाइज्ड शीट साइट पर मुड़ी हुई; लंबी अवधि वाले अंतरिक्ष फ़्रेमों और अतिरिक्त-लंबे ईव्स के लिए उपयुक्त।
गटर ब्रैकेट (हॉट-डिप गैल्वनाइज्ड फ्लैट बार या एंगल आयरन): 600-800 मिमी के अंतराल पर; सी-सेक्शन ब्रैकट शहतीर के लिए तय;
ईव एज पर्लिन और ब्रैकट बीम: गटर लोड का समर्थन करें।
स्प्लिसिंग कैप और एंड प्लेट्स (गटर सिरों को सील करने के लिए);
ब्यूटाइल वाटरप्रूफ सीलिंग टेप, मौसम प्रतिरोधी संरचनात्मक सीलेंट, और ब्लाइंड रिवेट्स;
विस्तार जोड़: थर्मल विस्तार और संकुचन को समायोजित करने के लिए अतिरिक्त लंबे गटर के लिए लगभग हर 12 मीटर पर स्थापित किया जाता है।
1) वर्षा जल हॉपर: वर्षा जल को प्रवाहित करने के लिए गटर के तल पर वेल्डेड या स्नैप-फिट किया गया;
2) डाउनस्पाउट: पीवीसी पाइप / गैल्वनाइज्ड स्टील पाइप / रंग-लेपित स्टील गोल पाइप (व्यास φ110, φ160);
3) पाइप क्लैंप, एल्बो, कलेक्शन हॉपर और ग्राउंड-लेवल डिस्चार्ज एल्बो।
ईव फ्लैशिंग, गटर रिम ट्रिम, रूफ पैनल एक्सटेंशन ट्रिम (वॉटर-स्टॉप), और गैबल एंड फ्लैशिंग; ये छतों के नीचे बारिश के पानी को वापस बहने से रोकते हैं।
इन्सुलेशन (ठंडे क्षेत्रों में ठंड को रोकने के लिए गटर के बाहरी हिस्से पर लगाया जाता है) और वाष्प अवरोध टेप।
1. मानक अंतर्देशीय कारखाना: AZ150 रंग-लेपित स्टील गटर + गैल्वेनाइज्ड ब्रैकेट + पीवीसी 110 डाउनस्पाउट + ब्यूटाइल सीलेंट
2. बरसाती नदी के किनारे का कारखाना: AZ275 (उच्च जस्ता कोटिंग) रंग-लेपित स्टील गटर + गैल्वेनाइज्ड फिटिंग + अतिरिक्त विस्तार जोड़
3. तटीय/रासायनिक संयंत्र स्पेस-फ़्रेम छत: 304 स्टेनलेस स्टील गटर + स्टेनलेस स्टील डाउनस्पाउट सिस्टम + फ़्रीज़ सुरक्षा के लिए बाहरी इन्सुलेशन
1. इमारतों के लिए रंग-लेपित स्टील छत गटर प्रणाली: अंतर्देशीय क्षेत्रों के लिए AZ150, तटीय क्षेत्रों के लिए AZ275;
2. स्टेनलेस स्टील: ग्रेड 304; ब्रैकेट समान रूप से गर्म-डुबकी गैल्वेनाइज्ड (कोटिंग मोटाई ≥80μm) हैं।
रंग-लेपित स्टील या स्टेनलेस स्टील गटर पतली-गेज सामग्री से बने होते हैं और इनका वजन कास्ट-इन-प्लेस कंक्रीट ईव्स गटर से बहुत कम होता है। उन्हें बड़े स्टील कॉलम या रिंग बीम की आवश्यकता के बिना सीधे ईव पर्लिन में सुरक्षित किया जा सकता है, जिससे मुख्य स्टील संरचना की लागत में बचत होती है। वे विभिन्न लंबी अवधि वाली स्टील छत प्रणालियों के लिए उपयुक्त हैं, जिनमें पोर्टल कठोर फ्रेम, स्पेस फ्रेम और रेटिकुलेटेड शैल शामिल हैं।
फैक्ट्री-तैयार गटर खंडों को रिवेट्स और सीलबंद जोड़ों का उपयोग करके साइट पर इकट्ठा किया जाता है, जिससे फॉर्मवर्क, कास्टिंग और पलस्तर जैसी गीली प्रक्रियाओं को खत्म किया जाता है। अतिरिक्त-लंबे ईव्स की तेजी से खंडित स्थापना छत के परिष्करण चरण को काफी कम कर देती है, जबकि कंक्रीट गटर को लंबे समय तक इलाज की आवश्यकता होती है और अत्यधिक मौसम पर निर्भर होते हैं।
1. पैनल एकीकृत झुकने के माध्यम से बनते हैं, जिससे यह सुनिश्चित होता है कि पैनल बॉडी में कोई सीम नहीं है; जोड़ों में ट्रिपल वॉटरप्रूफिंग प्रणाली होती है: ब्यूटाइल सीलिंग टेप, मौसम प्रतिरोधी सीलेंट और रिवेट्स।
2. एकीकृत विस्तार जोड़ थर्मल विस्तार और संकुचन को समायोजित करते हैं, थर्मल तनाव के कारण लंबे गटर में दरारें और रिसाव को रोकते हैं; कंक्रीट गटरों में दरार पड़ने, जोड़ों के खराब होने और बाद में रिसाव होने का खतरा रहता है।
अंतर्देशीय: AZ150 अल-Zn लेपित रंगीन स्टील; बरसाती नदी तटीय क्षेत्र: AZ275 (उच्च जस्ता कोटिंग);
तटीय/रासायनिक क्षेत्र: 304 स्टेनलेस स्टील। सामग्री शुष्क, बरसात और नमक-स्प्रे वातावरण के अनुरूप बनाई जाती है, जो 8-25 वर्षों की सेवा जीवन प्रदान करती है।
कस्टम झुकने से घुमावदार जालीदार गोले, पंखे के आकार के कंगनी और चर-चौड़ाई वाले गैबल्स की अनुमति मिलती है, जो आसानी से गोलाकार या अनियमित छतों को पूरक करते हैं; इसके विपरीत, अनियमित कंक्रीट गटर का निर्माण महंगा और कठिन है।
स्थानीयकृत लीक को एकल गटर खंड को प्रतिस्थापित करके और पुनः सील करके ठीक किया जा सकता है; खुलने योग्य डिज़ाइन संचित मलबे को आसानी से हटाने की अनुमति देता है; स्टील सामग्री पुनर्नवीनीकरण योग्य है और सुविधा नवीकरण के दौरान इसे नष्ट कर पुन: उपयोग किया जा सकता है।
कोल्ड-रोल्ड फॉर्मिंग चिकनी, सपाट आंतरिक दीवारों को सुनिश्चित करती है जो कीचड़ और जमी हुई गंदगी को जमा होने से रोकती है; तीव्र वर्षा जल प्रवाह और भारी तूफान के दौरान बेहतर जल निकासी क्षमता (कच्चे कंक्रीट चैनलों की तुलना में) छत पर अतिप्रवाह और बैकफ्लो के जोखिम को कम करती है।
मानक स्टील छत गटर सिस्टम की कुल लागत कास्ट-इन-प्लेस कंक्रीट गटर की तुलना में कम है, अतिरिक्त-लंबे, बड़े-स्पैन स्पेस फ्रेम छतों के लिए और भी अधिक आर्थिक लाभ के साथ।
पतली दीवार वाले रंगीन स्टील या स्टेनलेस स्टील के गटर बेहद हल्के होते हैं; उन्हें बड़े स्टील कॉलम या नींव की आवश्यकता के बिना केवल ईव पर्लिन या ब्रैकेट का उपयोग करके निलंबित किया जा सकता है। वे स्पेस फ्रेम, जालीदार गोले और लंबी अवधि वाली हल्की स्टील की छतों के लिए पसंदीदा विकल्प हैं। इसके विपरीत, कंक्रीट गटर भारी मृत भार डालते हैं और अतिरिक्त कंक्रीट रिंग बीम की आवश्यकता होती है, जिससे सिविल निर्माण लागत में काफी वृद्धि होती है।
गटर विशिष्ट लंबाई के लिए फैक्ट्री-निर्मित होते हैं और ब्लाइंड रिवेट्स और सीलेंट का उपयोग करके साइट पर इकट्ठे होते हैं, जिससे फॉर्मवर्क, डालने, पलस्तर या इलाज की आवश्यकता समाप्त हो जाती है। हजारों वर्ग मीटर में फैली फ़ैक्टरी इमारतों के लिए ईव इंस्टॉलेशन कुछ ही दिनों में पूरा किया जा सकता है। कंक्रीट के गटर तापमान और मौसम (बारिश/बर्फ) से बाधित होते हैं और उन्हें लंबे समय तक ठीक करने की आवश्यकता होती है, जिसके परिणामस्वरूप निर्माण की समयसीमा में महत्वपूर्ण अंतर होता है।
1. गटर में निर्बाध, एकीकृत रूप से मुड़े हुए शरीर होते हैं जिनमें केवल खंडों के बीच जोड़ होते हैं। थर्मल विस्तार और संकुचन के कारण दरार के जोखिम को खत्म करने के लिए सिस्टम ब्यूटाइल टेप, मौसम प्रतिरोधी सीलेंट और विस्तार जोड़ों का उपयोग करते हैं।
2. कंक्रीट गटर में थर्मल विस्तार, संकुचन और निपटान के कारण दरार, रिसाव और संयुक्त विफलता का खतरा होता है। पीवीसी गटर कम तापमान में भंगुर और टूट जाते हैं, जबकि उच्च तापमान में विकृत और ढीले हो जाते हैं।
विकल्प AZ150 अल-Zn लेपित स्टील (अंतर्देशीय) और AZ275 उच्च-जिंक लेपित स्टील (बरसात वाले क्षेत्र) से लेकर 304 स्टेनलेस स्टील (तटीय/रासायनिक क्षेत्र) तक हैं, जो 5 से 25 साल तक सेवा जीवन प्रदान करते हैं। ईंट गटर जैसे विकल्प पुष्पन और अपक्षय से ग्रस्त हैं, कंक्रीट आसानी से टूट जाता है, और मानक पीवीसी यूवी जोखिम के तहत ख़राब हो जाता है।
ऑन-साइट झुकने से घुमावदार ईव्स (जालीदार गोले), पंखे के आकार के गैबल्स और वेरिएबल-सेक्शन ईव्स को फिट करने के लिए अनुकूलन की अनुमति मिलती है। कंक्रीट या ईंट से अनियमित गटर का निर्माण जटिल और महंगा है।
कोल्ड-रोल्ड फॉर्मिंग चिकनी आंतरिक दीवारों को सुनिश्चित करती है जो तलछट संचय को रोकती है, भारी बारिश के दौरान अबाधित जल निकासी सुनिश्चित करती है और छत में पानी के वापस प्रवाह के जोखिम को कम करती है। कंक्रीट और ईंट के गटरों का अंदरूनी हिस्सा खुरदुरा होता है जो तलछट को फँसा लेता है, जिससे उनमें जाम होने और ओवरफ्लो होने का खतरा बढ़ जाता है।
स्थानीयकृत लीक को पुनः सील करने और मरम्मत के लिए केवल एक विशिष्ट अनुभाग को अलग करने की आवश्यकता होती है; फ़ैक्टरी नवीकरण के लिए, सिस्टम को पूरी तरह से विघटित और पुन: उपयोग किया जा सकता है, और स्टील सामग्री को मूल्य के लिए पुनर्नवीनीकरण किया जा सकता है। इसके विपरीत, क्षतिग्रस्त कंक्रीट या ईंट के गटरों को तोड़कर उनका पुनर्निर्माण किया जाना चाहिए, जिससे महत्वपूर्ण निर्माण अपशिष्ट उत्पन्न होता है जिसका पुन: उपयोग नहीं किया जा सकता है।
इमारतों के लिए स्टील रूफ गटर सिस्टम की कुल लागत कास्ट-इन-प्लेस कंक्रीट गटर की तुलना में कम है; यह स्टेनलेस स्टील गटर और कस्टम स्टोन चैनलों की तुलना में भारी लागत लाभ प्रदान करता है।
1. इमारतों के लिए रंग-लेपित स्टील छत गटर प्रणाली: AZ150/AZ275 अल-Zn लेपित कॉइल, मोटाई 0.6-1.0 मिमी;
2. स्टेनलेस स्टील: 304 स्टेनलेस स्टील कॉइल, 0.7-1.2 मिमी; मोटाई, कोटिंग और पेंट फिल्म को सत्यापित करें; सुनिश्चित करें कि सतहें खरोंच और जंग से मुक्त हों।
स्टील कॉइल को अनकॉइलर पर लोड करें → गटर की विकसित चौड़ाई के अनुसार अनुदैर्ध्य रूप से स्लिट करें; कॉइल के सिरों से दोषपूर्ण सामग्री हटा दें।
1. सीएनसी बेंडिंग मशीन में संकीर्ण स्ट्रिप्स डालें; चित्र के अनुसार मानक यू-आकार की गटर प्रोफ़ाइल में झुकें (मानक उद्घाटन चौड़ाई: 200/250/300 मिमी);
2. एकीकृत झुकने के माध्यम से गठित; गटर बॉडी में कोई मध्यवर्ती सीम नहीं है, और कोने की त्रिज्या चिकनी है।
एक ही कच्चे माल से काटें: अंत टोपियां मोड़ें और बनाएं, विस्तार संयुक्त कवर, वर्षा जल हॉपर कनेक्शन प्लेटें, और चमकती घटक।
वर्षा जल के आउटलेट के लिए सीएनसी-कट छेद; सुनिश्चित करें कि बाद की हॉपर असेंबली के लिए किनारे चिकने और गड़गड़ाहट रहित हों।
1. चैनल खोलने की चौड़ाई, गहराई और झुकने के आयाम को मापें;
2. डेंट या दरार के लिए पेंट/स्टेनलेस स्टील सतहों का निरीक्षण करें; किसी भी गैर-अनुरूपता वाली वस्तु पर दोबारा काम करें।
अलग-अलग गटरों को सुरक्षात्मक फिल्म में लपेटें → श्रेणी के अनुसार लकड़ी के फूस पर ढेर; विशिष्टताओं, सामग्री और लंबाई के साथ लेबल; अंत कैप और ब्रैकेट को बक्सों में अलग-अलग पैक करें।
1. गटर ब्रैकेट: हॉट-डिप गैल्वनाइज्ड फ्लैट बार या एंगल स्टील को काटना और मोड़ना;
2. डाउनपाइप, एल्बो और पाइप क्लैंप: आकार के अनुसार काटना और प्रसंस्करण करना।
1. बाजुओं पर 600-800 मिमी की दूरी के साथ गैल्वेनाइज्ड ब्रैकेट स्थापित करें;
2. गटर अनुभागों की स्थिति; ओवरलैप जोड़ों पर, ब्यूटाइल सीलिंग टेप लगाएं, ब्लाइंड रिवेट्स से सुरक्षित करें, और बाहरी हिस्से को मौसम प्रतिरोधी सीलेंट से सील करें;
3. अतिरिक्त-लंबे अनुभागों के लिए विस्तार जोड़ स्थापित करें; वर्षा जल हॉपर और डाउनपाइप स्थापित करें;
4. छत के पैनलों को गटर के अंदरूनी हिस्से तक फैलाएँ; वॉटरटाइट सील सुनिश्चित करने के लिए ईव फ्लैशिंग/ट्रिम स्थापित करें।
X. प्रसंस्करण में मुख्य अंतर: रंग-लेपित स्टील बनाम स्टेनलेस स्टील
रंग-लेपित स्टील: बनाने के बाद कोई संक्षारण-रोधी उपचार नहीं; फ़ैक्टरी-लागू कोटिंग/पेंट फ़िनिश पर निर्भर करता है;
स्टेनलेस स्टील: झुकने के दौरान खरोंच लगने का खतरा; पूरे प्रसंस्करण के दौरान उपयोग की जाने वाली सुरक्षात्मक फिल्म; जंग को रोकने के लिए ऑन-साइट वेल्ड को सील कर दिया गया।
1. इमारतों के लिए स्टील रूफ गटर सिस्टम (अल-जेडएन कोटेड स्टील)
कोटिंग: AZ150 ग्राम/वर्ग मीटर (अंतर्देशीय); AZ275 ग्राम/वर्ग मीटर (तटीय/उच्च वर्षा वाले क्षेत्र)
सामान्य मोटाई: 0.6, 0.7, 0.8, 1.0 मिमी
कोटिंग प्रकार: पीई/एचडीपी/पीवीडीएफ (छत पैनल कोटिंग मानकों से मेल खाता हुआ)
2. 304 स्टेनलेस स्टील गटर (तटीय/रासायनिक उद्योग अनुप्रयोग)
सामग्री: 06Cr19Ni10 (304)
सामान्य मोटाई: 0.7, 0.9, 1.0, 1.2 मिमी
1. शीर्ष खोलने की चौड़ाई: 200/250/300 मिमी (सबसे आम); अनुरोध पर उपलब्ध गैर-मानक आकार;
2. गटर की गहराई: 120-180 मिमी;
3. मानक फ़ैक्टरी लंबाई: 3 मी, 4 मी, 6 मी; अतिरिक्त-लंबे खंडों को साइट पर इकट्ठा किया गया।
1. गैल्वेनाइज्ड ब्रैकेट: Q235 स्टील, हॉट-डिप गैल्वेनाइज्ड; मोटाई 3.0-5.0 मिमी; स्थापना अंतर 600-800 मिमी;
2. विस्तार जोड़: आमतौर पर हर 10-12 मीटर पर स्थापित; विस्तार भत्ता ±25 मिमी;
3. डाउनपाइप प्रणाली: वर्षा जल हॉपर को डाउनपाइप (व्यास φ100, φ160; पीवीसी, रंग-लेपित स्टील, या स्टेनलेस स्टील में उपलब्ध) के साथ जोड़ा जाता है।
1. ब्यूटाइल वॉटर-स्टॉप टेप: चौड़ाई 15/20 मिमी; तापमान प्रतिरोध -40°C से 90°C;
2. मौसम प्रतिरोधी सिलिकॉन सीलेंट: आउटडोर ग्रेड; यूवी-प्रतिरोधी और जलरोधक।
1. संदर्भ मृत वजन: 0.8 मिमी ≈ 6.4 किग्रा/मीटर; 1.0 मिमी ≈ 8.0 किग्रा/मीटर;
2. जल निकासी क्षमता: 250 मिमी (चौड़ाई) × 150 मिमी (गहराई) गटर ≈ 0.028 m³/m; मानक भारी वर्षा जल निकासी के लिए पर्याप्त।
1. AZ150+PE: शुष्क अंतर्देशीय कारखाना भवन; सेवा जीवन 8-10 वर्ष;
2. AZ275+HDP: बरसाती नदी तटीय क्षेत्र; सेवा जीवन 12-18 वर्ष;
3. 304 स्टेनलेस स्टील: तटीय क्षेत्र (नमक स्प्रे) और रासायनिक संयंत्र क्षेत्र; सेवा जीवन 20+ वर्ष।
