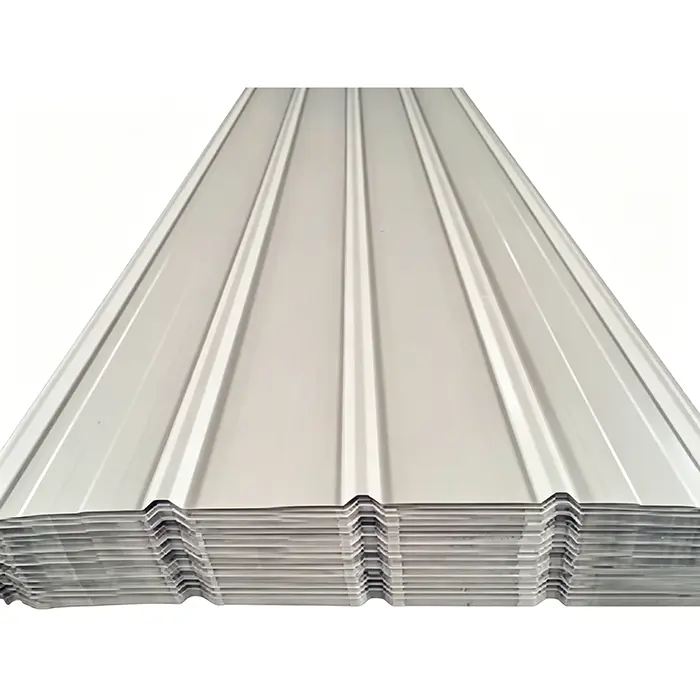

HAISHENG के पूर्वनिर्मित स्टील वॉल क्लैडिंग पैनल फैक्ट्री-निर्मित, कोल्ड-रोल-निर्मित बाहरी क्लैडिंग इकाइयाँ हैं। मानक छत शीटों के विपरीत, इनमें ऊर्ध्वाधर जल निकासी और इष्टतम रिब ऊंचाई के लिए डिज़ाइन की गई एक विशेष प्रोफ़ाइल होती है। हम केवल अलग-अलग शीट बेचने के बजाय व्यापक, एंड-टू-एंड क्लैडिंग समाधान प्रदान करते हैं - जिसमें बाहरी पैनल, इन्सुलेशन सिस्टम, लोड-बेयरिंग उप-संरचनाएं और ओपनिंग ट्रिम शामिल हैं। 12 वर्षों के निर्यात अनुभव के आधार पर, हम विविध विदेशी जलवायु और संक्षारक वातावरणों के अनुरूप श्रेणीबद्ध जंग-रोधी समाधान प्रदान करते हैं। हमारे उत्पाद चार सामान्य परियोजना समस्याओं को प्रभावी ढंग से हल करते हैं: दीवार में रिसाव, लंबे समय तक जंग लगना, निर्माण में देरी और अत्यधिक संरचनात्मक भार। सभी विशिष्टताएं औद्योगिक सुविधा क्लैडिंग के लिए अंतरराष्ट्रीय मानकों को पूरा करती हैं, और हम स्टॉक आइटम के सीधे शिपमेंट और कस्टम विनिर्माण दोनों का समर्थन करते हैं।
दीवार पैनलों में आम तौर पर 25-35 मिमी की रिब ऊंचाई और छोटे ओवरलैप किनारे होते हैं, जिसमें ऊर्ध्वाधर स्थापना के लिए जल निकासी पथ डिज़ाइन किए जाते हैं; छत के पैनल में आम तौर पर पसली की ऊंचाई 50 मिमी से अधिक होती है, जो बड़े पैमाने पर क्षैतिज जल निकासी के लिए उपयुक्त है।
दीवार पैनलों को विशेष रूप से खुले स्व-टैपिंग स्क्रू (छतों के लिए उपयोग की जाने वाली "470" स्टैंडिंग-सीम संरचना का अभाव) का उपयोग करके सुरक्षित किया जाता है, जिससे भविष्य में रखरखाव, डिसएसेम्बली और पुनः स्थापना की सुविधा मिलती है।
दीवार पैनल रोल-फॉर्मिंग मोल्ड्स को तेज बाहरी कोनों पर नमक संचय को रोकने के लिए किनारे से गुजरने से गुजरना पड़ता है - जो जंग को तेज करता है - एक प्रक्रिया जो छत के पैनलों पर लागू नहीं होती है।
- अंतर्देशीय शुष्क क्षेत्र (मध्य एशिया, अंतर्देशीय पूर्वी यूरोप): AZ150 ग्राम/वर्ग मीटर; यह सुनिश्चित करता है कि 5-8 वर्षों तक सब्सट्रेट का क्षरण न हो; मानक गोदामों और कारखानों के लिए उपयुक्त।
- नदियों के किनारे बरसाती, उच्च आर्द्रता वाले क्षेत्र (यांग्त्ज़ी नदी बेसिन, अंतर्देशीय दक्षिण पूर्व एशिया): AZ180 ग्राम/वर्ग मीटर; नमी प्रवेश के प्रति 20% अधिक प्रतिरोध प्रदान करता है; उत्पादन कार्यशालाओं के लिए उपयुक्त।
- तटीय/रासायनिक संक्षारण क्षेत्र (तटीय दक्षिण पूर्व एशिया, पेट्रोकेमिकल पार्क): AZ275 ग्राम/वर्ग मीटर; क्लोराइड आयन संक्षारण पथ को अवरुद्ध करने के लिए इसमें उच्च एल्यूमीनियम-जस्ता मिश्र धातु सामग्री होती है।
- पीई (मानक पॉलिएस्टर): शीर्ष तरफ 20-25 μm सूखी फिल्म मोटाई (DFT), 5-10 μm एपॉक्सी एंटी-जंग बैकिंग; 5-8 साल की वारंटी; केवल अंतर्देशीय धूल-मुक्त कारखानों के लिए उपयुक्त।
- एचडीपी (हाई ड्यूरेबिलिटी पॉलिएस्टर): ऊपरी तरफ 25-30 माइक्रोन डीएफटी; यूवी प्रतिरोधी; 10-15 साल की वारंटी; भारी बारिश और तेज़ धूप वाले क्षेत्रों के लिए उपयुक्त।
- पीवीडीएफ (फ्लोरोकार्बन): ऊपरी तरफ 25-35 μm डीएफटी; अम्ल और क्षार संक्षारण प्रतिरोधी; 20+ वर्ष की वारंटी; AZ275 सब्सट्रेट के साथ अनिवार्य युग्मन।
- - बाहरी दीवार पैनल: मानक 0.4-0.5 मिमी (हवा की गति ≤24 मीटर/सेकेंड वाले क्षेत्रों के लिए); तेज़ हवा वाले तटीय क्षेत्रों के लिए 0.55–0.7 मिमी (हवा की गति ≥28m/s)
- आंतरिक दीवार लाइनर पैनल: समान 0.3-0.4 मिमी हल्के भूरे महीन-पसली वाले "मॉडल 900" पैनल; पूरी तरह से आंतरिक धूल रोकथाम के लिए डिज़ाइन किया गया है, जिसके लिए किसी उच्च-मौसम-प्रतिरोध पेंट फिनिश की आवश्यकता नहीं है
|
पैनल मॉडल |
प्रभावी कवरेज चौड़ाई |
लहर की ऊंचाई |
फिक्सिंग विधि |
लागू परिदृश्य |
|
900 प्रकार का दीवार पैनल |
900 मिमी |
25 मिमी |
उजागर स्व-ड्रिलिंग पेंच |
ऊर्ध्वाधर स्थापना के लिए सबसे लोकप्रिय |
|
820 प्रकार का दीवार पैनल |
820 मिमी |
32 मिमी |
उजागर स्व-ड्रिलिंग पेंच |
बड़ा पवन भार क्षेत्र बाहरी दीवार |
|
750 प्रकार का क्षैतिज पैनल |
750 मिमी |
35 मिमी |
उजागर स्व-ड्रिलिंग पेंच |
क्षैतिज दीवार फ़र्श के लिए विशेष |
आयाम: अधिकतम एकल-पैनल लंबाई 12 मीटर है; जोड़ों पर रिसाव के जोखिम को खत्म करने के लिए विशेष जल-रोक स्ट्रिप्स के साथ, अतिरिक्त-लंबे स्पैन के लिए ऑन-साइट स्प्लिसिंग का समर्थन किया जाता है।
केवल पैनलों की आपूर्ति करने वाले निर्माताओं के विपरीत, HAISHENG प्रीफैब्रिकेटेड स्टील वॉल क्लैडिंग सिस्टम के लिए संपूर्ण एक्सेसरी किट की वन-स्टॉप आपूर्ति प्रदान करता है, जिसमें विशिष्ट ऑन-साइट इंस्टॉलेशन चुनौतियों का समाधान करने के लिए तैयार किए गए घटक शामिल हैं:
1. बाहरी सजावटी पैनल: हवा/बारिश से सुरक्षा और सौंदर्यशास्त्र के लिए तीन प्रोफाइल (900/820/750) में उपलब्ध; पेंट फ़िनिश को रंग चार्ट के माध्यम से अनुकूलित किया जा सकता है।
2. वॉटरप्रूफिंग और फास्टनिंग सहायक उपकरण: ईपीडीएम वॉटरप्रूफ वॉशर के साथ हॉट-डिप गैल्वेनाइज्ड सेल्फ-टैपिंग स्क्रू (φ4.8/φ5.5); 15/20 मिमी ब्यूटाइल सीलिंग टेप; और क्षैतिज स्थापना के लिए विशेष जल-स्टॉप स्ट्रिप्स - पेंच प्रवेश बिंदुओं पर सामान्य रिसाव के मुद्दों को हल करना।
3. थर्मल इन्सुलेशन परत: विकल्पों में क्लास बी 1 ग्लास वूल (मानक कारखानों के लिए; घनत्व 12-16 किग्रा / मी³; मोटाई 50/75/100 मिमी) और क्लास ए रॉक वूल (रासायनिक / ज्वलनशील / विस्फोटक कार्यशालाओं के लिए; घनत्व 100-150 किग्रा / मी³; मोटाई 50-100 मिमी) शामिल हैं, इन्सुलेशन सैगिंग को रोकने के लिए समर्थन जाल और क्लिप के साथ पूरा।
4. आंतरिक वाष्प अवरोध: इन्सुलेशन परत के आंतरिक पक्ष पर स्थापित पीई वाष्प अवरोध फिल्म; विशेष रूप से उच्च आर्द्रता वाली कार्यशालाओं में नमी के बैकफ्लो को रोकने और मोल्ड वृद्धि या इन्सुलेशन विफलता से बचने के लिए डिज़ाइन किया गया है।
5. आंतरिक लाइनर पैनल: 0.3–0.4 मिमी "मॉडल 900" महीन-रिब्ड रंग-लेपित स्टील पैनल; इन्सुलेशन सामग्री के खुरदरे किनारों को छुपाएं, आंतरिक सौंदर्यशास्त्र में सुधार करें और आंतरिक धूल को बाहर निकलने से रोकें।
6. लोड-असर वाली माध्यमिक दीवार संरचना: जस्ता कोटिंग मोटाई ≥80μm के साथ हॉट-डिप गैल्वेनाइज्ड सी-सेक्शन स्टील दीवार गिर्ट्स (सी 80-सी 180); उच्च वायु भार के तहत गिर्टों के पार्श्व-मरोड़ वाले बकलिंग को रोकने के लिए φ12 टाई रॉड्स और φ32×2.0 सैग रॉड्स से सुसज्जित।
7. विशिष्ट ओपनिंग ट्रिम घटक: बेस एंगल, ईव ट्रिम्स, दरवाजा/खिड़की फ्लैशिंग, कॉर्नर ट्रिम्स (आंतरिक और बाहरी), और विस्तार संयुक्त कवर; रंग बेमेल और क्षरण को रोकने के लिए सभी एक ही सामग्री और फिनिश से बने हैं।
8. डेलाइटिंग घटक: धातु पैनलों की प्रोफ़ाइल से मेल खाने वाले एफआरपी डेलाइटिंग दीवार पैनल; कॉरगेशन पिच और ओवरलैप आयाम पूरी तरह से संगत हैं, जो बिना किसी रिसाव अंतराल के बाहरी दीवार डेलाइटिंग स्ट्रिप में निर्बाध एकीकरण सुनिश्चित करते हैं।
9. वेंटिलेशन ट्रिम सहायक उपकरण: सांस लेने योग्य लूवर और विशेष वेंटिलेटर ट्रिम पैनल; एक एकीकृत बाहरी पहलू उपस्थिति को बनाए रखते हुए कार्यशाला गर्मी लंपटता और वेंटिलेशन बिंदुओं को फिट करने के लिए डिज़ाइन किया गया।
कॉन्फ़िगरेशन: 900-श्रृंखला 0.45 मिमी पीई-लेपित AZ150 दीवार पैनल + C100 हॉट-डिप गैल्वेनाइज्ड दीवार गिर्ट; कोई इन्सुलेशन, वाष्प अवरोध या लाइनर पैनल नहीं; अनुप्रयोग: शुष्क अंतर्देशीय सामग्री भंडारण; सेवा जीवन <5 वर्ष।
कॉन्फ़िगरेशन: 900-श्रृंखला 0.5 मिमी एचडीपी-लेपित AZ180 दीवार पैनल + 75 मिमी ग्लास ऊन + पीई वाष्प अवरोध + C120 दीवार गर्ट + पूर्ण उद्घाटन ट्रिम सेट; अनुप्रयोग: बरसाती नदी तटीय क्षेत्रों में सामान्य प्रसंस्करण कार्यशालाएँ; लागत-दक्षता के साथ थर्मल इन्सुलेशन को संतुलित करता है।
कॉन्फ़िगरेशन: 0.6 मिमी पीवीडीएफ-लेपित AZ275 बाहरी पैनल + 100 मिमी क्लास ए रॉक वूल + गाढ़ा पीई वाष्प अवरोध + 0.35 मिमी लाइनर पैनल + C140 हेवी-ड्यूटी दीवार गर्ट; अनुप्रयोग: तटीय क्षेत्र (नमक स्प्रे) और रासायनिक कार्यशालाएँ (ज्वलनशील/विस्फोटक जोखिम); क्लास ए फायर रेटिंग; सेवा जीवन > 20 वर्ष।
1. सब्सट्रेट स्टील ग्रेड: TS280 और TS350 उच्च शक्ति संरचनात्मक स्टील; क्रमशः 280 एमपीए और 355 एमपीए की उपज क्षमता; 380-520 एमपीए की तन्य शक्ति; संक्षिप्त, उच्च-वेग हवा के दबाव के कारण होने वाली विकृति का विरोध करने में सक्षम।
2. मापा गया स्व-वजन: 0.5 मिमी पैनल के लिए 4.0 किग्रा/वर्ग मीटर और 0.6 मिमी पैनल के लिए 4.8 किग्रा/वर्ग मीटर - चिनाई वाली दीवार के भार से काफी कम।
3. थर्मल विस्तार पैरामीटर: 1.2 × 10⁻⁵/°C का रैखिक विस्तार गुणांक; उच्च तापमान के कारण पैनल की सिकुड़न या दरार को रोकने के लिए दीवार की लंबाई के प्रत्येक 60 मीटर पर 20 मिमी विस्तार जोड़ की आवश्यकता होती है।
4. माध्यमिक संरचना संक्षारण संरक्षण: हॉट-डिप गैल्वेनाइज्ड कोटिंग की मोटाई दीवार के गर्ट्स और सभी धातु फास्टनरों के लिए ≥80 μm है, जो हॉट-डिप गैल्वेनाइज्ड संक्षारण संरक्षण के लिए आईएसओ 1461 मानक का अनुपालन करती है।
प्रीफैब्रिकेटेड स्टील वॉल क्लैडिंग पैनल का वजन केवल 3-5 किलोग्राम/वर्ग मीटर होता है, जबकि लाल ईंट की चिनाई के लिए 220 किलोग्राम/वर्ग मीटर और एएलसी पैनल के लिए 45 किलोग्राम/वर्ग मीटर होता है। रंग-लेपित स्टील पैनलों का उपयोग कम स्टील कॉलम क्रॉस-सेक्शन और छोटे नींव आयामों की अनुमति देता है, जिससे बड़े-स्पैन स्पेस-फ्रेम कारखानों के लिए सिविल निर्माण लागत 12% -18% कम हो जाती है।
पूरी तरह से सूखी, पूर्वनिर्मित असेंबली विधि का उपयोग करता है - मोर्टार और पलस्तर जैसी गीली प्रक्रियाओं को खत्म करता है - जिससे निर्माण को बारिश, बर्फ या कम तापमान में आगे बढ़ने की अनुमति मिलती है। 10,000 वर्ग मीटर के बाहरी हिस्से को घेरने में केवल 12-15 दिन लगते हैं, जबकि चिनाई वाली दीवारों के लिए 45-75 दिनों की आवश्यकता होती है, जिससे उत्पादन का समय कम हो जाता है।
घुमावदार कोनों और अनियमित गैबल सिरों को बनाने के लिए साइट पर झुकने की अनुमति देता है; दरवाजे, खिड़कियां, प्लिंथ और विस्तार जोड़ों के लिए मिलान ट्रिम घटक (एक ही सामग्री से बने) प्रदान किए जाते हैं। इसके विपरीत, एएलसी पैनलों और लाल ईंटों को साइट पर नहीं मोड़ा जा सकता है, जिससे अनियमित खंडों में समय के साथ दरार पड़ने और पानी के रिसाव का खतरा बढ़ जाता है।
ब्यूटाइल टेप और ईपीडीएम वॉशर का उपयोग करके पैनल जोड़ों और स्क्रू बिंदुओं पर दोहरी वॉटरप्रूफिंग की सुविधा; समग्र दीवार जल वाष्प पारगम्यता 0.05 ग्राम/(m²·h) से कम है। चिनाई वाली दीवारें आमतौर पर तीन साल के बाद बाहरी रिसाव और आंतरिक पुट्टी के छिलने से पीड़ित होती हैं।
थर्मल इन्सुलेशन, वाष्प अवरोध और आंतरिक अस्तर पैनल एक ही असेंबली चरण में स्थापित किए जाते हैं, जिससे 32-38 डीबी का ध्वनि इन्सुलेशन प्राप्त होता है। चिनाई वाली दीवारों को अलग आंतरिक इन्सुलेशन और पलस्तर की आवश्यकता होती है, और इन्सुलेशन परत के 2-3 वर्षों के उपयोग के बाद नष्ट होने या अलग होने की अत्यधिक संभावना होती है।
पूरी तरह से तीन-परत जंग रोधी पेंट से लेपित, तटीय क्षेत्रों में 20 वर्षों तक किसी नवीनीकरण की आवश्यकता नहीं है। चिनाई वाली बाहरी दीवारें अक्सर पांच वर्षों के भीतर फूलने, अपक्षय और छीलने लगती हैं, और नवीनीकरण की लागत एक नई दीवार की लागत का 40% तक पहुंच सकती है।
व्यक्तिगत दीवार पैनलों को स्वतंत्र रूप से हटाया जा सकता है, जिससे वेंटिलेटर स्थापित करते समय या बाद में दरवाजे और खिड़कियों को संशोधित करते समय बड़े पैमाने पर विध्वंस की आवश्यकता समाप्त हो जाती है। स्टील 100% पुनर्चक्रण योग्य है, विखंडन पर अवशिष्ट मूल्य दर 35% से अधिक है; इसके विपरीत, लाल ईंटें और एएलसी पैनल बिना किसी पुनर्चक्रण मूल्य के 100% निर्माण अपशिष्ट बन जाते हैं।
रोल-फॉर्मिंग के माध्यम से बड़े पैमाने पर उत्पादित, मुख्य सामग्री कम उत्पादन लागत प्रदान करती है और सरल माध्यमिक संरचनात्मक समर्थन की आवश्यकता होती है। लागत एल्यूमीनियम-प्लास्टिक पर्दे की दीवारों की तुलना में 45% कम है और एएलसी पैनलों की तुलना में 22% कम (संयुक्त श्रम और सामग्री) है, जो औद्योगिक अनुप्रयोगों के लिए सर्वोत्तम लागत-प्रदर्शन अनुपात प्रदान करती है।
स्टील कॉइल जिंक कोटिंग वजन, पेंट की मोटाई और सतह की उपस्थिति का सत्यापन; कोटिंग दोष या पारगमन खरोंच वाली सामग्रियों की अस्वीकृति; प्रत्येक बैच के लिए तृतीय-पक्ष कोटिंग निरीक्षण रिपोर्ट जारी की गईं।
डुअल-साइड फोटोइलेक्ट्रिक एलाइनमेंट सिस्टम स्ट्रिप विचलन को ±0.5 मिमी के भीतर नियंत्रित करता है, जिससे गठित पैनल पर तिरछे किनारों को रोका जा सकता है।
दीवार पैनलों के लिए समर्पित लो-प्रोफाइल रिब डाई (छत की डाई से अलग) एक समान इंटरलॉकिंग सीम सुनिश्चित करती है।
कटे हुए किनारों पर संभावित जंग आरंभ बिंदुओं को खत्म करने के लिए एज पैसिवेशन उपचार के साथ हाइड्रोलिक बर्र-मुक्त कतरनी।
प्रत्येक 200 पैनलों पर प्रोफ़ाइल, चौड़ाई और समतलता का नमूना लेना; गैर-अनुरूपता वाली वस्तुओं को पुनः कार्य के लिए अलग कर दिया जाता है।
आउटडोर-ग्रेड पीई सुरक्षात्मक फिल्म समुद्री परिवहन के दौरान घर्षण के कारण होने वाली पेंट खरोंच को रोकती है।
इन-हाउस सीएनसी बेंडिंग मशीनें सभी उद्घाटनों के लिए ट्रिम घटकों के कस्टम निर्माण की अनुमति देती हैं, जिससे पूरे बैच में एक समान पेंट रंग सुनिश्चित होता है।
फास्टनरों, सीलेंट और इन्सुलेशन सामग्री को क्रमबद्ध किया जाता है, नमी-प्रूफ पैक किया जाता है, और डिलीवरी पर गायब हिस्सों को रोकने के लिए दीवार पैनलों के समान कंटेनर में भेज दिया जाता है।
1. प्रश्न: स्टॉक में मौजूद वस्तुओं के लिए डिलीवरी लीड समय क्या है?
उत्तर: हमारे पास मानक 900/820 प्रोफ़ाइल पैनलों के लिए 50,000 वर्ग मीटर का तैयार स्टॉक है, भुगतान के 3 कार्य दिवसों के भीतर कंटेनर लोडिंग के साथ; गैर-मानक आकारों को 7 कार्य दिवसों के भीतर संसाधित किया जाता है।
2. प्रश्न: क्या पूर्वनिर्मित स्टील दीवार क्लैडिंग पैनल तीसरे पक्ष के निरीक्षण का समर्थन करते हैं?
उत्तर: हां, हम एसजीएस या बीवी द्वारा ऑन-साइट फैक्ट्री निरीक्षण का समर्थन करते हैं और कच्चे माल के लिए मूल प्रमाण पत्र के साथ-साथ पेंट फिनिश वारंटी समझौते भी प्रदान करते हैं।
3. प्रश्न: मुझे ऊर्ध्वाधर और क्षैतिज स्थापना के बीच कैसे चयन करना चाहिए?
उत्तर: तेजी से जल निकासी की सुविधा के लिए बरसाती क्षेत्रों में ऊर्ध्वाधर स्थापना की सिफारिश की जाती है; शुष्क क्षेत्रों में चिकनी, अधिक समान उपस्थिति प्राप्त करने के लिए क्षैतिज स्थापना को प्राथमिकता दी जाती है।
