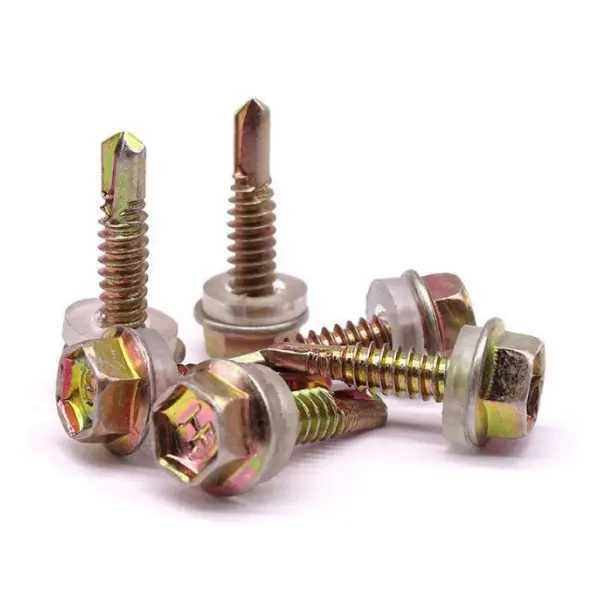

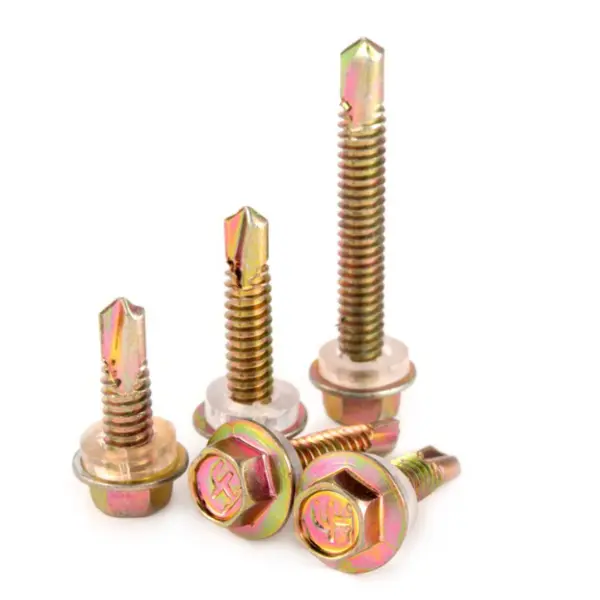

स्टील क्लैडिंग सिस्टम के लिए सेल्फ टैपिंग स्क्रू विशेष रूप से स्टील संरचना निर्माण लिफाफे के लिए डिज़ाइन किए गए हैं, जिसमें छत, दीवार क्लैडिंग और ट्रिम घटक (जैसे फ्लैशिंग और कोने के कोण) शामिल हैं।
सामग्री: मध्यम कार्बन स्टील (1022) या स्टेनलेस स्टील (410/304); गर्मी से उपचारित और जस्ता चढ़ाना या मिश्रित कोटिंग के साथ समाप्त।
मुख्य कार्य: पूर्व-ड्रिलिंग की आवश्यकता को समाप्त करता है; एक ही चरण में ड्रिलिंग, टैपिंग और फिक्सिंग करता है। पतली धातु शीट (0.5-6 मिमी) को जोड़ने के लिए उपयुक्त, जैसे कि रंग-लेपित स्टील, गैल्वनाइज्ड शीट और लाइट-गेज स्टील शहतीर।
सिर: हेक्स वॉशर सिर; सॉकेट ड्राइवर या पावर रिंच के साथ संगत; उच्च टॉर्क प्रतिरोध प्रदान करता है और फिसलन को रोकता है।
प्वाइंट: चिप हटाने वाली बांसुरी के साथ एकीकृत ड्रिल प्वाइंट (लघु मोड़ ड्रिल); स्टील प्लेटों के माध्यम से सीधे ड्रिलिंग करने में सक्षम।
धागा: मोटा धागा (14 टीपीआई); मजबूत स्व-टैपिंग क्षमता और उच्च क्लैंपिंग बल प्रदान करता है।
सतही फिनिश: हॉट-डिप गैल्वेनाइज्ड, रंगीन जस्ता, या डैक्रोमेट; संक्षारण प्रतिरोधी और बाहरी उपयोग के लिए उपयुक्त।
मानक असेंबली में स्क्रू बॉडी और एक वाटरप्रूफ सीलिंग वॉशर (पूर्व-असेंबल) शामिल है; मैनुअल वॉशर इंस्टॉलेशन की आवश्यकता के बिना साइट पर तत्काल उपयोग के लिए तैयार।
हेड टाइप: हेक्स वॉशर हेड; उच्च भार-वहन क्षमता और एक सुरक्षित, फ्लश फिट प्रदान करता है। विशिष्टताएँ (सामान्य):
ओ व्यास: 5.5 मिमी (#12), 6.3 मिमी (#14)
o लंबाई: 25-150 मिमी (पैनल और इन्सुलेशन परत में घुसना चाहिए, शहतीर में ≥25 मिमी एंबेडमेंट के साथ)
ड्रिल बिंदु: ST4.2-ST6.3, विभिन्न स्टील शीट मोटाई के अनुरूप।
संरचना: समग्र वॉशर जिसमें धातु वॉशर (गैल्वनाइज्ड स्टील / स्टेनलेस स्टील) + ईपीडीएम रबर शामिल है।
कार्य: वॉटरप्रूफिंग, रिसाव की रोकथाम, उम्र बढ़ने का प्रतिरोध और मौसम प्रतिरोध (ऑपरेटिंग रेंज: -40 डिग्री सेल्सियस से 120 डिग्री सेल्सियस)।
आयाम: बाहरी व्यास ≥19मिमी; विश्वसनीय सीलिंग के लिए एक बड़ा संपर्क क्षेत्र प्रदान करता है। 3) आवश्यक उपकरण (इंस्टॉलेशन के लिए आवश्यक)
ड्राइवर: 1/4″ हेक्स सॉकेट (8मिमी/10मिमी); ताररहित प्रभाव रिंच या इलेक्ट्रिक ड्रिल
सहायक उपकरण: स्पिरिट लेवल, टेप माप, सुरक्षा तार (ऊंचाई पर काम के लिए)
तन्य शक्ति: ≥450 एमपीए
सतह की कठोरता: एचआरसी 35-45 (हार्ड ड्रिल पॉइंट, कठिन कोर)
पुल-आउट ताकत: ≥8700 एन (क्यू235, 4मिमी स्टील प्लेट)
टोक़: ≥10.9 एनएम
नमक स्प्रे प्रतिरोध: ≥500 घंटे (गर्म स्नान जस्ती)
लागू प्लेट की मोटाई: 0.5-6 मिमी (ड्रिल बिंदु विनिर्देश के आधार पर)
छत: रंग-लेपित स्टील शीट को स्टील के शहतीरों पर लगाना (पवन उत्थान प्रतिरोध और वॉटरप्रूफिंग)
दीवार पर आवरण: रंग-लेपित स्टील शीट को दीवार की पट्टियों/शहती पर लगाना
ट्रिम/फ्लैशिंग: रिज कैप, ईव्स और दरवाजे/खिड़की के कोने के ट्रिम्स को ठीक करना
अन्य: फोटोवोल्टिक (पीवी) माउंटिंग सिस्टम, वायु नलिकाएं, और लाइट-गेज स्टील बिल्डिंग लिफाफे
1. पूर्व-ड्रिलिंग और टैपिंग चरणों को समाप्त करता है; तेज़ और श्रम-बचत स्थापना
2. कड़ी व्यस्तता; ढीलापन और अलगाव के प्रति प्रतिरोधी
3. विभिन्न सामग्रियों के साथ संगत; अत्यधिक बहुमुखी
4. कॉम्पैक्ट आकार; पतली दीवार वाले और हल्के घटकों को जोड़ने के लिए उपयुक्त
तुलना: मानक शार्प-पॉइंट सेल्फ-टैपिंग स्क्रू, मानक बोल्ट और ब्लाइंड रिवेट्स
1. एकीकृत ड्रिलिंग और बन्धन; अत्यधिक उच्च स्थापना दक्षता
एक अंतर्निर्मित ड्रिल पॉइंट कटिंग संरचना की विशेषता; पूर्व-ड्रिलिंग या टैपिंग की आवश्यकता समाप्त हो जाती है। ड्रिलिंग, थ्रेडिंग और फास्टनिंग को एक ही चरण में पूरा किया जाता है, जिससे प्रक्रिया चरण काफी कम हो जाते हैं - जो निर्माण स्थलों पर बड़े पैमाने पर लिफाफे की स्थापना के लिए आदर्श है।
2. हेक्स निकला हुआ किनारा सिर; फिसले बिना मजबूत क्लैंपिंग बल
एक बाहरी हेक्स ड्राइव को फ़्लैंज फेस के साथ संयोजित करता है, जिससे इलेक्ट्रिक रिंच के साथ उच्च-टोक़ अनुप्रयोग की अनुमति मिलती है। बड़ी असर वाली सतह थ्रेड स्ट्रिपिंग या हेड शीयरिंग के जोखिम को कम करती है, जिससे यह स्टील संरचनाओं में कंपन या हवा के दबाव वाली स्थितियों के लिए उपयुक्त हो जाती है।
3. एकीकृत समग्र वॉशर; उत्कृष्ट जलरोधक सीलिंग
धातु और ईपीडीएम घटकों के साथ कारखाने में पूर्व-संयोजन। रबर मिश्रित वॉशर: कसने के बाद पैनल की सतह पर अच्छी तरह फिट बैठता है; उम्र बढ़ने और तापमान चरम सीमा के प्रति प्रतिरोधी; स्रोत पर पानी के रिसाव को रोकता है; विशेष रूप से वॉटरप्रूफिंग बिल्डिंग लिफ़ाफ़ा सिस्टम के लिए डिज़ाइन किया गया।
4. कठोर सामग्री, धातु कनेक्शन के लिए उपयुक्त
उच्च सतह कठोरता के साथ कठोर; 0.5-6 मिमी रंग-लेपित स्टील शीट और गैल्वेनाइज्ड स्टील अनुभागों के माध्यम से विश्वसनीय रूप से ड्रिलिंग करने में सक्षम; संतुलित क्रूरता स्थापना के दौरान टूटने या धागे को अलग करने के प्रतिरोध को सुनिश्चित करती है, जो मानक स्व-टैपिंग स्क्रू की तुलना में बेहतर भार-वहन क्षमता प्रदान करती है।
5. संक्षारण और मौसम प्रतिरोध, बाहरी वातावरण के लिए उपयुक्त
रंगीन जस्ता चढ़ाना, हॉट-डिप गैल्वनाइजिंग, या डैक्रोमेट कोटिंग जैसे मानक सतह उपचार की विशेषताएं; नमक स्प्रे और जंग के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है; खुली हवा या तटीय औद्योगिक सुविधाओं में दीर्घकालिक उपयोग के लिए टिकाऊ; बाहरी इस्पात संरचना लिफाफा अनुप्रयोगों के लिए आदर्श।
6. मजबूत धागा जुड़ाव, हवा के उत्थान और ढीलापन के लिए प्रतिरोधी
विशिष्ट मोटे सेल्फ-टैपिंग धागे स्टील के शहतीरों के साथ कड़ा जुड़ाव सुनिश्चित करते हैं; उत्कृष्ट पुल-आउट और स्लिप प्रतिरोध प्रदान करता है; छतों पर तेज हवा के भार का सामना करता है और समय के साथ ढीला होने से बचाता है।
1. बनाम. मानक शार्प-पॉइंट सेल्फ-टैपिंग स्क्रू: उच्च इकाई लागत; लकड़ी या प्लास्टिक जैसे गैर-धातु सब्सट्रेट के लिए अनुपयुक्त।
2. बनाम. मानक बोल्ट: कम भार-वहन क्षमता; प्राथमिक संरचनात्मक भार वहन करने वाले जोड़ों के लिए उपयोग नहीं किया जा सकता; केवल लिफ़ाफ़ा सिस्टम और पतली शीट कनेक्शन के लिए उपयुक्त।
3. बनाम. ब्लाइंड रिवेट्स: बार-बार जुदा करने और रखरखाव की अनुमति देता है (एकल-उपयोग रिवेट्स के विपरीत); हालाँकि, बार-बार विरूपण के लिए भूकंपीय प्रतिरोध और सहनशीलता उच्च शक्ति वाले संरचनात्मक फास्टनरों की तुलना में कम है।
स्टील क्लैडिंग सिस्टम के लिए सेल्फ टैपिंग स्क्रू लागू परिदृश्य: फैक्ट्री की छत, दीवार क्लैडिंग (रंग-लेपित स्टील शीट), फ्लैशिंग और कॉर्नर ट्रिम, लाइट-गेज स्टील लिफाफा सिस्टम, आदि; स्थापना इस्पात संरचना लिफाफा निर्माण के लिए सामान्य विशिष्टताओं का पालन करती है।
1. सामग्री निरीक्षण
विशिष्टताओं, लंबाई और संक्षारण-रोधी कोटिंग का सत्यापन करें; यह सुनिश्चित करने के लिए कि वे बरकरार हैं और अलग होने या टूटने से मुक्त हैं, पूर्व-संयोजित मिश्रित वॉशरों का निरीक्षण करें; पैनलों की कुल मोटाई से मेल खाने के लिए ड्रिल-पॉइंट विनिर्देशों के बीच अंतर करें।
2. उपकरण तैयार करना
हेक्सागोनल सॉकेट ड्राइवर, वैरिएबल-स्पीड इलेक्ट्रिक रिंच / एक हैंडहेल्ड पावर ड्रिल तैयार करें, गति और टॉर्क सेटिंग्स को पहले से समायोजित करें; एक टेप माप, एक मार्कर और एक उपयोगिता चाकू भी तैयार करें।
3. आधार सतह की तैयारी
सुनिश्चित करें कि पैनलों और शहतीर की सतहें मलबे, ढीले जंग या उभार से मुक्त हों; सुनिश्चित करें कि पैनल ओवरलैप जोड़ चिकने हैं और पैनल की सतहें विकृत होने से मुक्त हैं।
4. लेआउट और पोजिशनिंग
क्षैतिज और ऊर्ध्वाधर संरेखण सुनिश्चित करते हुए, स्क्रू रिक्ति निर्धारित करने के लिए चित्र के अनुसार स्नैप लाइनें।
1. पैनलों को एक साथ संरेखित और फिट करें, यह सुनिश्चित करने के लिए कि ओवरलैप की चौड़ाई डिज़ाइन विनिर्देशों को पूरा करती है, उन्हें अस्थायी रूप से सुरक्षित करें।
2. ड्रिलिंग करते समय पैनल की सतह पर लंबवत दबाव डालें; ऊर्ध्वाधर संरेखण बनाए रखें-स्क्रू को किसी कोण पर झुकाना या चलाना सख्त वर्जित है।
3. स्थिर गति से ड्रिल और फास्टन करें, जिससे सेल्फ-ड्रिलिंग टिप पैनल और शहतीर में प्रवेश कर सके; ड्रिल टिप को तोड़ने या पैनल को विकृत होने से बचाने के लिए अचानक या अत्यधिक बल से बचें।
4. बन्धन मानक: निकला हुआ किनारा समग्र वॉशर को संपीड़ित करना चाहिए ताकि रबर गैसकेट समान रूप से संपीड़ित हो और थोड़ा बाहर की ओर फैल जाए; ज़्यादा न कसें, क्योंकि इससे रबर गैसकेट टूट सकता है या पैनल की सतह पर इंडेंट और रिसाव हो सकता है।
5. स्थापना अनुक्रम: पैनलों में संचित तनाव को कम करने के लिए स्पैन के केंद्र से दोनों सिरों की ओर और मध्य से बाहर की ओर आगे बढ़ें।
1. छत पैनलों के लिए, गलियारों के शिखरों पर पेंच लगाएं; कुंडों में पेंच चलाना निषिद्ध है (क्योंकि इससे पानी जमा होता है और रिसाव होता है); रिक्ति... रिज, ईव्स और गटर के आसपास फास्टनर घनत्व बढ़ाने पर विशेष जोर देते हुए, चित्रों का सख्ती से पालन करें।
2. ऊपर से नीचे तक ऊर्ध्वाधर दीवार पैनल स्थापित करें; वॉटरटाइट सील सुनिश्चित करने के लिए ओवरलैप जोड़ों पर पेंच घनत्व बढ़ाएं।
3. किनारे के मुड़ने या पानी के रिसाव को रोकने के लिए कोने के दोनों किनारों पर समान रूप से वितरित स्क्रू के साथ, ट्रिम, कॉर्नर फ्लैशिंग और क्लोजर पॉइंट पर डबल-फास्टनिंग लागू करें।
1. व्यापक दृश्य निरीक्षण: सुनिश्चित करें कि स्क्रू ऊर्ध्वाधर और समान दूरी पर हैं, और वॉशर बरकरार हैं और सही ढंग से स्थित हैं।
2. सुनिश्चित करें कि पैनल की सतहें महत्वपूर्ण डेंट या खरोंच से मुक्त हैं और ओवरलैप सील बरकरार हैं।
3. पेंच को ढीला होने या सील की विफलता को रोकने के लिए पूर्ण क्षेत्रों पर कदम रखने, चुभने या प्रहार करने से रोकें।
4. किसी भी क्षतिग्रस्त वॉशर या गलत संरेखित स्क्रू को तुरंत बदलें या दोबारा काम करें।
1. मूल मिश्रित वॉशर को न हटाएं या न बदलें; वाशर के बिना स्थापना सख्त वर्जित है।
2. स्क्रू को एक कोण पर न चलाएं या अत्यधिक टॉर्क के साथ न कसें, क्योंकि इससे लीक या स्क्रू टूट सकता है।
3. घिसे हुए ड्रिल पॉइंट या क्षतिग्रस्त धागे वाले स्क्रू का उपयोग न करें।
4. बारिश के दौरान या जब पैनल की सतह गीली हो तो बाहरी स्थापना से बचें।
1. आधार सामग्री: मानक 1022 स्टील मध्यम-कार्बन स्टील (शमन-कठोर); उच्च संक्षारण वातावरण के लिए 410/304 स्टेनलेस स्टील
2. ताप उपचार: थ्रू-हार्डनिंग (कठोर सतह, सख्त कोर)
3. सतह-विरोधी संक्षारण: रंगीन जस्ता चढ़ाना, गर्म-डुबकी गैल्वनाइजिंग, डैक्रोमेट, फॉस्फेटिंग
4. मैचिंग वॉशर: गैल्वनाइज्ड स्टील बैकिंग + ईपीडीएम रबर (मौसम प्रतिरोधी सील)
1. सतह की कठोरता: एचआरसी 35-45 (ड्रिलिंग क्षमता सुनिश्चित करता है, टिप टूटने से बचाता है)
2. तन्यता ताकत: ≥450 एमपीए
3. अंतिम टॉर्क: ≥10.9 N·m (मानक विनिर्देश)
4. पुल-आउट क्षमता (0.5-4 मिमी स्टील शीट + शहतीर के साथ मिलान): ≥8700 एन
1. सामान्य नाममात्र आकार: ST5.5, ST6.3 (इंजीनियरिंग परियोजनाओं के लिए मुख्यधारा)
2. धागे का प्रकार: मोटा स्व-टैपिंग धागा; तेज़ प्रोफ़ाइल, मजबूत पकड़
3. ड्रिल बिंदु प्रकार: मानक स्व-ड्रिलिंग बिंदु; 0.5-6 मिमी की शीट मोटाई के लिए उपयुक्त
1. ऑपरेटिंग तापमान: -40°C से 120°C; उच्च/निम्न-तापमान उम्र बढ़ने के प्रति प्रतिरोधी
2. प्रदर्शन: जलरोधक, आघात-अवशोषित, चादरों को कुचलने से होने वाली क्षति को रोकता है; सेवा जीवन ≥10 वर्ष
3. संरचना: कारखाने में एकल इकाई के रूप में पूर्व-संयोजन; गैर अलग किए जाने योग्य
1. रंगीन जस्ता: नमक स्प्रे प्रतिरोध ≥200 एच; इनडोर/शुष्क फ़ैक्टरी क्षेत्रों के लिए उपयुक्त
2. हॉट-डिप गैल्वनाइजिंग / डैक्रोमेट: नमक स्प्रे प्रतिरोध ≥500 एच; बाहरी, आर्द्र और तटीय वातावरण के लिए उपयुक्त
1. बांधने की आवश्यकताएं: वॉशर को समान रूप से संपीड़ित किया जाना चाहिए; रबर के टूटने या शीट की सतह पर इंडेंटेशन को रोकने के लिए अधिक कसने से बचें
2. ड्रिलिंग गहराई: रंगीन शीट में प्रवेश करने के बाद, स्टील शहतीर में प्रभावी एंबेडमेंट ≥25 मिमी होना चाहिए
3. अनुप्रयोग: पतली क्लैडिंग शीट (छत, दीवार पैनल, फ्लैशिंग/ट्रिम) को जोड़ना; प्राथमिक भार वहन करने वाले संरचनात्मक जोड़ों में उपयोग के लिए नहीं
