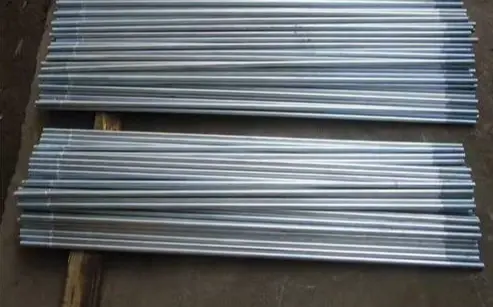

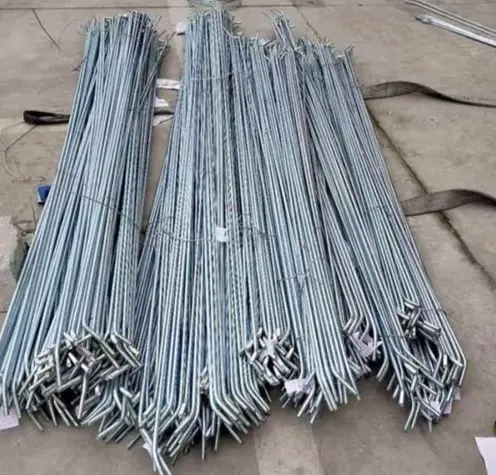

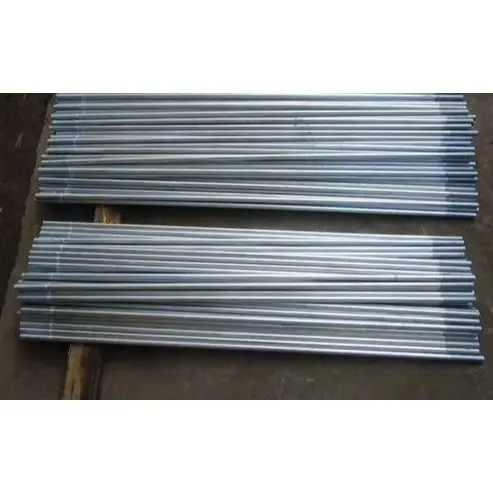

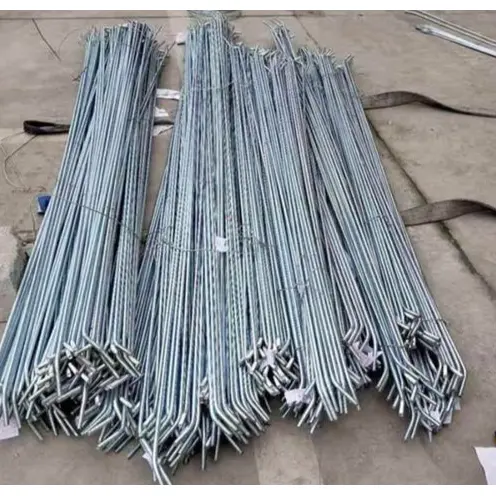

स्ट्रक्चरल ब्रेसिंग के लिए गैल्वेनाइज्ड स्टील टाई रॉड्स (हॉट-डिप गैल्वेनाइज्ड टाई बार्स या स्टील टेंशन रॉड्स के रूप में भी जाना जाता है) स्टील संरचनाओं में उपयोग किए जाने वाले गोल स्टील संरचनात्मक घटक हैं - जैसे कि औद्योगिक संयंत्र, छत, दीवारें और फोटोवोल्टिक माउंटिंग सिस्टम - तन्य बलों का सामना करने, क्षैतिज भार स्थानांतरित करने, पर्लिन और दीवार गर्ट्स को स्थिर करने और पार्श्व अस्थिरता को रोकने के लिए।
सामग्री: मानक Q235B; उच्च-लोड अनुप्रयोगों के लिए Q355B। गोल स्टील में ठंडी ड्राइंग, शमन और तड़का लगाया जाता है और दोनों सिरों पर थ्रेडिंग की जाती है।
जंग रोधी: हॉट-डिप गैल्वेनाइज्ड (एचडीजी); जिंक कोटिंग की मोटाई ≥70–100μm; बाहरी या अत्यधिक संक्षारक तटीय वातावरण के लिए उपयुक्त।
कार्य: प्रकारों में सीधी टाई रॉड्स (क्षैतिज टाई बार्स), विकर्ण टाई रॉड्स (घुटने के ब्रेसिज़/विंड ब्रेसिंग), और टर्नबकल-समायोजित टाई रॉड्स (समायोज्य तनाव) शामिल हैं।
1) टाई रॉड बॉडी (1 टुकड़ा)
व्यास: φ8/10/12/14/16 मिमी (φ12 सबसे आम है)।
धागे: M8/M10/M12/M14/M16 दोनों सिरों पर (व्यास से मेल खाते हुए); धागे की लंबाई प्रति छोर 2d-3d है।
लंबाई: अवधि के आधार पर अनुकूलित; सहनशीलता ±5मिमी; पूरी तरह से थ्रेडेड या डबल-एंड थ्रेडेड संस्करणों में उपलब्ध है।
सतह: गर्म-डुबकी गैल्वेनाइज्ड; नमक स्प्रे प्रतिरोध ≥500h।
2) बन्धन सहायक उपकरण (प्रत्येक छोर के लिए 1 सेट)
हेक्स नट: ग्रेड 4.8 / ग्रेड 8; गर्म स्नान जस्ती। ·फ्लैट वॉशर: Q235 / गैल्वेनाइज्ड; दबाव वितरित करें और खरोंचने से रोकें।
·स्प्रिंग वॉशर/लॉकिंग नट: कंपन के कारण ढीलेपन को रोकें (छत/हवा-लोड क्षेत्रों के लिए अनिवार्य)।
3) समायोजन/कनेक्शन सहायक उपकरण (आवश्यकताओं के आधार पर वैकल्पिक)
·टर्नबकल (टाई-रॉड समायोजक): फोर्क-एंड या बंद-बॉडी प्रकार; 45# स्टील से बना, हॉट-डिप गैल्वेनाइज्ड; समायोजन सीमा: ±50-150 मिमी।
·लग प्लेटें/कनेक्शन प्लेटें: Q235B/Q355B; मोटाई ≥10 मिमी; गर्म स्नान जस्ती; शहतीर/बीम/कॉलम से कनेक्शन के लिए।
·धागा रक्षक: परिवहन/स्थापना के दौरान धागे की क्षति या क्षरण को रोकें।
·स्ट्रट ट्यूब (संपीड़न छड़ के लिए): आंतरिक टाई-रॉड के साथ φ42/48 स्टील पाइप; संपीड़न के तहत स्थिरता सुनिश्चित करता है।
·सामग्री: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).
·तन्य शक्ति: ≥400MPa (Q235) / ≥470MPa (Q355).
·गैल्वनाइज्ड कोटिंग: ≥85μm (आउटडोर), ≥100μm (तटीय)।
·सामान्य विशिष्टताएँ: φ12 (एम12), लंबाई 1-6 मीटर।
·फ़ैक्टरी की छत: सीधी टाई-रॉड्स (शहती के बीच) + विकर्ण टाई-रॉड्स (हवा प्रतिरोध) + टर्नबकल (तनाव समायोजन)।
·दीवार पर आवरण: दीवार की पट्टियों के लिए विकर्ण टाई-रॉड; दीवार के उभार या पार्श्व विस्थापन को रोकें।
·पीवी माउंटिंग सिस्टम: अनुदैर्ध्य/अनुप्रस्थ टाई-रॉड्स; हवा और बर्फ भार के विरुद्ध स्थिरता बढ़ाएँ। मुख्य लाभ
1. जंग और संक्षारण प्रतिरोध: गैल्वेनाइज्ड कोटिंग उन्हें बाहरी और आर्द्र परिचालन स्थितियों के लिए उपयुक्त बनाती है।
2. उच्च तन्यता ताकत: शहतीर के बोलबाला को प्रभावी ढंग से रोकता है और समग्र संरचनात्मक कठोरता को बढ़ाता है।
3. समायोज्य लंबाई: उच्च स्थापना अनुकूलनशीलता सुनिश्चित करते हुए, लंबाई को साइट पर ठीक किया जा सकता है।
4. दक्षता: हल्का और लागत प्रभावी, सुविधाजनक बैच स्थापना की सुविधा।
1. बेहतर संक्षारण और मौसम प्रतिरोध
व्यापक हॉट-डिप गैल्वनाइजिंग से गुजरता है; मोटी, धातुकर्म से बंधी कोटिंग नमी और नमक के स्प्रे को रोकती है, जिससे बाहरी, आर्द्र या तटीय वातावरण में लंबे समय तक उपयोग की अनुमति मिलती है। इसके विपरीत, मानक काले स्टील के हिस्से आसानी से जंग खा जाते हैं, और पेंट कोटिंग्स छिल जाती हैं या परतदार हो जाती हैं, जिससे बार-बार जंग हटाने और दोबारा पेंट करने की आवश्यकता होती है - जिसके परिणामस्वरूप उच्च रखरखाव लागत आती है।
2. लंबी सेवा जीवन
सामान्य परिस्थितियों में सेवा जीवन 20 वर्ष से अधिक है - चित्रित भागों (3-5 वर्ष) से कहीं अधिक - जो उन्हें कारखाने की इमारतों और फोटोवोल्टिक माउंटिंग सिस्टम जैसे स्थायी बाहरी इस्पात संरचनाओं के लिए आदर्श बनाता है।
3. उत्कृष्ट सतह अखंडता
जिंक कोटिंग पहनने-प्रतिरोधी और प्रभाव-प्रतिरोधी है, जो परिवहन और स्थापना के दौरान क्षति को कम करती है। धागे जंग और जकड़न के प्रति प्रतिरोधी हैं, जो भविष्य में रखरखाव के दौरान आसानी से अलग होने को सुनिश्चित करते हैं।
4. एक समान उपस्थिति और आसान निरीक्षण
इसमें लगातार सिल्वर-ग्रे फिनिश है, जो साइट पर विशिष्टताओं और गुणवत्ता की आसान दृश्य पहचान की अनुमति देता है।
1. उत्कृष्ट लागत-प्रदर्शन अनुपात
खरीद लागत स्टेनलेस स्टील टाई रॉड्स की तुलना में काफी कम है; मानक संक्षारक परिस्थितियों में, समग्र प्रदर्शन तुलनीय है, जिससे परियोजना लागत में पर्याप्त कमी आती है।
2. स्थिर यांत्रिक गुण
मुख्य रूप से Q235B/Q355B स्टील से निर्मित; मजबूती और कठोरता इस्पात संरचनाओं के लिए तन्य भार आवश्यकताओं को पूरा करती है, विश्वसनीय भार वहन क्षमता और विरूपण के प्रतिरोध को सुनिश्चित करती है।
3. उच्च प्रसंस्करण अनुकूलनशीलता
अनुकूलन योग्य लंबाई और थ्रेडिंग; टर्नबकल और स्पेसर ट्यूब जैसे सहायक उपकरणों के साथ संगत, ऑन-साइट इंस्टॉलेशन, संरेखण और तनाव के लिए लचीलापन प्रदान करता है।
1. फोकस्ड लोड-बेयरिंग और सरल संरचना: मुख्य रूप से तन्य भार को संभालता है; हल्का और स्थान-कुशल; शहतीर और दीवार की पट्टियों के पार्श्व विस्थापन को प्रभावी ढंग से रोकता है, समग्र संरचनात्मक स्थिरता को बढ़ाता है; इस्पात संरचनाओं में एक सरल, कुशल तनाव सदस्य के रूप में कार्य करता है।
2. व्यापक सहायक प्रणाली: गैल्वेनाइज्ड नट, वॉशर, टर्नबकल और गस्सेट प्लेट्स जैसे सहायक उपकरण के पूरे सेट के साथ संगत - गैल्वेनिक जंग को रोकने और समान सुरक्षा सुनिश्चित करने के लिए मिलान-विरोधी जंग उपचार की सुविधा प्रदान करता है।
3. सुविधाजनक स्थापना: डबल-एंडेड थ्रेडेड डिज़ाइन नट्स का उपयोग करके तनाव और संरेखण को ठीक करने की अनुमति देता है, जिसके परिणामस्वरूप निर्माण और समायोजन के दौरान उच्च दक्षता होती है।
1. कठोर वातावरण में प्रदर्शन: अत्यधिक संक्षारक या अत्यधिक अम्लीय/क्षारीय वातावरण में संक्षारण प्रतिरोध स्टेनलेस स्टील से कम होता है।
2. लागत: इकाई मूल्य मानक ब्लैक आयरन टाई रॉड्स से अधिक है, जिसके परिणामस्वरूप प्रारंभिक निवेश थोड़ा अधिक होता है।
· शुष्क इनडोर वातावरण, अस्थायी संरचनाएं, या सख्त लागत नियंत्रण → काली स्टील या पेंट की हुई टाई रॉड चुनें।
· बाहरी/उजागर स्थान, तटीय क्षेत्र, मानक संक्षारण की स्थिति, या दीर्घकालिक, रखरखाव-मुक्त प्रदर्शन की आवश्यकता → गैल्वेनाइज्ड स्टील टाई रॉड्स को प्राथमिकता दें।
· गंभीर संक्षारण या उच्च सफाई आवश्यकताओं वाले रासायनिक वातावरण → स्टेनलेस स्टील टाई रॉड चुनें।
स्ट्रक्चरल ब्रेसिंग के लिए गैल्वनाइज्ड स्टील टाई रॉड्स इन पर लागू होती हैं: फैक्ट्री शहतीर टाई रॉड्स, वॉल टाई रॉड्स, पीवी माउंटिंग टाई रॉड्स और टर्नबकल-एडजस्टेड टाई रॉड्स। आधार सामग्री आमतौर पर Q235B/Q355B हॉट-डिप गैल्वनाइज्ड गोल स्टील है; स्थापना इस्पात संरचना मानकों का अनुपालन करती है।
1. सामग्री निरीक्षण: टाई रॉड व्यास, लंबाई और थ्रेड विनिर्देशों को सत्यापित करें; मजबूत गैल्वेनाइज्ड कोटिंग की जांच करें और सुनिश्चित करें कि धागे डेंट, जंग या कटे हुए हिस्सों से मुक्त हैं; सुनिश्चित करें कि सहायक उपकरण (गैल्वेनाइज्ड नट, फ्लैट वॉशर, स्प्रिंग वॉशर, टर्नबकल, गसेट प्लेट) अच्छी स्थिति में हैं। विभिन्न विशिष्टताओं या विनिर्माण प्रक्रियाओं के सहायक उपकरणों के मिश्रण पर सख्ती से रोक लगाएं।
2. उपकरण तैयार करना: रिंच, सॉकेट, टेप उपाय, प्लंब बॉब्स, और हाथ हथौड़े; टाई रॉड समायोजन के लिए, क्राउबार और टेंशनिंग रिंच तैयार करें; सुनिश्चित करें कि ऊंचाई पर काम के लिए पूर्ण सुरक्षा गियर उपलब्ध हैं। 3. आधार सत्यापन: सुनिश्चित करें कि बीम, कॉलम, शहतीर और दीवार के ग्रिट्स के लिए कनेक्शन प्लेटें और पूर्व-ड्रिल किए गए छेद/व्यास चित्र के अनुरूप हों; सुनिश्चित करें कि घटक सही ढंग से स्थित हैं और अस्थायी रूप से सुरक्षित रूप से तय किए गए हैं।
4. तकनीकी ब्रीफिंग: टाई रॉड्स के लिए लेआउट, ढलान और तनाव संबंधी आवश्यकताओं को स्पष्ट रूप से परिभाषित करें, सीधे टाई रॉड्स, विकर्ण टाई रॉड्स और टर्नबकल टाई रॉड्स के लिए इंस्टॉलेशन विनिर्देशों के बीच अंतर करें।
(ए) मानक डबल-एंडेड थ्रेडेड टाई रॉड्स (सीधी/विकर्ण टाई रॉड्स)
1. सम्मिलन: टाई रॉड के दोनों सिरों को घटकों में पूर्व-ड्रिल किए गए छेद के माध्यम से क्रमिक रूप से थ्रेड करें, यह सुनिश्चित करते हुए कि रॉड बिना किसी मोड़ या मोड़ के सीधी रहे।
2. सहायक प्लेसमेंट: फ्लैट वॉशर → स्प्रिंग वॉशर → नट के क्रम में घटकों को स्थापित करें; एंटी-लूज़िंग प्रभाव सुनिश्चित करने के लिए स्प्रिंग वॉशर में विभाजन को क्रमबद्ध करें।
3. प्रारंभिक कसना: बुनियादी तनाव लागू करने और घटकों में ढीलेपन को खत्म करने के लिए दोनों सिरों पर नट्स को सममित रूप से कस लें।
4. अंतिम कसना: समान तनाव और समग्र सीधापन सुनिश्चित करने के लिए दोनों सिरों पर एक साथ बल लगाते हुए चरणों में कसना; एक समय में एक तरफ को पूरी तरह से कसें नहीं, क्योंकि इससे घटक गलत संरेखण और स्थानीयकृत तनाव एकाग्रता का कारण बनता है।
5. संरेखण: प्लंब बॉब या संरेखण स्ट्रिंग का उपयोग करके सीधापन और झुकाव की जांच करें; आवश्यकतानुसार अखरोट की स्थिति को ठीक करें।
(बी) टर्नबकल टाई रॉड्स (समायोज्य प्रकार)
1. टाई रॉड के दोनों सिरों को संरचनात्मक नोड्स से कनेक्ट करें और नट्स को ढीले ढंग से स्थापित करें।
2. तनाव को समायोजित करने के लिए टर्नबकल बॉडी को घुमाएं, संरचनात्मक ज्यामिति और लंबवतता को डिजाइन विनिर्देशों के अनुरूप सुनिश्चित करने के लिए समग्र जकड़न को नियंत्रित करें।
3. एक बार समायोजित होने के बाद, सेवा के दौरान घूमने या ढीले होने से रोकने के लिए टर्नबकल के दोनों किनारों पर एंटी-लूज़िंग नट्स को लॉक करें।
4. समानांतर टाई रॉड समूहों के लिए, लगातार तनाव और संतुलित भार वितरण सुनिश्चित करें।
(सी) स्पेसर ट्यूबों के साथ स्थापना
टाई रॉड को स्टील स्पेसर ट्यूब के अंदरूनी हिस्से में पिरोएं; दोनों सिरों से उभरे हुए थ्रेडेड सेक्शन पर वॉशर और नट स्थापित करें। सुनिश्चित करें कि स्पेसर ट्यूब बिना झुके या अंतराल छोड़े घटकों के खिलाफ (लंबवत या क्षैतिज रूप से) फिट बैठता है।
1. छत की शहतीर टाई छड़ें: क्षैतिज टाई छड़ें समतल रहनी चाहिए, और विकर्ण टाई छड़ें डिज़ाइन कोणों पर स्थापित की जानी चाहिए; ढीलेपन को खत्म करने और पर्लिन की समग्र स्थिरता को बढ़ाने के लिए सभी टाई रॉड्स को तनावग्रस्त और तना हुआ होना चाहिए।
2. दीवार टाई छड़ें: दीवार के घटकों की ऊर्ध्वाधरता को नियंत्रित करते हुए ऊपर से नीचे तक क्रमिक रूप से स्थापित करें; सुनिश्चित करें कि टाई रॉड्स दरवाजे, खिड़कियों या क्लैडिंग पैनलों में हस्तक्षेप न करें।
3. कोने और अंत कनेक्शन: सुनिश्चित करें कि सभी फिटिंग पूरी हो गई हैं, दोहरे ढीला-रोधी उपायों को लागू करें, और उच्च हवा भार के अधीन क्षेत्रों में अतिरिक्त सुदृढीकरण लागू करें।
1. दृश्य निरीक्षण: टाई की छड़ें बिना झुके सीधी होनी चाहिए, और गैल्वेनाइज्ड कोटिंग व्यापक क्षति से मुक्त होनी चाहिए; फिटिंग पूरी होनी चाहिए, नट पूरी तरह से कड़े होने चाहिए और स्प्रिंग वॉशर पूरी तरह से संपीड़ित होने चाहिए।
2. कार्यात्मक निरीक्षण: असेंबली को ढीलापन या डगमगाहट से मुक्त होना चाहिए; संरचनात्मक आयाम और झुकाव कोण चित्र के अनुरूप होने चाहिए।
3. तैयार कार्य की सुरक्षा: टाई रॉड्स या गैल्वनाइज्ड कोटिंग पर कदम रखना, प्रभावित करना या वेल्डिंग जलाना निषिद्ध है; थ्रेडेड क्षेत्रों पर मोर्टार या तेल संदूषण को रोकें।
4. संक्षारण सुरक्षा बहाल करने के लिए जस्ता युक्त पेंट लगाकर गैल्वेनाइज्ड कोटिंग में स्थानीयकृत खरोंचों की तुरंत मरम्मत करें।
1. फ्लैट वॉशर या स्प्रिंग वॉशर को छोड़ना, फिटिंग के अधूरे सेट स्थापित करना, या गैर-गैल्वनाइज्ड फिटिंग में मिश्रण करना सख्त वर्जित है।
2. गैल्वनाइज्ड कोटिंग की भौतिक क्षति या विफलता से बचने के लिए टाई रॉड्स को सीधा करने के लिए जबरदस्ती करना, मोड़ना या फ्लेम हीटिंग का उपयोग करना निषिद्ध है।
3. क्षतिग्रस्त धागों, गंभीर रूप से छीलने वाली गैल्वेनाइज्ड कोटिंग्स, या विरूपण/झुकने वाली टाई रॉड्स का उपयोग न करें।
4. थ्रेड स्ट्रिपिंग या घटक विरूपण को रोकने के लिए नट्स को अधिक कसने की सख्त मनाही है।
5. बरसात के मौसम में बाहरी निर्माण के दौरान धागों पर लंबे समय तक पानी जमा रहने के कारण होने वाली जंग को रोकने के लिए सुरक्षात्मक उपाय लागू करें।
मानक: जीबी/टी 700, जीबी/टी 13912, जीबी 50017
1. सामान्य सामग्री
· मानक: Q235B; हेवी-ड्यूटी/लंबा-अवधि: Q355B
2. यांत्रिक संकेतक
|
सामग्री ग्रेड |
उपज शक्ति ReL |
तन्यता ताकत आरएम |
फ्रैक्चर के बाद लम्बाई |
|
Q235B |
≥235 एमपीए |
375 ~ 500 एमपीए |
≥26% |
|
Q355B |
≥355 एमपीए |
470 ~ 630 एमपीए |
≥21% |
3. रॉड विशिष्टताएँ: सामान्य व्यास: φ8, φ10, φ12, φ14, φ16 मिमी; लंबाई: चित्र के अनुसार अनुकूलित (मानक 1-6 मीटर); लंबाई सहनशीलता: ±5 मिमी
1. थ्रेड विशिष्टताएँ: गोल स्टील व्यास से मेल खाता है (M8, M10, M12, M14, M16)
2. धागा प्रकार: डबल-एंड बाहरी धागा; प्रत्येक सिरे पर धागे की लंबाई नाममात्र व्यास से 2-3 गुना है
3. थ्रेड प्रिसिजन: 6 ग्राम; चिकनी फिट, विरोधी जब्ती
1. कोटिंग की मोटाई
· मानक बाहरी उपयोग: ≥70 μm
· तटीय/अत्यधिक संक्षारक वातावरण: ≥85 μm
2. आसंजन: धातुकर्म बंधन; प्रभाव पर कोई छिलना या झड़ना नहीं
3. संक्षारण प्रतिरोध: नमक स्प्रे परीक्षण ≥500 घंटे; सामान्य बाहरी परिस्थितियों में सेवा जीवन >20 वर्ष
1. नट ग्रेड: कक्षा 4.8 / कक्षा 8; गर्म-डुबकी गैल्वेनाइज्ड (समान सामग्री); धागों के साथ सटीक फिट
2. फ्लैट वॉशर: Q235 सामग्री, हॉट-डिप गैल्वेनाइज्ड; संपर्क दबाव वितरित करता है; घटक पेंट/कोटिंग की सुरक्षा करता है
3. स्प्रिंग वॉशर: उच्च लोच; ढीलेपन को रोकने के लिए मुख्य रूप से उच्च-कंपन या उच्च-हवा वाले क्षेत्रों में उपयोग किया जाता है
4. टर्नबकल (एडजस्टेबल): सामग्री: फोर्ज्ड 45# स्टील, पूरी तरह से हॉट-डिप गैल्वेनाइज्ड; मानक समायोजन सीमा: ±50-150 मिमी मिमी
1. लोडिंग मोड: केवल तन्य भार के लिए डिज़ाइन किया गया; संपीड़न, झुकने या पार्श्व भार के संपर्क में आना सख्त वर्जित है।
2. स्थापना आवश्यकताएँ: टाई रॉड सीधी रहनी चाहिए, मुड़ने या मुड़ने से मुक्त होनी चाहिए; दोनों सिरों पर नट को सममित रूप से कड़ा किया जाना चाहिए।
3. पर्यावरण उपयुक्तता: ऑपरेटिंग तापमान रेंज -20°C से 80°C; मजबूत एसिड या मजबूत क्षार के साथ लंबे समय तक संपर्क से बचें।
1. सतह खत्म: एक समान रंग के साथ मैट सिल्वर-ग्रे; घिसाव और प्रभाव के प्रति प्रतिरोधी।
2. पुन: प्रयोज्यता: गैल्वेनाइज्ड थ्रेड कोटिंग अंतर्निहित स्नेहन प्रदान करती है, जो असेंबली को रखरखाव के लिए अलग करने के दौरान थ्रेड को पकड़ने या अलग करने से रोकती है।
