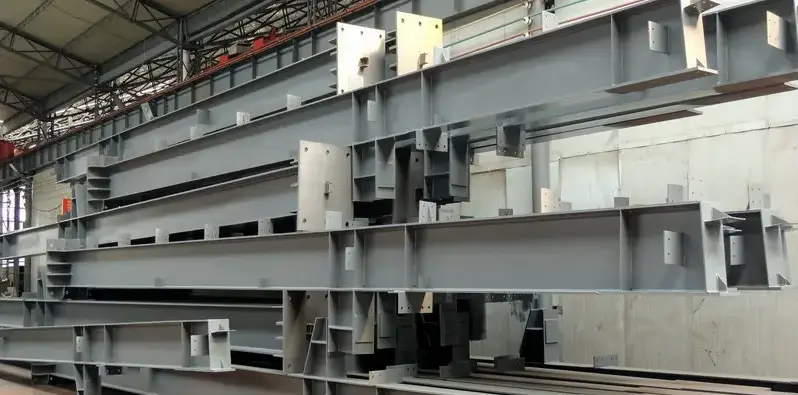

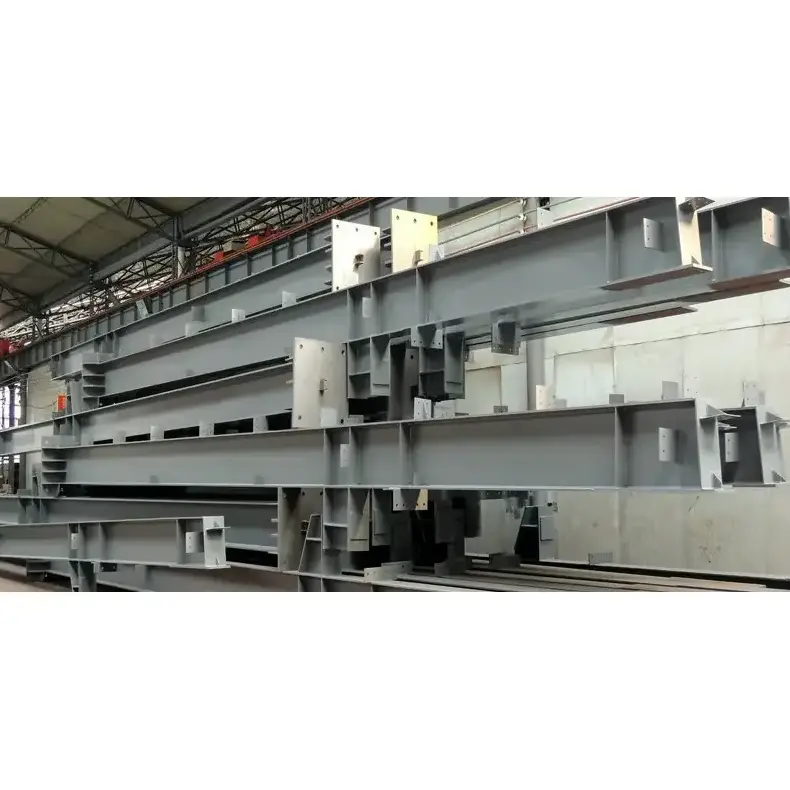

हेवी ड्यूटी एच बीम स्टील कॉलम

हेवी ड्यूटी एच बीम स्टील कॉलम HAISHENG के मुख्य ऊर्ध्वाधर लोड-असर संरचनात्मक तत्व के रूप में कार्य करता है। उच्च-गुणवत्ता, मानक-अनुपालक Q355B/Q235B संरचनात्मक स्टील से निर्मित, ये कॉलम दो एच-बीम क्रॉस-सेक्शन प्रकारों में उपलब्ध हैं: हॉट-रोल्ड और वेल्डेड। प्रत्येक उत्पाद एक बहु-स्तरीय सटीक विनिर्माण प्रक्रिया से गुजरता है और इसे मानकीकृत कनेक्शन घटकों और पेशेवर जंग-रोधी उपचारों के साथ जोड़ा जाता है, जो इसे विभिन्न प्रकार की इस्पात संरचना परियोजनाओं की ऊर्ध्वाधर लोड-वहन आवश्यकताओं को पूरा करने के लिए उपयुक्त बनाता है।

हमारा कारखाना पर्याप्त स्टॉक भंडार रखता है और गैर-मानक या विशिष्ट आकार के घटकों के अनुकूलन का समर्थन करता है। सामान्य स्टील कॉलम की तुलना में, हमारे उत्पाद बेहतर भार वहन क्षमता, मजबूत भूकंपीय प्रतिरोध, छोटे निर्माण चक्र और पुनर्चक्रण सहित विशिष्ट लाभ प्रदान करते हैं। नतीजतन, वे औद्योगिक भवनों, सार्वजनिक बुनियादी ढांचे और वाणिज्यिक और आवासीय निर्माण परियोजनाओं में लोड-असर वाले स्टील कॉलम के लिए पसंदीदा विकल्प हैं।

बुनियादी परिभाषाएँ

- सामग्री और प्रक्रिया: Q355B/Q235B कम-मिश्र धातु, उच्च शक्ति वाले संरचनात्मक स्टील का उपयोग करके निर्मित, बेस प्रोफाइल के रूप में हॉट-रोल्ड या वेल्डेड एच-बीम का उपयोग किया जाता है। स्तंभों को मानकीकृत विनिर्माण चरणों की एक व्यापक श्रृंखला के माध्यम से संसाधित किया जाता है: सीएनसी कटिंग, घटक असेंबली, स्वचालित जलमग्न आर्क वेल्डिंग, निकला हुआ किनारा सीधा करना, जंग हटाने के लिए शॉट ब्लास्टिंग, और विरोधी जंग कोटिंग अनुप्रयोग।

- मुख्य कार्य: किसी इमारत की मुख्य संरचना के भीतर प्राथमिक ऊर्ध्वाधर भार वहन करने वाले तत्व के रूप में कार्य करते हुए, स्तंभ छत और ऊपरी मंजिलों से भार प्राप्त करता है और उसका समर्थन करता है, इन बलों को स्थिरता से नीचे की ओर नींव तक पहुंचाता है, जिससे इमारत के संपूर्ण संरचनात्मक ढांचे का समर्थन होता है।

- मानक घटक: हेवी ड्यूटी एच बीम स्टील कॉलम असेंबली में मुख्य एच-बीम कॉलम बॉडी, मोटी बेस प्लेट, मजबूत स्टिफ़नर और कनेक्शन प्लेट शामिल हैं। हम परियोजना-विशिष्ट उच्च-शक्ति वाले बोल्ट और अन्य कनेक्शन फास्टनरों को एक पूर्ण पैकेज के रूप में भी आपूर्ति कर सकते हैं, जिससे डिलीवरी पर तत्काल उत्थापन और संयोजन की अनुमति मिलती है।

मुख्य अनुप्रयोग परिदृश्य

- औद्योगिक बुनियादी ढांचा: छोटे, मध्यम और बड़े पैमाने पर इस्पात-संरचना कारखाने, गोदाम, उत्पादन कार्यशालाएं और औद्योगिक इस्पात प्लेटफार्म।

- सार्वजनिक भवन: बड़े-बड़े खेल स्टेडियम, प्रदर्शनी हॉल और नगरपालिका सहायता सुविधाएं।

- वाणिज्यिक और आवासीय परियोजनाएं: ऊंची और सुपर ऊंची इमारतें, पूर्वनिर्मित लाइट-गेज स्टील विला और वाणिज्यिक परिसर।

- विशिष्ट क्षेत्र: सहायक पुल घाट, ऊर्जा और पेट्रोकेमिकल सहायता सुविधाएं, रसद और भंडारण आधार, और अन्य इस्पात-संरचना परियोजनाएं।

मुख्य विक्रय बिंदु

1. उच्च भार वहन क्षमता:

हमारे हेवी ड्यूटी एच बीम स्टील कॉलम के क्रॉस-सेक्शनल मैकेनिकल लेआउट को पेशेवर रूप से अनुकूलित किया गया है; उनकी ऊर्ध्वाधर संपीड़न शक्ति और पार्श्व झुकने का प्रतिरोध मानक स्टील स्तंभों से कहीं अधिक है। अल्ट्रा-बड़े स्पैन और भारी फर्श भार का समर्थन करने में सक्षम, वे बहुमंजिला इमारतों और हेवी-ड्यूटी औद्योगिक संयंत्रों के लिए स्थिर समर्थन प्रदान करते हैं। यह मौलिक रूप से इंजीनियरिंग खतरों को समाप्त करता है - जैसे कि स्तंभ विरूपण या अपर्याप्त भार-वहन क्षमता - और उन्हें उच्च-भार वाले निर्माण वातावरण के लिए आदर्श रूप से अनुकूल बनाता है।

2. संरचनात्मक स्थिरता:

स्तंभों में घुमाव और विरूपण के प्रति उत्कृष्ट प्रतिरोध के साथ एक कठोर, अभिन्न, एक-टुकड़ा ढली हुई संरचना होती है। इनका निर्माण इस्पात संरचना भूकंपीय डिजाइन के लिए राष्ट्रीय मानकों के सख्त अनुपालन में किया जाता है। तेज़ हवाओं और भूकंप जैसी बाहरी ताकतों का सामना करने में सक्षम, वे इमारत की समग्र स्थिरता को प्रभावी ढंग से बढ़ाते हैं। इसके अलावा, ≤150 के कॉलम पतलापन अनुपात को बनाए रखते हुए, हम कॉलम अस्थिरता के मुद्दों को रोकते हैं, इमारत के लिए व्यापक दीर्घकालिक सुरक्षा सुनिश्चित करते हैं और रखरखाव और संचालन से जुड़े भविष्य के जोखिमों को कम करते हैं।

3. पूर्वनिर्मित घटक:

सभी संरचनात्मक घटक हमारी समर्पित उत्पादन सुविधा में मानकीकृत प्रीफैब्रिकेशन से गुजरते हैं, जिससे यह सुनिश्चित होता है कि आयामी सहनशीलता, वेल्डिंग गुणवत्ता और अंत-चेहरे की लंबवतता सभी कठोर मानकों को पूरा करते हैं। साइट पर, किसी द्वितीयक कटिंग या वेल्डिंग की आवश्यकता नहीं है; स्थापना केवल उत्थापन और बोल्ट कनेक्शन के माध्यम से पूरी की जाती है। यह ऑन-साइट निर्माण प्रक्रियाओं को महत्वपूर्ण रूप से सुव्यवस्थित करता है, सीधे निर्माण चक्र को 30% से अधिक कम करता है, और ठेकेदारों को श्रम और शेड्यूल-संबंधी लागत दोनों को बचाने में मदद करता है।

4. राष्ट्रीय मानक आधार सामग्री:

हम विशेष रूप से प्रमुख, प्रतिष्ठित निर्माताओं से राष्ट्रीय-मानक Q235B/Q355B स्टील प्रोफाइल खरीदते हैं। इन सामग्रियों में एक समान संरचना, उच्च कठोरता और कम अशुद्धता स्तर होते हैं, जिससे आधार सामग्री स्तर पर दरार या भंगुर फ्रैक्चर का खतरा समाप्त हो जाता है। कॉलम दोहरे संक्षारण-रोधी उपचार का समर्थन करते हैं - सुरक्षात्मक कोटिंग्स के साथ हॉट-डिप गैल्वनाइजिंग का संयोजन - जो उन्हें अत्यधिक तापमान वाले जटिल बाहरी वातावरण के लिए उपयुक्त बनाता है। सामान्य परिचालन स्थितियों के तहत, तैयार स्टील कॉलम 20 वर्षों से अधिक की सेवा जीवन का दावा करते हैं।

5. सुव्यवस्थित क्रॉस-सेक्शन

कंक्रीट कॉलम या अनियमित आकार के स्टील कॉलम की तुलना में, एचडब्ल्यू/एचएम/एचएन श्रृंखला एच-बीम स्टील कॉलम कम क्रॉस-सेक्शनल जगह घेरते हैं, जिसके परिणामस्वरूप अधिक खुला और अबाधित आंतरिक दृश्य होता है। यह बड़े पैमाने पर उत्पादन उपकरणों के लेआउट, गोदाम शेल्फिंग की व्यवस्था और एक सुविधा के भीतर समग्र साइट योजना की सुविधा प्रदान करता है, जिससे इमारत के अंदर उपयोग करने योग्य फर्श क्षेत्र अधिकतम हो जाता है। यह डिज़ाइन छोटे से मध्यम आकार के कारखानों और उच्च घनत्व वाले गोदाम परियोजनाओं के लिए विशेष रूप से उपयुक्त है।

6. लचीला अनुकूलन

हम तत्काल सीधे शिपमेंट के लिए 3 से 12 मीटर तक की मानक लंबाई के साथ सभी विशिष्टताओं और मॉडलों की व्यापक कवरेज प्रदान करते हैं। इसके अतिरिक्त, ग्राहक निर्माण चित्रों के आधार पर, हम औद्योगिक, नगरपालिका, वाणिज्यिक और अंतर्राष्ट्रीय इस्पात संरचना निर्माण परियोजनाओं की विविध आवश्यकताओं को पूरी तरह से समायोजित करने के लिए अनुकूलित सेवाएं प्रदान करते हैं - जिसमें गैर-मानक ऊंचाई, पूर्व-ड्रिल किए गए इंस्टॉलेशन छेद, स्टिफ़नर प्लेटों की कस्टम प्लेसमेंट और बेवलिंग शामिल हैं।

7. हरित और ऊर्जा-कुशल

उच्च गुणवत्ता, पर्यावरण-अनुकूल स्टील का उपयोग करके निर्मित, हमारे विनिर्माण और प्रसंस्करण संचालन शून्य प्रदूषक उत्सर्जन उत्पन्न करते हैं। भवन विध्वंस या परियोजना नवीकरण पर, इन हेवी ड्यूटी एच-बीम स्टील कॉलम को सीधे पुनर्नवीनीकरण किया जा सकता है - पिघलाया जा सकता है और पुन: उपयोग किया जा सकता है - पुनर्चक्रण दर 95% से अधिक के साथ। यह न केवल वैश्विक हरित भवन मानकों का अनुपालन करता है, बल्कि आर्थिक दक्षता के साथ पर्यावरणीय जिम्मेदारी को प्रभावी ढंग से संतुलित करते हुए, समग्र परियोजना खरीद लागत को कम करने में भी मदद करता है।

मानकीकृत प्रसंस्करण तकनीकें

1. परिशुद्धता से काटना और आकार देना

हमारे हेवी ड्यूटी एच बीम स्टील कॉलम को समर्पित सीएनसी कटिंग मशीनों का उपयोग करके सटीक लंबाई में काटा जाता है। हम ±2 मिमी के भीतर आयामी सहिष्णुता को सख्ती से नियंत्रित करते हैं और ≤1.5 मिमी की अंत-चेहरा लंबवतता सुनिश्चित करते हैं। यह गारंटी देता है कि कॉलम के दोनों सिरे बिल्कुल सपाट हैं, जिसके परिणामस्वरूप कनेक्शन जोड़ों में न्यूनतम अंतराल होता है और इंस्टॉलेशन मिसलिग्न्मेंट या खराब फिट-अप जैसी समस्याओं को रोका जा सकता है।

2. उच्च-मानक कॉलम बेस वेल्डिंग

स्तंभ आधार मोटे, विशेष आधार प्लेटों से सुसज्जित हैं और व्यापक पूर्ण-प्रवेश वेल्डिंग से गुजरते हैं। वेल्ड सीम मजबूत, ठोस और सरंध्रता या स्लैग समावेशन से मुक्त हैं, जिससे कॉलम बेस और नींव के बीच संरचनात्मक कनेक्शन काफी मजबूत होता है। यह भारी भार वाली परिचालन स्थितियों के तहत बेस प्लेट के अलग होने या वेल्ड के टूटने के जोखिम को समाप्त करता है।

3. ऑन-डिमांड प्रिसिजन डीप प्रोसेसिंग

ग्राहक निर्माण चित्रों के आधार पर, हम अनुकूलित प्रसंस्करण चरण जैसे एंड-ड्रिलिंग, कनेक्शन प्लेटों की वेल्डिंग और एंड-फेस बेवलिंग करते हैं। सभी छेदों, छेदों के व्यास और बेवल कोणों की स्थिति को उद्योग स्थापना मानकों के साथ सख्ती से संरेखित किया गया है, जो बाजार में उपलब्ध मुख्यधारा कनेक्शन घटकों के साथ पूर्ण अनुकूलता सुनिश्चित करता है।

4. विशेष जंग हटाने का उपचार

स्टील की सतहों से मिल स्केल, जंग और तेल के दागों को पूरी तरह से खत्म करने के लिए हम समान रूप से एक दोहरी-प्रक्रिया जंग हटाने की विधि - पास-थ्रू शॉट ब्लास्टिंग और सैंडब्लास्टिंग का संयोजन - का उपयोग करते हैं। परिणामी जंग हटाने वाला ग्रेड राष्ट्रीय निर्माण स्वीकृति मानकों को पूरा करता है, जिससे बाद में जंग-रोधी कोटिंग के लिए एक ठोस आधार तैयार होता है और पेंट फिल्म अलगाव और स्थानीयकृत जंग जैसे मुद्दों को रोका जा सकता है।

5. दोहरी परत विरोधी जंग कोटिंग

हम एक स्तरित स्प्रे-कोटिंग प्रणाली का उपयोग करते हैं जिसमें एक विशेष टॉपकोट के साथ एपॉक्सी जिंक-समृद्ध प्राइमर शामिल होता है, जो एक समान सूखी फिल्म की मोटाई और असाधारण आसंजन सुनिश्चित करता है। वैकल्पिक रूप से, हॉट-डिप गैल्वनाइजिंग एंटी-जंग प्रक्रिया को अनुरोध पर अनुकूलित किया जा सकता है। ये दोहरे समाधान विभिन्न ऑपरेटिंग वातावरणों की विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं - जिनमें इनडोर सेटिंग्स, आउटडोर एक्सपोज़र और अत्यधिक संक्षारक तटीय क्षेत्र शामिल हैं।

प्रदर्शन पैरामीटर्स

1. परियोजना कार्यान्वयन मानक

- हॉट-रोल्ड एच-सेक्शन स्टील मानक: जीबी/टी 11263-2024 (आधिकारिक तौर पर 1 मई 2025 से प्रभावी)

- समग्र इस्पात संरचना डिजाइन मानक: जीबी 50017-2017

- भवन संरचनाओं के लिए एच-सेक्शन स्टील की विशिष्टता: जेजी/टी 581-2023

- स्टील संरचनाओं के वेल्डिंग निर्माण के लिए विशिष्टता: जीबी 50661

2. सामग्री यांत्रिक गुण

3. उत्पाद क्रॉस-सेक्शन वर्गीकरण और सामान्य विशिष्टताएँ

- क्रॉस-सेक्शन वर्गीकरण: एचडब्ल्यू (वाइड फ्लैंज - स्टील कॉलम के लिए पसंदीदा, इष्टतम भार वहन क्षमता प्रदान करता है); एचएम (मध्यम निकला हुआ किनारा-सामान्य-उद्देश्य भार वहन करने वाले कॉलम); एचएन (संकीर्ण निकला हुआ किनारा - मुख्य रूप से स्टील बीम के लिए उपयोग किया जाता है, आवश्यकतानुसार कॉलम के लिए अनुकूलनीय)

- विशिष्टता संकेतन प्रारूप: ऊंचाई एच × निकला हुआ किनारा चौड़ाई बी × वेब मोटाई t₁ × निकला हुआ किनारा मोटाई t₂

- सबसे अधिक बिकने वाली HW श्रृंखला विशिष्टताएँ: HW100×100 (6×8), HW200×200 (8×12), HW300×300 (10×15), HW400×400 (12×20)

4. बेंचमार्क क्रॉस-सेक्शन पैरामीटर

- क्रॉस-सेक्शनल क्षेत्र ए: 63.53 सेमी²

- जड़त्व आघूर्ण: Ix = 4770 सेमी⁴, Iy = 1600 सेमी⁴

- परिभ्रमण की त्रिज्या: ix = 8.67 सेमी, iy = 5.02 सेमी

- अनुभाग मापांक: Wx = 477 सेमी³, Wy = 160 सेमी³

- सैद्धांतिक वजन: 49.9 किग्रा/मीटर

5. संरचनात्मक डिजाइन के लिए मुख्य पैरामीटर

- पतलापन अनुपात गणना सूत्र: λ = L0 / i (जहां L0 प्रभावी लंबाई है, और i घुमाव की त्रिज्या है)

- स्वीकार्य पतलापन अनुपात: Q235B/Q355B ग्रेड स्टील से बने स्टील कॉलम के लिए, संरचनात्मक अस्थिरता के जोखिम को कम करने के लिए अनुपात समान रूप से ≤ 150 तक सीमित है।

- अक्षीय संपीड़न स्थिरता फॉर्मूला: N ≤ φAf (जहाँ φ = स्थिरता गुणांक, A = क्रॉस-अनुभागीय क्षेत्र, f = डिज़ाइन संपीड़न शक्ति)।

6. वेल्डिंग और स्वीकृति आवश्यकताएँ बनाना

- काटने की सहनशीलता: लंबाई ±2 मिमी; अंत-चेहरा लंबवतता ≤1.5 मिमी।

- वेल्डिंग मानक: बट वेल्ड एक पूर्ण-प्रवेश प्रक्रिया का उपयोग करते हैं; वेल्ड गुणवत्ता ग्रेड ≥ ग्रेड II; 100% अल्ट्रासोनिक गैर-विनाशकारी परीक्षण के अधीन।

- गठन और सुधार: वेल्डिंग के बाद किया गया समग्र सीधाकरण; स्तंभ सीधापन ≤ एल/1000; जाले और फ्लैंज दरारें, लेमिनेशन, गड़गड़ाहट और अन्य दोषों से मुक्त होने चाहिए।

7. संक्षारण संरक्षण, स्थायित्व, और पर्यावरणीय अनुकूलनशीलता

- हॉट-डिप गैल्वनाइजिंग प्रक्रिया: कोटिंग मोटाई ≥85 μm; बाहरी, खुली हवा वाले वातावरण में सेवा जीवन 15-20 वर्ष तक पहुँच जाता है।

- सुरक्षात्मक कोटिंग प्रणाली: एपॉक्सी जिंक युक्त प्राइमर और टॉपकोट का संयोजन; कुल सूखी फिल्म मोटाई ≥120 μm।

- पर्यावरणीय उपयुक्तता: -20°C से +60°C के तापमान रेंज के भीतर स्थिर संचालन में सक्षम; इसमें पवन प्रतिरोध, भूकंपीय प्रतिरोध, मौसम प्रतिरोध और संक्षारण प्रतिरोध सहित व्यापक प्रदर्शन विशेषताएं हैं।

HAISHENG डिलिवरी लाभ

1. उत्पादन क्षमता और वितरण आश्वासन

HAISHENG रणनीतिक रूप से तियानजिन, फ़ुज़ियान, शेडोंग और हुबेई में स्थित पांच प्रमुख उत्पादन अड्डों का संचालन करता है, जिनकी वार्षिक इस्पात संरचना घटक क्षमता 50,000 टन से अधिक है। हम हेवी ड्यूटी एच बीम स्टील कॉलम का पर्याप्त स्टॉक बनाए रखते हैं; मानक विशिष्टताएँ (3-12 मीटर) उसी दिन भेज दी जाती हैं जिस दिन ऑर्डर दिया जाता है। गैर-मानक, अनुकूलित उत्पाद 7-15 व्यावसायिक दिनों के भीतर निर्मित और वितरित किए जाते हैं। हम पूर्ण-कंटेनर सीमा-पार निर्यात का समर्थन करते हैं, यह सुनिश्चित करते हुए कि हमारी डिलीवरी गति घरेलू और अंतर्राष्ट्रीय इंजीनियरिंग परियोजनाओं की शेड्यूलिंग आवश्यकताओं के साथ पूरी तरह से मेल खाती है।

2. योग्यता एवं तकनीकी विशेषज्ञता

कंपनी के पास इस्पात संरचना निर्माण के लिए ग्रेड I और ग्रेड II योग्यताएं हैं, साथ ही भवन निर्माण के लिए सामान्य अनुबंध योग्यताएं भी हैं। हमारे पास भूकंपीय ब्रेसिंग और मरोड़-प्रतिरोधी इस्पात संरचनाओं जैसी प्रौद्योगिकियों को कवर करने वाले कई राष्ट्रीय पेटेंट हैं। सभी उत्पादों को सामग्री प्रमाण पत्र, गैर-विनाशकारी परीक्षण रिपोर्ट और फैक्ट्री अनुरूपता प्रमाण पत्र के साथ भेजा जाता है, जो घरेलू और विदेश दोनों में इंजीनियरिंग परियोजनाओं के लिए आवश्यक बोली, निविदा और स्वीकृति मानकों को पूरी तरह से पूरा करते हैं।

3. व्यापक एंड-टू-एंड सेवाएं

हम संपूर्ण परियोजना जीवनचक्र को कवर करने वाली सेवाओं का एक पूरा सूट प्रदान करते हैं: पूर्व-बिक्री समर्थन में समाधान चयन, लोड गणना और मुफ्त कोटेशन शामिल हैं; बिक्री चरण के दौरान, हम वास्तविक समय में उत्पादन प्रगति अपडेट और गुणवत्ता निरीक्षण रिपोर्ट पेश करते हैं; और बिक्री के बाद के समर्थन में इंस्टॉलेशन के लिए मुफ्त तकनीकी मार्गदर्शन के साथ-साथ आजीवन तकनीकी परामर्श भी शामिल है। हम पूरी प्रक्रिया में चुनौतियों को हल करने के लिए वन-स्टॉप समाधान प्रदान करते हैं - खरीद और अनुकूलन से लेकर स्थापना और रखरखाव तक - जिससे खरीदार के लिए समग्र लागत में काफी कमी आती है।

अब खरीदें

वर्तमान में, हेवी ड्यूटी एच बीम स्टील कॉलम की हमारी पूरी श्रृंखला - Q235B और Q355B स्टील ग्रेड में उपलब्ध है - स्टॉक में है और तत्काल बिक्री के लिए तैयार है। हम मुफ़्त नमूना वितरण, मानार्थ विस्तृत इंजीनियरिंग चित्र और गैर-मानक या विशेष घटकों के लिए विशेष अनुकूलन सेवाएँ प्रदान करते हैं। चाहे आपको एक मामूली कार्यशाला के लिए छोटे, छिटपुट ऑर्डर की आवश्यकता हो या किसी प्रमुख विदेशी बुनियादी ढांचा परियोजना के लिए बड़े पैमाने पर थोक खरीद की आवश्यकता हो, HAISHENG आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुरूप समाधान और कोटेशन प्रदान करने के लिए पूरी तरह से सुसज्जित है।

नवीनतम वास्तविक समय मूल्य निर्धारण, एक संपूर्ण तकनीकी विनिर्देश मैनुअल और विशेष रूप से आपके प्रोजेक्ट के लिए अनुकूलित खरीद योजना प्राप्त करने के लिए आज ही हमसे संपर्क करें!
